Конденсатор – это пассивный компонент, способный накапливать и отдавать электрическую энергию за счёт электрического поля между двумя обкладками. В типичном конструктиве используется два металлических проводника, разделённых диэлектриком, который влияет на ёмкость и рабочее напряжение устройства. Основные типы диэлектриков: керамика, плёнка, оксид металла (в электролитических конденсаторах). Конденсаторы могут быть полярными и неполярными, что критично при установке на печатную плату.
На электрических схемах конденсаторы обозначаются символами, отражающими их конструктивные особенности. Для неполярных используется условное обозначение в виде двух параллельных линий одинаковой длины, тогда как полярный конденсатор изображается с одной прямой и одной изогнутой линией или прямой и короткой линией с пометкой полярности. Такие различия важны для корректного проектирования схем и предотвращения ошибок в монтаже.
Для повышения читаемости схем указываются параметры: номинальная ёмкость (в пикофарадах, нанофарадах или микрофарадах), допускаемое отклонение и рабочее напряжение. Например, маркировка 104 указывает на ёмкость 100 нФ (10 × 10⁴ пФ). При выборе компонента рекомендуется учитывать не только номинальные значения, но и частотные характеристики, паразитную индуктивность и температурную стабильность.
Из чего состоит конденсатор: основные конструктивные элементы

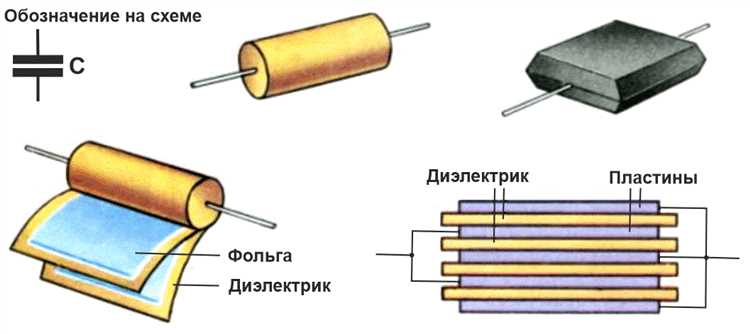

Конденсатор состоит из двух токопроводящих обкладок, разделённых диэлектриком. Обкладки выполняются из алюминиевой или медной фольги, нередко в виде свёрнутой ленты для компактности конструкции. В керамических конденсаторах обкладки наносятся на керамическую подложку слоем металла с последующим обжигом.
Диэлектрик играет ключевую роль в работе конденсатора – он определяет его ёмкость, рабочее напряжение и стабильность параметров. В зависимости от назначения используются материалы: керамика, слюда, полипропилен, оксид алюминия, бумага, тантал или электролит. От выбора диэлектрика зависит температурный коэффициент, уровень потерь и допустимое напряжение.
Корпус выполняет защитную функцию и изолирует внутренние компоненты от воздействия влаги, пыли и механических повреждений. В зависимости от типа, корпус может быть пластиковым, керамическим, металлическим или компаундированным. Для электролитических конденсаторов корпус также служит частью электрической цепи – его алюминиевая оболочка часто используется как отрицательная обкладка.
У некоторых типов предусмотрены дополнительные элементы: предохранительный клапан для сброса избыточного давления, маркировка полярности, кодировка ёмкости и напряжения. Эти элементы важны для безопасной эксплуатации и точной идентификации компонентов в схеме.
Различия в строении электролитических и керамических конденсаторов
Электролитические конденсаторы имеют анод из алюминиевой или танталовой фольги, покрытой оксидной пленкой, которая выполняет роль диэлектрика. Катодом служит электролит в виде жидкости, геля или твёрдого проводящего полимера. Внутренняя структура свернута в рулон, что позволяет достичь высокой ёмкости при компактных размерах.
Керамические конденсаторы изготавливаются из чередующихся слоёв диэлектрического материала (на основе титана и бария) и металлизированных электродов. Конструкция представляет собой многослойный монолит, не содержащий жидких компонентов. Диэлектрик наносится послойно с высокой точностью, что обеспечивает стабильные электрические характеристики.
Электролитические конденсаторы уязвимы к полярности подключения – неправильное соединение может привести к разрушению оксидного слоя и выходу из строя. В керамических полярность отсутствует, что делает их универсальными для переменного и постоянного тока.
Температурная стабильность и частотные характеристики у керамических конденсаторов значительно выше. Они сохраняют ёмкость при частотах выше 1 МГц, тогда как электролитические начинают терять эффективность уже в диапазоне десятков кГц.
Для цепей фильтрации питания предпочтительнее электролиты из-за их высокой ёмкости. В ВЧ-сигнальных цепях и обвязке микросхем целесообразно использовать керамические, благодаря их низкому эквивалентному последовательному сопротивлению и индуктивности.
Как выглядит конденсатор на электрической схеме

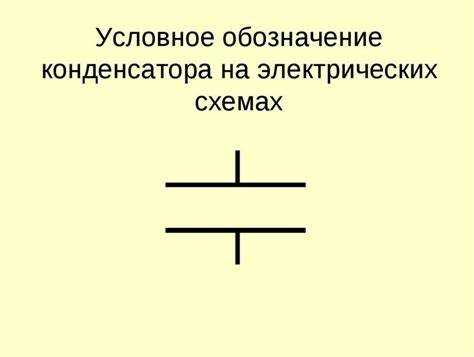

Условное графическое обозначение конденсатора на электрических схемах зависит от его типа. Базовое обозначение представляет собой две параллельные линии, расположенные вертикально и не соединённые между собой. Эти линии символизируют обкладки. Между ними обычно сохраняется зазор, указывающий на диэлектрик.

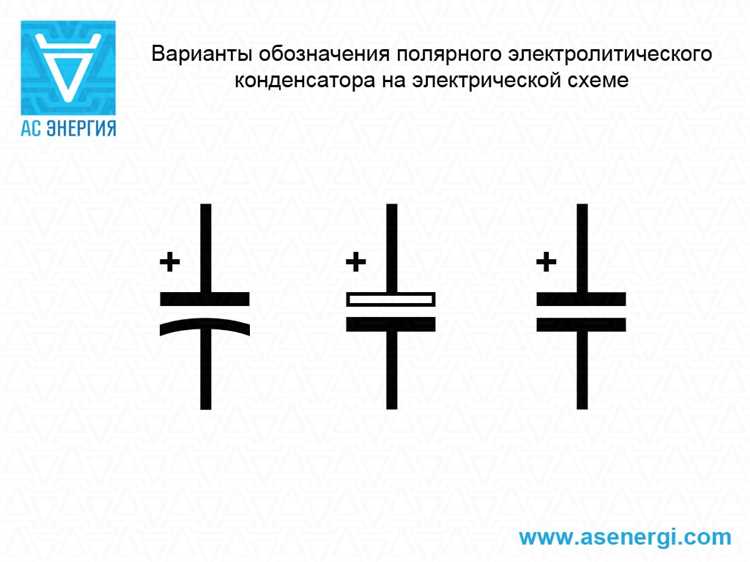

Если конденсатор неполярный (например, керамический или плёночный), обе линии изображаются одинаковыми по длине. У полярного конденсатора, как правило, одна из линий короче или скруглена – это обозначение катода, а удлинённая прямая линия обозначает анод. Такая маркировка характерна для электролитических и танталовых моделей.
В зарубежной практике, особенно в схемах по стандартам ANSI/IEEE, может использоваться обозначение с дугообразной линией, указывающей на диэлектрический материал. Однако в ГОСТ и ЕСКД используются строго симметричные или асимметричные прямые линии.
На схеме рядом с символом указывается буквенно-цифровое обозначение, например, «C1», «C5» и т.д., где «C» – префикс для конденсаторов. Также рядом или под символом часто указывается номинальная ёмкость в пикофарадах (пФ), нанофарадах (нФ) или микрофарадах (мкФ).
Если конденсатор переменный, например, подстроечный или варикап, одна из обкладок обозначается стрелкой, направленной к ней под углом. Стрелка символизирует возможность изменения ёмкости.
Важно учитывать, что обозначения могут отличаться в зависимости от страны, принятого стандарта и программного обеспечения для проектирования, но основные принципы сохраняются.
Условные обозначения разных типов конденсаторов на схемах

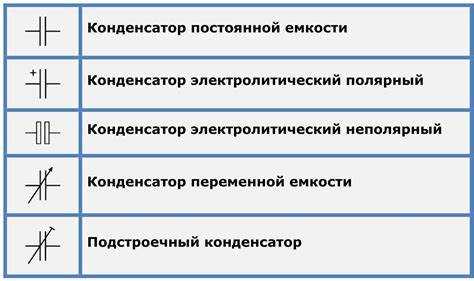

На электрических схемах каждый тип конденсатора имеет характерное графическое обозначение, что позволяет точно определить его вид и функциональные особенности. Базовый символ состоит из двух параллельных линий – одна из них может быть изогнутой или прерывистой в зависимости от типа компонента.
Неполярные конденсаторы, включая керамические и плёночные, обозначаются двумя одинаковыми параллельными линиями, расположенными вертикально. Это универсальное обозначение используется для элементов, которые могут устанавливаться в цепь без учёта полярности.
Танталовые конденсаторы на схемах обозначаются так же, как и электролитические, но часто имеют сопровождающую надпись, указывающую на тип, например «Ta» или маркировку на корпусе. Это важно, поскольку танталовые элементы чувствительны к переполюсовке и выходят из строя при неправильном подключении.
Переменные конденсаторы обозначаются дополнительной наклонной стрелкой, пересекающей символ под углом. Эта стрелка указывает на возможность изменения ёмкости. Если стрелка прерывистая – речь идёт о подстроечном типе, предназначенном для редкой корректировки параметров цепи.
Фиксированные конденсаторы с конкретными параметрами часто сопровождаются буквенно-цифровой маркировкой на схеме, где указывается ёмкость (например, 100n) и рабочее напряжение. Эти обозначения не входят в графический символ, но критичны для выбора элемента при сборке схемы.
Чем отличаются обозначения полярных и неполярных конденсаторов
Неполярные конденсаторы обозначаются двумя одинаковыми параллельными прямыми линиями. Зазор между ними указывает на диэлектрик. У таких обозначений отсутствуют знаки полярности, так как направление подключения не имеет значения.
Важно учитывать, что в отечественных схемах полярные электролитические конденсаторы часто обозначаются литерами «C» или «Э» с цифровым индексом, а зарубежные схемы используют обозначение «C» или «CAP». При этом полярность может указываться как символом «+», так и заливкой положительной пластины.
При чтении схем обязательно обращать внимание на обозначение полярности – неправильная установка полярного конденсатора приведёт к его повреждению или выходу из строя.
Где и как указывается ёмкость конденсатора на схеме
Ёмкость конденсатора на электрической схеме обозначается рядом с его графическим символом и представляет собой числовое значение с единицами измерения. Обычно значение указывается непосредственно рядом с изображением конденсатора, чтобы обеспечить быстрый и однозначный доступ к параметрам компонента при чтении схемы.
- Числовое значение ёмкости указывается в пикофарадах (пФ), нанофарадах (нФ) или микрофарадах (мкФ), в зависимости от величины. Например: 100нФ, 4.7мкФ, 220пФ.
- Единицы измерения часто сокращаются до букв: пФ – pF, нФ – nF, мкФ – µF или uF. Для ясности и стандартизации предпочтительно использовать международные обозначения (pF, nF, µF).
- Значение ёмкости размещается рядом с условным обозначением конденсатора – либо справа, либо сверху, чтобы не перекрывать линии и другие элементы схемы.
- Если ёмкость сильно отличается от стандартных номиналов или требуется высокая точность, к значению добавляют допуск, например: 10µF ±10%.
- В случае полярных конденсаторов рядом с ёмкостью часто указывают полярность (плюс и минус), особенно если схема предназначена для сборки и пайки.
При группировке нескольких конденсаторов в одном блоке ёмкости могут указываться в отдельной таблице или примечании, но на самой схеме для каждого элемента указывается конкретное значение. Если значение конденсатора зависит от настройки, на схеме иногда ставят переменное обозначение, например: Cx = 10–100 пФ.
- Найдите символ конденсатора на схеме.
- Сразу рядом с ним найдите цифровое значение с единицей измерения.
- Если полярность важна – она обозначена знаками «+» и «–».
- Если нет конкретного значения – обратитесь к примечаниям или спецификации к схеме.
Точное и четкое указание ёмкости позволяет избежать ошибок при подборе компонентов и упрощает диагностику работы схемы.
Как определить номинал и тип конденсатора по маркировке на схеме
Номинал конденсатора на схеме обычно указывается рядом с его обозначением в виде числа с единицами измерения: пФ (пикофарад), нФ (нанофарад) или мкФ (микрофарад). Часто используется сокращённая форма записи, например, «100н» означает 100 нанофарад, а «10мк» – 10 микрофарад. Если единицы не указаны явно, следует ориентироваться на контекст и технические стандарты конкретной схемы.
Тип конденсатора на схеме определяется по условному обозначению и дополнительным буквенным индексам. Электролитические конденсаторы часто обозначаются с полярностью и маркируются буквами «ЭК» или символами с «+» и «−». Керамические и пленочные конденсаторы обозначаются без указания полярности и могут иметь обозначения типа «КМ», «ПЭ» или просто маркировку без букв.
Если на схеме присутствуют цифровые обозначения, такие как «C1», «C2» и т.п., они указывают на порядковый номер компонента в спецификации, где можно найти подробные характеристики, включая тип и ёмкость.
В редких случаях используется обозначение с кодом типа конденсатора по ГОСТ или международным стандартам, где буквы и цифры обозначают материал диэлектрика, рабочее напряжение и диапазон температур. Расшифровку таких кодов лучше сверять с документацией производителя.
Вопрос-ответ:
Как распознать полярный конденсатор на электрической схеме?

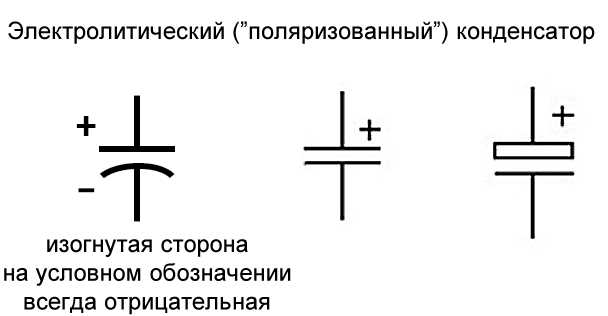

Полярные конденсаторы на схеме обычно изображаются с явным обозначением полярности: одна пластина отмечена знаком «+», а другая — без знака. В условных графических символах полярный конденсатор часто представлен в виде двух параллельных линий, где одна линия прямая (положительный вывод), а другая изогнутая или с дополнительным знаком «-». Важно помнить, что при монтаже полярного конденсатора нужно соблюдать правильную ориентацию, так как переполюсовка может привести к выходу устройства из строя.
Какие параметры конденсатора обычно указываются рядом с его символом на схеме?
Рядом с условным обозначением конденсатора на схеме обычно прописывается его ёмкость, выраженная в фарадах, микрофарадах, нанофарадах или пикофарадах, в зависимости от величины. Также может быть указан номинальное напряжение, на которое рассчитан конденсатор. В некоторых случаях рядом ставится буквенно-цифровой код, который дополнительно указывает тип или класс конденсатора. Это помогает инженерам правильно подобрать деталь при сборке или ремонте устройства.
В чем принципиальное отличие условного обозначения неполярного конденсатора от полярного на схеме?
Неполярный конденсатор на схеме изображается двумя параллельными линиями одинакового размера, без каких-либо знаков или дополнительных элементов, указывающих на полярность. В отличие от полярного, у которого одна из линий чаще обозначена «+» или выделена другим способом, неполярные конденсаторы можно подключать в любом направлении. Такое обозначение отражает конструктивные особенности и универсальность использования неполярных моделей в цепях переменного тока.
Как выглядят обозначения разных типов конденсаторов, например, электролитических и керамических, на электрической схеме?
Электролитические конденсаторы часто обозначаются на схемах с указанием полярности и имеют символ, в котором одна пластина выделена жирной или изогнутой линией, а другая — прямой. Кроме того, рядом может стоять знак «+» на положительном выводе. Керамические конденсаторы изображаются более простым символом — двумя параллельными линиями одинаковой толщины без дополнительных знаков. Иногда на схемах используют буквенные обозначения, например, «C» с индексом, а также могут применяться специальные условные знаки, указывающие на конкретный тип конденсатора в зависимости от стандарта схемотехники.
