Дюбель 6х40 мм применяется в основном для крепления лёгких конструкций – плинтусов, кабель-каналов, легких полок и элементов декора. Его стандартный диаметр – 6 мм, а длина – 40 мм, из которых около 30 мм погружаются в материал основания. Нагрузка, которую он способен выдержать, напрямую зависит от типа стены и глубины анкеровки.
В бетонных основаниях дюбель 6х40 способен выдерживать вырывное усилие до 50–60 кг при соблюдении всех условий установки: сверление отверстия соответствующего диаметра, очистка от пыли и использование подходящего самореза. При боковой нагрузке (на сдвиг) предельное усилие может достигать 30–40 кг. Однако в ячеистом бетоне показатели значительно ниже – не более 15–20 кг на вырыв.
В полнотелом кирпиче нагрузка на дюбель 6х40 обычно составляет 35–45 кг на вырыв и 20–25 кг на сдвиг. При этом крайне важно не допустить попадания в растворный шов – прочность там снижается вдвое. В пустотелом кирпиче рекомендуется использовать специальные распорные дюбели или химические анкеры: обычный пластиковый дюбель 6х40 в пустотах практически не держит нагрузку и может выйти при усилии всего 5–10 кг.
Для надёжного крепления рекомендуется соблюдать минимальное расстояние между дюбелями – не менее 5 см, отступ от края основания – не менее 3 см. В случае сомнений в прочности стены или предполагаемой нагрузке лучше выбрать дюбель большего размера или использовать альтернативный крепёж.
Допустимая нагрузка на дюбель 6х40 в полнотелом бетоне
Для дюбеля диаметром 6 мм и длиной 40 мм, установленного в полнотелый бетон марки не ниже B25, расчетная допустимая нагрузка на вырыв составляет до 70 кгс при глубине анкеровки не менее 35 мм и использовании пластикового распорного элемента стандартной конструкции.
При этом осевая нагрузка при вертикальной установке не должна превышать 60 кгс, чтобы обеспечить запас прочности с учетом возможных вибраций, старения пластика и неоднородностей основания. Для косвенных нагрузок, создающих усилие на срез, допустимое значение составляет не более 30 кгс, при условии, что дюбель установлен строго перпендикулярно поверхности.
Использование шурупа диаметром 4–5 мм оптимально для полного раскрытия распорной зоны. Нагрузка существенно зависит от качества установки: отсутствие пыли в отверстии, правильный диаметр сверла (6 мм), и равномерное заглубление без перекосов. Нарушение этих условий может снизить удерживающую способность на 30–50%.
Для подвесных и точечных креплений, где нагрузка концентрирована, рекомендуется использовать не менее двух дюбелей, даже если расчётная масса укладывается в пределы одного, чтобы компенсировать возможные осевые смещения и обеспечить равномерное распределение усилия.
Какой вес выдерживает дюбель 6х40 в пустотелом кирпиче
В пустотелом кирпиче дюбель 6х40 демонстрирует существенно более низкую несущую способность по сравнению с полнотелыми материалами. Это связано с наличием пустот, которые снижают площадь соприкосновения и ослабляют фиксацию.
Средняя нагрузка на вырыв для дюбеля 6х40 в пустотелом кирпиче составляет:
- по оси (на выдёргивание): от 10 до 15 кг при использовании стандартного нейлонового дюбеля и шурупа диаметром 4–5 мм;
- при сдвиговой нагрузке: до 20 кг, если ось нагрузки направлена параллельно стене.
На результаты влияют тип кирпича, размер и расположение пустот, а также качество сверления. Увеличение глубины сверления сверх рекомендованной (например, более 45 мм) не повышает надёжность, а может даже её снизить за счёт попадания дюбеля в полость.
Для повышения удерживающей способности в пустотелом кирпиче рекомендуется:
- использовать специальные распорные дюбели с увеличенной зоной анкеровки или дюбели-бабочки;
- выбирать шурупы с крупной резьбой и длиной не менее 50 мм;
- не допускать контакта дюбеля с пустотой – крепёж должен опираться на внешние стенки кирпича;
- в случаях высокой нагрузки использовать химические анкеры или инъекционные системы с сетчатыми гильзами.
При установке навесных конструкций в пустотелую кладку желательно равномерно распределять нагрузку между несколькими точками крепления. Максимально допустимая нагрузка на один дюбель 6х40 не должна превышать 15 кг, даже при идеальных условиях установки.
Влияние типа дюбеля 6х40 на несущую способность
Конструкция и материал дюбеля 6х40 существенно влияют на его способность выдерживать нагрузку. Пластиковые распорные модели обеспечивают удержание за счёт распирания в просверленном отверстии. Их эффективность зависит от плотности основания: в бетоне такие дюбели выдерживают до 25–30 кг на вырыв, в полнотелом кирпиче – до 20 кг, в пустотелом – менее 10 кг.
Нейлоновые аналоги демонстрируют лучшую стойкость к старению и вибрационным нагрузкам. В бетоне они сохраняют свои свойства при нагрузках до 35 кг, в кирпичной кладке – до 25 кг. Они также менее подвержены растрескиванию при изменениях температуры и влажности.
Универсальные дюбели с разветвляющейся геометрией обеспечивают надёжную фиксацию в пустотелых основаниях. Они расправляются внутри пустот, создавая более надёжную опору. При монтаже в пустотелый кирпич такие дюбели выдерживают до 15 кг при правильном подборе сверла и глубины установки.
Металлические дюбели 6х40, особенно анкерного типа, рассчитаны на значительно более высокие нагрузки – в плотном бетоне они могут удерживать до 50–60 кг. Однако их применение оправдано только при необходимости крепления тяжёлых конструкций и наличии соответствующего бурового оборудования.
Выбор типа дюбеля должен учитывать не только материал основания, но и предполагаемую нагрузку, условия эксплуатации и возможные динамические воздействия. Неправильно подобранный тип снижает несущую способность всей системы крепления и может привести к разрушению материала стены.

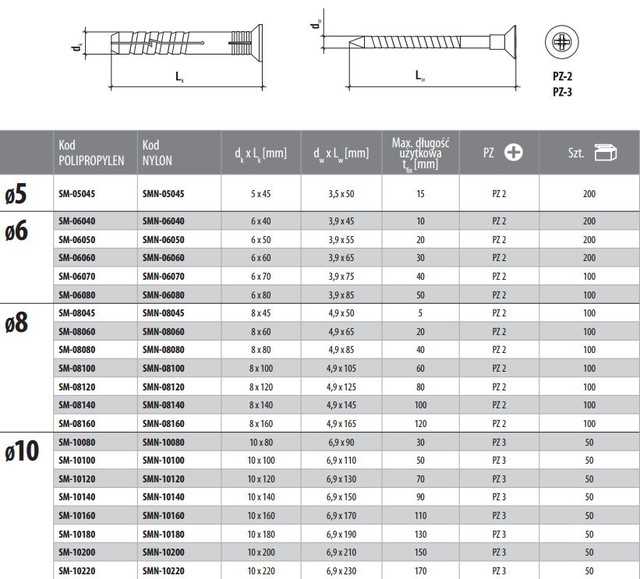

Как глубина и диаметр отверстия влияют на нагрузку
Диаметр отверстия под дюбель 6х40 должен строго соответствовать рекомендованным параметрам – обычно это 6 мм. Превышение диаметра на 1 мм и более снижает плотность прилегания дюбеля к стене, что уменьшает несущую способность крепления. При диаметре отверстия 7 мм нагрузка на крепёж может снизиться до 30–40% из-за уменьшения силы трения и возможного смещения дюбеля внутри отверстия.
Глубина сверления напрямую влияет на глубину анкеровки дюбеля. Для дюбеля длиной 40 мм оптимальная глубина отверстия должна быть не менее 50 мм, чтобы обеспечить необходимый запас для полного раскрытия и правильной фиксации. Недостаточная глубина – менее 40 мм – приводит к неполному раскрытию и снижению удерживающей способности на 20–35%.
При сверлении в бетонных стенах необходимо учитывать толщину защитного слоя – не менее 10 мм от края отверстия до поверхности. Это предотвращает разрушение бетона при нагрузках и сохраняет стабильность крепления. В кирпичных стенах глубина должна учитывать структуру камня: для полнотелого кирпича глубина 50 мм подходит, для пустотелого – увеличение до 60 мм улучшит распределение нагрузки.
Сравнение нагрузок при вертикальной и срезающей установке
Дюбель 6х40 в бетонной стене при вертикальной нагрузке (вырывающей) способен выдерживать усилие до 600 Н, что эквивалентно примерно 60 кг нагрузки. В кирпичных стенах показатель снижается до 350–400 Н из-за меньшей плотности материала. При срезающей нагрузке допустимая величина возрастает: в бетоне дюбель выдерживает до 900 Н, а в кирпиче – около 500 Н.
Разница объясняется конструктивной особенностью крепежа: вертикальная нагрузка направлена на вытягивание дюбеля из отверстия, что сильно зависит от сцепления с материалом и глубины анкеровки. Срезающая нагрузка распределяется по телу дюбеля и стенке отверстия, снижая риск вырыва.
Для повышения устойчивости к вертикальным нагрузкам рекомендуют увеличивать глубину сверления на 10–15 мм сверх длины дюбеля, а также использовать дюбели с расширяющимися элементами. В кирпичных стенах дополнительно полезно выбирать дюбели с пластмассовыми распорными элементами, которые равномерно распределяют нагрузку по пустотам.
При проектировании крепежа с учетом срезающей нагрузки важно избегать установки дюбелей слишком близко друг к другу, так как суммарное воздействие может снизить несущую способность. Рекомендуется соблюдать минимальный шаг 10–12 см между дюбелями.
В целом, при выборе способа крепления дюбель 6х40 лучше использовать с расчетом на срезающую нагрузку, если конструктивно возможно, так как это обеспечивает больший запас прочности и снижает вероятность разрушения основания.
Ошибки при установке дюбеля 6х40 и потеря несущей способности
Неправильное сверление отверстия снижает несущую способность дюбеля 6х40. Недостаточная глубина сверления менее чем на 50 мм приводит к неполному раскрытию анкера, снижая удерживающую нагрузку до 40–50% от номинала. Диаметр отверстия должен точно соответствовать 6 мм, отклонение даже на 0,5 мм ослабляет сцепление с материалом стен.
В бетонных стенах важна очистка отверстия от пыли и остатков после сверления. Отсутствие продувки или механической очистки снижает трение между дюбелем и основанием, что может уменьшить несущую способность до 30%.
В пустотелых кирпичных стенах неправильный выбор типа дюбеля (например, стандартный пластиковый вместо специального для пустотелых конструкций) вызывает вырыв анкера при нагрузках свыше 50 кг. Установка без использования распорного элемента или с неправильно подобранной длиной дюбеля ведет к снижению прочности крепления на 35–45%.
Перекос дюбеля при забивании или затяжке крепежа вызывает неравномерное распределение нагрузки. Это приводит к растрескиванию бетона или кирпича в зоне крепления и снижает допустимую нагрузку примерно на 20%.
Повреждение корпуса дюбеля при монтаже – частая причина потери удерживающей способности. Трещины или деформация пластика приводят к снижению эксплуатационной нагрузки на 25–30%, особенно при работе в условиях вибраций или ударов.
Отсутствие соблюдения рекомендуемых расстояний от края стены (минимум 50 мм) приводит к растрескиванию материала и выпадению дюбеля из отверстия при нагрузках свыше 40 кг.
Соблюдение точных технологических требований при монтаже дюбеля 6х40 – залог сохранения несущей способности и надежности крепления в бетонных и кирпичных конструкциях.
Вопрос-ответ:
Какую максимальную нагрузку может выдержать дюбель 6х40 в полнотелом бетонном основании?
Дюбель 6х40 в полнотелом бетоне способен выдерживать нагрузку до 150 кг при правильном монтаже и соблюдении рекомендаций по глубине посадки. Важным фактором является качество бетона и точность сверления отверстия. Превышение рекомендованной нагрузки приводит к снижению надежности крепления и может вызвать вырыв или повреждение основания.
Как отличается несущая способность дюбеля 6х40 в кирпичной стене по сравнению с бетонной?
В кирпичной кладке нагрузка, которую выдерживает дюбель 6х40, обычно ниже, чем в бетоне, из-за пористости и возможных пустот внутри кирпича. В полнотелом кирпиче допустимая нагрузка может достигать 80-100 кг, тогда как в пустотелом или пустотном кирпиче она значительно снижается — до 30-50 кг. Для пустотелых материалов рекомендуется использовать специальные виды дюбелей или анкеров с расширяющимися элементами, обеспечивающими надежное сцепление с основанием.
Как глубина и диаметр отверстия влияют на удерживающую способность дюбеля 6х40?
Правильная глубина отверстия обеспечивает необходимый контакт дюбеля с материалом стены, что напрямую влияет на несущую способность крепежа. Если отверстие слишком мелкое, дюбель не сможет раскрыться и зафиксироваться, что снижает прочность крепления. При слишком глубоком отверстии возможно снижение плотности посадки. Диаметр должен точно соответствовать размеру дюбеля — слишком большое отверстие уменьшит удерживающую силу, а слишком маленькое затруднит установку и может повредить дюбель. Для дюбеля 6х40 диаметр отверстия обычно составляет 6 мм, а глубина — не менее 50 мм.
Какие ошибки при установке дюбеля 6х40 чаще всего приводят к потере несущей способности?
Наиболее частые ошибки включают неправильный выбор места крепления (например, установка в пустотелые участки без дополнительных мер), недостаточную глубину сверления, использование неподходящего сверла, неполное раскрытие дюбеля, а также загрязнение отверстия от пыли и мусора перед монтажом. Все это снижает контакт между дюбелем и основанием, что приводит к снижению прочности крепления и возможному вырыву при нагрузках.
Можно ли использовать дюбель 6х40 для крепления тяжёлых предметов на кирпичных стенах?
Для тяжелых предметов на кирпичных стенах дюбель 6х40 подходит лишь в случае полнотелого кирпича и при нагрузках, не превышающих его расчетные показатели — обычно до 80 кг. В случае пустотелых кирпичей или если нагрузка выше, лучше применять анкеры с расширяющимися элементами или химические анкеры, которые обеспечивают более надежное крепление. Также рекомендуется распределять вес на несколько крепежных точек для повышения безопасности и долговечности конструкции.
Какая максимальная нагрузка допускается на дюбель 6х40 при креплении в полнотелом бетоне?
Дюбель 6х40, установленный в полнотелый бетон, способен выдерживать нагрузку примерно до 100 кг по оси вытягивания. Это значение зависит от качества бетона и правильности установки — глубина и диаметр отверстия должны соответствовать размеру дюбеля, а монтаж выполняться без дефектов. Нагрузки на срез будут ниже и обычно составляют около 60-70 кг. При работе с бетонными стенами важно учитывать рекомендации производителей крепежа и использовать соответствующий инструмент для монтажа.
Как изменяется несущая способность дюбеля 6х40 при установке в пустотелый кирпич по сравнению с полнотелым?
В пустотелом кирпиче нагрузка на дюбель 6х40 значительно снижается из-за меньшей плотности материала и наличия пустот. В таких условиях допустимая нагрузка по вытягиванию может уменьшиться до 20-30 кг, что в несколько раз ниже, чем в полнотелом бетоне. Для повышения надежности часто применяют специальные дюбели для пустотелых материалов или используют дополнительные меры, например, вкладыши или анкеры с расширением внутри полости. При проектировании креплений важно учитывать эти особенности, чтобы избежать вырывания дюбеля и обеспечить долговечность крепления.
