Клеммы для проводов ваго какие бывают

Клеммы WAGO применяются для быстрого и надежного соединения проводов без использования инструмента. Их выбирают при монтаже осветительных систем, в распределительных коробках и щитах, где требуется компактность, экономия времени и стабильный контакт. Конструктивные особенности клемм WAGO позволяют работать с многожильными и одножильными проводами, обеспечивая стабильность соединения даже при вибрациях и перепадах температуры.

В линейке WAGO представлены несколько серий, отличающихся способом фиксации проводников. Серия 222 рассчитана на широкий диапазон сечений (от 0,08 до 4 мм²) и оснащена рычажками для многократного соединения и отсоединения проводов. Серия 2273 ориентирована на одножильные провода и отличается ультракомпактным корпусом, что удобно при монтаже в ограниченном пространстве. Для монтажа на DIN-рейку применяется серия 2002, поддерживающая сложные распределительные решения в щитах автоматики и управления.

Выбор конкретного типа клеммы зависит от условий применения: количества соединений, типа провода, доступного пространства и необходимости многократной коммутации. Для временных соединений и тестирования подходят модели с рычагами, в то время как для постоянного монтажа предпочтительны компактные безрычажковые варианты.

Использование оригинальных клемм WAGO позволяет избежать ослабления контакта, перегрева соединений и связанных с этим аварий. Важно учитывать допустимый ток, температуру эксплуатации и соответствие диаметра провода характеристикам клеммы, чтобы обеспечить долговечную и безопасную работу электрической цепи.

Какие типы проводников поддерживают разные серии клемм WAGO

Серия 222 предназначена для соединения как одножильных, так и многожильных проводников сечением от 0,08 до 2,5 мм². За счет рычажкового механизма она обеспечивает надёжный контакт с гибкими жилами, включая лужёные и многопроволочные варианты. Это оптимальный выбор для монтажа в распределительных коробках, где встречаются разные типы проводов.

Клеммы серии 221 обладают универсальностью и поддерживают одножильные, многожильные и гибкие проводники в диапазоне от 0,14 до 4 мм². Особенностью этой серии является прозрачный корпус, позволяющий визуально контролировать глубину ввода провода. Благодаря улучшенной конструкции зажимного механизма обеспечивается надёжное удержание жил с различной геометрией.

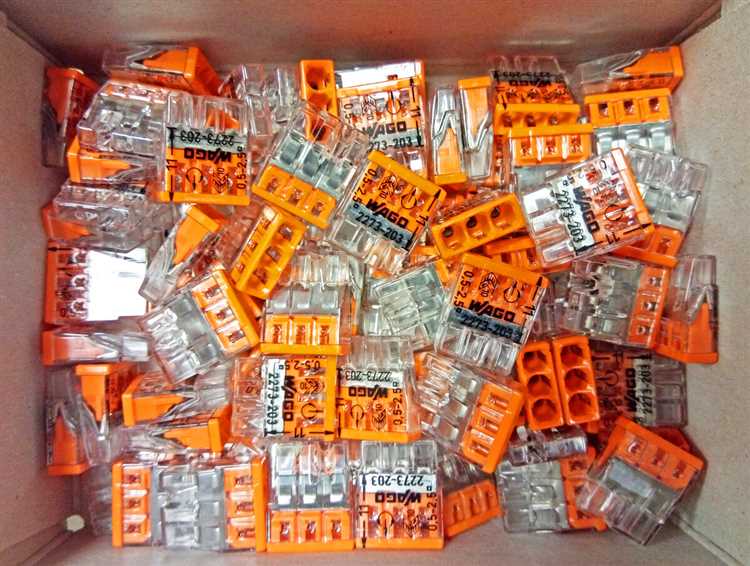

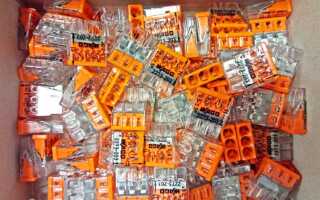

Серия 2273 разработана для компактного монтажа с одножильными проводами. Она поддерживает проводники от 0,5 до 2,5 мм² и не подходит для гибких жил. Эти клеммы применяются в распределительных коробках при укладке проводки в жестких условиях, где важно минимизировать занимаемое пространство.

Клеммы серии 773 ориентированы на соединение только одножильных проводов сечением до 4 мм². Они используются в осветительных и распределительных системах, где применяются жёсткие проводники. Вставка заполняется контактной пастой, что защищает от окисления алюминиевые жилы.

Серия 243 – специализированные клеммы для печатных плат, рассчитанные на соединение одножильных проводов малого сечения (от 0,14 мм²). Они применяются в низковольтных схемах и слаботочных системах управления, где требуются миниатюрные габариты и стабильное соединение.

Серия 260 и 280 предназначены для установки на DIN-рейку. Они поддерживают как жёсткие, так и гибкие проводники с наконечниками, в зависимости от конфигурации зажимов. Диапазон допустимого сечения – от 0,08 до 35 мм², что позволяет использовать их в промышленных шкафах автоматизации и щитовых решениях.

Особенности пружинных зажимов в клеммах WAGO и где они применяются

Пружинные зажимы в клеммах WAGO обеспечивают надёжный контакт за счёт упругого элемента, который автоматически компенсирует усадку и вибрации проводников. Это исключает ослабление соединения со временем и гарантирует стабильное электрическое соединение без дополнительного обслуживания.

В серии 221 используется рычажный механизм, позволяющий быстро подключать одножильные и многожильные провода сечением от 0,14 до 4 мм² без применения инструментов. Такие клеммы подходят для скрытого монтажа и частого переподключения.

Клеммы с технологией CAGE CLAMP, например серии 280 и 2002, предназначены для монтажа на DIN-рейку и выдерживают токи до 32 А. Они обеспечивают надёжное соединение в промышленном оборудовании и распределительных щитах, устойчивы к вибрациям и колебаниям температуры.

Пружинные клеммы WAGO применяются в жилых и промышленных электросетях, в системах управления и автоматизации, в распределительных коробках и щитах, где важна скорость монтажа и долговечность контактов.

Чем отличаются многоразовые и одноразовые клеммы WAGO

Многоразовые клеммы WAGO предназначены для многократного подключения и отключения проводов без снижения надежности контакта. Их конструкция включает пружинный зажим с возможностью повторного открытия с помощью рычага или кнопки. Это позволяет быстро заменить или переподключить провод без повреждений и снижения качества контакта.

Типичные серии многоразовых клемм – 221 и 2273. Они поддерживают провода сечением от 0,14 до 4 мм² и оснащены прозрачным корпусом для визуального контроля правильности подключения. Рекомендуются для временных монтажей, прототипирования и сервисного обслуживания, где требуется частый разбор и сбор цепи.

Одноразовые клеммы WAGO рассчитаны на однократное подключение провода и не предусматривают повторное открытие зажима. Обычно это простейшие модели с фиксирующим механизмом, который после зажатия не может быть разблокирован без повреждения клеммы.

Одноразовые решения применяются там, где важна максимальная надежность и защита от случайного размыкания, например, в стационарных, ответственных электроустановках с малой вероятностью обслуживания. Они часто дешевле многоразовых, но не подходят для повторного подключения.

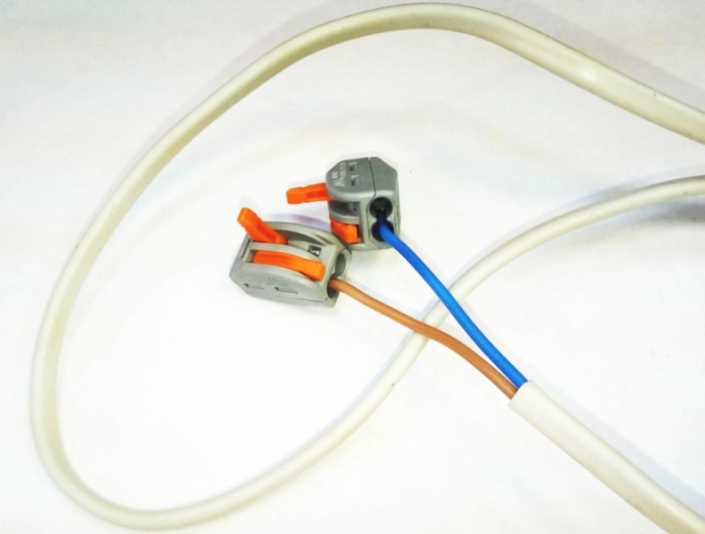

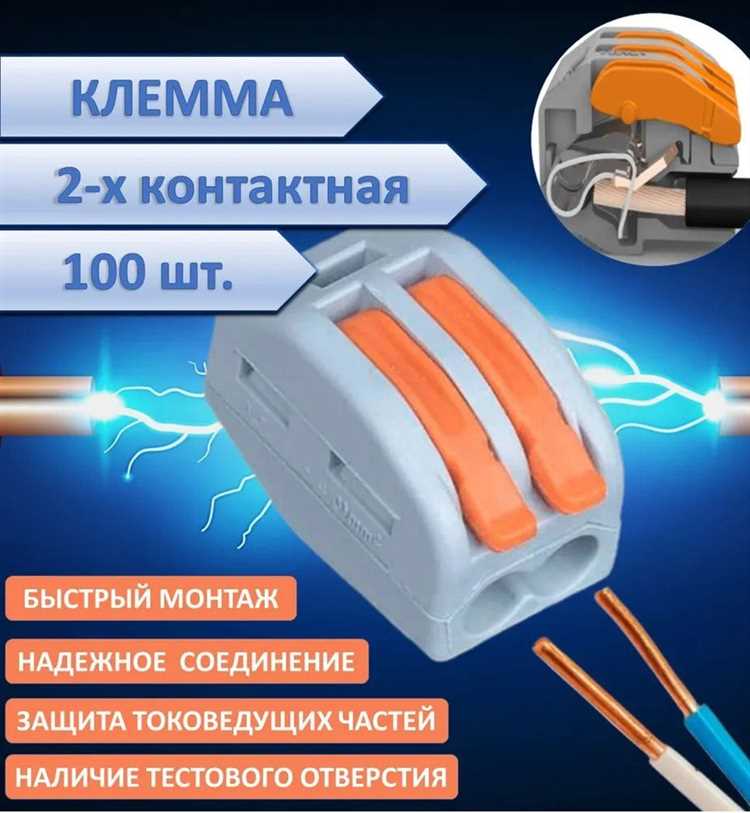

Когда использовать клеммы WAGO с рычагом, а когда без

Клеммы WAGO с рычагом предназначены для быстрого и удобного подключения проводов без применения инструментов. Их целесообразно применять при частом подключении и отключении проводов, в местах с ограниченным доступом, а также при работе с жесткими и мягкими многопроволочными жилами сечением от 0,14 до 4 мм². Рычажный механизм обеспечивает надежный контакт без повреждения жилы и упрощает монтаж даже для неподготовленных пользователей.

Клеммы без рычага оптимальны для стационарных соединений, где после монтажа провода не предполагается часто менять. Они обеспечивают более компактное соединение и могут использоваться в ограниченных пространствах. Такие клеммы требуют инструмента для подключения (например, отвертки), что гарантирует плотное и долговечное крепление проводов сечением от 0,2 до 6 мм².

При работе с тонкими проводами (многожильными от 0,14 мм²) лучше выбирать клеммы с рычагом, так как они минимизируют риск повреждения жилы. Для толстых и жестких проводников целесообразнее применять клеммы без рычага, чтобы добиться максимально прочного соединения и исключить люфт в контакте.

В условиях промышленного производства и массового монтажа предпочтение обычно отдается клеммам с рычагом благодаря скорости и простоте установки. Для ответственных электрических цепей с высокой нагрузкой часто выбирают клеммы без рычага из-за их устойчивости к вибрациям и более надежного прижима контакта.

Клеммы WAGO для соединения алюминиевых и медных проводов

Серия WAGO 221 и 222 позволяет соединять медные и алюминиевые жилы благодаря внутреннему покрытию и конструкции пружинного зажима. Важно использовать клеммы с маркировкой, разрешающей работу с алюминием, чтобы избежать возникновения гальванической коррозии.

Перед установкой алюминиевый провод нужно очистить от оксидной пленки, а при необходимости обработать специальным антиокислительным составом. Для медного провода достаточно зачистить изоляцию без повреждений жилы.

Максимальная допустимая площадь сечения для таких соединений обычно ограничена 2,5 мм² для алюминиевых жил и 4 мм² для медных. При превышении сечения рекомендуется использовать специализированные винтовые клеммы WAGO серии 224, рассчитанные на более высокие токовые нагрузки.

Использование клемм WAGO с пружинным механизмом гарантирует стабильный контакт при вибрациях и температурных изменениях, что особенно важно при работе с алюминиевыми проводами, склонными к расширению и сжатию.

Неправильное применение или использование стандартных клемм для медных проводов с алюминиевыми может привести к перегреву и отказу соединения, поэтому выбор клеммы строго по типу проводов и условиям эксплуатации критичен.

Как выбрать подходящее количество полюсов у клемм WAGO

Количество полюсов у клемм WAGO определяется числом проводников, которые требуется соединить или распределить в конкретной электрической цепи. Основные факторы выбора:

• Количество проводников в цепи. Если необходимо соединить две жилы, подойдет 2-полюсная клемма, для трех проводов – 3-полюсная и так далее.
• Тип подключения. Для ответвлений от одной линии часто используют многополюсные клеммы, позволяющие сразу подключать несколько проводов к общей точке без дополнительных элементов.
• Размеры и пространство установки. Чем больше полюсов, тем шире клеммная колодка. Для компактных щитов рекомендуется выбирать минимально необходимое количество полюсов.
• Нагрузка и токовая емкость. У многополюсных моделей иногда токовая нагрузка делится между контактами. Важно, чтобы суммарная нагрузка не превышала технические параметры клеммы.

Рекомендуется учитывать конструкцию клеммы WAGO: модели с рычажками чаще выпускаются с 2–5 полюсами, а компактные сжимные клеммы могут иметь до 8 полюсов для распределения питания.

Для однофазных бытовых цепей обычно достаточно 2–3 полюсов: фаза, ноль и, при необходимости, заземление. В промышленных установках с трехфазным питанием выбирают клеммы с 4 и более полюсами для удобства подключения всех проводов одновременно.

При планировании важно учитывать возможность расширения схемы – стоит выбирать клеммы с запасом по количеству полюсов, чтобы облегчить последующее добавление проводов без замены элементов.

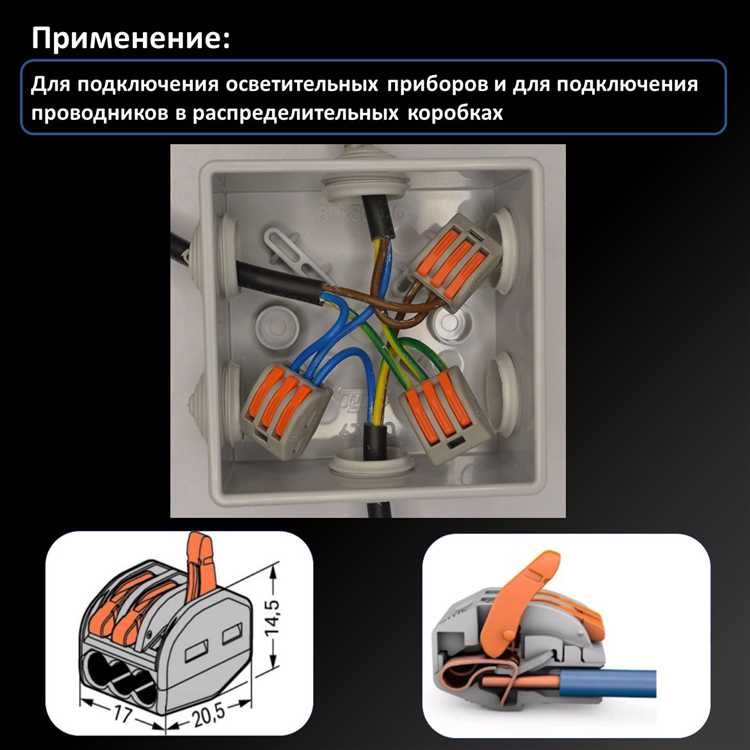

Нюансы применения клемм WAGO в распределительных коробках

При монтаже электропроводки в распределительных коробках важно учитывать габариты клемм WAGO, чтобы обеспечить компактное и надежное соединение. Клеммы с количеством полюсов от 2 до 5 позволяют оптимально распределить проводники без излишнего захламления пространства.

Следует выбирать клеммы WAGO с пружинным зажимом, так как они обеспечивают стабильный контакт при вибрациях и температурных перепадах, характерных для распределительных коробок. Использование клемм с рычажным механизмом упрощает подключение многопроволочных жил, снижая риск повреждения проводника.

При работе с алюминиевыми и медными проводами важно применять специализированные серии WAGO, рассчитанные на разные типы металлов, чтобы избежать коррозии и ухудшения контакта. Рекомендуется строго придерживаться допустимых сечений проводов, указанных в технической документации производителя, чтобы предотвратить перегрев и обеспечить долговечность соединения.

Клеммы WAGO необходимо располагать так, чтобы обеспечить свободный доступ для визуального контроля и обслуживания. При этом важно избегать чрезмерного скручивания проводов внутри коробки – прямое и аккуратное размещение снижает риск механических повреждений и коротких замыканий.

Использование прозрачных корпусов клемм WAGO в распределительных коробках позволяет быстро выявить неплотные или окисленные соединения без демонтажа. Кроме того, рекомендуется дополнительно маркировать провода или клеммы для упрощения последующей диагностики.

Вопрос-ответ:

Какие виды клемм WAGO подходят для соединения проводов разных сечений?

Для соединения проводов различных сечений используются клеммы WAGO с универсальными контактами, рассчитанными на широкий диапазон проводников. Например, серия 221 позволяет подключать одножильные и многожильные провода сечением от 0,14 до 4 мм², обеспечивая надежный контакт без необходимости дополнительного инструмента. Такая универсальность удобна при монтаже распределительных коробок с разными типами кабелей.

В чем отличие клемм с рычажком от безрычажковых моделей WAGO?

Клеммы с рычажком оснащены удобным механизмом для быстрого и надежного подключения проводов без использования отвертки. Поднятый рычажок открывает контакт, позволяя вставить провод, после чего рычажок фиксирует его. В безрычажковых моделях контакт зажимается непосредственно при помощи пружины, и подключение требует применения инструмента. Клеммы с рычажком чаще применяют там, где важно быстрое и многократное подключение и отключение, а безрычажковые — для стационарных соединений с повышенной виброустойчивостью.

Можно ли использовать клеммы WAGO для соединения медных и алюминиевых проводов в одном соединении?

Соединение медных и алюминиевых проводов требует особой осторожности, поскольку эти металлы имеют разную электрохимическую активность, что может привести к коррозии и ухудшению контакта. Некоторые серии клемм WAGO допускают использование как медных, так и алюминиевых проводников, но смешивать их в одном зажиме не рекомендуется. Для надежного соединения лучше применять специальные переходные клеммы или использовать промежуточные участки с одинаковым материалом проводов.

Как правильно выбрать количество полюсов в клеммах WAGO для распределительной коробки?

Количество полюсов клеммы определяется количеством проводников, которые необходимо соединить в одном узле. Если требуется соединить два провода, достаточно двухполюсной клеммы. Для группировки трех и более проводов применяются трех- и четырехполюсные модели. Важно учитывать удобство монтажа и возможность добавления новых проводов в будущем — иногда выгоднее выбрать клемму с большим числом полюсов, чтобы избежать дополнительных соединений и сохранить компактность. При подборе также стоит учитывать сечение проводов и допустимый ток нагрузки.
