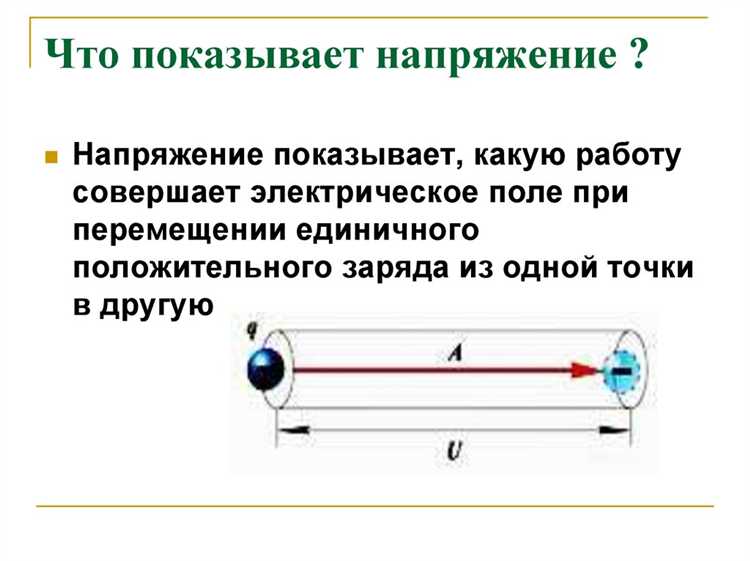

Устройства, изменяющие уровень электрического напряжения, играют ключевую роль в системах электроснабжения, радиотехнике и промышленной автоматике. Они обеспечивают безопасное и эффективное распределение энергии, адаптируя напряжение к требованиям конкретной нагрузки. Наиболее распространённым типом таких приборов является трансформатор, работающий на принципе электромагнитной индукции.
Трансформаторы делятся на понижающие, повышающие и автотрансформаторы. В бытовых условиях широко применяются понижающие модели для питания чувствительной электроники, где требуется стабильное напряжение 5, 12 или 24 В. В промышленности используются силовые трансформаторы с мощностью от десятков до сотен киловатт, способные изменять напряжение в диапазоне от 6 до 110 кВ. При выборе трансформатора важно учитывать номинальное входное и выходное напряжение, частоту, коэффициент трансформации и КПД.
Для мобильных и портативных решений используются DC-DC и AC-DC преобразователи. Например, импульсные понижающие стабилизаторы позволяют добиться КПД до 95%, занимая при этом минимальный объём. Их применяют в электромобилях, медицинской аппаратуре и источниках бесперебойного питания. При проектировании схем важно предусматривать защиту от перегрузки, перегрева и короткого замыкания, а также фильтрацию пульсаций выходного сигнала.
Точное понимание характеристик и области применения каждого типа прибора позволяет не только оптимизировать энергопотребление, но и продлить срок службы подключённого оборудования. Современные решения всё чаще интегрируются с цифровыми системами управления, что обеспечивает возможность мониторинга параметров в реальном времени и автоматической корректировки выходного напряжения.
Как выбрать трансформатор для бытовых нужд
Определите тип трансформатора. Для большинства бытовых устройств подходят понижающие модели с входным напряжением 220 В и выходным – 12 В или 24 В. Для стабилизации напряжения используйте автотрансформаторы с плавной регулировкой от 140 до 260 В.
Рассчитывайте мощность: суммируйте ваттные значения всех подключаемых приборов и добавьте минимум 25% запаса. Например, если суммарная нагрузка составляет 200 Вт, трансформатор должен быть не менее 250 Вт.
Для подключения чувствительной электроники выбирайте трансформаторы с коэффициентом пульсаций не более 3% и встроенной защитой от перенапряжения. Это особенно важно при питании аудиоаппаратуры и систем видеонаблюдения.
Обратите внимание на тип охлаждения. Для закрытых помещений лучше использовать устройства с пассивным охлаждением – без вентилятора, чтобы избежать шума и снизить вероятность поломки. В условиях высокой нагрузки предпочтительнее модели с активным охлаждением и температурными датчиками.
Проверяйте наличие сертификатов соответствия (например, ЕАС), гарантийный срок от производителя не менее 12 месяцев и четкую маркировку с указанием параметров: напряжения, мощности, класса защиты, даты выпуска.
Настройка понижающего трансформатора для электроприборов
Перед настройкой понижающего трансформатора необходимо определить номинальное напряжение питающей сети и рабочее напряжение подключаемого электроприбора. Например, если устройство рассчитано на 110 В, а в сети – 220 В, трансформатор должен понижать напряжение в два раза.
Выбор трансформатора производится по мощности, превышающей потребление подключаемого прибора минимум на 20%. Если прибор потребляет 150 Вт, трансформатор должен иметь мощность не менее 180 Вт. Это обеспечивает устойчивую работу и защиту от перегрузок.
Подключение выполняется строго по маркировке. Клеммы первичной обмотки обозначаются как «Input» или «Primary» и подключаются к сети 220 В. Клеммы вторичной обмотки, помеченные как «Output» или «Secondary», выдают пониженное напряжение (например, 110 В) и соединяются с электроприбором.
После подключения обязательно измерить выходное напряжение мультиметром. Допустимое отклонение от номинального значения – не более ±5%. Если напряжение превышает допустимые пределы, необходимо проверить соответствие подключённой обмотки заявленным параметрам или наличие дополнительных отводов для точной регулировки.
Некоторые трансформаторы снабжены переключателями (taps) или регуляторами напряжения. Для точной настройки используется ближайший понижающий отвод, обеспечивающий выходное напряжение, максимально близкое к требуемому значению. Настройка проводится при выключенном питании, с последующей проверкой под нагрузкой.
Важно обеспечить охлаждение трансформатора: устройство не должно перегреваться при длительной работе. При температуре корпуса выше 60 °C следует установить пассивную или активную вентиляцию. Повышенный нагрев – признак перегрузки или неисправности обмоток.
Рекомендуется использовать автомат защиты на входе трансформатора, номинал которого соответствует току, превышающему рабочий на 10–15%. Это защитит оборудование от короткого замыкания и перегрузки.
Использование автотрансформатора при нестабильном напряжении
Автотрансформатор эффективно стабилизирует напряжение в сетях с колебаниями в диапазоне 160–250 В. Это особенно важно при подключении чувствительного оборудования: насосов, холодильных установок, лабораторных приборов. Благодаря непрерывной регулировке напряжения автотрансформатор обеспечивает точность до ±1% на выходе.
В отличие от классических трансформаторов, автотрансформатор имеет общую обмотку, что снижает габариты и тепловые потери. При этом важно учитывать максимальную мощность нагрузки и продолжительность работы. Для бытового применения рекомендуются модели с запасом по мощности не менее 20% от номинальной нагрузки.
- При подключении к сети с частыми скачками напряжения, автотрансформатор позволяет вручную скорректировать выходной уровень до безопасного значения.
- Оптимально использовать его с цифровым вольтметром на выходе – это позволяет контролировать и оперативно реагировать на изменения входного напряжения.
- Устройство не выполняет гальванической развязки, поэтому не подходит для оборудования, требующего полного изолирования от сети.
При выборе автотрансформатора важно учитывать пусковые токи подключаемых устройств. Например, для холодильного компрессора с пусковым током в 5 раз выше номинального, автотрансформатор должен выдерживать кратковременные перегрузки. Также стоит избегать эксплуатации на открытом воздухе – чувствительность к пыли и влаге ограничивает его применение в незащищённых условиях.
Для систем с колебаниями напряжения в ночное время (например, в сельской местности) рекомендуется подключение через таймер или реле контроля напряжения для автоматического отключения при критических значениях. Это защищает обмотку от перегрева и преждевременного выхода из строя.
Роль стабилизатора напряжения в защите электроники
Стабилизатор напряжения обеспечивает постоянство выходного напряжения вне зависимости от колебаний входного питания, что критично для сохранности электронных компонентов. Перепады и скачки напряжения могут вызывать перегрев, выход из строя микросхем и сокращать срок службы оборудования. Оптимальный стабилизатор должен поддерживать напряжение с точностью не менее ±5%, что соответствует техническим требованиям большинства бытовых и промышленных устройств.
Для чувствительной электроники рекомендуется использовать стабилизаторы с функцией автоматического регулирования напряжения (AVR), которые оперативно корректируют отклонения до 20–30% от номинала входного сигнала. Это снижает риск повреждений при скачках в сети, вызванных грозами или пуском мощных электроприборов.
Использование стабилизаторов с защитой от перенапряжения и короткого замыкания дополнительно предотвращает разрушение цепей. При выборе устройства важно учитывать не только номинальную мощность нагрузки, но и пусковые токи оборудования, чтобы стабилизатор не работал на пределе своих возможностей.
Интеграция стабилизатора в электросистему снижает вероятность отказов техники и уменьшает затраты на ремонт. Особенно актуальна установка стабилизаторов в регионах с нестабильным электроснабжением и при эксплуатации дорогостоящих устройств, таких как компьютеры, медицинская аппаратура и промышленное оборудование.
Понижение напряжения с 220В до 110В: практические решения
Для снижения напряжения с 220В до 110В применяется трансформатор понижающего типа с соответствующим коэффициентом трансформации 2:1. Выбор трансформатора зависит от мощности подключаемой нагрузки и условий эксплуатации. Для бытовых приборов мощностью до 500 Вт подходят малогабаритные однофазные трансформаторы с медной обмоткой и уровнем потерь менее 5%.
Альтернативой служат автотрансформаторы, обеспечивающие компактность и экономию материала, однако при их использовании требуется тщательный расчет, так как часть цепи остаётся под высоким напряжением, что влияет на безопасность.
Для устройств с переменной нагрузкой и необходимостью стабильного выходного напряжения рекомендуется использовать электронные понижающие преобразователи (DC-DC конвертеры с входом от выпрямителя 220В). Они обеспечивают высокую точность поддержания напряжения и меньшие габариты, но требуют источника постоянного тока и дополнительной защиты от перегрузок.
При монтаже трансформаторов важно обеспечить качественную изоляцию обмоток и защиту от перегрева. Рекомендуется установка термодатчиков и автоматических выключателей с уставками по току не выше 125% номинала нагрузки.
Для подключения бытовых приборов из стран с напряжением 110В необходим стабильный трансформатор с паспортной мощностью с запасом не менее 20% от номинальной мощности прибора, чтобы исключить перегрузки и снизить износ оборудования.
Преобразование постоянного напряжения с помощью DC-DC конвертера
DC-DC конвертеры предназначены для эффективного изменения уровня постоянного напряжения без значительных потерь энергии. Основные типы преобразователей – понижающие (buck), повышающие (boost) и повышающе-понижающие (buck-boost). Выбор схемы зависит от необходимого диапазона выходного напряжения относительно входного.
Понижающий преобразователь снижает напряжение с коэффициентом, близким к скважности управляющего импульса. Важно контролировать параметры индуктивности и ёмкости, чтобы минимизировать пульсации и сохранить стабильность выхода. Для повышения КПД рекомендуется использовать MOSFET с низким сопротивлением канала и Schottky-диоды с низким прямым падением напряжения.
Повышающий преобразователь применяют при необходимости увеличить напряжение выше входного. Оптимизация схемы включает выбор индукторов с высокой насыщаемостью и конденсаторов с низким эквивалентным последовательным сопротивлением (ESR). Частота переключения выбирается с учётом баланса между габаритами компонентов и потерями на переключение.
Buck-boost конвертеры обеспечивают выходное напряжение, как выше, так и ниже входного, что полезно при нестабильном источнике питания. Для таких схем критично правильное управление переходами транзисторов, чтобы избежать коротких замыканий и уменьшить электромагнитные помехи.
Реализация цифрового управления позволяет гибко настраивать параметры преобразования, адаптироваться к нагрузке и улучшить динамические характеристики. При проектировании обязательно учитывать тепловой режим компонентов, так как перегрев снижает надёжность и эффективность преобразователя.

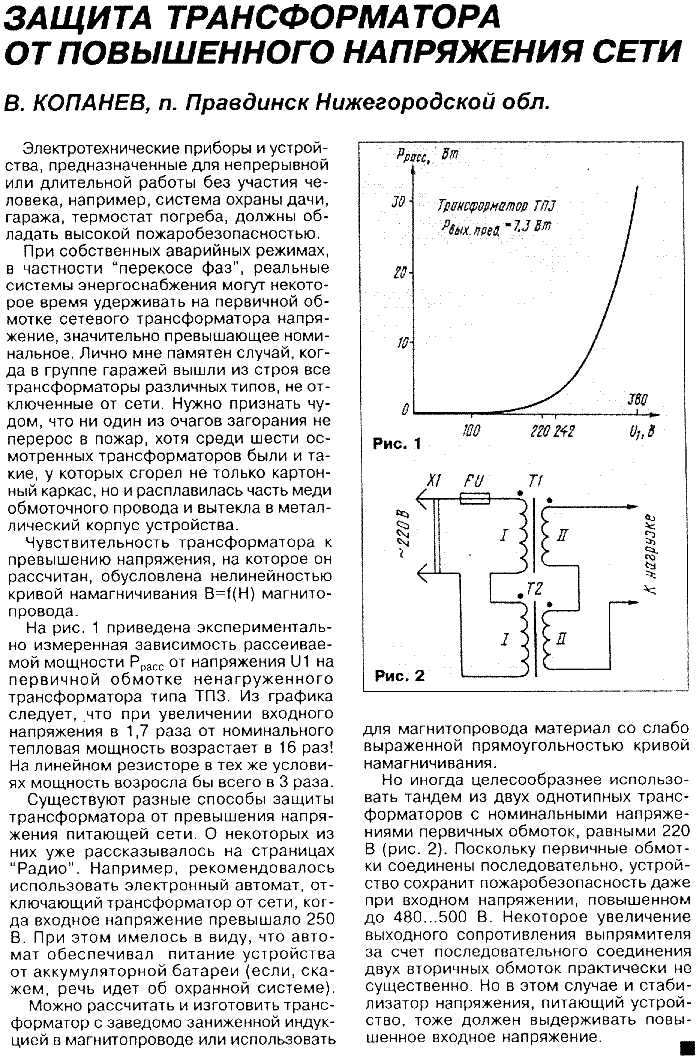

Особенности подключения трансформатора к электросети
Подключение трансформатора к электросети требует точного соблюдения электрических параметров и правил безопасности. Первое, что необходимо учесть – соответствие номинального напряжения трансформатора и сети. Несовпадение значений может привести к перегреву и выходу устройства из строя.
Перед подключением проверяют тип обмоток: звезда (Y) или треугольник (Δ), поскольку это влияет на фазировку и режим работы. Неправильное соединение обмоток приводит к значительным токам короткого замыкания и повреждениям.
Для трансформаторов с высокой мощностью обязательна установка автоматических защитных устройств – предохранителей и автоматов с характеристиками, соответствующими току короткого замыкания и пусковым токам. Рекомендуется использовать устройства с селективной координацией, чтобы избежать ложных отключений.
Соединение проводов должно быть выполнено надежно, с использованием клеммников или сварки, исключающих ослабление контактов. Контактные соединения следует проверять на отсутствие коррозии и механических повреждений.
Заземление корпуса трансформатора обязательно и должно соответствовать нормам ПУЭ. Оно обеспечивает безопасность при аварийных токах утечки, снижая риск поражения электрическим током.
Особое внимание уделяют правильной фазировке: последовательность фаз первичной и вторичной обмоток должна совпадать с сетью и нагрузкой, чтобы избежать перекосов и возникновения дополнительных гармоник.
При монтаже трансформатора следует предусмотреть вентиляцию и свободный доступ для обслуживания, а также минимизировать длину подключающих кабелей, чтобы снизить потери и электромагнитные помехи.
Контроль уровня выходного напряжения при помощи мультиметра

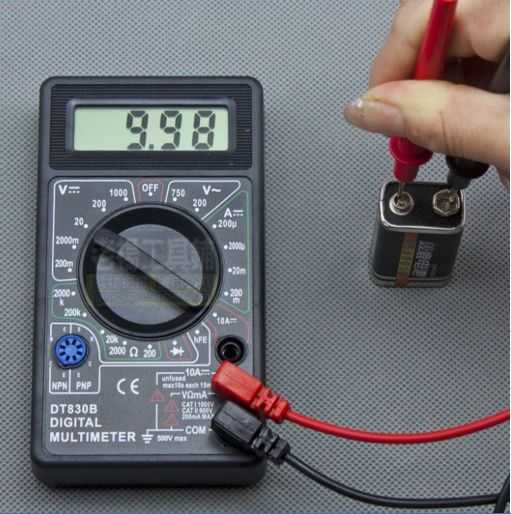

Для точного измерения выходного напряжения трансформатора или стабилизатора используют цифровой мультиметр с функцией измерения постоянного или переменного напряжения.
Последовательность действий:
- Выставьте мультиметр в режим измерения напряжения (V) с соответствующим типом тока: постоянный (DC) для выпрямленного сигнала или переменный (AC) для синусоидального.
- Выберите предел измерения, превышающий ожидаемое значение выходного напряжения. Если мультиметр с автоопределением, этот шаг можно пропустить.
- Снимите показания на дисплее мультиметра. Для переменного напряжения учитывайте, что прибор отображает действующее значение (RMS).
Рекомендации по проверке качества выходного напряжения:
- При постоянном напряжении отклонения более ±5% от номинала считаются критичными для большинства устройств.
- Для переменного напряжения обратите внимание на стабильность показаний в течение нескольких минут, чтобы выявить возможные пульсации или колебания.
- При измерениях на трансформаторах учитывайте падение напряжения под нагрузкой, особенно если ток превышает паспортные параметры.
- Используйте фильтры или заземление для устранения помех, если показания нестабильны.
Регулярный контроль с помощью мультиметра помогает своевременно обнаружить неисправности и отклонения в работе прибора изменения уровня напряжения, обеспечивая безопасность и надежность электрической цепи.
Вопрос-ответ:
Какой принцип работы у устройства, регулирующего напряжение в электрической сети?
Такой прибор изменяет уровень напряжения, используя специальные компоненты, которые могут либо увеличивать, либо уменьшать электрический потенциал. Обычно это достигается с помощью трансформатора или электронного устройства, которое регулирует поток энергии, обеспечивая стабильность подачи электричества к потребителям.
В каких случаях необходимо применять оборудование для изменения уровня напряжения?
Оборудование этого типа используется, когда напряжение в сети нестабильно или отличается от требуемого значения для работы техники. Например, при подключении устройств, чувствительных к перепадам напряжения, либо при необходимости подачи электропитания на расстоянии с минимальными потерями. Оно помогает защитить технику от повреждений и повысить качество электроснабжения.
Какие типы приборов для регулировки напряжения существуют и чем они отличаются?
Существуют несколько основных типов: автотрансформаторы, импульсные стабилизаторы, релейные регуляторы и электронные стабилизаторы. Автотрансформаторы изменяют напряжение за счёт изменения числа витков обмотки, импульсные устройства используют электронные схемы для быстрого переключения, а релейные работают с помощью механических переключателей. Каждый из этих типов имеет свои особенности по точности, скорости реакции и области применения.
Какие преимущества дает использование приборов для изменения напряжения в бытовых условиях?
В домашних условиях такие устройства обеспечивают защиту бытовой техники от перепадов напряжения, что увеличивает срок её службы и снижает риск поломок. Кроме того, они помогают поддерживать стабильную работу электроприборов, предотвращая их некорректное функционирование из-за нестабильного электропитания.
