Для надежного соединения медных проводов с помощью гильз требуется использовать инструмент, обеспечивающий равномерное и плотное обжатие без повреждения жил. Неподходящий инструмент может привести к ухудшению контакта, перегреву соединения и, как следствие, к его разрушению. Стандартный плоскогубцы не подходят – они не обеспечивают нужного давления и формы обжима.
Для гильз малого сечения (до 6 мм²) применяются механические обжимные клещи с матрицей овального или шестигранного профиля. Они рассчитаны на одноручное усилие и подходят для большинства бытовых и слаботочных соединений. Для сечений 10 мм² и выше необходимы рычажные прессы с двухрукояточным механизмом или гидравлические обжимные инструменты, особенно если речь идёт о многожильных проводах.
Для лужёных гильз следует выбирать пресс-матрицы, обеспечивающие равномерный контакт по всей поверхности. При работе с неизолированными гильзами обязательным считается использование матриц соответствующего типоразмера: недостаточное обжатие приводит к образованию очагов окисления, а чрезмерное – к разрушению структуры жилы. Уточнение маркировки гильзы и подбор соответствующей матрицы по каталогу производителя минимизируют риск ошибки при монтаже.
Какие типы гильз применяются для медных проводов

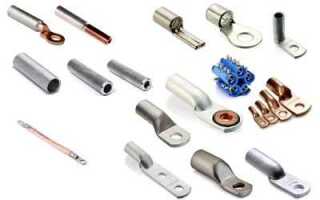

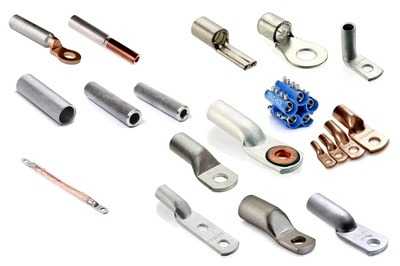

Для соединения медных проводов применяются гильзы различных конструкций и материалов. Распространённый вариант – медные гильзы, предназначенные для работы с однородным материалом. Они обеспечивают надёжный контакт без риска электрохимической коррозии. Такие гильзы используют при монтаже распределительных коробок, ответвлений и в других стационарных соединениях.
Оловянные гильзы представляют собой медные трубки с нанесённым слоем олова. Они используются при соединении жил с лужёными наконечниками либо в случаях, когда требуется дополнительная защита от окисления. Подходят как для многожильных, так и для одножильных проводов.

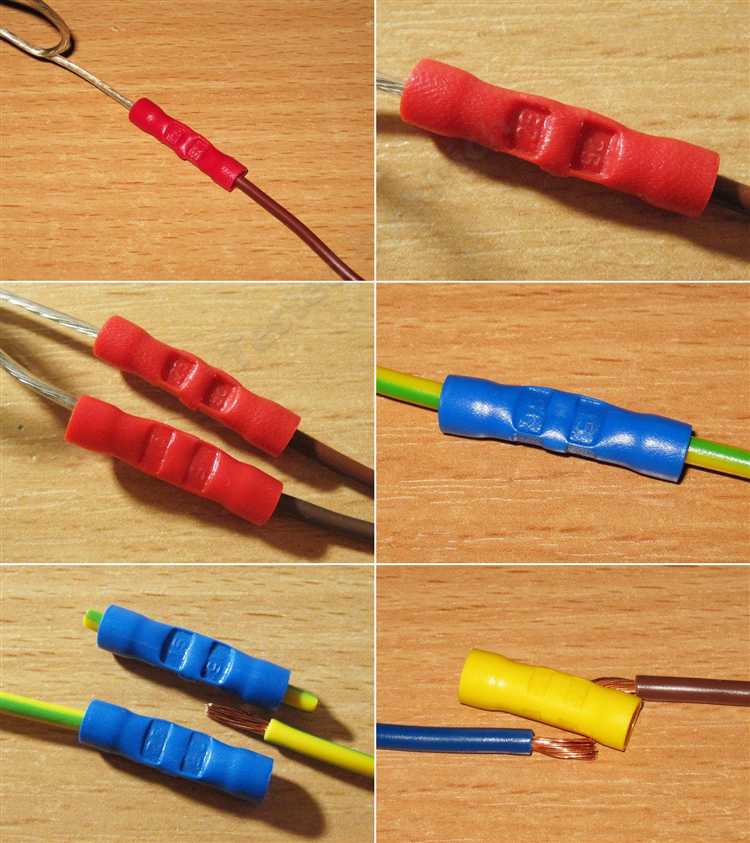

Изолированные гильзы типа ГСИ применяются для опрессовки многожильных проводов. Их конструкция предусматривает пластиковую манжету, облегчающую ввод жилы и защищающую от замыканий. Они удобны при сборке щитового оборудования.
Двойные гильзы используются при соединении двух проводников в один зажим. Их конструкция позволяет надёжно зафиксировать две жилы параллельно. Это удобно при организации параллельных цепей или ответвлений без применения клемм.
Гильзы с разделённой камерой применяются при соединении проводников разных сечений. Внутренние перегородки или ступенчатая форма обеспечивают плотную посадку каждой жилы в своём сегменте, исключая ослабление контакта.
Для монтажа алюминиевых и медных проводов одновременно используются биметаллические гильзы. Они состоят из медной и алюминиевой частей, соединённых методом взрывной сварки. Такие элементы применяются в местах перехода с алюминиевой линии на медную, что исключает контакт разных металлов и связанные с этим проблемы.
Подходит ли плоскогубцы для обжима гильз
Плоскогубцы не предназначены для обжима гильз и не обеспечивают необходимую плотность соединения. При использовании этого инструмента отсутствует равномерное распределение усилия по поверхности гильзы, что приводит к её деформации и нарушению контакта между жилами.
Медь легко поддаётся сжатию, но при недостаточном прижиме образуются участки с высоким переходным сопротивлением. Это приводит к нагреву, снижению надёжности соединения и возможному перегреву изоляции. При чрезмерном усилии – повреждаются жилы и нарушается геометрия соединения.
Контакт, выполненный плоскогубцами, не выдерживает вибраций и механических нагрузок. После установки в распаечной коробке или щитке возможно ослабление соединения в процессе эксплуатации, особенно при температурных колебаниях.
Для обжима медных гильз рекомендуется использовать специальные пресс-клещи с матрицами, соответствующими диаметру провода и типу гильзы. Только такой инструмент обеспечивает стабильный электрический контакт и механическую прочность соединения.
Когда уместно использовать пресс-клещи
Пресс-клещи применяют в случаях, когда требуется обеспечить надёжный контакт без пайки и минимизировать переходное сопротивление. Это особенно важно при монтаже медных жил сечением от 1,5 до 240 мм² с втулочными, штифтовыми или трубчатыми гильзами.
Для одножильных и многожильных медных проводов с мягкой изоляцией использование пресс-клещей необходимо при подготовке концов к вводу в клеммы автоматических выключателей, контакторов или клеммных колодок. Обжатие предотвращает выкрашивание отдельных жил и обеспечивает плотное прилегание к контактной поверхности.

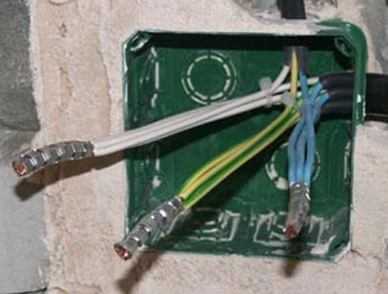

В распределительных коробках пресс-клещи применяются при соединении нескольких жил через гильзу ГМЛ. Это снижает вероятность нагрева и выхода из строя соединения при длительной нагрузке. Ручной инструмент подходит при небольших объёмах работ, для систем освещения и розеточных групп в жилых помещениях.
При прокладке питающих линий с кабелем 10–25 мм² пресс-клещи необходимы при подключении к вводным автоматам, УЗО и силовым клеммам. Обжатая гильза выдерживает значительные токовые нагрузки без ухудшения контакта.
Для работ по стандарту ПУЭ пресс-клещи обязательны при соединении медных жил с гильзами в электрощитах и распредкоробках. Применение только скрутки или изоленты не допускается. Обжатие обеспечивает соответствие нормам и предотвращает аварийные ситуации.
Нужен ли специнструмент для гильз с изоляцией
Для обжима гильз с изоляцией требуется инструмент с калиброванными губками, обеспечивающими равномерное сжатие по всей длине втулки. Использование универсальных клещей приводит к деформации изоляции и неполному контакту жил внутри гильзы. Это снижает надёжность соединения и увеличивает переходное сопротивление.
Обжимные клещи типа HSC8 или аналогичные модели с матрицами под размеры от 0,25 до 10 мм² обеспечивают корректную геометрию обжима. Механизм трещотки фиксирует положение инструмента до завершения цикла, исключая неполное сжатие. При работе с гильзами с двойной изоляцией необходимы клещи с удлинённой матрицей, охватывающей не только металлическую часть, но и пластиковую манжету.
Для сечений выше 10 мм² предпочтительны гидравлические прессы с насадками соответствующего профиля. Давление распределяется равномерно, исключая перегрев и смятие изоляции. Использовать отвёртку, пассатижи или тиски для обжима изолированных гильз нельзя – контактное соединение будет нестабильным, особенно в условиях вибрации и повышенной влажности.
Как выбрать матрицу под диаметр провода
При выборе матрицы необходимо учитывать сечение медного провода, тип гильзы и требуемую степень обжима. Неправильно подобранная матрица приводит к неполному контакту или повреждению жил.
- Для проводов сечением 1,5 мм² применяется матрица с маркировкой 1,5.
- Для 2,5 мм² – матрица 2,5.
- Для 4 мм² – матрица 4 и так далее до 240 мм².

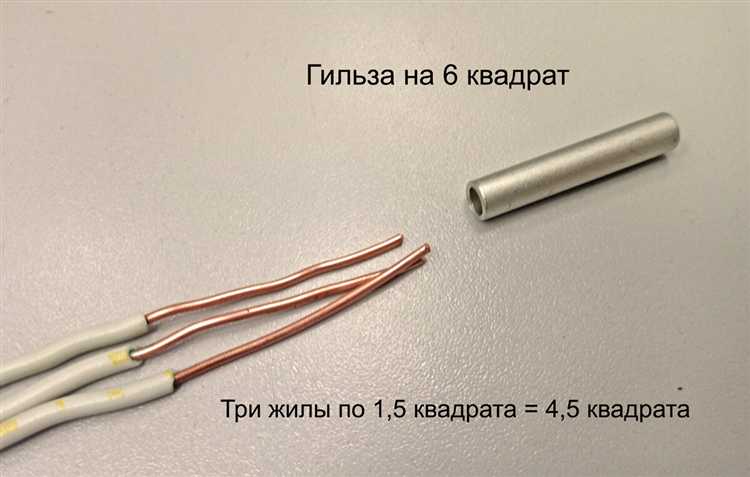

Маркировка на матрице должна точно соответствовать сечению провода, а не гильзы. Например, если используется гильза ГМЛ 6-6, то «6» – это сечение, значит нужна матрица 6.
Если провод многожильный, и его жилы распушены или неравномерно обрезаны, предварительно их нужно аккуратно подрезать и спрессовать, иначе матрица не обеспечит плотный контакт.
Матрицы различаются по стандарту:
- DIN – применяется в большинстве европейских прессов;
- HEX – шестигранная форма, для многожильных проводов с гильзами без изоляции;
- Овальные – для опрессовки трубчатых изолированных гильз.
При работе с прессами типа ПГР или ПГП используются сменные матрицы. Перед установкой матрицы убедитесь, что она совместима с моделью инструмента.
Для кабелей с нестандартным сечением (например, 35 мм²) и при отсутствии точной матрицы допустимо использовать ближайшую большую, но с обязательным двойным обжатием в двух точках.
Можно ли обжать гильзу без инструмента
Обжим гильзы без специализированного инструмента допускается только в исключительных случаях и при небольших сечениях проводов до 1,5 мм². Основной способ – механическое сдавливание гильзы с помощью плоскогубцев или пассатижей. Однако такой метод не обеспечивает равномерного и достаточного сжатия, что снижает качество соединения и увеличивает риск окисления или перегрева.
Для проведения обжима вручную нужно зафиксировать гильзу в устойчивом положении и аккуратно сжимать ее плоскогубцами по всей длине, разделяя сдавливание на несколько этапов. При этом важно контролировать отсутствие деформации провода и не допускать разрывов медных жил внутри гильзы.
Без инструмента невозможно добиться плотного контакта, который гарантирует низкое сопротивление и долговечность соединения. Поэтому такой способ подходит только для временных или аварийных соединений, где нет доступа к пресс-клещам или обжимным клещам.
Рекомендуется использовать инструмент, соответствующий диаметру гильзы и провода, чтобы обеспечить надежность и безопасность электросоединения. В противном случае существует риск ослабления контакта, что может привести к перегреву и последующим проблемам в электросети.
Вопрос-ответ:
Какие инструменты подходят для обжима гильзы на медных проводах?
Для надежного соединения медных проводов с помощью гильз чаще всего используют пресс-клещи с соответствующими матрицами. Также применяют специальные обжимные клещи для электротехнических работ. Плоскогубцы или обычные клещи подходят только для временных или нерекомендуемых соединений, так как они не обеспечивают равномерного и плотного сжатия гильзы.
Можно ли обжать гильзу без специального инструмента и насколько это надежно?
Обжим гильзы без инструмента возможен, например, при помощи молотка или пассатижей, но такое соединение не будет прочным и устойчивым к вибрациям или нагрузкам. Со временем контакт может ослабнуть, что приведет к увеличению сопротивления и нагреву. Поэтому для постоянных электрических соединений рекомендуется использовать инструменты, которые обеспечивают правильное сжатие гильзы.
Как правильно подобрать матрицу для обжима гильзы под конкретный диаметр провода?
Матрица подбирается по внутреннему диаметру гильзы и сечению провода. На инструменте обычно указаны размеры, соответствующие определенным сечениям проводов (например, 1,5 мм², 2,5 мм², 4 мм² и т.д.). Выбор матрицы должен совпадать с диаметром гильзы и сечением провода, чтобы обеспечить плотное и равномерное обжатие без повреждений гильзы или проводника.
Почему важно использовать гильзы с изоляцией и как это влияет на процесс обжима?
Гильзы с изоляцией защищают соединение от попадания влаги, пыли и предотвращают короткие замыкания. При работе с такими гильзами инструмент должен быть рассчитан на работу с изолированными наконечниками, чтобы не повредить изоляционный слой. Обжим должен быть аккуратным, чтобы сохранить защитные свойства гильзы и обеспечить надежный контакт.
