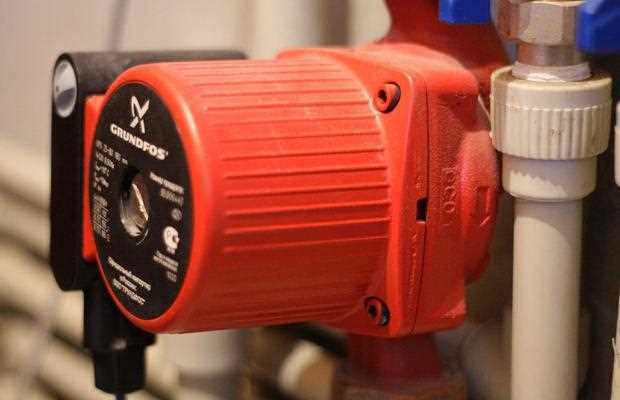

Какое давление создает циркуляционный насос

Циркуляционный насос отвечает за поддержание необходимого давления в замкнутой системе отопления или водоснабжения. Давление, которое он создает, напрямую влияет на эффективность движения теплоносителя и равномерность прогрева всех участков контура. Обычно рабочее давление в бытовых системах варьируется от 0,2 до 0,6 МПа, при этом конкретное значение зависит от протяженности трубопровода, его диаметра и количества подключенных приборов.

Для выбора насоса важна характеристика его напора, измеряемого в метрах водяного столба или барах. Насос должен создавать давление, превышающее суммарные гидравлические потери системы, включающие сопротивление труб, фитингов и радиаторов. Недостаток давления ведет к снижению производительности и появлению зон с плохой циркуляцией, а избыточное давление повышает риск гидроударов и преждевременного износа оборудования.

Практические рекомендации предусматривают расчет давления с запасом около 10-15% от требуемого значения. Для систем до 50 метров по длине трубы и с несколькими радиаторами обычно достаточно насоса с напором 4–6 метров, что соответствует примерно 0,04–0,06 МПа. В крупных инженерных системах с повышенными требованиями давление может достигать 1 МПа и более, что требует применения специализированных насосов с усиленной конструкцией.

Принцип формирования давления в циркуляционном насосе

Циркуляционный насос создает давление за счет преобразования механической энергии вращающегося рабочего колеса в гидравлическую энергию жидкости. Основной элемент – рабочее колесо с лопатками, которое при вращении захватывает жидкость и выбрасывает ее под центробежной силой в корпус насоса.

За счет ускорения потока в радиальном направлении давление на выходе насоса возрастает. Разница между давлением на входе (всасывании) и выходе (нагнетании) формирует напор, обеспечивающий циркуляцию жидкости по системе.

Величина создаваемого давления зависит от скорости вращения ротора, геометрии рабочего колеса (диаметр, количество и угол наклона лопаток), а также от гидравлических характеристик системы: сопротивления трубопроводов, фитингов и теплообменников.

Рекомендуется подбирать насос с запасом по напору минимум 15–20% относительно расчетного давления, чтобы компенсировать изменения в системе и сохранить стабильную циркуляцию.

Для оценки давления на выходе важно учитывать также влияние вязкости и температуры жидкости, поскольку рост вязкости увеличивает гидравлические потери и снижает эффективный напор насоса.

Поддержание оптимальной частоты вращения позволяет контролировать создаваемое давление и расход, что особенно важно в системах с переменными тепловыми нагрузками.

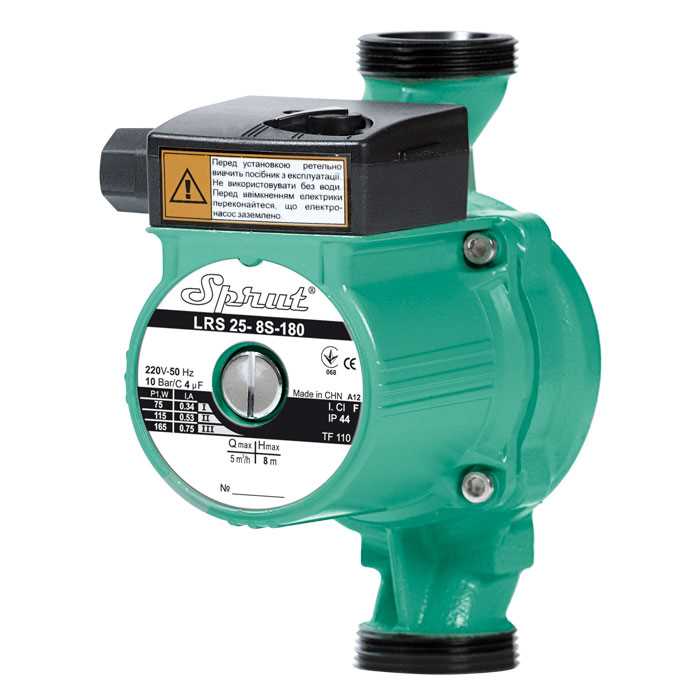

Влияние параметров насоса на величину создаваемого давления

Диаметр рабочего колеса напрямую влияет на давление, создаваемое насосом. Увеличение диаметра ведет к росту напора, так как растет скорость движения жидкости на периферии колеса. При прочих равных условиях увеличение диаметра на 10% может повысить давление примерно на 20-25%.

Частота вращения вала определяет скорость подачи и напор насоса. Давление пропорционально квадрату скорости вращения, то есть увеличение частоты на 10% может привести к росту давления почти на 21%. Это важно учитывать при выборе электродвигателя и регулировке частоты вращения.

Форма и количество лопаток рабочего колеса влияют на гидравлическую эффективность. Увеличение числа лопаток улучшает равномерность потока, снижая гидравлические потери, что позволяет поддерживать более стабильное давление. Оптимальная геометрия снижает кавитационные эффекты, влияющие на давление.

Глубина погружения и плотность жидкости также изменяют создаваемое давление. Давление пропорционально плотности жидкости, поэтому в системах с высокой плотностью (например, антифризы) необходимо учитывать повышенную нагрузку на насос.

Обводы и диаметр всасывающего патрубка влияют на создание избыточного давления. Узкие или длинные всасывающие каналы создают дополнительные гидравлические потери, снижающие давление на выходе. Рекомендуется проектировать системы с минимальными сопротивлениями во всасывающей линии.

Рекомендуется при подборе насоса учитывать технические характеристики производителя, а также предусматривать возможность регулировки частоты вращения для точной настройки давления в системе.

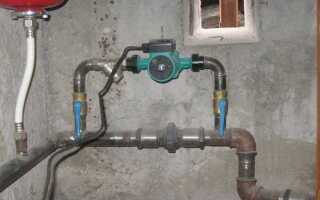

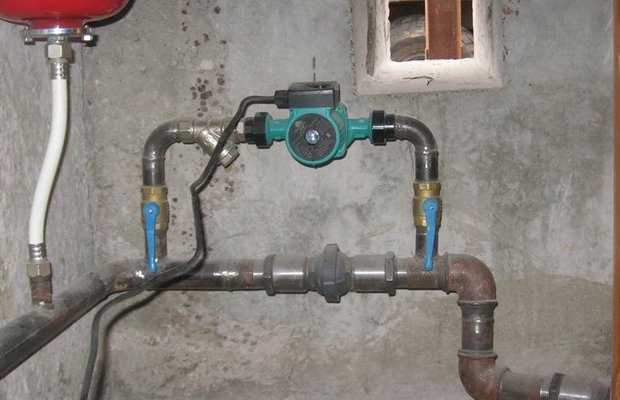

Роль сопротивления трубопровода и арматуры в падении давления

Сопротивление трубопровода рассчитывается через коэффициент гидравлического трения, зависящий от материала, диаметра и состояния поверхности труб. Уменьшение диаметра на 10% увеличивает сопротивление более чем на 20%, что ведет к значительному снижению напора насоса.

Арматура вносит локальные потери давления, которые могут превышать суммарные потери по трубам при неправильном выборе или установке. Например, шаровые краны и обратные клапаны вызывают дополнительное сопротивление до 30-40% от общего падения давления.

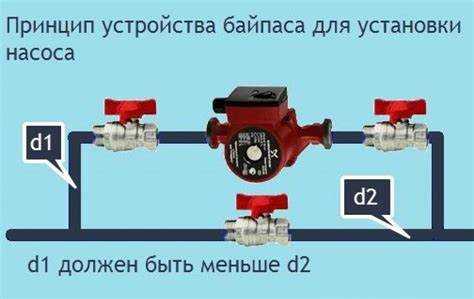

Оптимизация системы требует минимизации длины труб и числа фитингов, а также выбора арматуры с низкими коэффициентами сопротивления. Использование гладких труб и прямых участков сокращает трение, а монтаж арматуры с прямым потоком снижает локальные потери.

Для точного расчета давления необходимо учитывать суммарное сопротивление всех элементов системы. Невнимание к этому аспекту приводит к перегрузке насоса, избыточному энергопотреблению и снижению срока службы оборудования.

Методы расчета необходимого давления для отопительных систем

Расчет необходимого давления циркуляционного насоса начинается с определения гидравлических потерь в системе. Основной параметр – суммарное давление, компенсирующее потери на трение в трубах, фитингах и арматуре, а также создающее требуемый напор для подъема теплоносителя по вертикали.

Первый этап – вычисление потерь давления по формуле Дарси-Вейсбаха: ΔP = λ (L/D) (ρ v² / 2), где λ – коэффициент трения, L – длина трубопровода, D – внутренний диаметр трубы, ρ – плотность теплоносителя, v – скорость движения. Для подбора λ учитывается шероховатость труб и режим потока (ламинарный или турбулентный).

Для арматуры и фитингов используют нормативные коэффициенты сопротивления ζ, из которых рассчитывают дополнительное падение давления по формуле ΔP = ζ (ρ v² / 2). Суммирование потерь позволяет получить общие гидравлические сопротивления.

Вертикальный подъем теплоносителя учитывается как ΔP = ρ g h, где h – высота подъема, g – ускорение свободного падения. Итоговое давление насоса должно быть не меньше суммы потерь на трение и высоты подъема с запасом 10-15% на непредвиденные сопротивления и износ оборудования.

В практике используют также расчет по эмпирическим формулам и гидравлические программы, которые моделируют работу системы с учетом реальных параметров. Это позволяет оптимизировать выбор насоса по напору и производительности.

Рекомендуется проверять результаты расчетов путем замера давления в рабочем режиме и корректировать настройки насоса, чтобы обеспечить стабильную циркуляцию и минимальные энергозатраты.

Определение рабочего давления при выборе циркуляционного насоса

Рабочее давление циркуляционного насоса определяется суммой гидравлических сопротивлений системы и статического напора. Для расчёта учитываются потери давления в трубопроводах, фитингах, запорной арматуре и тепловых приборах.

Формула для определения необходимого давления насоса:

Рраб = ΔPсопр + ΔPстат, где

ΔPсопр – суммарное давление, теряемое на преодоление сопротивления трубопроводов и оборудования, Па;

ΔPстат – статический напор, обусловленный перепадом высот между уровнем подачи и возврата, Па.

Расчёт потерь давления начинается с определения длины труб и типоразмеров, после чего с помощью данных о коэффициентах сопротивления и скоростях потока вычисляется суммарное падение давления.

Статический напор учитывается, если система имеет перепады высот более 1 метра. В этом случае давление рассчитывается как произведение высоты подъёма на плотность теплоносителя и ускорение свободного падения.

Для систем с большим количеством ответвлений и сложной геометрией рекомендуется использовать гидравлическое моделирование или специализированное программное обеспечение для более точного определения давления.

После расчёта рабочего давления выбирается насос с рабочей характеристикой, обеспечивающей подачу необходимого расхода при этом давлении с запасом 10–15 % для компенсации возможных изменений и износа системы.

Следует учитывать, что завышенное давление приводит к излишнему энергопотреблению и быстрому износу оборудования, а недостаточное – к снижению эффективности циркуляции и возможному перегреву.

Влияние температуры и вязкости жидкости на давление насоса

Температура жидкости напрямую влияет на её вязкость, что, в свою очередь, изменяет гидравлическое сопротивление системы и влияет на создаваемое насосом давление. При повышении температуры вязкость воды и большинства теплоносителей снижается, уменьшая потери давления в трубопроводе и облегчающая работу насоса.

Для типичных водяных систем при росте температуры с 20°C до 80°C вязкость уменьшается примерно в 5 раз, что приводит к снижению гидравлических потерь и уменьшению требуемого давления для поддержания заданного расхода.

Вязкость жидкости влияет на следующие параметры насоса:

• Трение внутри рабочего колеса насоса – повышенная вязкость увеличивает сопротивление вращению, снижая эффективность.
• Гидравлические потери в трубах и арматуре – вязкие жидкости создают большее сопротивление, увеличивая требуемое давление для движения потока.
• Тепловые нагрузки на насос – при высокой вязкости повышается нагрузка на подшипники и уплотнения, что сокращает срок службы оборудования.

При выборе и настройке циркуляционного насоса необходимо учитывать вязкостные характеристики теплоносителя при рабочей температуре. Рекомендуется использовать поправочные коэффициенты к паспортным характеристикам насоса, исходя из конкретной вязкости жидкости:

1. При вязкости жидкости менее 1 мм²/с (например, вода при 40–80°C) коррекция давления не требуется.
2. При вязкости от 1 до 5 мм²/с давление насоса следует увеличить на 5–15% для компенсации повышенного сопротивления.
3. Для вязкости свыше 5 мм²/с расчет давления и подбора насоса необходимо выполнять с учетом специальных гидравлических моделей или консультацией производителя.

Таким образом, для точного определения рабочего давления циркуляционного насоса необходимо учитывать изменение вязкости с температурой и адаптировать параметры системы под реальные свойства теплоносителя.

Причины снижения давления и способы их выявления

Снижение давления в системе циркуляционного насоса чаще всего обусловлено несколькими основными факторами, каждый из которых требует специфического подхода к диагностике и устранению.

• Засорение фильтров и сеток

  Загрязнения снижают пропускную способность, увеличивая сопротивление потоку. Для выявления необходимо отключить насос, снять фильтр и проверить его на наличие отложений. Очистка или замена восстанавливает давление.

• Воздушные пробки в системе

  Воздух снижает эффективность работы насоса и приводит к падению давления. Диагностика проводится путем открытия воздухоотводчиков или ручного спуска воздуха. Регулярное обслуживание воздухоотводчиков предотвращает проблему.

• Износ рабочих колес или других элементов насоса

  Механический износ уменьшает производительность и давление. Диагностируется по снижению производительности при постоянных параметрах системы. Решение – ремонт или замена изношенных деталей.

• Утечки в трубопроводах и соединениях

  Падение давления может быть вызвано скрытыми утечками. Выявление проводится визуальным осмотром, а также методом измерения давления до и после отдельных участков системы. Устранение утечек возвращает рабочее давление.

• Изменение вязкости или температуры рабочей жидкости

  Рост вязкости повышает сопротивление движению, что снижает давление. Измерения температуры и вязкости с помощью соответствующих приборов позволяют выявить отклонения. Коррекция температуры или состава жидкости восстанавливает параметры.

• Неправильные настройки или сбои в системе управления насосом

  Ошибочные параметры работы приводят к снижению давления. Проверка контроллеров и программных настроек, а также диагностика электрической части выявляют причины. Корректировка параметров восстанавливает нормальное давление.

Комплексная диагностика с использованием манометров, визуального осмотра и технических испытаний позволяет точно определить источник падения давления и выбрать оптимальный способ устранения.

Вопрос-ответ:

Какое давление создает циркуляционный насос в закрытой системе отопления?

Циркуляционный насос не увеличивает давление в замкнутом контуре отопления в привычном понимании, как, например, насос в водопроводной системе. Он создает напор, выражаемый в метрах водяного столба (м), который помогает преодолевать сопротивление труб, радиаторов, фитингов и другого оборудования. Например, насос с напором 6 метров способен обеспечить циркуляцию воды в системе, где суммарное гидравлическое сопротивление трубопровода и радиаторов не превышает этого значения.

Почему на насосе указывается напор, а не давление в барах?

Производители циркуляционных насосов указывают напор в метрах водяного столба, потому что это напрямую отражает способность насоса преодолевать сопротивление системы. Давление в барах может ввести в заблуждение: оно относится скорее к статическому давлению в системе, а не к способности перекачивать жидкость. Напор учитывает динамику потока и зависит от характеристик трубопровода — диаметра, длины, количества поворотов и арматуры.

Как рассчитать, какой напор должен обеспечивать насос в моей системе отопления?

Для расчета необходимого напора следует определить суммарное гидравлическое сопротивление всех элементов системы. Упрощенно можно использовать формулу: H = R × Q², где H — требуемый напор (м), R — удельное сопротивление системы (м/м³²/ч²), Q — расход теплоносителя (м³/ч). Также применяют практическое правило: на каждый радиатор — около 0,3 метра напора. Однако точный расчет лучше доверить специалисту, особенно при сложной разводке или большой протяженности труб.

Можно ли регулировать давление, создаваемое циркуляционным насосом?

Многие современные циркуляционные насосы позволяют регулировать режим работы. Устройства с тремя фиксированными скоростями обеспечивают разный напор и расход. Более продвинутые модели с электронным управлением адаптируют характеристики под текущие условия системы. Однако речь идет не о давлении в системе, а о мощности потока: изменяя скорость, вы влияете на циркуляцию, а не на статическое давление.

Что будет, если насос подобран с избыточным напором?

Слишком мощный насос может вызвать шум в трубах и радиаторах, усиленный износ арматуры и неравномерное распределение тепла. Также могут возникнуть проблемы с работой термостатических клапанов, так как они рассчитаны на определенное давление. В результате возрастает расход электроэнергии и снижается комфорт в помещениях. Подбор насоса должен быть обоснованным и учитывать фактические характеристики системы.
