Редуктор бытового газового баллона снижает давление с уровня порядка 16–25 бар (внутри баллона) до безопасных для оборудования значений. Типичное давление на выходе большинства бытовых редукторов составляет 28–30 мбар для сжиженного газа пропан-бутан. Этот диапазон оптимален для стабильной работы плит, обогревателей и водонагревателей, подключаемых к баллонам через гибкий шланг.
Использование редуктора с неподходящими параметрами давления может привести к неустойчивому пламени, высокой нагрузке на газовое оборудование или даже к аварийной ситуации. Поэтому при замене редуктора необходимо обязательно сверяться с маркировкой выходного давления, указанной на корпусе устройства или в техническом паспорте. Например, редуктор типа GOK PS 16 имеет номинальное выходное давление 30 мбар при расходе до 1,5 кг/ч.
В условиях пониженных температур давление в баллоне падает, что напрямую влияет на стабильность подачи газа. Однако выходное давление редуктора в этом случае остается постоянным, если устройство исправно и соответствует техническим условиям эксплуатации. Это достигается за счёт встроенного механизма компенсации. Для уверенной работы зимой рекомендуется выбирать редукторы с сертификатом работы при температуре до –20 °C и ниже.

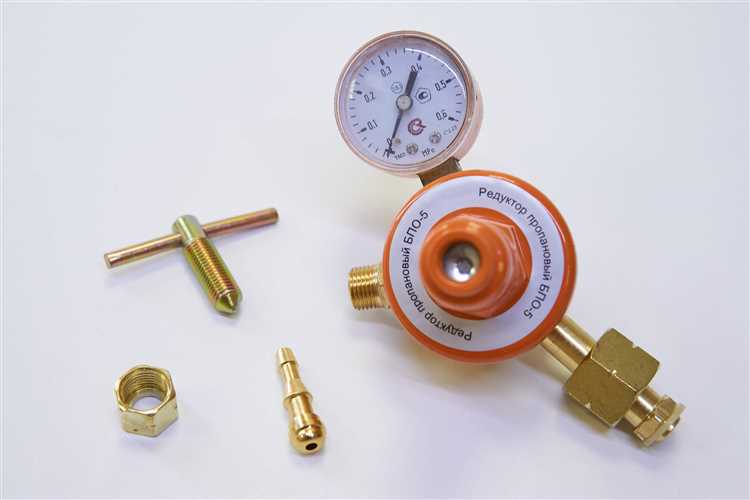

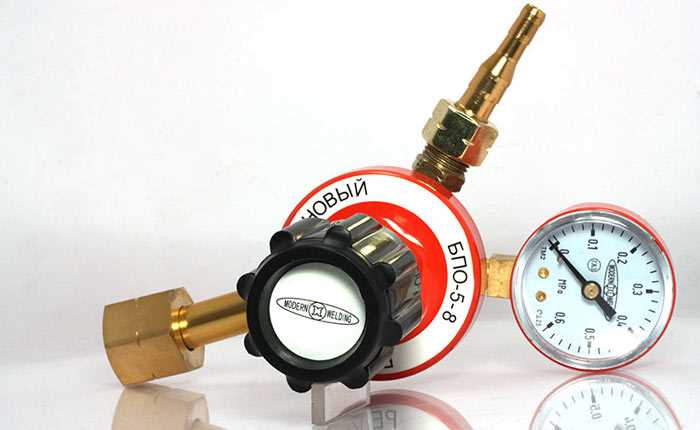

На практике нередко используются редукторы с манометром, позволяющим визуально контролировать давление на входе. Однако для оценки давления именно на выходе необходимо использовать контрольные измерения с помощью тестовых манометров или анализаторов, подключаемых непосредственно после редуктора. Это особенно важно при проектировании газовых линий для нескольких точек потребления.
Какое давление считается нормой на выходе бытового редуктора
Отклонения от нормы могут привести к нестабильной работе оборудования. Недостаточное давление вызывает неполное сгорание газа, а избыточное – перегрев и износ элементов горелок. Поэтому важно подбирать редукторы, соответствующие не только типу газа, но и требуемому выходному давлению.
- Для бытовых плит с пьезоподжигом оптимальное значение – 30 мбар.
- Газовые обогреватели и тепловые пушки также требуют давления в пределах 28–30 мбар.
- Если устройство требует иного давления (например, 37 мбар), необходимо использовать редуктор соответствующего стандарта, обычно с маркировкой давления на корпусе.
Проверка выходного давления возможна с помощью манометра, устанавливаемого между редуктором и потребителем. При обнаружении отклонений редуктор подлежит замене, так как ремонту большинство моделей не подлежат.
Зависимость выходного давления от типа газа в баллоне
Выходное давление редуктора зависит от физических свойств газа, используемого в баллоне. Основное влияние оказывает плотность, давление насыщенных паров и температурная стабильность состава.
Пропан при температуре окружающей среды около +15 °C имеет давление внутри баллона порядка 8–9 бар. Для бытовых нужд редукторы снижают это давление до 28–30 мбар. Это значение оптимально для газовых плит, горелок и отопительных приборов, рассчитанных на стабильную подачу топлива при умеренной нагрузке.
Бутан обладает более низким давлением насыщенных паров – около 2 бар при +15 °C. При использовании чистого бутана редуктор должен обеспечивать рабочее давление в пределах 30–35 мбар, чтобы компенсировать меньшую летучесть. В холодное время года эффективность снижается, что требует замены газа или применения смеси.
Смеси пропана и бутана, используемые в большинстве универсальных баллонов, требуют настройки редуктора в зависимости от преобладающего компонента. При преобладании пропана нормой считается 28–30 мбар, при увеличении доли бутана – до 35 мбар.
Метан, в отличие от сжиженных газов, хранится под высоким давлением и не используется в бытовых баллонах. Для него требуются редукторы с понижением давления с 200 бар до 20–25 мбар при использовании в газовых магистралях, но в контексте баллонного хранения он неприменим.
Для корректной работы оборудования важно использовать редуктор, соответствующий типу газа, указанному на баллоне. Несоответствие может привести к нестабильному пламени, утечкам или повреждению арматуры.
Регулировка выходного давления на редукторе: когда и как
Регулировка выходного давления на редукторе необходима в случаях, когда параметры подачи газа не соответствуют требованиям оборудования. Это может выражаться в нестабильном пламени, снижении мощности горелок или срабатывании защитной автоматики. Контроль и настройку давления следует выполнять строго в соответствии с техническими характеристиками редуктора и подключаемого оборудования.
На большинстве бытовых редукторов регулировка осуществляется с помощью винта или колеса, расположенного под защитным колпачком. Повернув винт по часовой стрелке, давление увеличивается, против – уменьшается. Перед началом регулировки важно:
- Убедиться, что газовая арматура герметична и не имеет утечек.
- Проверить паспортное значение выходного давления для используемого оборудования (например, 30 мбар для плит, обогревателей и т.п.).
- Использовать манометр, подключённый после редуктора, для точного контроля давления.
Регулировку проводят при подключённой нагрузке, так как давление в холостом режиме может отличаться от рабочего. После настройки следует:
- Закрепить регулировочный винт в новом положении.
- Проверить устойчивость пламени и отсутствие колебаний давления.
- Провести контрольное измерение давления через 5–10 минут непрерывной работы оборудования.
Категорически не рекомендуется вносить изменения в редукторы, не предназначенные для регулировки, а также использовать нештатные инструменты. При отсутствии регулировочного механизма редуктор подлежит замене на модель с возможностью настройки. Неправильная регулировка может привести к снижению безопасности и выходу оборудования из строя.
Почему падает давление на выходе и как это устранить
Падение давления на выходе редуктора часто вызвано засорением фильтра, что ограничивает проход газа. Для устранения фильтр необходимо очистить или заменить.
Износ мембраны приводит к неправильной работе редуктора и снижению давления. Замена мембраны или всего редуктора решает проблему.
Частичная или неполная открытость вентиля снижает подачу газа. Проверьте, что вентиль полностью открыт и исправен.
При низком уровне газа в баллоне давление падает из-за уменьшения паровой фазы. Замените баллон или подогрейте его до температуры выше +15 °C для восстановления давления.
Утечки в соединениях вызывают нестабильность давления. Для диагностики нанесите мыльный раствор на резьбы и места соединений, устраните выявленные протечки.
Неподходящий редуктор для типа газа или диапазона давления вызывает снижение эффективности. Используйте редуктор, соответствующий газу и техническим параметрам системы.
Допустимые колебания давления при подключении газовых приборов
Выходное давление редуктора бытового газового баллона должно находиться в пределах, обеспечивающих стабильную и безопасную работу подключенных приборов. Для большинства бытовых газовых устройств нормальным считается давление в диапазоне от 20 до 50 мбар. Колебания давления в пределах ±10% от установленного значения считаются допустимыми и не влияют на эффективность работы оборудования.
Если давление падает ниже 18 мбар, возможны перебои в горении и снижение мощности газовых приборов. При превышении давления выше 55 мбар возрастает риск выхода из строя запорных и регулирующих элементов, а также ухудшается качество горения с увеличением выбросов продуктов сгорания.
Для обеспечения минимальных колебаний давления следует регулярно проверять состояние редуктора, особенно уплотнителей и мембран. Забитые фильтры и механические повреждения редуктора вызывают нестабильность давления и требуют своевременной замены или ремонта.
При использовании нескольких газовых приборов на одной линии суммарный расход влияет на давление. Рекомендуется не превышать расчетную пропускную способность редуктора и газовой магистрали, чтобы колебания давления не выходили за допустимые пределы.
В установках с высокими требованиями к стабильности давления применяют дополнительные регуляторы или стабилизаторы давления, обеспечивающие точность поддержания выходного давления с отклонениями не более ±5%.
Для контроля колебаний давления полезно устанавливать манометры на выходе редуктора и проводить периодические измерения в процессе эксплуатации. Это позволяет выявить ранние признаки износа оборудования и избежать аварийных ситуаций.
Как проверить давление на выходе редуктора в домашних условиях
Для измерения давления на выходе редуктора потребуется манометр с диапазоном от 0 до 5 бар, оборудованный штуцером для подключения к редуктору. Манометр необходимо подключить к выходному патрубку редуктора, предварительно убедившись в герметичности соединения.
Перед началом измерений откройте газовый баллон и дайте системе стабилизироваться в течение 1–2 минут. Считайте показания манометра в статическом режиме без включения газового прибора. Нормальное рабочее давление на выходе бытового редуктора обычно находится в диапазоне 0,5–1,0 бар, в зависимости от модели и типа газа.
Для проверки давления под нагрузкой включите подключённый газовый прибор и снова замерьте давление на выходе редуктора. Допустимое падение давления при работе не должно превышать 15–20 % от номинального значения. Если давление значительно ниже, вероятны засоры, неисправности мембраны или превышение расхода газа.
При отсутствии манометра можно использовать тест-полоску для определения утечки и давления по характеру пламени газового прибора: стабильное голубое пламя указывает на нормальное давление, жёлтое или прерывистое – на снижение давления.
Регулярная проверка давления на выходе редуктора позволяет выявить неисправности и избежать аварийных ситуаций. При выявлении отклонений рекомендуется обратиться к специалисту для ремонта или замены оборудования.
Требования к редуктору при подключении к плитам и отопительным приборам
Редуктор должен обеспечивать стабильное выходное давление, соответствующее техническим характеристикам подключаемого прибора. Для бытовых плит и отопительных устройств обычно требуется давление в диапазоне 0,015–0,03 МПа (150–300 мбар). Отклонения от нормы могут привести к нестабильной работе, снижению КПД и повышенной опасности эксплуатации.
Редуктор обязан иметь встроенный предохранительный клапан, способный сбрасывать избыточное давление, превышающее допустимые параметры, во избежание аварийных ситуаций. Диаметр выходного патрубка должен соответствовать диаметру газовой линии для предотвращения гидравлических потерь и колебаний давления.
Материалы редуктора должны быть устойчивы к воздействию пропана, бутана и природного газа, а также выдерживать рабочие температуры от –40 °C до +50 °C без потери герметичности и функциональности.
При выборе редуктора необходимо обращать внимание на максимальную пропускную способность, которая должна быть не менее чем на 20% выше максимального расхода газа подключенного прибора. Для плит это обычно от 1,5 до 3 м³/час, для отопительных приборов – до 10 м³/час.
Редуктор должен соответствовать требованиям ГОСТ 5492-2012 или аналогичных нормативных документов по безопасности газового оборудования. Это включает обязательную проверку на герметичность, прочность корпуса и правильность регулировки выходного давления.
Подключение должно осуществляться с использованием гибких газовых шлангов, выдерживающих рабочее давление не менее 0,5 МПа и оборудованных быстросъемными фитингами с уплотнительными прокладками из стойких к газам материалов.
Не допускается установка редуктора с повреждениями мембраны, регулятора или уплотнений. Все соединения должны быть дополнительно проверены на отсутствие утечек с помощью мыльного раствора или специализированных газоанализаторов.
Влияние температуры окружающей среды на стабильность давления
Температура окружающей среды существенно влияет на давление газа на выходе редуктора. При понижении температуры газ сжимается, что приводит к уменьшению давления в баллоне и нестабильной работе редуктора. Например, при снижении температуры с +20°C до 0°C давление пропана в баллоне падает примерно на 25%. Это отражается на подаче газа к плитам и отопительным приборам, вызывая перебои или снижение мощности горения.
Повышение температуры, напротив, увеличивает давление внутри баллона, но редукторы рассчитаны на ограниченный диапазон давления, поэтому повышение температуры свыше +40°C может вызвать срабатывание предохранительных клапанов и сброс избыточного давления. Для стабильной работы рекомендуется эксплуатировать газовые баллоны и редукторы в диапазоне температур от -20°C до +40°C.
Для компенсации влияния температуры следует использовать редукторы с теплоизоляцией или размещать баллоны в помещениях с контролируемым климатом. При эксплуатации на улице зимой рекомендуется утеплять баллон и редуктор, избегая прямого контакта с морозным воздухом.
Резкие колебания температуры приводят к кратковременным перепадам давления на выходе, что негативно сказывается на стабильности подачи газа. В технической документации рекомендуемый предел изменения давления на выходе редуктора при изменении температуры не должен превышать ±10% от номинального значения.
Вопрос-ответ:
Какое давление обычно должно быть на выходе бытового газового редуктора?
Стандартное выходное давление большинства бытовых газовых редукторов находится в диапазоне от 20 до 30 мбар. Это значение обеспечивает стабильную подачу газа к плитам и отопительным приборам, поддерживая эффективное и безопасное горение. Давление ниже указанного уровня может привести к недостаточному горению, а слишком высокое — к риску повреждения оборудования.
Почему давление на выходе редуктора может неожиданно снизиться в процессе эксплуатации?
Снижение давления связано с несколькими факторами: загрязнение фильтров или мембраны редуктора, частичное закрытие вентилей, недостаточный уровень газа в баллоне или наличие повреждений в соединениях. Изношенные или засорённые компоненты редуктора уменьшают его пропускную способность, что ведёт к падению давления на выходе.
Как температура окружающей среды влияет на давление газа после редуктора?
Температура оказывает прямое воздействие на давление в системе. При низких температурах газ сжимается меньше, что снижает давление на выходе. Кроме того, холод может вызывать замерзание влаги внутри редуктора, ухудшая его работу. В жаркую погоду газ расширяется, что может привести к кратковременному повышению давления. Для сохранения стабильности используют редукторы с теплоизоляцией или регулируют настройки в зависимости от температуры.
Можно ли самостоятельно проверить правильность давления на выходе газового редуктора? Как это сделать?
Проверка давления возможна с помощью манометра, который подключается к выходному патрубку редуктора. Для этого необходимо отключить газовую плиту или прибор, установить манометр, открыть вентиль и зафиксировать показания. Давление должно соответствовать техническим нормам, указанным в паспорте оборудования. Если манометра нет, оценить состояние можно по стабильности и качеству горения пламени, но такой способ менее точен.
Какие требования предъявляются к редукторам при подключении к газовым плитам и отопительным приборам?
Редуктор должен обеспечивать постоянное и стабильное давление, соответствующее параметрам подключаемого оборудования. Важна точность регулировки и наличие защитных элементов от перепадов и аварийных ситуаций. Материалы конструкции должны быть устойчивы к коррозии и воздействию газа. Также необходимо соблюдать совместимость с типом используемого газа (пропан, бутан), а монтаж выполнять с учётом рекомендаций производителя и правил безопасности.
