Какое сечение кабеля для домашней проводки в квартире

Выбор сечения кабеля напрямую влияет на безопасность и стабильную работу электропроводки. При недостаточном сечении возрастает риск перегрева, расплавления изоляции и возгорания. Номинальный ток, потребляемый бытовыми приборами, должен соответствовать пропускной способности проводника, иначе возрастает нагрузка на сеть и автоматические выключатели не справляются с защитой линии.

Для освещения применяются кабели сечением 1,5 мм², которые рассчитаны на ток до 16 А. Розеточные группы требуют провод сечением не менее 2,5 мм² – при меди он выдерживает до 25 А. Если к розетке подключаются энергоёмкие устройства, например, обогреватель или стиральная машина, допускается прокладка отдельной линии с сечением 4 мм².

Медные кабели предпочтительнее алюминиевых: при одинаковом токе они имеют меньшие габариты, устойчивее к коррозии и обеспечивают лучший контакт в клеммах. Алюминий допустим только при замене старой проводки в домах советской постройки, при этом его сечение увеличивается минимум на 30% по сравнению с медным аналогом.

Перед выбором кабеля следует учесть общую нагрузку в сети, протяженность линии, способ прокладки и тип автоматов. Расчет сечения желательно выполнять по ПУЭ и СНиП, а также учитывать поправочные коэффициенты при нестандартных условиях эксплуатации.

Как определить нужное сечение кабеля по мощности бытовых приборов

Чтобы выбрать сечение кабеля, необходимо суммировать мощность всех устройств, подключённых к конкретной линии. Это позволит определить нагрузку в киловаттах и рассчитать ток, который будет проходить по проводнику.

Для расчёта тока применяется формула:

I = P / (U × cos φ)

• I – сила тока в амперах;
• P – суммарная мощность приборов в ваттах;
• U – напряжение сети (обычно 220 В);
• cos φ – коэффициент мощности (для бытовых приборов чаще всего принимается 1).

Например, если в одной группе задействованы бойлер (2000 Вт), стиральная машина (1500 Вт) и фен (1800 Вт), суммарная мощность составляет 5300 Вт. Подставляя в формулу: I = 5300 / 220 ≈ 24 А.

После получения тока необходимо подобрать сечение кабеля по допустимой нагрузке. Для медных проводов принято:

• сечение 1,5 мм² – до 19 А (максимум для освещения);
• сечение 2,5 мм² – до 27 А (подходит для розеток);
• сечение 4 мм² – до 38 А (используется для мощных потребителей, например, варочной панели);
• сечение 6 мм² – до 46 А (например, вводной кабель в квартиру).

При выборе учитываются не только мощность и ток, но и длина линии: если длина превышает 20 метров, стоит увеличить сечение на один уровень, чтобы избежать потерь напряжения.

Для алюминиевых кабелей расчёты аналогичны, но допустимые токи ниже. Например, кабель 2,5 мм² выдерживает до 21 А, а 4 мм² – до 28 А.

Также нужно учитывать тип прокладки: при скрытой прокладке (в штукатурке или гофре) допустимая нагрузка снижается примерно на 15–20% по сравнению с открытой прокладкой.

После расчёта рекомендуется использовать автомат защиты с номиналом, соответствующим расчетному току, но не превышающим допустимую нагрузку кабеля. Например, при сечении 2,5 мм² предельный ток – 27 А, значит автомат ставят на 16 или 20 А, но не выше.

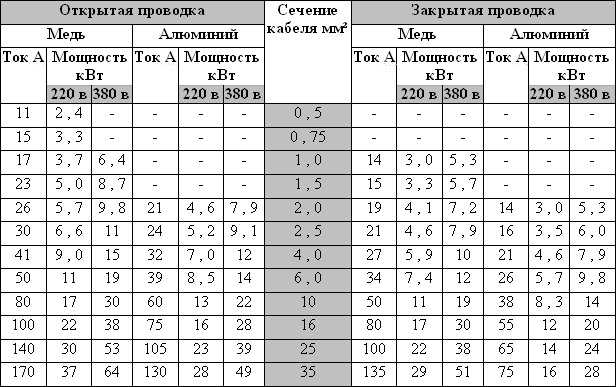

Допустимая токовая нагрузка для разных сечений медного кабеля

Для медных проводников токовая нагрузка зависит от сечения и способа прокладки. При прокладке в трубах или гофротрубах токовая нагрузка снижается из-за ухудшения теплоотвода.

1.5 мм² выдерживает ток до 16-18 А, подходит для освещения и небольших бытовых приборов.

2.5 мм² рассчитан на ток 20-25 А, часто используется для розеточных линий и техники средней мощности.

4 мм² допускает ток до 32-35 А, применяется для мощных электроприборов и кухонных групп.

6 мм² выдерживает ток 40-45 А, подходит для электроплит, кондиционеров и других энергозатратных устройств.

10 мм² используется при нагрузках свыше 55 А, например, для подключения электропечей или котлов.

При прокладке в условиях ограниченного охлаждения допустимый ток следует уменьшать на 20-30%. При больших длинах кабеля важно учитывать падение напряжения и выбирать сечение с запасом.

Выбор сечения кабеля при однофазной и трёхфазной проводке

При однофазной проводке стандартное напряжение составляет 230 В, ток нагрузки рассчитывается исходя из суммарной мощности подключаемых приборов. Для розеточных групп обычно выбирают кабель с сечением 2,5 мм², выдерживающий ток до 25 А. Для освещения достаточно 1,5 мм² с током до 16 А. При подключении мощных электроприборов (электрическая плита, бойлер) минимальное сечение кабеля должно быть 4 мм² и выше, в зависимости от тока нагрузки.

Для трёхфазной проводки с напряжением 400 В ток распределяется по трем фазам, что позволяет использовать меньшие сечения кабеля при той же мощности. Обычно для бытовых трёхфазных вводов применяют кабели с сечением от 4 до 10 мм², учитывая максимальный ток каждой фазы и длину линии для снижения падения напряжения. Для подключения трёхфазных электроприборов с мощностью свыше 7 кВт рекомендуется использовать кабель не менее 6 мм².

При расчёте сечения важно учитывать не только ток, но и условия прокладки: температура, способ укладки, наличие нескольких кабелей в пучке. Для повышения безопасности допускается выбирать кабель с запасом по сечению на 20-30% от расчётного значения. Уменьшение сечения приводит к перегреву и снижению срока службы проводки.

Влияние длины кабеля на выбор сечения при разводке в квартире

При увеличении длины кабеля возрастает сопротивление проводника, что приводит к падению напряжения на линии. Чтобы избежать снижения напряжения более чем на 5%, необходимо учитывать длину кабеля при выборе сечения.

Например, для нагрузки в 16 А и длине кабеля свыше 20 метров рекомендуется увеличить сечение медного провода с 2,5 мм² до 4 мм². При длине свыше 40 метров может потребоваться сечение 6 мм² для сохранения нормального уровня напряжения.

Расчёт падения напряжения проводится по формуле: ΔU = (2 × L × I × R) / 1000, где ΔU – падение напряжения в вольтах, L – длина кабеля в метрах, I – ток нагрузки в амперах, R – сопротивление проводника на 1 км в омах.

Если расчетное падение напряжения превышает допустимый уровень, необходимо увеличить сечение кабеля или сократить длину линии. Игнорирование этого фактора может привести к перегреву проводника и снижению срока службы электрооборудования.

В квартирах чаще всего используют медные кабели с сечением от 1,5 до 6 мм². Для точного выбора сечения с учётом длины линии и нагрузки рекомендуется применять специализированные калькуляторы или консультироваться с электриком.

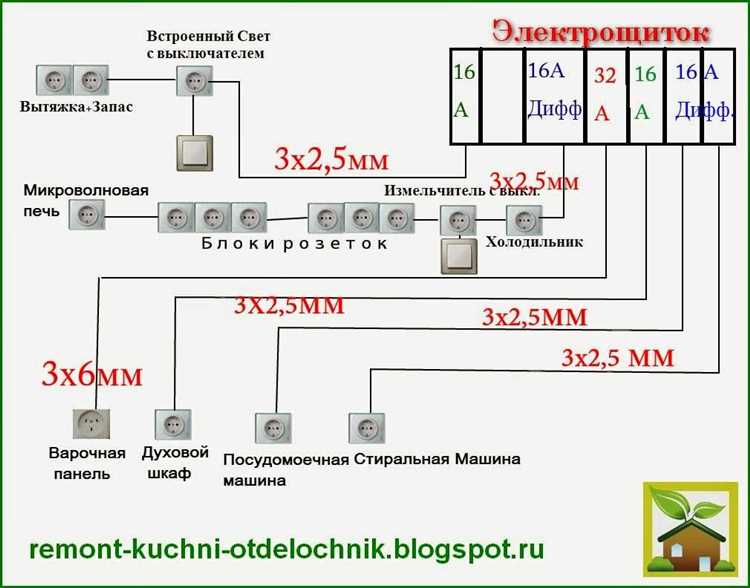

Какое сечение выбрать для розеточной группы и освещения

Для розеточной группы обычно применяют медный кабель с сечением жил 2.5 мм². Такое сечение обеспечивает безопасную работу при нагрузке до 20-25 А, что подходит для большинства бытовых приборов и электроприборов, подключаемых к розеткам. Если планируется подключение мощных устройств (например, электрочайников, микроволновок, пылесосов), лучше придерживаться именно этого значения, чтобы избежать перегрева проводки.

Для освещения стандартной квартиры достаточно использовать кабель с сечением 1.5 мм². Он рассчитан на ток до 16 А, что с запасом покрывает потребности осветительных приборов, включая LED и энергосберегающие лампы. В случае длинных линий освещения или большой нагрузки (много точек света на одной линии) следует рассчитать нагрузку и при необходимости увеличить сечение.

При выборе сечения важно учитывать особенности установки: для скрытой проводки в стенах и потолках, а также для распределительных коробок допускается строгое соблюдение нормативов ПУЭ. Также рекомендуется учитывать запас на будущее расширение электросети.

Сечение кабеля для подключения варочной панели и духового шкафа

Для варочной панели и духового шкафа обычно применяется отдельная линия с собственным автоматом защиты. Минимальное сечение медного кабеля для подключения варочной панели мощностью до 7 кВт – 4 мм². При мощности от 7 до 11 кВт рекомендуется кабель сечением 6 мм². Для духового шкафа мощностью до 3 кВт достаточно 2.5 мм².

Если варочная панель и духовой шкаф подключаются к одной линии, суммарная мощность влияет на выбор сечения. При общей нагрузке до 8 кВт достаточно 4 мм², свыше – 6 мм². Важно учитывать длину кабеля: при расстоянии более 15 метров лучше увеличить сечение на 1 класс для компенсации падения напряжения.

Для однофазного подключения варочной панели и духового шкафа с напряжением 220 В рекомендуется использовать кабель с жилой медного провода и изоляцией не ниже ВВГнг. При трёхфазном подключении (380 В) сечение может быть уменьшено за счёт распределения нагрузки по фазам, но обычно не менее 2.5 мм² на фазу.

Автомат защиты должен соответствовать максимальному токовому значению кабеля. Для 4 мм² это 25-32 А, для 6 мм² – 40 А. Перекрытие по току или недостаточное сечение ведёт к перегреву и снижению безопасности. Прокладку кабеля следует вести с учётом возможности теплоотвода и избегать перегибов.

Особенности выбора сечения кабеля при скрытой и открытой прокладке

При скрытой прокладке кабеля тепловое рассеяние ограничено стеной или другими конструктивными элементами, что снижает эффективность охлаждения жил. Это требует увеличения сечения кабеля на 10–15% по сравнению с открытой прокладкой для компенсации повышения температуры и предотвращения перегрева.

Для открытой прокладки кабель лучше охлаждается окружающим воздухом, поэтому можно использовать сечение, близкое к минимально необходимому по току нагрузки. Однако при длительных участках кабельных линий или высокой плотности монтажа рекомендуется учитывать возможное объединение кабелей, что снижает теплоотдачу и требует увеличения сечения.

При выборе сечения учитывается материал жил (медь или алюминий), так как у алюминия теплопроводность ниже, и он требует большего сечения для одинаковой нагрузки. Для скрытой прокладки предпочтительнее использовать медный кабель с сечением не менее 2.5 мм² для освещения и 4 мм² и выше для розеточных линий.

Если скрытая прокладка выполняется в бетонных или кирпичных стенах, необходимо выбирать кабель с изоляцией, устойчивой к механическим нагрузкам и повышенной температуре, например, ПВ-3 или NYM. При открытой прокладке на стенах из гипсокартона или пластиковых каналов допустимо использование менее стойкой изоляции, но с обязательной защитой от механических повреждений.

Рекомендуется предусматривать запас по сечению не менее 20% при скрытой прокладке для участков с длительным током нагрузки и возможности будущих изменений схемы. Для открытой прокладки такой запас допустим при условии минимального теплового влияния и правильного распределения кабелей.

Нормативные документы, регулирующие выбор сечения кабеля в жилых помещениях

Для жилых помещений важны следующие ключевые положения ПУЭ:

• Максимально допустимый ток для жилого кабеля не должен превышать номинальный ток защиты автоматического выключателя.
• Сечение кабеля выбирается по току нагрузки с учётом длины линии, чтобы минимизировать падение напряжения.
• Условия прокладки (скрытая, открытая, внутри труб) влияют на тепловыделение и, соответственно, на допустимый ток.

Также действует ГОСТ Р 50571.5.52-2011 (часть стандарта МЭК 60364), который регламентирует требования безопасности и монтажа электропроводок в жилых зданиях, в том числе по выбору сечения проводников.

При выборе сечения следует руководствоваться следующими нормативами:

1. ПУЭ, глава 1.3 – параметры проводников и их выбор;
2. ГОСТ Р 50571.5.52-2011 – монтажные требования для жилых зданий;
3. СП 31-110-2003 – строительные нормы и правила по электротехническому оборудованию;
4. Технические условия производителя кабеля – учитываются для проверки соответствия характеристик.

Использование нормативов обеспечивает правильный подбор сечения, что исключает перегрев, снижает риск повреждений и продлевает срок эксплуатации электропроводки.

Вопрос-ответ:

Как правильно подобрать сечение кабеля для розеточной группы в квартире?

Для выбора сечения кабеля, питающего розеточную группу, нужно учитывать суммарную мощность подключаемых приборов и максимальный ток, который будет проходить по линии. Обычно для стандартных розеток в жилых помещениях применяют кабель с сечением 2.5 мм² из меди. Такой провод выдержит нагрузку до 20–25 ампер, что достаточно для большинства бытовых приборов. Если планируется подключение мощного оборудования, например, кондиционера или электрочайника, рекомендуется увеличить сечение до 4 мм². Дополнительно учитывается длина кабеля — при большой протяжённости лучше выбрать более толстый провод, чтобы избежать падения напряжения.

Почему нельзя использовать кабель с меньшим сечением, чем требуется?

Если сечение кабеля будет меньше необходимого, проводник может перегреваться при прохождении тока, что создает риск повреждения изоляции и короткого замыкания. Это также ведёт к значительным потерям электроэнергии и снижению напряжения на нагрузке, что отрицательно сказывается на работе приборов. Низкое сечение увеличивает нагрузку на автоматические выключатели и может привести к их преждевременному срабатыванию или поломке. Такой подход снижает безопасность и надёжность всей электросети в квартире.

Как влияет длина кабеля на выбор сечения при разводке в квартире?

Длина кабеля влияет на сопротивление проводника, что вызывает снижение напряжения по мере удаления от источника питания. Чем длиннее провод, тем большее сопротивление и выше риск падения напряжения ниже допустимого уровня для бытовой техники. Чтобы компенсировать этот эффект, при больших расстояниях рекомендуется увеличить сечение кабеля. Это уменьшит сопротивление и обеспечит стабильное напряжение на потребителях. Расчёты обычно делают с учётом мощности нагрузки и максимальной длины линии.

Можно ли использовать алюминиевый кабель для электропроводки в квартире вместо медного?

Алюминиевый кабель встречается реже в жилых помещениях, поскольку у него выше сопротивление и хуже механические свойства по сравнению с медным. Для передачи одинакового тока алюминиевый провод требует большего сечения, что усложняет прокладку и соединения. Также алюминий подвержен коррозии и окислению контактов, что снижает надежность. В современных квартирах предпочтение обычно отдают медному кабелю за его долговечность и стабильные характеристики. Если все же применяется алюминий, нужно строго соблюдать нормы и использовать соответствующие типы проводов и креплений.

Какое сечение кабеля нужно для подключения варочной панели и духовки?

Варочные панели и духовые шкафы обычно потребляют значительную мощность — от 3 до 7 кВт. Для их питания часто применяют кабель с сечением не менее 4 мм² из меди. В некоторых случаях, особенно при трехфазном подключении, сечение может быть увеличено до 6 мм². Выбор зависит от мощности приборов, типа подключения и длины линии. Важно обеспечить надежное соединение и защиту автоматами с соответствующими параметрами, чтобы предотвратить перегрузки и обеспечить безопасность эксплуатации.
