Выбор между автотрансформатором и классическим трансформатором напрямую зависит от особенностей электрической системы, требований к безопасности и экономическим показателям проекта. Несмотря на схожесть в базовом принципе работы – электромагнитной индукции – конструктивные и эксплуатационные различия между ними существенны.
Классический трансформатор имеет две полностью изолированные обмотки: первичную и вторичную. Это обеспечивает гальваническую развязку между входом и выходом, что критично в цепях, где важно исключить возможность прямого прохождения напряжения в случае аварии. Коэффициент трансформации зависит от числа витков в обмотках, и типовая эффективность таких устройств находится в диапазоне 95–98% при высокой надёжности.

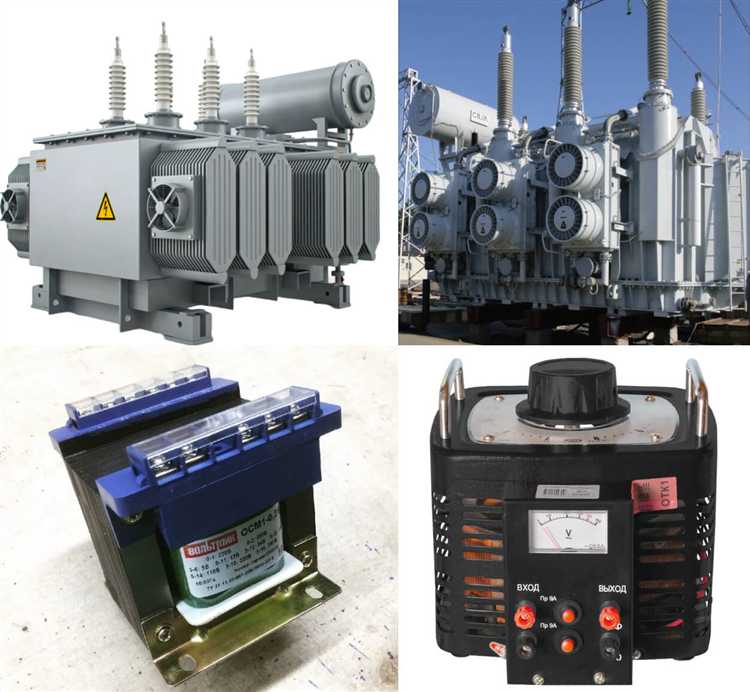

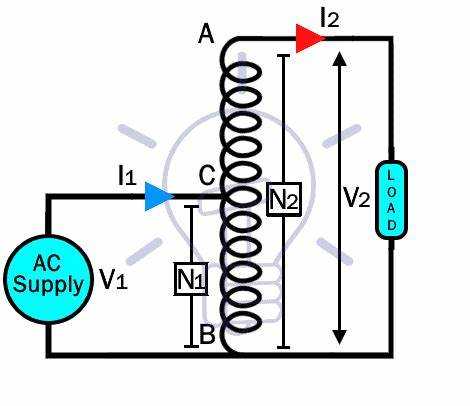

В автотрансформаторе используется общая часть обмотки, которая выполняет как функции первичной, так и вторичной цепи. Это уменьшает количество меди и стали, снижает вес и габариты устройства. Однако отсутствие гальванической развязки ограничивает его применение в сетях, где важно обеспечить защиту от перенапряжений или токов утечки. Эффективность автотрансформаторов достигает 98–99%, что делает их привлекательными для промышленных нужд, особенно при малой разнице между входным и выходным напряжением.
Выбор устройства должен основываться на анализе условий эксплуатации. При необходимости электробезопасности предпочтение следует отдать классическим трансформаторам. В ситуациях, где критичны компактность и высокий КПД, рациональнее использовать автотрансформатор.
Чем отличается конструкция автотрансформатора и обычного трансформатора

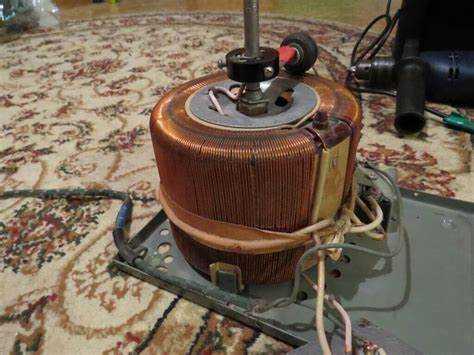

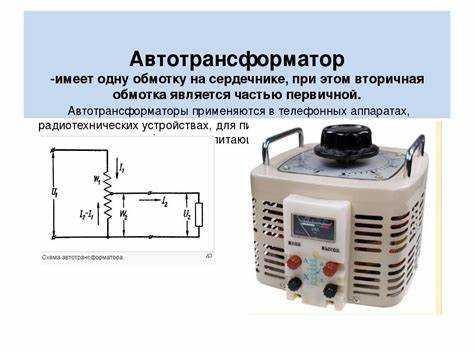

Ключевое конструктивное отличие автотрансформатора заключается в наличии единственной обмотки, совмещающей функции первичной и вторичной. В отличие от классического трансформатора, где обмотки физически раздельны и электрически не связаны, автотрансформатор использует одну общую обмотку с отводами, что уменьшает количество меди и стали в конструкции.

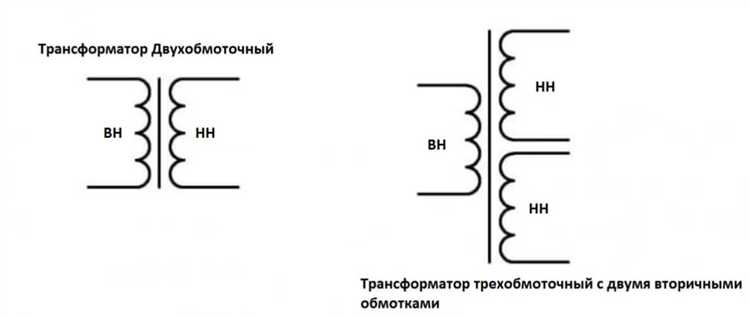

В обычном трансформаторе первичная и вторичная обмотки намотаны на магнитопровод независимо друг от друга. Это обеспечивает гальваническую развязку между входной и выходной цепями, что критично при работе с изоляционными барьерами и повышенными требованиями безопасности.
Автотрансформатор не обеспечивает гальванической изоляции, поскольку ток между обмотками передается не только электромагнитной индукцией, но и напрямую через проводниковую связь. Это снижает уровень защиты от перегрузок и пробоя, но упрощает конструкцию и повышает КПД за счёт уменьшения потерь в меди и стали.
Компоновка автотрансформатора требует точного расчёта положения отводов и выбора провода с учетом плотности тока, поскольку один и тот же участок обмотки работает одновременно в двух режимах. В обычных трансформаторах обмотки проектируются и наматываются независимо, что облегчает расчёт теплового режима и упрощает ремонт.
Габаритные размеры автотрансформатора при той же мощности заметно меньше за счёт сокращённого количества меди и магнитного материала. Однако такое упрощение оправдано только при незначительной разнице между входным и выходным напряжением, что ограничивает область применения.
Как влияет общая обмотка автотрансформатора на безопасность
В автотрансформаторе первичная и вторичная цепи связаны гальванически через общую обмотку. Это ключевое отличие от классического трансформатора, где обмотки полностью изолированы. Такая конструкция снижает уровень электрической изоляции между входом и выходом, что влияет на безопасность эксплуатации устройства.
Отсутствие гальванической развязки означает, что при повреждении изоляции или коротком замыкании на стороне высокого напряжения опасный потенциал может быть передан напрямую на сторону низкого напряжения. Это особенно критично при подключении чувствительного или обслуживаемого вручную оборудования.
Основные риски, связанные с общей обмоткой автотрансформатора:
- При пробое изоляции на участке высокой разности потенциалов возможен ток утечки на заземлённый корпус оборудования.
- Снижение эффективности защитных мероприятий (УЗО, автоматические выключатели), если они рассчитаны на гальваническую развязку.
- Повышенная вероятность поражения электрическим током при обслуживании, особенно в промышленных условиях.
Чтобы минимизировать риски, рекомендуется:
- Не использовать автотрансформаторы в цепях, где требуется полная электрическая изоляция между участками.
- Обеспечивать надёжное заземление корпуса и использовать устройства дифференциальной защиты с высокой чувствительностью.
- Избегать подключения автотрансформаторов к цепям с прямым доступом обслуживающего персонала при работе под напряжением.
Таким образом, конструктивная особенность общей обмотки делает автотрансформаторы менее безопасными по сравнению с классическими трансформаторами в ситуациях, где критически важна электрическая изоляция. Выбор типа трансформатора должен учитывать специфику оборудования и характер эксплуатационных условий.
В каких случаях выгоднее использовать автотрансформатор по габаритам и массе
Автотрансформаторы целесообразно применять в тех ситуациях, где требуется минимизация массы и объёма оборудования при сохранении необходимой мощности. Это особенно актуально при небольшом соотношении между входным и выходным напряжениями, например 220/200 В или 400/380 В.
При передаче энергии в пределах одного предприятия, где нет гальванической развязки между цепями, автотрансформатор может быть на 30–50% легче и компактнее классического трансформатора той же мощности. Это обусловлено отсутствием второго полного виткового контура: часть обмотки является общей, что сокращает объём меди и магнитопровода.
В мобильных установках, на морских судах, в авиационной технике и на транспорте, где каждый килограмм имеет значение, автотрансформатор обеспечивает преимущество за счёт меньшего веса. Например, в преобразователях частоты или пускорегулирующей аппаратуре снижение массы до 40% позволяет упростить монтаж и облегчить охлаждение.
В ограниченных по пространству шкафах и щитах автотрансформаторы позволяют экономить до 60% объёма по сравнению с обычными трансформаторами. Это особенно выгодно в системах распределения напряжения внутри зданий, центров обработки данных и телекоммуникационного оборудования.
Однако применять автотрансформаторы следует только при отсутствии требований к гальванической развязке и при контролируемой помехозащищённости цепей. При наличии критичных помех или требований электробезопасности предпочтение остаётся за классическим трансформатором.
Почему автотрансформатор не обеспечивает гальваническую развязку
Основное отличие автотрансформатора заключается в наличии общей части обмотки, используемой одновременно для первичной и вторичной цепи. Это означает, что между входной и выходной сторонами отсутствует полная электрическая изоляция – они соединены проводящим путем через общую обмотку.
При работе классического трансформатора между первичной и вторичной обмотками сохраняется гальваническая развязка, так как они намотаны независимо и взаимодействуют исключительно через магнитное поле сердечника. Такой подход предотвращает прямое прохождение токов и напряжений между цепями.

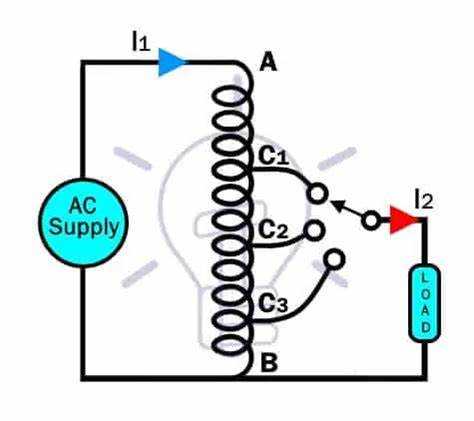

В автотрансформаторе напряжение во вторичной цепи формируется за счёт отвода от общей обмотки, что делает возможным распространение перенапряжений, помех и потенциальных замыканий с одной стороны на другую. Это исключает возможность использовать автотрансформаторы в системах, где критически важна защита оборудования и персонала от высокого напряжения, например, в медицинских установках или промышленных контроллерах с гальванической изоляцией.
Если возникает пробой изоляции внутри автотрансформатора, ток из первичной цепи может напрямую попасть в нагрузку. Поэтому при проектировании необходимо учитывать, что автотрансформатор не подходит для задач, требующих физического разделения цепей.
Рекомендуется использовать автотрансформаторы только в тех случаях, где отсутствует потребность в гальванической развязке и обеспечены другие способы защиты от аварийных режимов – например, автоматическое отключение при коротком замыкании и контроль уровня изоляции.
Как различается КПД при одинаковой нагрузке у двух типов трансформаторов
Коэффициент полезного действия автотрансформатора при равной нагрузке обычно выше, чем у классического трансформатора. Это объясняется тем, что часть энергии в автотрансформаторе передаётся не через магнитное поле, а напрямую по проводнику между общей и ответвлённой обмотками. Такой принцип снижает потери на вихревые токи и гистерезис в сердечнике.
Например, при передаче мощности 10 кВА с напряжением 220/110 В классический трансформатор обеспечивает КПД около 96–97%, тогда как у автотрансформатора в аналогичных условиях КПД может достигать 98,5–99%. Разница становится особенно заметной при малом диапазоне преобразования напряжений – например, при понижении с 230 до 200 В.
Снижение потерь достигается за счёт меньшей массы активных материалов. У автотрансформатора в аналогичных условиях меньше меди и железа, что уменьшает активные и реактивные потери. Кроме того, из-за меньшего количества витков снижается сопротивление обмоток, что напрямую влияет на снижение тепловых потерь.
Рекомендуется использовать автотрансформаторы в случаях, где важна максимальная эффективность при фиксированной нагрузке и не требуется гальваническая развязка. При этом следует учитывать, что повышение КПД может сопровождаться снижением уровня электробезопасности.
Можно ли заменить классический трансформатор автотрансформатором в схеме
Автотрансформатор и классический трансформатор выполняют схожие функции по преобразованию напряжения, но принципиально отличаются конструкцией и характеристиками. Замена классического трансформатора автотрансформатором возможна только при условии, что в схеме не требуется гальваническая развязка между первичной и вторичной обмотками. Автотрансформатор имеет общую обмотку, что исключает электрическую изоляцию, присущую классическому трансформатору.
В случаях, когда схема критична к безопасности и помехоустойчивости, использование автотрансформатора нежелательно. Например, в медицинском оборудовании, силовых установках с изоляционными требованиями и при подключении чувствительной электроники замена невозможна без изменения принципа работы и дополнительных мер защиты.
Если нагрузка требует регулировки напряжения с минимальными потерями и допускается отсутствие гальванической развязки, автотрансформатор может эффективно заменить классический трансформатор. Это приводит к снижению массы, уменьшению объема и повышению КПД благодаря уменьшению количества меди и меньшим потерям в обмотках.
При проектировании схем с автотрансформаторами необходимо тщательно учитывать параметры нагрузки и риски коротких замыканий, так как аварийные режимы автотрансформатора могут привести к более серьезным последствиям из-за отсутствия разделения цепей. Рекомендуется использовать защитные устройства, ограничивающие ток и предотвращающие перегрузки.
Таким образом, замена классического трансформатора автотрансформатором оправдана лишь в технически обоснованных случаях, когда требования к изоляции не являются обязательными, а преимущества по массе, габаритам и КПД имеют приоритет. Во всех остальных ситуациях сохранение классической конструкции является обязательным.
На что обратить внимание при выборе между автотрансформатором и трансформатором
Первый ключевой критерий – необходимость гальванической развязки. Если схема требует изоляции между входом и выходом для защиты или снижения помех, классический трансформатор обязателен, так как автотрансформатор не обеспечивает такую развязку.
Следующий важный фактор – диапазон изменения напряжения. Автотрансформаторы эффективно работают при небольших перепадах (обычно до 30–40% изменения напряжения), тогда как классические трансформаторы позволяют более гибко задавать соотношения напряжений без ограничений.
Обратите внимание на нагрузку и мощность. Автотрансформатор при тех же параметрах имеет меньший вес и габариты, что выгодно при высоких мощностях и ограниченном пространстве. Однако при полной нагрузке по току требуется учитывать повышенную нагрузку на общую обмотку.
Безопасность эксплуатации – важный аспект. В автотрансформаторе общая обмотка напрямую связана с сетью, что повышает риск короткого замыкания и требует качественной защиты. В классическом трансформаторе изоляция снижает эти риски.
Стоимость и эффективность тоже различаются. Автотрансформаторы обычно дешевле и имеют выше КПД за счёт меньших потерь в меди и стали, особенно при малых и средних перепадах напряжения, что оправдано в энергосберегающих системах.
При выборе учитывайте требования к электромагнитным помехам. Классический трансформатор обеспечивает лучшее подавление помех за счёт изоляции и экранирования.
Подытоживая, выбор определяется задачами изоляции, величиной и характером нагрузки, габаритами, экономическими критериями и требованиями безопасности. Точный расчёт параметров и оценка эксплуатационных условий позволяют выбрать оптимальное решение между автотрансформатором и классическим трансформатором.
Вопрос-ответ:
В чём ключевое конструктивное отличие автотрансформатора от классического трансформатора?
Автотрансформатор имеет одну общую обмотку, которая одновременно служит первичной и вторичной, тогда как классический трансформатор содержит две отдельные обмотки — первичную и вторичную, магнитно связанные, но электрически изолированные друг от друга. Такое решение автотрансформатора снижает массу и габариты, но исключает гальваническую развязку между входом и выходом.
Какие преимущества по КПД и массе есть у автотрансформатора по сравнению с обычным трансформатором?
Автотрансформатор имеет значительно меньшие потери в меди, так как часть мощности передается непосредственно через общую обмотку, а не полностью через магнитное поле. Это обеспечивает более высокий коэффициент полезного действия при одинаковой нагрузке. Кроме того, благодаря меньшему количеству проводников и уменьшенному размеру сердечника автотрансформатор легче и компактнее классического трансформатора с такой же мощностью.
Почему автотрансформатор не подходит для применения, где требуется гальваническая развязка?
Поскольку у автотрансформатора первичная и вторичная обмотки объединены в одну общую цепь, электрическая связь между входом и выходом отсутствует, и гальваническая развязка не обеспечивается. Это создаёт риск перенапряжения или пробоя, если на входе возникают помехи или аварийные ситуации, поэтому в схемах, где необходима изоляция, требуется использовать классические трансформаторы с разделёнными обмотками.
В каких случаях использование автотрансформатора экономически и технически оправдано?
Автотрансформатор целесообразно применять при небольшом изменении напряжения (например, регулировка от 10 до 20%) и при необходимости снижения габаритов и веса оборудования. Он эффективен в системах, где не требуется изоляция цепей, например, для подстройки или согласования напряжения в электроэнергетике, на входах электродвигателей или в распределительных сетях с минимальными требованиями к безопасности по гальванической развязке.
Как влияет наличие общей обмотки в автотрансформаторе на его безопасность при эксплуатации?
Общая обмотка означает, что выходной контур находится под тем же потенциалом, что и входной, что повышает риск поражения электрическим током и повреждения оборудования при пробоях или коротких замыканиях. Для повышения безопасности автотрансформаторы обычно оборудуют защитными устройствами и применяют в тех случаях, где риск электробезопасности тщательно контролируется и приемлем.
