Для преобразования переменного тока (AC) в постоянный (DC) используются полупроводниковые приборы – выпрямительные диоды. Они позволяют току проходить только в одном направлении, блокируя обратное движение. В выпрямительных схемах применяются преимущественно кремниевые диоды с прямым напряжением порядка 0,7 В и допустимым током от единиц миллиампер до сотен ампер.
Наиболее распространёнными типами являются диоды серий 1N5408 (до 3 А, 1000 В), 1N4007 (до 1 А, 1000 В) и мощные диоды типа BY255 (до 3 А, 1300 В). При выборе диода необходимо учитывать не только рабочее напряжение и ток, но и параметры, такие как время восстановления и тепловое сопротивление. Например, для высокочастотных блоков питания предпочтительнее использовать ультрабыстрые или шоттки-диоды с малым временем восстановления.
Однополупериодные схемы на одном диоде актуальны лишь для маломощных применений из-за низкого КПД. Для более стабильного выпрямления используются мостовые схемы, включающие четыре диода. Здесь важно выбирать элементы с запасом по обратному напряжению как минимум в 1,5 раза выше пикового входного значения. Например, при входном напряжении 220 В RMS диоды должны выдерживать не менее 470 В.
При работе с мощной нагрузкой обязательно применение радиаторов для отвода тепла. В противном случае перегрев приведёт к пробою перехода. Для стабилизации выходного напряжения и снижения пульсаций диоды часто комбинируются с конденсаторами, дросселями или стабилизаторами напряжения. Надёжная работа схемы выпрямления возможна только при тщательном подборе всех компонентов с учётом их характеристик и условий эксплуатации.

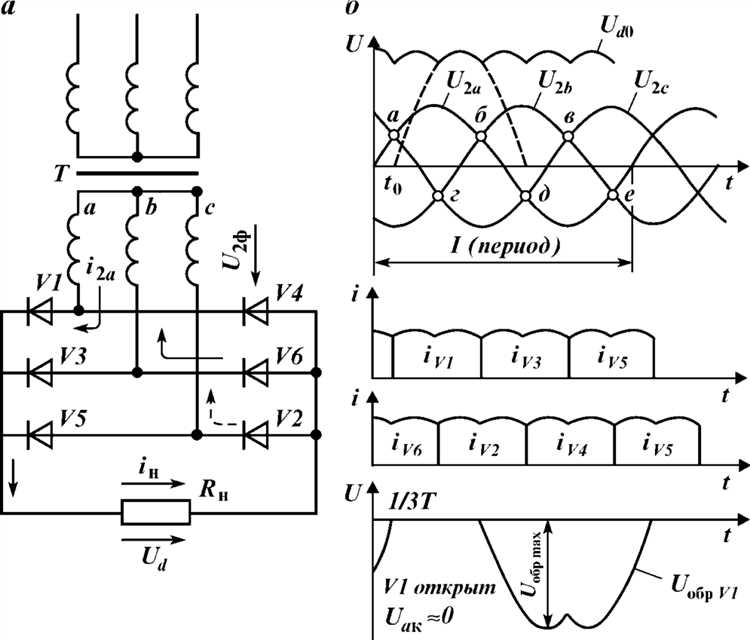

Как выбрать диод по допустимому току и обратному напряжению
Допустимый прямой ток диода должен быть не ниже максимального тока нагрузки, умноженного на коэффициент запаса не менее 1.5. Например, если ток нагрузки составляет 1 А, выбирается диод с допустимым током не менее 1.5 А. Для выпрямителей сетевого напряжения часто используют диоды на 3–10 А.
Обратное напряжение диода должно превышать максимальное возможное напряжение на выпрямителе в обратной полярности. При выпрямлении переменного напряжения учитывается пиковое значение: для 220 В эффективного значения пиковое составляет около 311 В. С учетом помех и пусковых перенапряжений диод должен выдерживать не менее 1.5-кратного запаса, то есть не менее 470–500 В.
Для низковольтных схем (до 50 В) применимы диоды 1N5819 (обратное напряжение 40 В, ток до 1 А). В высоковольтных цепях используют, например, 1N5408 с током до 3 А и обратным напряжением 1000 В. Подбирая диод, следует учитывать импульсные перегрузки, особенно при коммутации индуктивной нагрузки – в таких случаях важен параметр импульсного прямого тока, который должен соответствовать пиковым нагрузкам.
Сравнение выпрямительных диодов: кремниевые против германиевых
Кремниевые диоды обладают более высоким прямым напряжением – в среднем 0,7 В против 0,3 В у германиевых. Это делает кремниевые компоненты менее предпочтительными для маломощных и чувствительных схем, где важно минимизировать потери на проводимость.
Обратный ток утечки у кремниевых диодов значительно ниже. При температуре 25 °C он составляет порядка наноампер, тогда как у германиевых может достигать микроампер. При повышении температуры разница становится критичной – германиевые диоды теряют стабильность уже при 75–85 °C, в то время как кремниевые сохраняют работоспособность до 150 °C и выше.
По допустимому обратному напряжению кремниевые диоды выигрывают: стандартные модели выдерживают от 50 до 1000 В и более. Германиевые ограничены диапазоном 10–100 В, что делает их непригодными для большинства сетевых выпрямителей.
Скорость переключения у германиевых выше, что важно в ВЧ-приложениях. Однако современные кремниевые диоды с малым временем восстановления (например, ультрабыстрые и Шоттки) успешно конкурируют даже в этой области, превосходя германиевые по надежности и стойкости к перегрузкам.
При выборе выпрямительных диодов для практических схем предпочтение отдается кремниевым элементам благодаря их термостабильности, высокому допустимому напряжению и малому току утечки. Германиевые остаются актуальными лишь в узких нишах, где критична низкая величина порогового напряжения.
Применение диодного моста в однофазных схемах

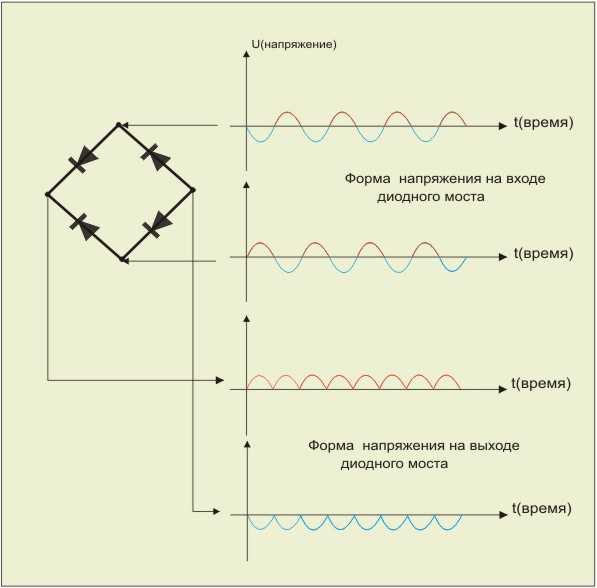

Диодный мост в однофазных схемах служит для преобразования переменного напряжения в пульсирующее постоянное. Он состоит из четырёх диодов, соединённых по мостовой схеме, обеспечивая выпрямление полного цикла переменного тока. Это значительно повышает КПД по сравнению с однополупериодными выпрямителями.
При подключении к однофазному источнику напряжения, например, 230 В 50 Гц, диодный мост пропускает оба полупериода тока, формируя на выходе напряжение с частотой пульсаций 100 Гц. Для сглаживания этих пульсаций параллельно нагрузке подключается фильтрующий конденсатор. Ёмкость выбирается из расчёта 470–2200 мкФ на каждый ампер тока при напряжении не менее 1.5 от номинального выходного.
Распространённые области применения:
- Импульсные блоки питания малой и средней мощности (до 1 кВт).
- Зарядные устройства для аккумуляторов с током до 10–15 А.
- Осветительные драйверы постоянного тока для светодиодов.
- Преобразователи в бытовой и промышленной электронике.
При проектировании схемы учитывают падение напряжения на каждом диоде – около 0.7 В для кремниевых, что даёт суммарные потери около 1.4 В на выходе. Для мощных нагрузок используют диоды с током в 1.5–2 раза выше расчетного, обеспечивая запас по току и снижая тепловую нагрузку.
Рекомендуется устанавливать радиаторы на диоды при токах свыше 2 А, особенно при длительной работе. В критичных по температуре условиях применяют диодные сборки в корпусах с улучшенным теплоотводом, например, типа KBPC с винтовым креплением и металлической подложкой.
Наличие защитного варистора или RC-цепочки на входе предотвращает пробой диодов при резких бросках напряжения сети. Для критически важных устройств дополнительно применяют плавкие предохранители на стороне переменного входа.
Влияние времени восстановления диода на работу схемы
В схемах с частотой выше 20 кГц предпочтительно использовать диоды с временем восстановления менее 500 нс. Например, стандартный выпрямительный диод 1N5408 имеет восстановление около 2–3 мкс, что делает его непригодным для высокочастотных импульсных источников питания. В таких случаях эффективнее применять ультрабыстрые диоды, например UF4007 (время восстановления ≈75 нс) или шоттки-диоды с временем менее 5 нс.
Значительное время восстановления может привести к выбросам напряжения на трансформаторе из-за резкой коммутации. Это увеличивает нагрузку на остальные компоненты схемы и может привести к их перегреву. В импульсных преобразователях с резонансными цепями задержка выключения диода нарушает фазовые соотношения, снижая КПД и стабильность работы.
При проектировании схемы необходимо соотносить частоту работы и выбранный диод. Если предполагается частота свыше 50 кГц, целесообразно заранее исключить любые диоды с временем восстановления выше 200 нс. В ином случае возрастает риск теплового пробоя и нестабильной работы схемы.

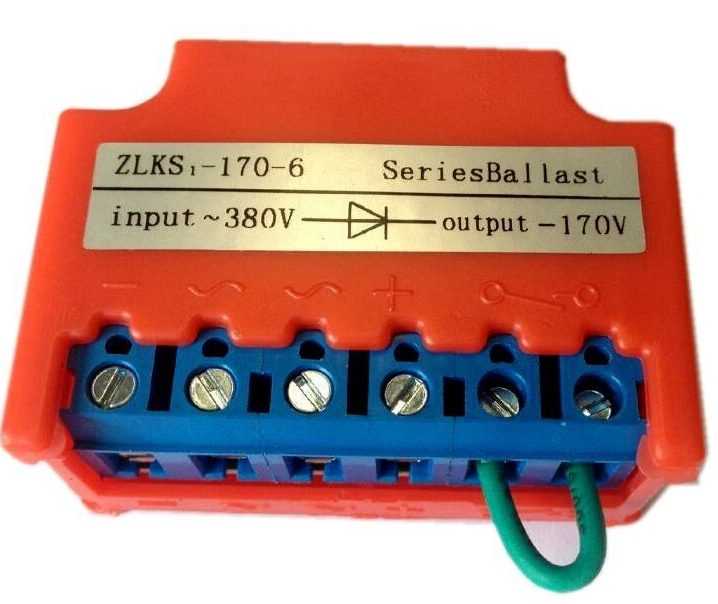

Использование шоттки-диодов для снижения падения напряжения
Шоттки-диоды применяются в выпрямителях переменного тока благодаря их малому прямому падению напряжения, которое обычно составляет от 0,2 до 0,45 В, в отличие от 0,7 В у кремниевых диодов. Это особенно важно в низковольтных схемах, где каждый десятый вольт влияет на эффективность преобразования энергии.
При использовании в мостовых выпрямителях на основе шоттки-диодов общее падение напряжения на двух диодах в прямом включении может составлять 0,4–0,9 В, что снижает тепловыделение и потери мощности по сравнению с традиционными решениями (до 1,4 В на паре диодов). Это позволяет уменьшить требования к теплоотводу и повысить КПД устройства, особенно в импульсных блоках питания и DC-DC преобразователях.
Важно учитывать ток и обратное напряжение при выборе: при токе до 5 А популярны диоды типа 1N5822 с обратным напряжением до 40 В. Для более высоких напряжений подходят диоды MBR2045CT или STPS30L60CT, обеспечивающие оптимальный компромисс между токовой нагрузкой и обратным током, который у шоттки выше, чем у p-n диодов. Для стабильно работающего выпрямителя желательно не приближать рабочее обратное напряжение к предельному значению диода, оставляя 20–30 % запаса.
В импульсных источниках питания применение шоттки-диодов позволяет уменьшить габариты и увеличить частоту преобразования без перегрева, что делает их предпочтительным выбором в современных компактных устройствах.

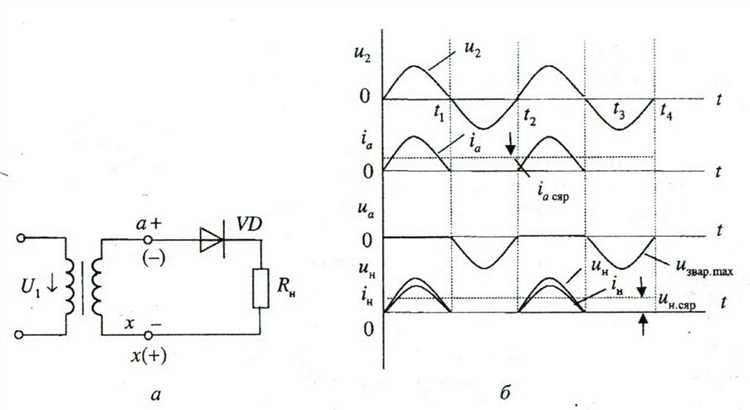

Проверка выпрямительного диода мультиметром
Для точной диагностики выпрямительного диода применяется мультиметр в режиме проверки диодов (обозначается значком диода или стрелки).
- Установите мультиметр в режим проверки диодов.
- Подсоедините красный щуп к аноду, а чёрный – к катоду диода.
- Проверьте показания прибора:
- Для кремниевого диода нормальное падение напряжения в прямом направлении – от 0,5 до 0,8 В.
- Если мультиметр показывает «1» или перегрузку (OL), значит диод обрыв или высокое сопротивление.
- Если напряжение значительно ниже 0,5 В, возможен короткий замыкание в диоде.
- Переверните щупы – красный к катоду, чёрный к аноду.
- В обратном направлении мультиметр должен показывать «1» или перегрузку, что означает отсутствие проводимости.
- Если в обратном направлении измеряется низкое сопротивление или напряжение менее 1 В, диод повреждён и требует замены.
Дополнительно можно проверить диод на предмет утечки тока под нагрузкой, используя режим омметра на высоком сопротивлении.
Независимо от типа диода (быстродействующий, силовой, Шоттки) данный метод позволяет выявить большинство неисправностей.
Как правильно рассеивать тепло от мощных диодов
Мощные диоды при работе выделяют значительное количество тепла, которое необходимо эффективно отводить, чтобы избежать перегрева и выхода из строя. Первый шаг – расчет теплового сопротивления радиатора. Для диода с максимальным допустимым корпусным тепловым сопротивлением RθJC и максимальной мощностью рассеивания P требуется радиатор с тепловым сопротивлением RθHA, удовлетворяющим условию: RθHA ≤ (Tmax — Tamb) / P — RθJC, где Tmax – максимальная рабочая температура корпуса, Tamb – температура окружающей среды.
Для монтажа используйте термопасту с теплопроводностью не ниже 3 Вт/(м·К), равномерно распределяя ее по всей контактной поверхности между диодом и радиатором. Толщина слоя должна быть минимальной, но без пустот, оптимально 0,1–0,2 мм.
Радиатор должен иметь достаточную площадь поверхности, предпочтительно с ребрами высотой не менее 20 мм и шагом 8–12 мм для улучшения конвекции. Металл радиатора – алюминий с теплопроводностью около 205 Вт/(м·К) или медь с 390 Вт/(м·К) при наличии бюджетных возможностей.
Обеспечьте приток свежего воздуха и естественную или принудительную вентиляцию, направляя поток воздуха вдоль ребер радиатора. Скорость воздушного потока 1–2 м/с значительно снижает тепловое сопротивление.
Для особо мощных диодов эффективна установка теплоотводов с тепловыми трубками или жидкостное охлаждение с использованием специализированных систем, где тепловая нагрузка превышает 50 Вт.
Регулярно контролируйте температуру корпуса диода с помощью термопар или инфракрасных пирометров, чтобы избежать превышения рабочего температурного режима, рекомендованного производителем (обычно не выше 125 °C).
Применение изоляционных прокладок с теплопроводностью менее 1 Вт/(м·К) недопустимо, так как ухудшает отвод тепла и повышает риск выхода диода из строя.

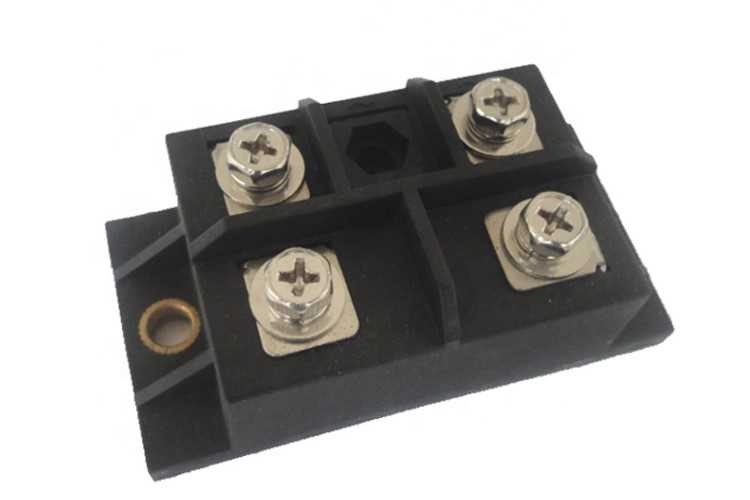

Расчет выпрямителя на диодах для трансформаторного блока питания
Для расчета выпрямителя сначала определяют амплитудное напряжение на вторичной обмотке трансформатора. Оно равно эффективному напряжению, умноженному на √2, минус падение напряжения на диодах. Для однофазного мостового выпрямителя падение обычно принимают около 1,4 В (по 0,7 В на каждый из двух диодов, включенных последовательно в одном полупериоде).
Следующий шаг – расчет тока нагрузки, который определяет выбор диодов по максимальному прямому току. Максимальный ток диода должен превышать расчетный ток нагрузки с запасом не менее 25-30%, чтобы избежать перегрева и обеспечить надежность.
Емкость сглаживающего конденсатора рассчитывается по формуле C = I / (f × ΔU), где I – ток нагрузки, f – частота пульсаций (для однофазного выпрямителя в два раза больше частоты сети), ΔU – допустимое пульсационное напряжение. Значение ΔU обычно принимают не более 10% от среднего выпрямленного напряжения.
Для трансформаторов с напряжением вторичной обмотки 12 В переменного тока и током нагрузки 1 А при частоте сети 50 Гц, сглаживающий конденсатор рекомендуется выбрать емкостью не менее 10 000 мкФ для снижения пульсаций до приемлемого уровня.
Важным параметром является максимальное обратное напряжение диода, которое должно быть минимум вдвое больше амплитудного напряжения вторичной обмотки, чтобы избежать пробоя при обратных выбросах.
При сборке выпрямителя необходимо учитывать тепловой режим: диоды с расчетным током около 1 А требуют радиаторов с тепловым сопротивлением не выше 20 °C/Вт. Для более высоких токов расчет тепловыделения и подбор радиатора обязательны.
Вопрос-ответ:
Для чего применяются диоды в цепях с переменным током?
Диоды используются для преобразования переменного тока в постоянный. Они пропускают ток только в одном направлении, что позволяет получить выходное напряжение с однополупериодной или двухполупериодной формой, подходящее для питания электронных устройств.
Какой тип диодов чаще всего используют для выпрямления переменного тока и почему?
Для выпрямления обычно применяют кремниевые диоды из-за их высокой надежности и способности работать при значительных токах и напряжениях. Они устойчивы к перегрузкам и имеют небольшой прямой падение напряжения, что улучшает общую работу выпрямителя.
Что такое мостовая схема выпрямления и какие преимущества она имеет?
Мостовая схема состоит из четырех диодов, подключенных так, чтобы обеспечить пропускание тока через нагрузку в обеих полуволнах переменного сигнала. Это позволяет получить более плавное и эффективное постоянное напряжение, снижая пульсации без необходимости использовать дополнительные трансформаторы с центральным выводом.
Какие параметры диода важны при выборе для выпрямительного блока?
При выборе диода учитывают максимальное обратное напряжение, которое он может выдержать без пробоя, и максимальный прямой ток, который способен пропускать без перегрева. Также важна скорость переключения, особенно если выпрямитель работает на высоких частотах.
Почему пульсации напряжения после выпрямления могут создавать проблемы в цепях питания?
Пульсации — это остаточные колебания напряжения после выпрямления, которые могут влиять на работу чувствительных электронных компонентов, вызывая шумы или неправильное функционирование. Для уменьшения пульсаций применяют фильтры, например, конденсаторы или дроссели, которые сглаживают выходной сигнал.
Почему для выпрямления переменного тока чаще всего применяют именно диоды?
Диоды обладают способностью проводить электрический ток в одном направлении и блокировать его в обратном. Это свойство позволяет преобразовать переменный ток, меняющий направление, в постоянный, который течет только в одном направлении. Благодаря простоте конструкции и надежности, диоды стали стандартным элементом для выпрямления тока в различных устройствах. Кроме того, они могут работать при высоких частотах и выдерживать значительные токовые нагрузки, что делает их удобными для широкого спектра применений.
