В электротехнической документации и маркировке оборудования буквенные обозначения проводников служат для однозначной идентификации их функций. Согласно требованиям ПУЭ и международных стандартов, защитный проводник обозначается как PE (Protective Earth), а нулевой рабочий – как N (Neutral). Эти обозначения применяются как на схемах, так и непосредственно на элементах электроустановок.
Защитный проводник PE подключается к открытым проводящим частям оборудования и предназначен для обеспечения электробезопасности. Он должен иметь непрерывное соединение с заземляющим контуром. В случае повреждения изоляции PE провод обеспечивает отвод тока короткого замыкания, что позволяет сработать автоматическому отключающему устройству.
Нулевой проводник N входит в состав рабочего контура и служит для замыкания цепи переменного тока, особенно в однофазных системах. Несмотря на то что он не предназначен для отвода тока короткого замыкания, требования к его сечению и прокладке аналогичны требованиям к фазным проводам. Он всегда должен быть четко отделён от PE проводника.
Особый случай – проводник PEN, совмещающий функции защитного и нулевого. Он применяется в системах TN-C, но его использование ограничено нормативами, особенно в новых установках. При проектировании и монтаже важно строго следовать требованиям ПУЭ, в частности – главе 1.7, чтобы исключить риски поражения электрическим током и обеспечить корректную работу защитных устройств.
Что означает обозначение PE и где применяется
Обозначение PE расшифровывается как «Protective Earth» – защитный проводник, соединённый с землёй. Его основная функция – обеспечение безопасного отвода тока при повреждении изоляции, предотвращая поражение человека электрическим током и снижая риск пожара.
PE-проводник применяется во всех электроустановках, где требуется заземление оборудования. В однофазных и трёхфазных сетях он прокладывается отдельно от рабочего нулевого проводника (N) и не должен использоваться для передачи тока при нормальном режиме работы. Согласно ПУЭ (пункт 1.7.124), использование PE в качестве общего проводника с N допускается только в системах TN-C, где реализована функция PEN, однако с рядом ограничений и только при соответствующем проектировании.
Типичным местом применения PE являются распределительные щиты, розетки с заземляющим контактом, корпуса бытовых приборов, промышленные установки и металлические конструкции, подлежащие защите от напряжения прикосновения. При монтаже проводник PE должен иметь непрерывное соединение с контуром заземления и быть надёжно защищён от механических повреждений.
Маркировка PE-проводника по цвету выполняется жёлто-зелёной изоляцией. Согласно ГОСТ Р 50462 и МЭК 60446, применение других цветов недопустимо, чтобы исключить ошибки при монтаже и обслуживании. При использовании многожильных кабелей жила PE всегда должна быть однозначно идентифицируема по цвету или маркировке на концах.
Как расшифровывается PEN-проводник и в чём его особенность
Обозначение PEN происходит от сочетания английских слов Protective (защитный), Earth (заземление) и Neutral (нейтраль). Это комбинированный проводник, одновременно выполняющий функции защитного PE и нулевого рабочего N проводников.

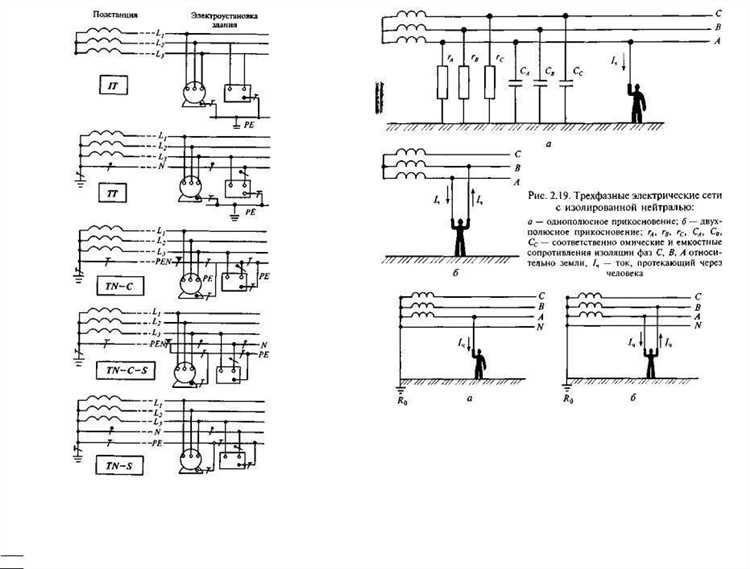

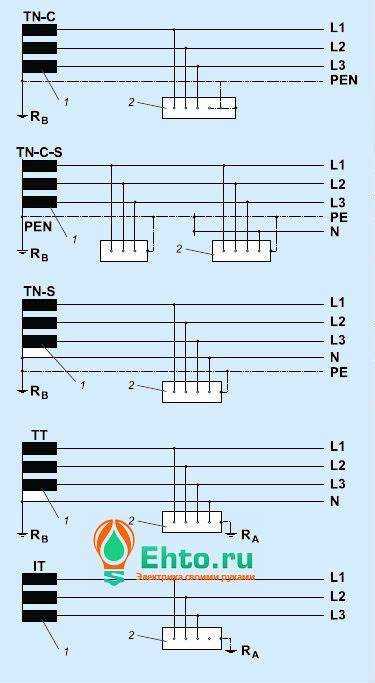

Применение PEN-проводника характерно для систем с глухозаземлённой нейтралью, в первую очередь – TN-C. В таких сетях проводник PEN прокладывается от источника питания (трансформаторной подстанции) до ввода в здание. На вводе выполняется разделение PEN на два отдельных проводника: PE и N, что требует соблюдения чётких технических условий.
Особенность PEN-проводника заключается в том, что при его повреждении возникает опасность одновременного обрыва и защитной, и нулевой функций. Это может привести к появлению напряжения на корпусах электроприборов и нарушению работы устройств. Поэтому к монтажу PEN-проводников предъявляются повышенные требования: сечение медного проводника должно быть не менее 10 мм², а алюминиевого – не менее 16 мм².
Важно исключать установку разъединяющих устройств и автоматов на PEN-проводнике, за исключением случаев, когда обеспечено одновременное размыкание всех полюсов. Также недопустимо использовать проводники меньшего сечения или применять PEN в помещениях с повышенной опасностью, если не обеспечено разделение на PE и N.
При реконструкции старых сетей TN-C рекомендуется переход на систему TN-C-S с обязательным разделением PEN-проводника, чтобы повысить электробезопасность и обеспечить соответствие современным требованиям ПУЭ.
Обозначение N: когда используется и как отличить от PE
Буквенное обозначение N применяется для обозначения рабочего нулевого проводника в однофазных и трёхфазных системах с глухозаземлённой нейтралью. Он служит для замыкания цепи после прохождения тока через нагрузку и возвращает ток к источнику питания. Применяется в системах TN-C, TN-S, TN-C-S и IT при наличии рабочей нейтрали.
Рабочий ноль N следует строго отличать от защитного проводника PE, назначение которого – обеспечение безопасности: отведение тока короткого замыкания и создание условий для срабатывания защитных устройств.
- N участвует в передаче электрической энергии к источнику и обратно, PE – нет.
- N может не иметь потенциала, но в аварийных режимах на нём может появиться опасное напряжение.
- PE всегда должен быть на потенциале земли и не использоваться как токопроводящий рабочий элемент.
Цветовая маркировка проводников различается по ПУЭ:
- N – изоляция светло-голубого или голубого цвета.
- PE – жёлто-зелёная изоляция по всей длине.
Визуальное различие по цвету – обязательное требование. Использование других цветов или совмещение функций в одном проводнике (например, в старых системах TN-C, где применяется проводник PEN) допускается только с чётким обозначением и соответствием нормативам.
Разделение N и PE на разные проводники особенно критично в новых установках: совмещение функций нарушает селективность защитных устройств и снижает уровень электробезопасности.
Маркировка проводников в однофазных и трёхфазных сетях
В однофазных сетях стандартная система маркировки проводников включает три основных типа: фазный (L), нулевой рабочий (N) и защитный (PE). Фазный проводник обычно имеет коричневую или чёрную изоляцию, нулевой – синюю, защитный – жёлто-зелёную. Такая цветовая кодировка позволяет однозначно идентифицировать назначение каждого проводника при монтаже и техническом обслуживании.
В трёхфазных сетях дополнительно используются обозначения L1, L2 и L3 для каждой из фаз. Их цветовая маркировка в соответствии с актуальными требованиями может быть следующей: L1 – коричневый, L2 – чёрный, L3 – серый. Нулевой проводник по-прежнему маркируется синим цветом, а защитный – жёлто-зелёным. Если используется совмещённый PEN-проводник, он обозначается надписью «PEN» и должен иметь двойную маркировку: по всей длине – синий цвет, а в местах подключения – жёлто-зелёные метки.
При монтаже распределительных щитов и прокладке кабелей важно строго соблюдать эти цветовые и буквенные обозначения. Нарушение маркировки может привести к ошибкам при подключении, повреждению оборудования и угрозе безопасности. В случае использования кабелей с неунифицированной окраской изоляции допустимо нанесение цветных термоусадочных трубок или маркировочных бирок с указанием назначения проводников.

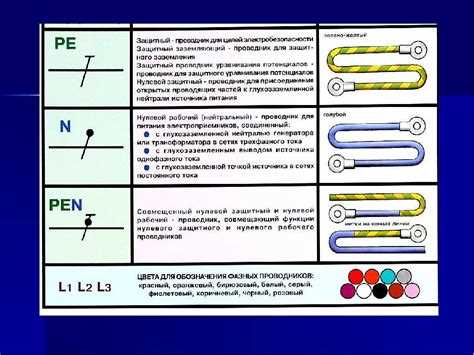

Какими цветами обозначаются PE, N и PEN проводники
PE-проводник (защитный) должен иметь изоляцию зелёно-жёлтого цвета. Комбинация выполняется в виде продольных полос, равномерно чередующихся по всей длине. Этот цвет строго зарезервирован и не может использоваться ни для каких других целей, кроме как для обозначения защитного проводника. Изменение этого стандарта в электроустановках запрещено.
N-проводник (нулевой рабочий) обозначается синей или голубой изоляцией. Оттенок должен быть явно отличим от других цветов. Синий цвет не должен применяться для маркировки фазных или защитных проводников. Допускается использование белой изоляции только при наличии явной маркировки синим цветом на концах жил.
PEN-проводник, совмещающий функции защитного и нулевого, маркируется двойным обозначением. Основной цвет – зелёно-жёлтый, как у PE, с дополнительной синей маркировкой на концах жил (например, термоусадкой, лентой или окрашиванием). При обратном варианте – синей изоляции – также требуется нанесение зелёно-жёлтой маркировки на обоих концах. Отсутствие комбинированной маркировки считается нарушением требований ПУЭ.
При монтаже рекомендуется проверять цветовую маркировку не только визуально, но и с помощью проектной документации, особенно в старых зданиях, где могут использоваться устаревшие схемы цветового кодирования.
Допустимо ли объединение N и PE в одном проводнике
Объединение нейтрального (N) и защитного (PE) проводников в одном жиле возможно только в проводнике с обозначением PEN. Такой комбинированный проводник применяется в системах TN-C, где функции защитного и нейтрального проводников совмещены. Однако это допустимо лишь при строгом соблюдении правил монтажа и эксплуатации, предусмотренных ПУЭ и ГОСТ.

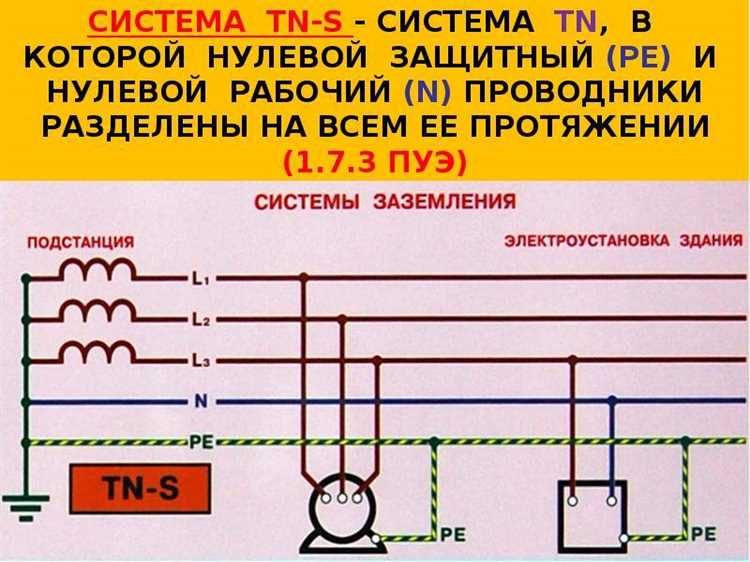

В современных электроустановках предпочтительно использовать раздельные проводники N и PE, особенно в системах TN-S, где обеспечивается отдельный путь для защитного тока и нейтрали. Совмещение N и PE вне PEN-проводника запрещено, поскольку приводит к повышенному риску поражения электрическим током и нарушению работы защитных устройств.

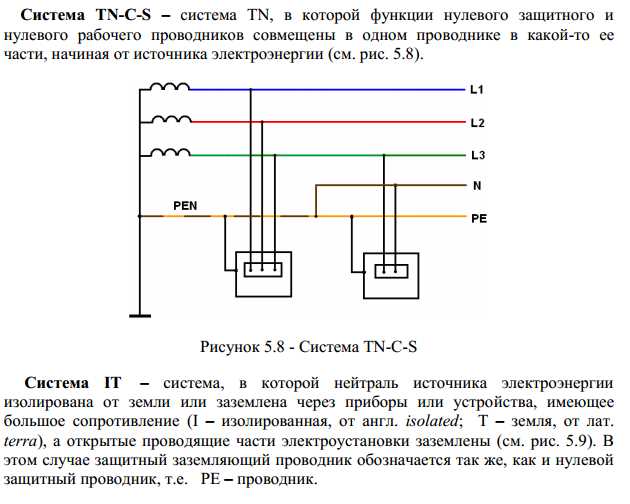

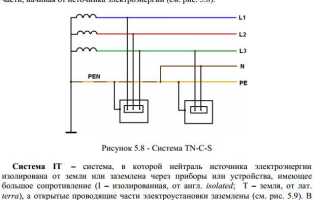

При переходе от системы TN-C к TN-C-S необходимо четко разделять PEN на отдельные N и PE, исключая их соединение в одной жиле после точки разделения. Для этого следует использовать отдельные проводники с соответствующей цветовой маркировкой: синий для N и желто-зеленый для PE.
Объединение N и PE в одном проводнике без соблюдения указанных требований ведет к снижению надежности защитных мер и повышает вероятность возникновения электротравм и повреждений оборудования. Таким образом, объединение N и PE допустимо только в рамках специально предназначенного PEN-проводника и при правильном проектировании системы.
Требования ПУЭ к буквенным обозначениям проводников
В Правилах устройства электроустановок (ПУЭ) четко регламентированы буквенные обозначения для защитных и нулевых проводников, обеспечивающие однозначную идентификацию и безопасность эксплуатации.
- Защитный проводник обозначается буквой PE (Protective Earth). Это обязательное обозначение для проводников, предназначенных для заземления и защиты от поражения электрическим током.
- Нулевой рабочий проводник обозначается буквой N (Neutral). Он служит для замыкания электрической цепи и обычно имеет синюю или голубую цветовую маркировку.
- Смешанный проводник защитного и нулевого назначения обозначается как PEN. Используется в системах TN-C, где защитный и нулевой проводники объединены.
Обозначения должны наноситься на проводники четко и постоянно, чтобы избежать ошибок при монтаже и обслуживании.
- Запрещается использовать буквенные обозначения PE, N и PEN для проводников с иными функциями.
- Проводники PE должны иметь зеленожелтую цветовую изоляцию без дополнительных буквенных маркировок, кроме исключений, предусмотренных ПУЭ.
- Проводники N окрашиваются в синий цвет, а при наличии буквенного обозначения – маркируются буквой N.
- Обозначение PEN применяют только к проводникам, совмещающим функции защитного и нулевого, с обязательным указанием соответствующего цвета изоляции (зеленожелтый с синей полосой).
- В случае прокладки нескольких проводников одного типа допускается использование цифр после буквенного обозначения (например, N1, N2) для дифференциации.
ПУЭ настаивают на строгом соблюдении этих требований, чтобы обеспечить правильную идентификацию, повысить безопасность и упростить техническое обслуживание электроустановок.
Вопрос-ответ:
Какие буквенные обозначения используются для защитного и нулевого проводников в электроустановках?
Для защитного проводника обычно применяется обозначение «PE» (Protective Earth), что указывает на защитное заземление. Нулевой рабочий проводник обозначается буквой «N» (Neutral). В некоторых системах применяется объединённый проводник «PEN», который совмещает функции защитного и нулевого проводников.
Почему важно различать обозначения PE, N и PEN на проводах?
Разделение проводников по буквенным обозначениям позволяет правильно подключать и обслуживать электрооборудование, снижая риск неправильного монтажа. PE отвечает за защиту от токов утечки, обеспечивая безопасность, N служит для возврата рабочего тока. Обозначение PEN указывает на совмещённый проводник, который требует особого внимания при эксплуатации, поскольку нарушения в его работе могут привести к опасным ситуациям.
Можно ли объединять нулевой рабочий и защитный проводники в одном кабеле?
Объединение нулевого рабочего и защитного проводников в одном проводнике допускается только в системах TN-C, где применяется PEN-проводник. Однако в современных установках предпочтительно разделять эти функции для повышения безопасности, используя отдельные проводники PE и N. Это снижает вероятность возникновения электрических замыканий и облегчает диагностику неисправностей.
Какие требования предъявляет ПУЭ к маркировке защитных и нулевых проводников?
ПУЭ предписывает использовать стандартные буквенные обозначения PE для защитного, N для нулевого рабочего и PEN для совмещённого проводника. Цветовая маркировка также регламентирована: PE должен быть зелёно-жёлтым, N — синего цвета. Соблюдение этих норм обеспечивает однозначную идентификацию проводников и повышает безопасность электросетей.
Как расшифровывается обозначение PEN и в чем особенность этого проводника?
Обозначение PEN означает совмещённый нулевой и защитный проводник (Protective Earth Neutral). Такой проводник выполняет сразу две функции: возврат рабочего тока и защитное заземление. Использование PEN характерно для систем TN-C, но требует аккуратного монтажа и регулярной проверки, поскольку повреждение этого проводника может привести к повышенному риску поражения электрическим током.
Что обозначают буквы PE, N и PEN в электрических сетях и почему это важно для безопасности?
Буквы PE, N и PEN указывают на назначение проводников в электросистеме. PE — защитный проводник, обеспечивающий безопасность, отводя ток утечки на землю. N — рабочий нейтральный проводник, служащий для замыкания цепи и возвращения тока к источнику. PEN — комбинированный проводник, совмещающий функции защитного и нейтрального проводника. Правильное понимание и маркировка этих проводников необходимы для корректного монтажа и безопасной эксплуатации электроустановок.
В каких случаях допускается использование PEN-проводника и как его отличить от отдельных PE и N?
PEN-проводник применяется в определённых типах систем, например, в TN-C системах, где функции защитного и нейтрального проводника совмещены в одном жиле. При этом важно соблюдать строгие требования по маркировке — жилы PEN должны иметь двойную цветовую идентификацию (зеленожёлтый с голубой полосой) для отличия от отдельных PE (зелёно-жёлтый) и N (голубой). Такое решение позволяет уменьшить количество жил, но требует особого внимания при проектировании и монтаже для обеспечения безопасности.
