Полипропиленовые трубы (ПП, PPR) предназначены для эксплуатации в системах водоснабжения и отопления, где важным параметром является предельное рабочее давление. Этот показатель напрямую зависит от класса трубы, её диаметра, толщины стенки и температуры транспортируемой среды. Например, труба PN 20 при температуре 20 °C способна выдерживать давление до 20 бар, но при нагреве до 70 °C допустимое давление снижается примерно до 6,5–7 бар.
На практике используются трубы классов PN 10, PN 16, PN 20 и PN 25. Наиболее распространённой для систем отопления считается труба PN 25, армированная алюминием или стекловолокном. Она подходит для работы при температурах до 95 °C и давлении до 10 бар. Однако при проектировании следует учитывать коэффициент длительной прочности, который снижается со временем под воздействием высоких температур и внутреннего напряжения.
Для холодного водоснабжения достаточно труб PN 10 или PN 16, так как температура воды не превышает 20–25 °C, а статическое давление в магистрали редко поднимается выше 4–6 бар. При этом важно учитывать возможные гидроудары и устанавливать редукторы давления, если в системе наблюдаются скачки давления выше нормы.
Выбор трубы по давлению должен опираться не только на маркировку, но и на реальные условия эксплуатации: постоянную и пиковую температуру воды, продолжительность нагрева, цикличность включения отопления, тип циркуляции. Только точный расчёт и подбор соответствующего класса трубы позволяет избежать разрушения материала и выхода системы из строя.
Какие классы полипропиленовых труб существуют и как они связаны с давлением
Полипропиленовые трубы классифицируются по применению и максимально допустимому рабочему давлению. Основные классы – PN10, PN16, PN20 и PN25. Цифра указывает на номинальное давление в атмосферах при температуре 20 °C, которое труба способна выдерживать в течение 50 лет.
PN10 предназначены для систем холодного водоснабжения и напольного отопления с температурой не выше 45 °C. При нагреве выше 60 °C прочность материала резко падает, и такие трубы теряют устойчивость к давлению.
PN16 используется в системах холодной воды под более высоким давлением, до 1,6 МПа. Они не рассчитаны на постоянный контакт с горячей водой, поскольку при 70 °C их долговечность снижается до 10–15 лет.
PN20 – универсальный класс для горячего и холодного водоснабжения. Эти трубы выдерживают постоянное давление 2,0 МПа при температуре до 80 °C и кратковременно до 95 °C. Именно PN20 чаще всего устанавливаются в квартирах и домах для подачи горячей воды.

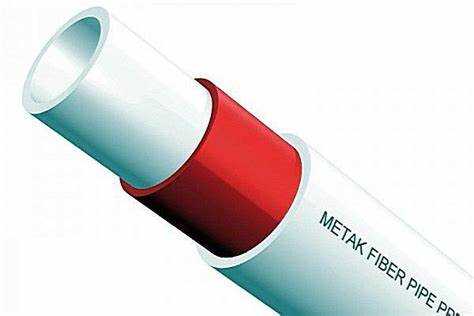

PN25 изготавливаются с армированием стекловолокном или алюминием, что значительно повышает устойчивость к терморасширению и давлению. Они рассчитаны на 2,5 МПа при 20 °C и стабильно работают в системах отопления с температурой теплоносителя до 95 °C. В закрытых системах отопления, где давление может превышать 2,5 МПа, использование PN25 обязательно.
Правильный выбор класса труб должен основываться на расчётах давления в системе и температурных режимах эксплуатации. Установка трубы с классом ниже требуемого приводит к риску деформации, протечек и выхода из строя системы задолго до окончания расчётного срока службы.

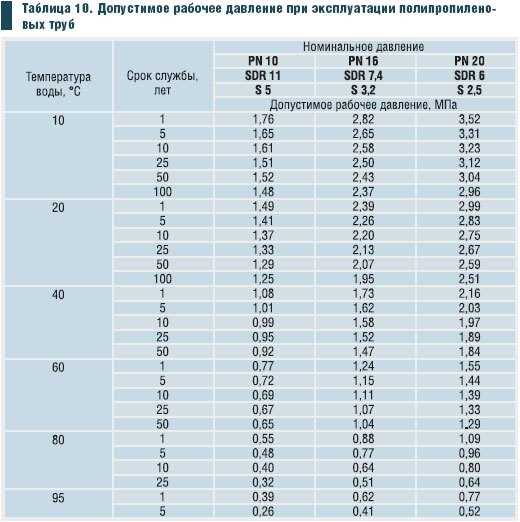

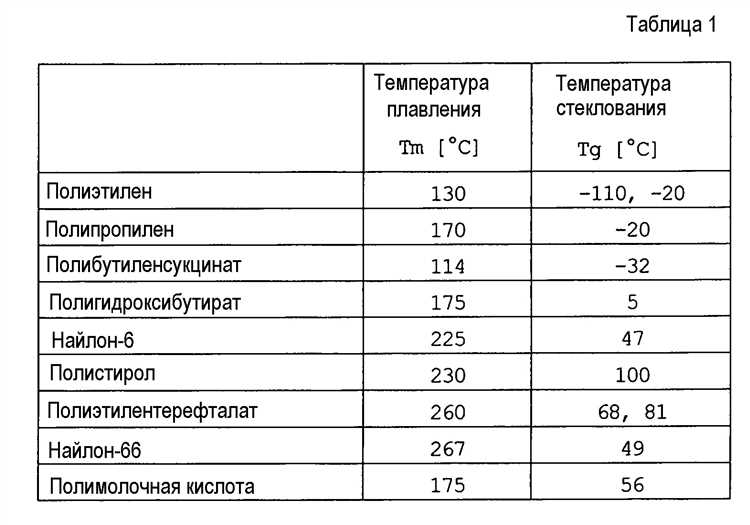

Зависимость допустимого давления от температуры транспортируемой среды
Полипропиленовые трубы демонстрируют стабильные характеристики при температуре до 20 °C, однако по мере нагрева материала его способность выдерживать внутреннее давление снижается. Это обусловлено термической релаксацией полимера и уменьшением модуля упругости. Поэтому при проектировании трубопроводов необходимо учитывать температурные коэффициенты снижения прочности.

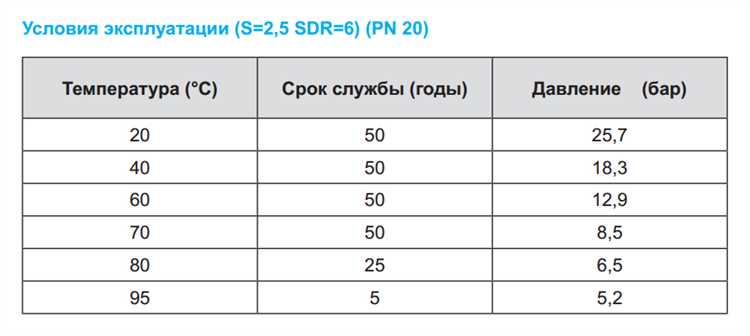

Так, труба с номинальным давлением PN20 при температуре 20 °C рассчитана на 20 бар. При повышении температуры до 60 °C допустимое давление уменьшается примерно до 10 бар, а при 80 °C – до 6,4 бар. При 90 °C нагрузка не должна превышать 5 бар. Длительная эксплуатация при более высоких температурах может привести к ползучести материала и выходу из строя даже при кратковременных скачках давления.
Особенно критично учитывать температурный режим в закрытых системах отопления, где возможно кратковременное повышение температуры до 95 °C. Для таких условий рекомендуется выбирать трубы с армированием алюминием или стекловолокном. Эти конструкции обеспечивают лучшую геометрию и меньшую чувствительность к температурным деформациям, но также подвержены ограничению по давлению в зависимости от температуры среды.
Маркировка PN на трубах: что означает и как влияет на выбор
Маркировка PN (Pressure Nominal) на полипропиленовых трубах обозначает номинальное давление, которое труба может выдерживать при температуре 20°C. Цифра после PN указывает давление в барах. Например, PN20 означает, что труба рассчитана на рабочее давление 20 бар при 20°C.
Выбор трубы с определённым PN зависит от условий эксплуатации: давления и температуры транспортируемой среды. При повышении температуры допустимое давление снижается, поэтому PN служит базовым ориентиром, но для точного подбора следует учитывать температурный коэффициент снижения давления.
Стандартные значения PN для полипропиленовых труб варьируются от PN10 до PN25. Трубы с PN10 применяют для холодной воды и систем с низким давлением, PN16 и PN20 подходят для систем горячего водоснабжения и отопления. PN25 используют в промышленности при повышенных нагрузках.
Игнорирование маркировки PN при выборе трубы приводит к преждевременному износу и риску аварийных ситуаций. Рекомендуется выбирать трубы с запасом прочности: если максимальное давление в системе 6 бар при 60°C, лучше брать трубу с PN не ниже 16, учитывая снижение допустимого давления при нагреве.
Маркировка PN наносится на поверхность трубы вместе с указанием стандарта (например, ГОСТ или ISO), диаметра и материала. При покупке важно сверять PN с техническими требованиями проекта и рекомендациями производителей оборудования.
Как со временем изменяется прочность полипропиленовых труб под давлением
Исследования показывают, что при постоянном рабочем давлении, равном 0,6–0,8 от номинального давления трубы (PN), срок службы полипропилена может достигать 50 лет при температуре среды до 20 °C. При повышении температуры до 60 °C максимальное давление, которое выдерживает труба без разрушения, снижается примерно на 40–50%. Это связано с термическим старением полимера и ускоренной деградацией молекулярной структуры.
Полипропилен подвержен ползучести – постепенной деформации под постоянной нагрузкой, что снижает его прочностные характеристики. Уже через 5–7 лет эксплуатации при рабочем давлении, близком к максимальному, снижение прочности может достигать 10–15%. Для предотвращения риска разрывов рекомендуется проектировать системы с запасом по давлению не менее 25% от максимального допустимого значения.
Влияние кислорода и ультрафиолетового излучения также ускоряет старение труб, вызывая микротрещины и снижение механической прочности. Для внешних систем целесообразно использовать трубы с защитным слоем или в закрытых каналах. Внутренние системы, транспортирующие агрессивные жидкости, требуют тщательного выбора марки полипропилена с улучшенной химической стойкостью.
Регулярный контроль давления и состояния трубопровода позволяет своевременно выявлять снижение прочности и предотвращать аварии. При обнаружении деформаций, вздутий или потери эластичности материала целесообразно заменить элементы трубопровода для поддержания безопасности эксплуатации.

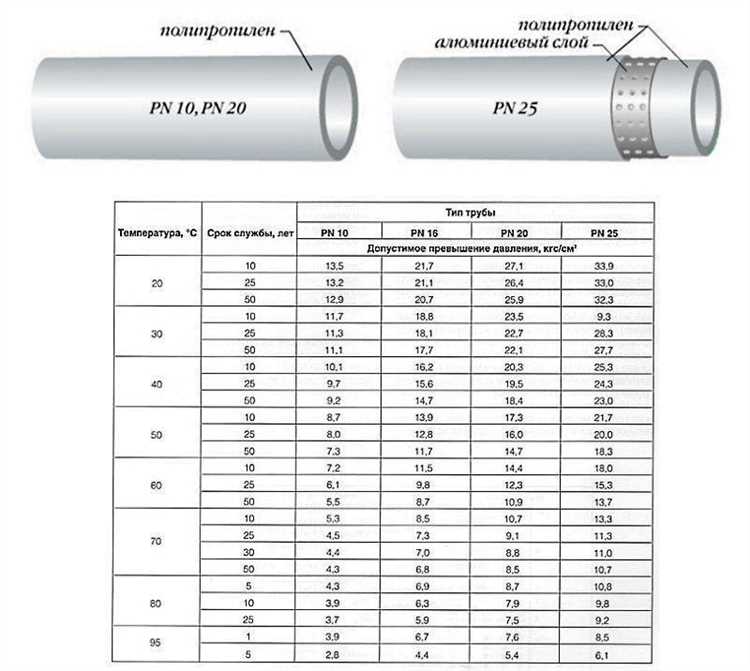

Максимальное давление при использовании труб в системах холодного и горячего водоснабжения
Полипропиленовые трубы предназначены для эксплуатации при различных температурах и давлениях, которые существенно влияют на их прочностные характеристики. В системах холодного водоснабжения (до 20 °C) максимально допустимое рабочее давление обычно достигает 1,0–1,6 МПа (10–16 бар) в зависимости от марки трубы и толщины стенки.
Для систем горячего водоснабжения рабочее давление снижается из-за повышения температуры среды. При 70 °C максимально допустимое давление составляет примерно 0,6–1,0 МПа (6–10 бар). При эксплуатации при 90 °C давление не должно превышать 0,4–0,6 МПа (4–6 бар), что связано с термическим расширением и снижением прочности материала.
- Трубы с маркировкой PN20 рассчитаны на 2,0 МПа при 20 °C, но для горячей воды их максимальное давление значительно снижается.
- Трубы PN10 в системах холодного водоснабжения выдерживают до 1,0 МПа, но для горячей воды их применение ограничено из-за быстрого ухудшения свойств.
- Повышение температуры на каждые 10 °C снижает допустимое давление приблизительно на 20–25%.
Для обеспечения надежности эксплуатации следует учитывать давление, указанное в технических характеристиках производителя, и избегать превышения предельных значений при рабочей температуре. Резкие перепады давления и температуры сокращают срок службы трубопровода и повышают риск возникновения дефектов.
Рекомендуется использовать полипропиленовые трубы с необходимым классом давления (PN) в зависимости от условий эксплуатации:
- Для холодного водоснабжения до 20 °C – трубы PN16 или PN20.
- Для горячего водоснабжения до 70 °C – трубы PN10–PN16 с учетом снижения допустимого давления.
- Для систем с температурами выше 70 °C – специализированные трубы с повышенной термостойкостью или применение других материалов.
Контроль давления в системе должен проводиться при монтаже и эксплуатации, чтобы исключить превышение расчетных значений и обеспечить долговечность трубопровода.
Допустимое рабочее давление в отопительных системах с полипропиленовыми трубами
В системах отопления с полипропиленовыми трубами нормативное рабочее давление обычно варьируется от 6 до 10 бар, в зависимости от типа трубы и условий эксплуатации. Трубы с маркировкой PN10 рассчитаны на максимальное рабочее давление 10 бар при температуре до 70 °C, тогда как PN20 допускает давление до 20 бар при той же температуре.
Важно учитывать, что с повышением температуры допустимое давление снижается. Например, при температуре 95 °C давление не должно превышать 6 бар даже для труб PN20. При температуре ниже 70 °C можно использовать максимальные значения давления согласно маркировке.
Для обеспечения долговечности системы отопления рекомендуется соблюдать максимально допустимое давление, указанное производителем, а также предусматривать защиту от гидроударов и перепадов давления. Установка расширительных баков и предохранительных клапанов обязательна для предотвращения превышения рабочего давления.
Полипропиленовые трубы, рассчитанные на отопление, часто имеют армирование (например, алюминиевым слоем), что повышает их устойчивость к внутреннему давлению и температурным воздействиям. Такие трубы обеспечивают стабильность рабочего давления в пределах 6–10 бар при температуре эксплуатации до 95 °C.
Несоблюдение допустимого давления ведет к риску деформации и преждевременному выходу труб из строя. Поэтому при проектировании отопительной системы следует учитывать реальные параметры давления и температуры, выбирая трубы с соответствующим классом PN.
Вопрос-ответ:
Какое максимальное давление выдерживают полипропиленовые трубы при использовании в системах холодного и горячего водоснабжения?
Максимальное рабочее давление полипропиленовых труб зависит от их маркировки и толщины стенок. Обычно для труб с маркировкой PN20 допустимое давление составляет до 2,0 МПа (20 бар) при температуре до 20°C, а при повышении температуры до 60°C максимальное давление снижается примерно до 1,0–1,2 МПа. Для труб PN25 максимальное давление может достигать 2,5 МПа при 20°C. Важно учитывать, что с ростом температуры прочностные характеристики материала уменьшаются, поэтому следует учитывать допустимые пределы давления для конкретных температурных режимов.
Какие факторы влияют на снижение прочности полипропиленовых труб под давлением со временем?
Снижение прочности полипропиленовых труб происходит из-за длительного воздействия давления и температуры, что приводит к постепенной деформации материала — явлению, известному как ползучесть. Помимо этого, негативное влияние оказывают ультрафиолетовое излучение, химические вещества в транспортируемой жидкости и механические повреждения при монтаже или эксплуатации. Со временем материал может утратить эластичность и устойчивость к внутреннему давлению, поэтому важно соблюдать рекомендации производителя по эксплуатации и периодически проверять состояние трубопровода.
Как правильно выбрать полипропиленовые трубы с учетом требуемого рабочего давления в отопительной системе?
При выборе труб нужно учитывать максимальное давление и температуру в системе отопления. Обычно для стандартных домашних отопительных систем применяют трубы с маркировкой PN20, рассчитанные на давление до 2,0 МПа при температуре до 60°C. Если планируется использование труб при более высоких давлениях или температурах, стоит выбирать изделия с более высокой маркировкой PN25 или PN32. Также следует обращать внимание на толщину стенок и наличие армирования, так как это влияет на устойчивость к давлению. Рекомендуется учитывать возможные пиковые нагрузки и запас прочности, чтобы обеспечить долговременную надежность системы.
Как температура транспортируемой среды влияет на допустимое рабочее давление полипропиленовых труб?
Повышение температуры снижает прочностные характеристики полипропилена, из которого изготовлены трубы. Например, при 20°C трубы с маркировкой PN20 выдерживают давление до 2,0 МПа, а при 60°C допустимое давление падает примерно вдвое — до 1,0–1,2 МПа. При температурах выше 70–80°C использование полипропиленовых труб не рекомендуется, так как материал становится слишком пластичным и быстро теряет механическую устойчивость. Для систем с высокими температурами следует подбирать трубы с усиленным армированием или использовать другие материалы с более высокой температурной стойкостью.
Что означает маркировка PN на полипропиленовых трубах и как она связана с рабочим давлением?
Маркировка PN указывает номинальное давление, которое труба способна выдерживать при определенной температуре, чаще всего при 20°C. Например, PN20 означает, что труба рассчитана на давление 2,0 МПа (20 бар) при 20°C. При повышении температуры допустимое давление снижается. Таким образом, PN — это ориентир для выбора труб под конкретные условия эксплуатации, позволяющий определить максимально допустимое давление в системе для безопасной работы без риска повреждений. При проектировании систем важно учитывать маркировку PN и температурные режимы, чтобы обеспечить необходимую надежность.
Какие максимальные показатели давления способны выдерживать полипропиленовые трубы в системах горячего водоснабжения?
Полипропиленовые трубы в горячем водоснабжении обычно рассчитаны на рабочее давление до 10 атмосфер (1 МПа) при температуре около 70 °C. При повышении температуры до 95 °C максимально допустимое давление снижается примерно до 6 атмосфер (0,6 МПа). Такие значения обусловлены физическими свойствами материала, который при высоких температурах теряет часть прочности. Важно учитывать, что эти параметры зависят от конкретной марки трубы и ее класса прочности. Поэтому при проектировании системы горячего водоснабжения следует ориентироваться на данные производителя и стандарты, чтобы обеспечить долговечность и безопасность эксплуатации.
