Какое напряжение после диодного моста

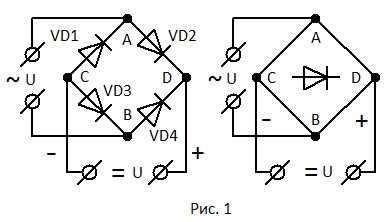

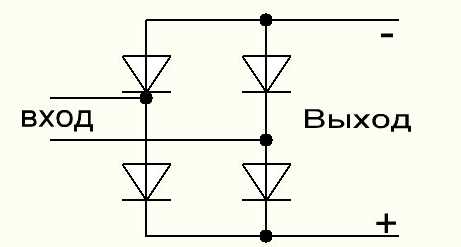

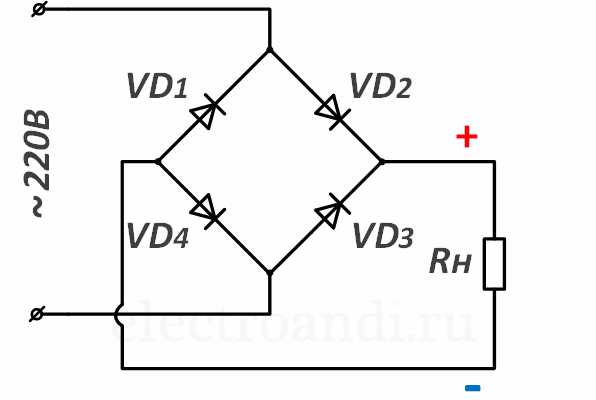

Диодный мост – это ключевой элемент выпрямления переменного напряжения, используемый в источниках питания и различных электронных схемах. На выходе диодного моста появляется пульсирующее постоянное напряжение, которое характеризуется амплитудой, уровнем пульсаций и падением напряжения на диодах. Значение выходного напряжения зависит от параметров исходного переменного сигнала и типа используемых диодов.

При стандартном мостовом выпрямлении амплитуда напряжения на выходе будет примерно равна амплитуде входного переменного напряжения минус суммарное падение напряжения на двух диодах, включенных последовательно в проводящем состоянии. Для кремниевых диодов это падение обычно составляет около 0,7 В на каждый диод, то есть суммарно примерно 1,4 В.

Особенность выходного напряжения диодного моста – его пульсирующий характер с частотой, удвоенной по сравнению с частотой переменного входного сигнала. Это влияет на требования к последующим элементам фильтрации и стабилизации напряжения. Важным моментом является выбор подходящего конденсатора и нагрузки, чтобы обеспечить минимальные пульсации и стабильное выходное напряжение для конкретного применения.

Влияние падения напряжения на каждом диоде моста

При прохождении тока через диодный мост происходит неизбежное падение напряжения на каждом диоде, что напрямую влияет на выходное напряжение после моста. Для кремниевых диодов типичное падение составляет около 0,7 В на каждый диод при рабочем токе. В мостовом выпрямителе ток проходит последовательно через два диода, следовательно суммарное падение напряжения достигает примерно 1,4 В.

Это падение необходимо учитывать при расчётах выходного напряжения, особенно в схемах с низким входным напряжением или при работе на больших токах, где повышение температуры может увеличить прямое падение напряжения. Например, при токе нагрузки 1 А и температуре около 25°C, падение на диодах сохранится около 0,7 В, но при повышении температуры к 100°C оно может увеличиться до 1 В.

Использование диодов с низким прямым падением напряжения, таких как шоттки, позволяет уменьшить суммарное падение до 0,3–0,4 В на диод, что улучшает эффективность выпрямителя и увеличивает выходное напряжение. Однако шоттки имеют меньшую максимальную обратную выдержку, что требует дополнительного анализа параметров в конкретном применении.

Рекомендуется проводить замеры напряжения непосредственно после диодного моста с учетом условий нагрузки и температуры для точного определения реального падения. При проектировании источников питания с низким уровнем потерь целесообразно выбирать диоды с минимальным падением и учитывать их тепловой режим для предотвращения увеличения потерь и повышения температуры элементов.

Разница между средним и пиковым выходным напряжением

Среднее выходное напряжение рассчитывается как интеграл по времени формы напряжения, делённый на период. Для однополупериодного выпрямления среднее напряжение составляет около 0,318 от амплитуды, для двухполупериодного (мостового) – примерно 0,637 амплитуды. Практически это значит, что среднее напряжение на выходе заметно меньше пикового.

Например, если амплитуда переменного напряжения равна 20 В, то пиковое напряжение на выходе после моста будет около 18,6 В (20 В минус 1,4 В падения на диодах), а среднее – около 11,8 В (0,637 × 18,6 В). Разница обусловлена формой выпрямленного сигнала и наличием пульсаций.

Для получения стабильного постоянного напряжения среднее значение важно, но без сглаживающих элементов нагрузка будет получать напряжение с существенными колебаниями от 0 до пикового. Поэтому рекомендуется использовать конденсаторы или другие фильтры, чтобы приближать выход к постоянному напряжению, приближенному к пиковому уровню.

Учитывая падение на диодах и форму сигнала, при проектировании источников питания стоит ориентироваться на пиковое напряжение минус потери как максимальное доступное, а среднее – как показатель средней мощности для расчёта нагрузки и фильтрации.

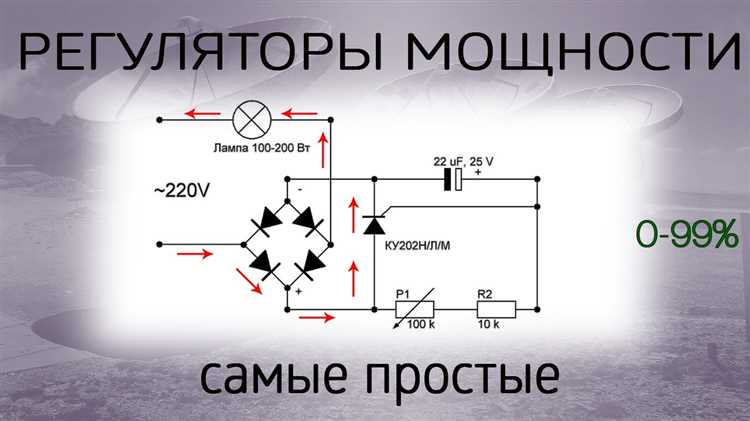

Влияние нагрузки на величину выходного напряжения после моста

Выходное напряжение после диодного моста напрямую зависит от величины нагрузки, подключенной к выходу. При увеличении нагрузки (снижении сопротивления) наблюдается падение выходного напряжения по нескольким причинам:

• Внутреннее сопротивление трансформатора и проводников: Чем больше ток нагрузки, тем сильнее проявляется падение напряжения на внутреннем сопротивлении источника.
• Падение напряжения на диодах моста: Каждый диод создает фиксированное падение напряжения, примерно 0,7 В для кремниевых диодов. При повышении тока нагрузки увеличивается их рассеиваемая мощность, что приводит к большему падению напряжения.
• Пульсации напряжения и емкостные элементы: При тяжелой нагрузке емкость фильтра (конденсатора) быстрее разряжается между импульсами выпрямленного напряжения, что снижает среднее выходное напряжение.

При небольших токах нагрузки выходное напряжение на конденсаторе фильтра практически достигает пикового значения выпрямленного напряжения, то есть примерно U_peak ≈ U_ном × √2 - 2 × U_диода, где U_диода – падение на одном диоде.

При увеличении тока нагрузка вызывает заметное снижение напряжения:

1. Пиковое напряжение уменьшается за счет падения на внутренних сопротивлениях.
2. Среднее напряжение после фильтра снижается из-за увеличенных пульсаций, когда конденсатор не успевает полностью заряжаться.

Для минимизации падения напряжения при нагрузках рекомендуется:

• Использовать диоды с меньшим прямым падением напряжения (например, Шоттки).
• Применять мощные диоды с запасом по току для снижения тепловых потерь.
• Увеличивать емкость сглаживающего конденсатора, чтобы уменьшить пульсации при больших токах.
• Снижать внутреннее сопротивление источника питания – использовать толстые провода и качественные трансформаторы.

В итоге, величина выходного напряжения после диодного моста может отличаться на десятки процентов в зависимости от режима нагрузки, что важно учитывать при проектировании источников питания для стабильной работы подключенных устройств.

Особенности изменения выходного напряжения при переменном входном сигнале

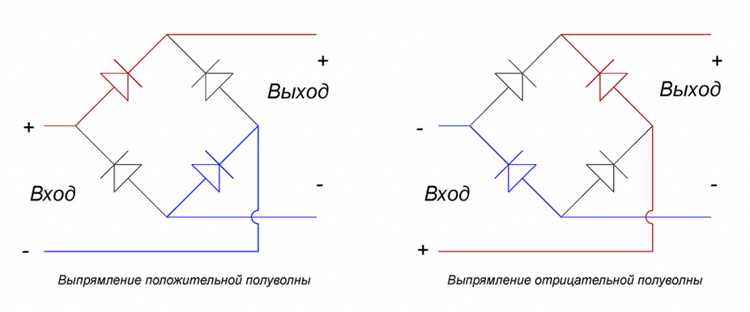

При подаче переменного напряжения на вход диодного моста выходное напряжение характеризуется однополупериодной выпрямленной формой, где отрицательная полуволна инвертируется в положительную. Амплитуда выходного напряжения максимально близка к пиковому значению входного сигнала, но с учетом падения напряжения на диодах моста, обычно порядка 1,2 В для кремниевых диодов (по 0,6 В на каждый диод в проводящем канале).

Частота выходного сигнала после моста удваивается по сравнению с входной, что обусловлено выпрямлением как положительных, так и отрицательных полуволн. Это приводит к сокращению интервала между пиками напряжения и уменьшению времени отсутствия тока.

При увеличении амплитуды переменного входного напряжения пиковое выходное напряжение растет пропорционально, однако нелинейное падение напряжения на диодах остается постоянным, что особенно заметно при низких уровнях напряжения. Для точного расчета выходного напряжения следует учитывать эффективное значение входного переменного напряжения и пики, а не среднеквадратичные значения.

В случае изменения частоты входного сигнала выходное напряжение сохраняет удвоенную частоту, однако увеличение частоты приводит к росту потерь на индуктивные и емкостные элементы схемы, что может вызвать снижение амплитуды выпрямленного напряжения. При высоких частотах критично учитывать динамические характеристики диодов и параметры фильтрующих элементов.

Для стабилизации выходного напряжения на практике после диодного моста часто устанавливают конденсаторный фильтр, который сглаживает пульсации, формируя практически постоянное напряжение. При переменной нагрузке или колебаниях входного сигнала размер и емкость фильтра подбирают с учетом допустимого уровня пульсаций и времени восстановления.

Резюмируя, выходное напряжение после диодного моста при переменном входном сигнале определяется пиковыми значениями, падением на диодах и частотой сигнала. Для точного проектирования необходимо учитывать параметры входного сигнала, характеристики диодов и условия нагрузки.

Роль фильтрующих элементов в стабилизации выходного напряжения

После выпрямления переменного напряжения диодным мостом на выходе возникает пульсирующее постоянное напряжение с заметной пульсацией. Для снижения этой пульсации и стабилизации уровня напряжения применяются фильтрующие элементы.

Основные типы фильтров и их функции:

• Конденсаторный фильтр: самый простой и широко используемый элемент. Конденсатор подключается параллельно нагрузке и аккумулирует заряд в пиковые моменты, отдавая его в паузах, что уменьшает амплитуду пульсаций. Рекомендуется использовать электролитические конденсаторы с ёмкостью, рассчитанной по формуле C ≥ I / (f × ΔU), где I – ток нагрузки, f – частота пульсаций, ΔU – допустимый уровень пульсаций.
• Индуктивный фильтр (дроссель): включается последовательно и обеспечивает сглаживание токовых пульсаций за счет индуктивного сопротивления переменному компоненту напряжения. Используется в схемах с высокими требованиями к качеству питания и меньшими токами нагрузки.
• Комбинированные фильтры (LC-фильтры): соединяют в себе достоинства конденсаторов и индуктивностей, обеспечивая более эффективное подавление пульсаций на частотах, кратных основной частоте сети.

Рекомендации по подбору фильтрующих элементов:

1. Для низкой нагрузки и малых токов достаточно установить электролитический конденсатор с ёмкостью порядка нескольких тысяч микрофарад на напряжение, превышающее максимальное выходное напряжение не менее чем на 20%.
2. Для мощных источников питания, где пульсации критичны, следует применять LC-фильтры с расчетом индуктивности, обеспечивающей реактивное сопротивление, превышающее реактивное сопротивление конденсатора на рабочей частоте пульсаций.
3. Фильтры необходимо выбирать с учётом рабочих токов, напряжений и тепловых режимов, чтобы избежать деградации параметров под нагрузкой.

Правильно спроектированный фильтр снижает пульсации до долей вольта, повышая стабильность и качество выходного напряжения, что критично для чувствительной электроники и устройств с требованиями к низким помехам.

Измерение напряжения после диодного моста: методы и нюансы

Для точного измерения напряжения после диодного моста рекомендуется использовать цифровой мультиметр с функцией измерения постоянного и пульсирующего напряжения. Важен выбор правильного режима измерения: режим постоянного напряжения (DC) показывает среднее значение выпрямленного сигнала, а режим переменного напряжения (AC) – уровень пульсаций.

При измерениях следует подключать щупы мультиметра непосредственно к выходным контактам моста, соблюдая полярность. Обязательно учитывать падение напряжения на диодах – оно снижает реальное выходное напряжение на 0,6–1,0 В в зависимости от типа диодов и тока нагрузки.

Для оценки качества выпрямления используют осциллограф, позволяющий визуализировать форму сигнала. Это важно, чтобы выявить остаточные пульсации и понять, насколько эффективно работает фильтр после моста. Если осциллограф недоступен, измерение пульсаций проводят мультиметром с функцией RMS или осциллографическим адаптером.

При нагрузке выходное напряжение может снижаться из-за внутреннего сопротивления диодов и фильтров. Для корректной оценки рекомендуется проводить измерения при штатной нагрузке, поскольку вхолостую напряжение будет выше и не отражает реальную работу схемы.

При использовании электролитических конденсаторов на выходе моста важно учитывать их ёмкость и ESR, так как низкое качество конденсаторов влияет на стабильность и уровень пульсаций напряжения. Измерения в разных точках схемы (до и после фильтра) позволяют определить влияние этих компонентов.

Наконец, при работе с высокочастотными преобразователями измерения требуют учета помех и индуктивных наводок. Для снижения ошибок применяют экранированные провода и высококачественные щупы с малой емкостью и индуктивностью.

Типичные ошибки при расчетах и измерениях выходного напряжения

Одна из распространённых ошибок – пренебрежение падением напряжения на диодах моста. Каждый кремниевый диод обычно снижает напряжение примерно на 0,7 В, что при полном мосте даёт суммарное падение около 1,4 В. Игнорирование этого факта приводит к завышению расчетного напряжения на выходе.

Часто неправильно выбирается точка измерения. Измерения нужно проводить непосредственно на выходных клеммах моста, учитывая влияние подключённой нагрузки и фильтров. Измерение в точках до или после дополнительных компонентов искажает реальные значения.

Использование неподходящих измерительных приборов – частая ошибка. Например, измерители с малой частотой срабатывания или аналоговые мультиметры могут не зафиксировать пульсации и изменчивость выпрямленного напряжения, выдавая усреднённые данные, которые не отражают пиковые значения.

Не учитывается влияние нагрузки на выходное напряжение. При подключении резистивной или ёмкостной нагрузки выходное напряжение может упасть из-за внутреннего сопротивления источника и характеристик диодного моста. Отсутствие моделирования нагрузки ведёт к неправильным расчетам.

Ошибка в расчётах частоты пульсаций и коэффициента заполнения сигнала. В выпрямителях с мостовой схемой частота пульсаций вдвое выше частоты входного переменного напряжения. Неправильное принятие частоты пульсаций и игнорирование их амплитуды приводят к неправильному выбору фильтрующих компонентов и ошибкам в расчетах.

Отсутствие учета температуры диодов. Повышение температуры увеличивает падение напряжения на диодах, что снижает выходное напряжение. При высоких температурах стоит применять поправочные коэффициенты в расчетах.

Неправильное подключение измерительных щупов или отсутствие общего провода может привести к паразитным падениям напряжения и искажениям данных, особенно при использовании осциллографа или частотомера.
