В многоквартирных домах, построенных до 1980-х годов, широко применялась алюминиевая электропроводка сечением 2,5 мм² и 4 мм². Такое сечение считалось достаточным для розеточных и осветительных линий с учётом тогдашнего уровня бытовой нагрузки. Однако в условиях современной эксплуатации, когда суммарная мощность электроприборов значительно возросла, эти параметры могут быть недостаточны.
Алюминий имеет удельное сопротивление 0,028 Ом·мм²/м, что примерно в 1,6 раза выше меди. Это означает, что при равном сечении он нагревается сильнее, особенно при длительной нагрузке. Кроме того, старые алюминиевые жилы подвержены окислению и потере механической прочности в местах соединений. На практике это приводит к перегревам и риску возгорания, особенно при подключении приборов мощностью свыше 2 кВт через розеточные линии с алюминиевыми проводами сечением менее 4 мм².
Для оценки соответствия проводки современным требованиям необходимо учитывать токовую нагрузку. Для открытой прокладки алюминиевого провода допустимый ток составляет 16–18 А для сечения 2,5 мм² и 22–24 А для 4 мм². При скрытой прокладке эти значения снижаются на 15–20 %. Если через такую линию одновременно питаются кондиционер, микроволновая печь и бойлер, ток может превышать допустимые значения, особенно при одножильных кабелях, проложенных в бетонных стенах без вентиляции.
При обследовании старых квартир рекомендуется замена алюминиевых линий на медные сечением не менее 2,5 мм² для розеток и 1,5 мм² для освещения. Если полная замена невозможна, требуется минимум – ревизия контактов, установка автоматических выключателей с учётом фактической нагрузки и применение клеммных соединений с переходом алюминий-медь.
Какие сечения алюминиевых проводов применялись в домах 1950–1980 годов
В многоквартирных домах, построенных в период с 1950-х по 1980-е годы, массово применялись алюминиевые проводники сечением 2,5 мм² и 4 мм². В типичных однофазных внутриквартирных сетях использовались двухжильные или трёхжильные кабели с алюминиевыми жилами, преимущественно в резиновой или ПВХ-изоляции. Основное сечение 2,5 мм² применялось для розеточных групп, в то время как освещение подключалось проводами сечением 1,5 мм².
Для подключения электроплит в домах, где они были предусмотрены проектом, прокладывали отдельные линии с алюминиевыми жилами сечением 6 мм². В редких случаях встречались линии сечением 10 мм², как правило, в домах с повышенной электрификацией или в индивидуальных решениях электриков, обслуживавших здание.
Щитовые и стояковые вводы в квартиры выполнялись проводами сечением 4 мм² или 6 мм². При этом проводники зачастую не имели двойной изоляции и монтировались открытым способом или в металлических трубах. Дополнительные линии на бойлеры, кондиционеры или стиральные машины в большинстве случаев отсутствовали, что следует учитывать при реконструкции электропроводки.
С технической точки зрения, алюминиевые жилы указанных сечений уже в момент прокладки находились на пределе допустимых токовых нагрузок, особенно при длительном включении электроплит или мощных обогревателей. Поэтому при любой модернизации таких сетей рекомендуется полная замена проводки на медную с соблюдением современных нормативов.

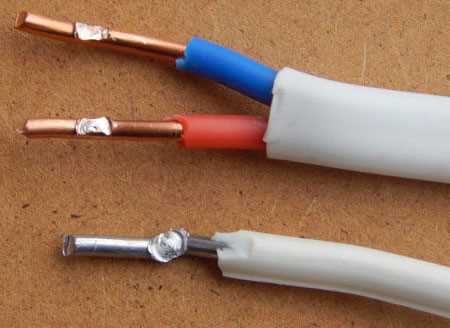

Как определить сечение алюминиевого провода без маркировки
При отсутствии заводской маркировки сечение алюминиевого провода определяется путем прямого измерения диаметра жилы с последующим расчетом площади поперечного сечения. Для измерений требуется штангенциркуль или микрометр с точностью не хуже 0,1 мм. Изоляцию необходимо аккуратно удалить, не повредив металл.
Измеряется диаметр в миллиметрах в самой ровной и неповрежденной части жилы. Далее используется формула: S = (π × D²) / 4, где S – искомое сечение в мм², D – измеренный диаметр.
Например, если диаметр алюминиевой жилы составляет 1,8 мм, расчет будет следующим: S = 3,14 × (1,8²) / 4 ≈ 2,54 мм². Это значение ближе всего к стандартному номиналу 2,5 мм², который применялся в большинстве квартирных розеточных групп.
При наличии многожильного провода измерения проводятся для каждой жилки в отдельности, затем рассчитывается суммарное сечение по формуле: Sобщ = Sодн × n, где n – количество одинаковых жил.
Если провод окислен, его необходимо зачистить перед измерением. При деформации жилы следует выбрать участок с минимальными искажениями формы. Измерения проводятся без учета изоляции – только по металлической части.
Также допустимо использовать шаблон с отверстиями известных диаметров или сверла подходящего размера: если жила входит плотно в отверстие без люфта, это соответствует диаметру сверла. Такой способ дает приемлемую точность при отсутствии измерительного инструмента.
Зависимость допустимой нагрузки от сечения алюминиевого провода
Допустимая токовая нагрузка напрямую зависит от площади поперечного сечения алюминиевого проводника. Чем больше сечение, тем выше способность провода безопасно проводить ток без перегрева. Например, провод сечением 2,5 мм² рассчитан на ток до 16 А при прокладке в открытом виде, а при скрытой укладке в стену этот предел снижается до 13–14 А.
Провод сечением 4 мм² допускает ток до 25 А при открытом способе монтажа. Для алюминиевых жил сечением 6 мм² нагрузка может достигать 32–34 А, однако при многожильной укладке в кабель-каналах или трубах значения снижаются из-за ухудшенного теплоотвода.
Нарушение допустимой нагрузки приводит к перегреву, ухудшению контактов и разрушению изоляции. Алюминий особенно чувствителен к термическому расширению и может ослаблять винтовые соединения, создавая дополнительные риски.
Для расчёта максимальной нагрузки рекомендуется учитывать условия прокладки, длительность работы под нагрузкой и температуру окружающей среды. При сомнениях лучше выбирать сечение с запасом и предусматривать автомат защиты с уставкой ниже предельного тока для данного сечения.
В старых квартирах чаще всего встречаются алюминиевые провода сечением 2,5 мм² и 4 мм². Подключение современных бытовых приборов с высоким энергопотреблением к таким линиям без реконструкции электропроводки может быть опасным.

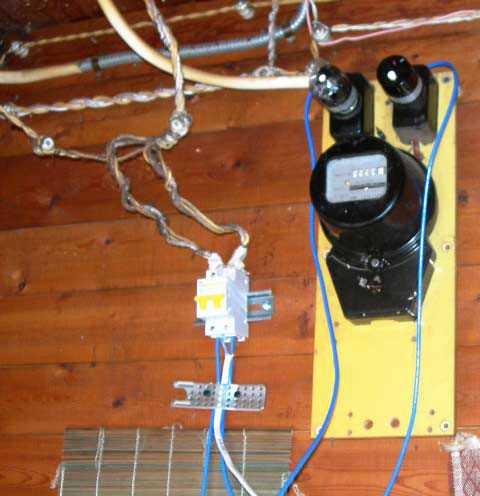

Почему в старом жилом фонде часто использовались провода с малым сечением
В домах, построенных с 1950-х по 1980-е годы, выбор алюминиевых проводов сечением 2,5 мм² и 1,5 мм² был обусловлен сочетанием технических и экономических факторов. На тот момент такие параметры считались достаточными для типовой нагрузки жилого помещения, в котором эксплуатировались лишь базовые электроприборы: освещение, радиоприёмник, телевизор, холодильник.
Основные причины применения проводов с малым сечением:
- Среднее потребление электроэнергии в квартире не превышало 1–1,5 кВт. Данные нагрузки перекрывались проводом сечением 1,5 мм² при напряжении 220 В.
- Отсутствие энергоёмких бытовых приборов, таких как СВЧ-печи, стиральные машины с нагревателем воды, кондиционеры и бойлеры. Их массовое распространение началось значительно позже.
- Экономия цветного металла. Алюминий был дешевле и легче меди, а уменьшение сечения снижало затраты на прокладку электропроводки в масштабах массового строительства.
- Стандарты проектирования того периода (например, нормы ПУЭ 1960-х годов) допускали прокладку линий освещения с проводом 1,5 мм², а розеточных групп – 2,5 мм² при использовании автоматов с номиналом 10–16 А.
Техническое обоснование таких решений опиралось на расчёт кратковременных и среднесуточных нагрузок, которые редко превышали 6–7 А в розеточных цепях. Даже с учётом нагрева алюминия, температурные и токовые допуски соблюдались при правильной укладке проводки.
С учётом увеличившейся в наши дни нагрузки старые линии с малым сечением не соответствуют современным требованиям по току и температурному режиму. При реконструкции электропроводки такие участки необходимо заменять на провода не менее 2,5 мм² для розеточных линий и 1,5 мм² – для освещения, с обязательным учетом длины трассы и мощности подключаемых устройств.
Можно ли подключать современные электроприборы к старой алюминиевой проводке
Старая алюминиевая проводка, особенно с сечением 2,5 мм² и менее, не рассчитана на длительную работу с нагрузками свыше 3,5 кВт на одну линию. Современные приборы – такие как электрические духовые шкафы (до 3,6 кВт), бойлеры (от 1,5 до 2,5 кВт), стиральные машины (около 2 кВт) – при совместной работе могут вызвать перегрев проводов.
Соединения в алюминиевой проводке со временем теряют контакт из-за текучести металла. Это приводит к повышенному сопротивлению и, как следствие, к нагреву и риску возгорания. Особенно уязвимы места скруток и устаревшие розетки без термостойких клемм.
Алюминий окисляется, и на поверхности образуется пленка, ухудшающая проводимость. При высоких токах это ускоряет деградацию контактов. Использование мощной техники без модернизации проводки приводит к скачкам напряжения, отключениям автоматов или перегреву кабеля.
Если в квартире осталась двухпроводная схема без заземления, запрещено подключать приборы с металлическим корпусом без соответствующих мер безопасности. Установка УЗО без полноценного заземления не обеспечивает защиту от поражения током при пробое изоляции.
Подключение мощной техники возможно только при условии оценки сечения жил, качества контактов и длины линии. Для линий с алюминием менее 2,5 мм² рекомендуется подключать нагрузку не выше 1,5 кВт. В других случаях необходима замена участка или всей линии на медную с соответствующим сечением.
Чем грозит несоответствие сечения алюминиевого провода потребляемой мощности
Алюминиевый провод с меньшим сечением, чем требует нагрузка, вызывает перегрев жилы из-за высокого сопротивления. Это снижает срок службы изоляции и увеличивает риск короткого замыкания или пожара.
При превышении допустимой нагрузки на провод происходят следующие последствия:
- Увеличение температуры провода свыше нормативных значений (обычно выше 70–90 °С для алюминиевых жил).
- Ускоренный износ изоляции, приводящий к ее растрескиванию и возникновению токов утечки.
- Повышение сопротивления контактов и соединений, что ухудшает качество электрической цепи.
- Возможное срабатывание автоматических выключателей из-за перегрузки, что нарушает работу электроприборов.
- В худших случаях – возгорание проводки с угрозой безопасности жилья.
Рекомендуется придерживаться норм ГОСТ и ПУЭ, где для алюминиевого провода сечением 2,5 мм² максимальная нагрузка составляет около 16 А, 4 мм² – до 25 А, 6 мм² – до 32 А. При расчетах нагрузки необходимо учитывать суммарную мощность всех подключенных приборов и коэффициент одновременности.
Для предотвращения проблем следует:
- Проводить замеры тока в цепи и сравнивать с допустимой нагрузкой на сечение провода.
- При модернизации электропроводки выбирать кабель с запасом по сечению не менее 20% от расчетной нагрузки.
- Использовать специализированные устройства защиты (автоматы, УЗО), правильно подобранные под сечение и ток.
- Регулярно проверять состояние соединений, так как окисление алюминия увеличивает сопротивление и риск перегрева.
Несоответствие сечения алюминиевого провода текущей нагрузке – это прямой путь к авариям и дорогостоящему ремонту. Контроль параметров и своевременная замена старой проводки – залог безопасности и стабильной работы электросети.
Допустимая замена алюминиевого провода на медный по сечению
Алюминий имеет меньшую электрическую проводимость по сравнению с медью, что требует увеличения сечения для сохранения допустимой нагрузки. При замене алюминиевого провода на медный сечение можно уменьшить примерно на 40%, сохраняя ту же нагрузочную способность.
Например, алюминиевый провод с сечением 10 мм² эквивалентен по пропускной способности медному проводу с сечением около 6 мм². Аналогично, 16 мм² алюминия соответствует 10 мм² меди, а 25 мм² алюминия – примерно 16 мм² меди.
При монтаже важно учитывать также условия прокладки и температуру, поскольку тепловое сопротивление влияет на нагрузочную способность. Для жилых помещений при замене старой алюминиевой проводки на медную рекомендуется использовать сечение, рассчитанное на токовую нагрузку с запасом 10-15% для повышения надежности.
Нельзя напрямую заменять алюминий на медь без учета сечения, чтобы избежать перегрева и риска возгорания. В ряде случаев для полной безопасности и соответствия нормам целесообразно выполнять расчет по допустимому току и падению напряжения с учетом конкретных условий эксплуатации.
Когда необходимо полностью заменить алюминиевую проводку по причине сечения
Полная замена алюминиевой проводки требуется, если сечение жил ниже 6 мм² в силовых линиях и 2,5 мм² в осветительных цепях. Такие сечения не соответствуют современным нормам нагрузки и увеличивают риск перегрева и пожара.
Если в квартире установлены приборы с суммарной мощностью свыше 5 кВт, а сечение алюминиевых жил не позволяет обеспечить безопасный ток более 25 А, замена обязательна. Это связано с возрастанием тепловых потерь и снижением надежности контактов.
Также критично менять проводку при наличии видимых повреждений изоляции, признаках окисления и потемнения жил, что часто проявляется именно в местах перехода с меньшим сечением. Такие участки создают зоны повышенного сопротивления и искрения.
В домах старой постройки, где применялись алюминиевые жилы 1,5 мм² или 4 мм², современные электроприборы вызывают чрезмерную нагрузку. Замена на медный провод с минимальным сечением 2,5 мм² для осветительных и 6 мм² для розеточных линий необходима для соответствия требованиям ПУЭ и безопасности.
Если при измерениях сопротивления цепи обнаруживается превышение нормы на 20% и более, а также частые срабатывания автоматов защиты, это индикатор необходимости полной замены проводки с учетом увеличенного сечения жил.
В случаях реконструкции или перепланировки с добавлением новых электроприборов рекомендуется заранее планировать замену алюминиевой проводки на провод с сечением, соответствующим нагрузке, чтобы исключить аварийные ситуации и обеспечить долговечность системы.
Вопрос-ответ:
Как определить сечение алюминиевого провода в старой квартире без маркировки?
Для определения сечения алюминиевого провода без маркировки можно использовать несколько методов. Самый простой — измерить диаметр жилы с помощью микрометра или штангенциркуля и рассчитать площадь сечения по формуле площади круга (π × радиус²). Если нет инструментов, можно сравнить провод с известным образцом или обратиться к таблицам, где приведены стандартные диаметры и сечения алюминиевых жил. Также иногда помогает визуальный осмотр сечения среза провода — проводник с сечением 1,5 мм² будет заметно тоньше, чем с 6 мм².
Почему в домах 1960-1980 годов часто использовались алюминиевые провода меньшего сечения, чем сейчас рекомендуют?
В советское время стандарты и нормы проектирования электропроводки были иными, а требования к потребляемой мощности значительно ниже. Многие квартиры были рассчитаны на относительно небольшое количество электроприборов. Также алюминий был более доступным и дешевым материалом, но его электрическая и тепловая проводимость ниже, чем у меди. Для экономии часто использовали провода с минимальным сечением, которое считалось достаточным для тех условий. Сегодня нагрузка на электросеть выросла, поэтому такие сечения считаются недостаточными.
Какие риски связаны с использованием алюминиевого провода с меньшим сечением, чем требуется по нагрузке?
Провод с недостаточным сечением при большой нагрузке нагревается сильнее, что приводит к ускоренному износу изоляции и повышает вероятность короткого замыкания или пожара. Кроме того, повышенное сопротивление провода снижает напряжение на конечных точках, что может привести к неправильной работе бытовой техники. Постоянный перегрев провода снижает его механическую прочность и способствует развитию коррозии, что ухудшает контакт и увеличивает риск возгорания.
Можно ли заменить алюминиевый провод на медный с меньшим сечением?
Да, замена алюминиевого провода на медный с меньшим сечением допустима, но только с учетом допустимой токовой нагрузки медного провода. Медные жилы имеют лучшее электрическое сопротивление, поэтому при сохранении одинаковой нагрузки можно использовать медь меньшего сечения. Например, алюминиевый провод 10 мм² по нагрузке примерно соответствует медному 6 мм². При замене важно правильно подобрать автоматические защитные устройства и обеспечить качественные соединения, чтобы избежать проблем с перегревом.
Когда стоит полностью заменить алюминиевую проводку в старом жилом фонде?
Полная замена алюминиевой проводки необходима при значительном износе, повреждениях изоляции, частых перегревах и если сечение проводов не соответствует современным требованиям нагрузки. Это особенно важно в случаях установки мощных электроприборов, которые увеличивают токовую нагрузку. Если выявляются следы коррозии, ослабленные контакты или провода с меньшим сечением, чем необходимо, замена поможет избежать аварийных ситуаций и повысит надежность электроснабжения.
