Ошибки при выборе УЗО для частного дома могут привести к ложным срабатываниям или, наоборот, к отказу защиты при утечке тока. Чтобы этого избежать, важно не просто поставить «любое устройство», а подобрать его по конкретным параметрам: току утечки, номинальному току, числу полюсов и типу чувствительности.
Для большинства частных домов подходит УЗО с номинальным током 25–63 А и током утечки 30 мА. Если в цепи есть старая проводка или открытые участки – допустим уровень срабатывания 10 мА, но не ниже. При наличии заземления достаточно одного УЗО на ввод. Без него – лучше ставить по одному на каждую группу: розетки, освещение, бойлер, кухня.
Если в доме используются индукционные плиты, стиральные или посудомоечные машины, необходимо УЗО типа A или даже F – они способны распознавать токи утечки с постоянной составляющей. УЗО типа AC, хоть и дешевле, не распознаёт такие токи и не обеспечивает надежную защиту в подобных условиях.
Также стоит учитывать селективность: при установке нескольких УЗО важно, чтобы при утечке отключалось только ближайшее к неисправности. Для этого на ввод обычно ставят селективное УЗО (тип S) с временем срабатывания 0,2–0,5 с, а на группы – обычные мгновенного действия.
Правильно выбранное устройство защитного отключения снижает риск поражения током, исключает пожары из-за утечек и упрощает поиск неисправностей в электросети дома. В этой статье разберём каждый параметр отдельно, чтобы упростить вам выбор.

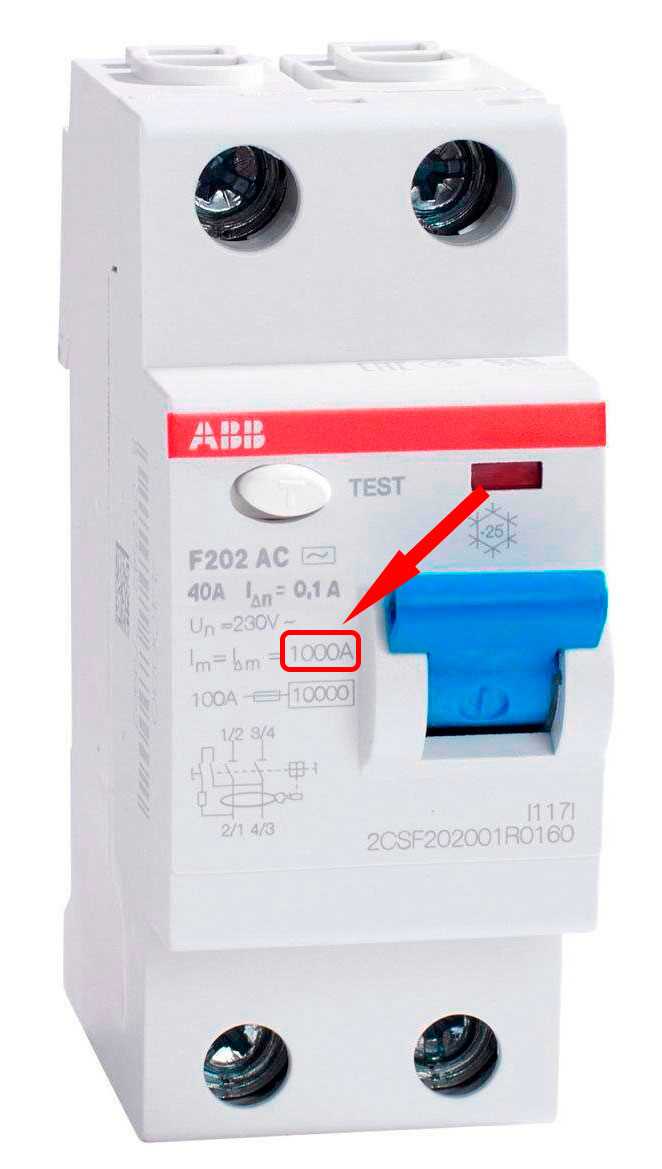

Как рассчитать номинальный ток УЗО для домашней сети
Номинальный ток УЗО подбирается не по току потребителей, а по току, на который рассчитан автоматический выключатель, стоящий перед ним. Если УЗО и автомат устанавливаются в паре (как отдельные устройства), номинал УЗО должен быть не меньше номинала автомата. Например, если перед УЗО установлен автомат на 25 А, само УЗО должно иметь номинальный ток не менее 25 А, лучше – с запасом 40 А, чтобы избежать перегрева при длительной работе.
Если УЗО устанавливается после группового автомата, ориентируйтесь именно на его номинал. При этом важно учитывать суммарную нагрузку всех потребителей, подключённых к группе. Для оценки общей нагрузки можно использовать формулу:
Рассчитанный ток = Суммарная мощность нагрузки / Напряжение сети
Для однофазной сети (220 В) и общей нагрузки, например, 5 000 Вт:
I = 5000 / 220 ≈ 22,7 А
В этом случае автомат выбирается на 25 А, а УЗО – на 40 А.
УЗО не должно срабатывать от рабочего тока нагрузки. Если ток близок к пределу срабатывания, устройство может отключаться без утечки. Поэтому номинал УЗО выбирают с запасом по току минимум 25–30% выше тока автомата, но не наоборот. Например, нельзя ставить УЗО на 25 А после автомата на 32 А – это приведёт к перегреву и снижению ресурса устройства.
Для трёхфазных сетей расчёт аналогичный, но используется напряжение 380 В. Пример: если суммарная нагрузка 10 кВт, расчётный ток:
I = 10000 / (380 × √3) ≈ 15,2 А
Учитывая пусковые токи и рабочие колебания, берут автомат на 20 А и УЗО на 25 или 40 А. Если используется УЗО с встроенным автоматом (диффавтомат), номинал подбирается по обычным правилам, как для автомата, исходя из нагрузки.
Номинал УЗО также зависит от расположения. Для ввода в дом – обычно 63 А, для отдельных групп освещения – 16–25 А, розеточных групп – 25–40 А. Недопустимо использовать одно УЗО на весь дом без учёта разбивки нагрузки по группам: это усложняет диагностику и повышает риск полного отключения сети при малейшей утечке.
Чем руководствоваться при выборе тока утечки
Если УЗО устанавливается на вводе, где защищаются сразу несколько групп потребителей, имеет смысл выбрать устройство с током утечки 100 мА или 300 мА. Это необходимо, чтобы избежать ложных отключений при суммарных естественных утечках на большой длине проводки. При этом защита от поражения электрическим током обеспечивается установкой дополнительных УЗО на 30 мА в распределительном щите для отдельных групп, особенно влажных зон – ванная, кухня, прачечная.
При наличии мощной техники с частыми пусковыми токами (насосы, бойлеры, стиральные машины) предпочтительно использовать селективные УЗО (обозначаются как «S»), которые выдерживают кратковременные пусковые токи и не срабатывают без реальной утечки.
Для зон с повышенной влажностью (уличные розетки, санузлы, бани) рекомендуемый ток утечки – строго 10 мА. Это повышает чувствительность защиты и минимизирует риск поражения током при прикосновении к проводящим частям.
При выборе тока утечки важно учитывать не только номинальные параметры УЗО, но и суммарную емкость сети, тип изоляции кабелей, а также характер подключенной нагрузки. УЗО должно срабатывать только при опасной утечке, но не реагировать на фоновые наводки или емкостные токи в длинной проводке.

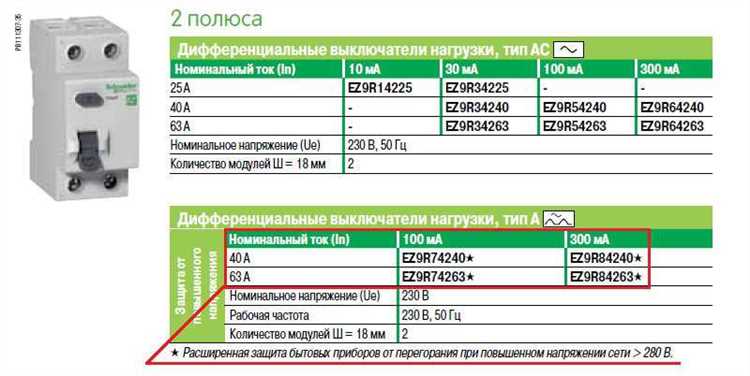

Подбор УЗО по типу тока: AC, A, B – что нужно в доме
Тип УЗО определяется характером тока утечки, который устройство способно распознать. В бытовых условиях чаще всего встречаются три типа: AC, A и B. От правильного выбора зависит безопасность оборудования и работа чувствительной техники.
Тип AC – самый простой и дешевый. Реагирует только на синусоидальный переменный ток утечки. Подходит для старых бытовых приборов без электроники: бойлеры, лампы накаливания, розетки в кладовке. Но для современной техники он уже не актуален.
Тип A фиксирует как переменные, так и пульсирующие (выпрямленные) токи утечки. Такой вариант необходим при наличии техники с импульсными блоками питания: стиральные машины, духовые шкафы, индукционные плиты, кондиционеры, большинство телевизоров. В частном доме это – базовый выбор для групп розеток и линий с бытовой техникой.
Тип B способен распознавать утечки постоянного тока и высокочастотные помехи. Такие УЗО устанавливаются в случае использования оборудования с преобразователями частоты, солнечных инверторов, зарядных станций для электромобилей. В обычной сети без специфичной нагрузки он не нужен и неоправданно дорог.
Если в доме нет сложной промышленной автоматики, но есть техника с электроникой, оптимальным выбором будет УЗО типа A. УЗО типа AC допустимо использовать только для освещения или отдельных «чистых» линий. Тип B – только при наличии оборудования, указания на которое прописаны в техдокументации или проекте электроснабжения.

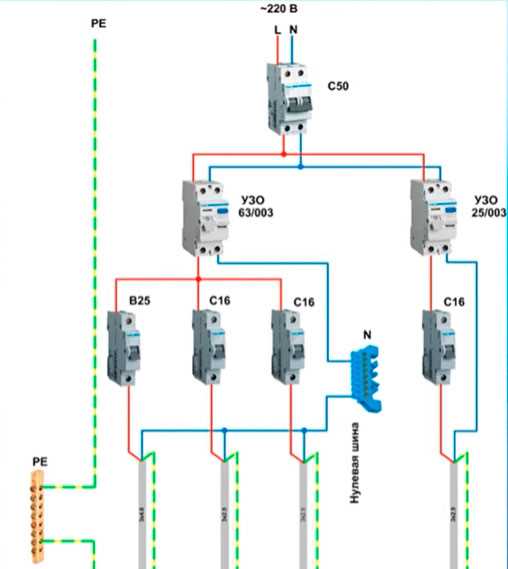

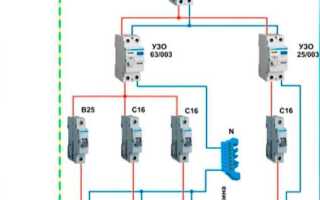

Разделение УЗО по линиям: где ставить общее, а где индивидуальное
Одно общее УЗО на весь дом – компромиссный вариант, который допускается только при минимальной нагрузке и простой схеме электроснабжения. Но в случае утечки или ложного срабатывания вся сеть обесточивается, и поиск причины превращается в квест. Для домов с несколькими группами потребителей (розетки, свет, электроплита, бойлер, кондиционеры и т.д.) этот вариант нерационален.
Практичнее и безопаснее делить защиту по линиям: ставить одно УЗО на каждую группу автоматов или на отдельные ответственные потребители. Например, выделенный контур для розеток кухни – источник повышенного риска из-за параллельной работы мощной техники и влажности. Здесь оправдано собственное УЗО на 30 мА. Точно так же – для электроплиты или бойлера, особенно при их высокой мощности и стационарном подключении.
На световую группу можно установить общее УЗО с током утечки 30 мА, но при использовании LED-драйверов стоит учитывать возможные ложные срабатывания и выбирать УЗО типа A с повышенной устойчивостью к импульсным токам.
Если в доме установлена система с резервным вводом или генератором, каждую линию, подключаемую к альтернативному источнику, стоит оснастить собственным УЗО. Это исключает взаимное влияние и повышает отказоустойчивость.
Оптимальная схема – установка селективного (S-типа) УЗО на вводе, с выдержкой по времени, и нескольких индивидуальных устройств на отдельные группы. Это позволяет избежать полного отключения питания при локальной утечке и упростить диагностику. Номинальный ток вводного УЗО должен быть не ниже суммарной нагрузки всех линий и на один шаг выше, чем у групповых автоматов.
Важно учитывать, что УЗО не защищает от короткого замыкания – поэтому каждое должно работать в паре с автоматическим выключателем, соответствующим нагрузке линии. В распределительном щите такую схему легко реализовать с помощью модульного оборудования от одного производителя, чтобы избежать проблем с совместимостью.
УЗО с автоматом или отдельно: плюсы и минусы решений
Существует два подхода к установке УЗО: использовать модульное устройство, объединяющее автоматический выключатель и УЗО (диффавтомат), или монтировать УЗО и автомат отдельно. Оба варианта работают корректно, но различаются по удобству обслуживания, стоимости и гибкости конфигурации.
УЗО в связке с отдельным автоматом – более универсальный вариант. Он позволяет точно подобрать характеристики автомата (по току и времени срабатывания) под конкретную линию, а также упростить диагностику при отключениях. Если сработало УЗО – значит, утечка. Если автомат – перегрузка или короткое замыкание. Замену и модернизацию тоже проще выполнять: при необходимости можно поменять только один из элементов.
Диффавтомат экономит место в щите и ускоряет монтаж. В нем уже встроены как защита по току, так и защита от утечки. Это удобно для распределительных коробок с ограниченным количеством модулей или при создании компактных щитов на отдельные помещения (например, в бане или гараже). Однако стоимость одного диффавтомата выше, чем связки «автомат + УЗО» сопоставимого качества, а при срабатывании не всегда очевидна причина – потребуется прибор с функцией индикации или проверка мультиметром.
Если вы планируете стандартную домашнюю сеть с отдельными линиями на розетки, освещение, бойлер и кухонную технику – рациональнее использовать отдельные УЗО и автоматы. Это дешевле при большом количестве линий, удобнее для обслуживания и ремонта. Диффавтоматы разумно применять точечно – там, где нужно сэкономить место или обеспечить защиту одной-двух линий без лишнего усложнения щита.
Как выбрать УЗО по условиям установки: щиток, улица, баня
При выборе УЗО важно учитывать среду, в которой оно будет работать. От условий монтажа зависит степень защиты, конструктивные особенности и класс защиты корпуса устройства.
Щиток внутри дома
- Для установки в сухом, отапливаемом помещении достаточно стандартного УЗО с классом защиты IP20–IP40.
- Рекомендуется выбирать модели с номинальным током, соответствующим общей нагрузке в щитке, и током утечки 30 мА для защиты человека.
- При наличии чувствительной техники лучше рассмотреть УЗО типа А или В, которые реагируют на пульсирующий или постоянный ток утечки.
Уличные условия
- УЗО для уличных щитков должны иметь высокий класс защиты корпуса – не ниже IP54, лучше IP65, чтобы защитить от влаги и пыли.
- Температурный диапазон эксплуатации должен соответствовать климату региона – обычно от -25 до +40 °C.
- Рекомендуется использовать УЗО с расширенной защитой от коррозии и УЗО с функцией самотестирования, так как доступа для проверки может быть мало.
Установка в бане и помещениях с повышенной влажностью
- УЗО должны иметь класс защиты минимум IP54, а лучше IP65, чтобы исключить попадание пара и влаги внутрь корпуса.
- Желательно выбирать модели с термостойким корпусом и срабатыванием при токе утечки 10–30 мА для максимальной безопасности.
- Для бань лучше использовать УЗО типа А или В, так как токи утечки здесь могут иметь сложную форму из-за нагревательных элементов.
- Устанавливать УЗО следует вне непосредственной зоны пара, например, в смежном помещении или защищённом щитке.
Вопрос-ответ:
Как правильно подобрать номинальный ток УЗО для частного дома?
Номинальный ток УЗО выбирают исходя из суммарной нагрузки подключенных к защищаемой линии приборов. Обычно берут значение, равное или немного выше суммарного тока. Например, если на линию приходится нагрузка около 16 А, то стоит выбрать устройство с номиналом 25 А, чтобы избежать ложных срабатываний и обеспечить надежную защиту.
Какой ток утечки должен быть у УЗО для бытовой электропроводки?
Для жилого дома обычно применяют УЗО с током срабатывания 30 мА. Такой уровень чувствительности достаточно низкий, чтобы защитить человека от поражения электрическим током, но при этом не будет срабатывать на небольшие утечки, возникающие в нормальной работе электросети.
Как выбрать тип УЗО по типу тока утечки (AC, A, B)?
Тип AC предназначен для защиты от переменного синусоидального тока утечки и подходит для простых нагрузок без электроники. Тип A реагирует и на переменный, и на пульсирующий постоянный ток утечки, что важно, если в доме есть устройства с преобразователями (например, стиральные машины, компьютеры). Тип B – универсальный, защищает также от постоянных токов утечки, но применяется редко в жилых домах, чаще на промышленных объектах с электромобилями или солнечными панелями.
Можно ли установить УЗО на улице или в бане, и какие условия при этом учитывать?
Установка УЗО вне дома требует выбора устройств с повышенной степенью защиты корпуса (например, IP65 и выше) и устойчивостью к влажности и перепадам температуры. В бане или уличном щитке лучше использовать специальные влагозащищённые модели, которые выдерживают повышенную влажность и не выйдут из строя. Также важно обеспечить защиту от прямого попадания воды и пыли.
Стоит ли использовать комбинированное устройство — автомат с встроенным УЗО, или лучше ставить их раздельно?
Комбинированные автоматы с УЗО удобны для упрощения схемы и экономии места в щитке. Однако отдельные УЗО и автомат позволяют гибко настраивать защиту и легче проводить замену или диагностику. В жилых домах часто применяют оба варианта, выбирая исходя из особенностей электропроводки и предпочтений по удобству обслуживания.
