Выбор припоя напрямую влияет на прочность соединения, устойчивость к коррозии и общее качество пайки. Для точного подбора состава важно учитывать материал паяемых деталей, температурный режим и тип соединения. Например, пайка печатных плат требует сплавов с пониженной температурой плавления и минимальным содержанием примесей, тогда как для медных труб используется припой с высокой механической прочностью.
Припои на основе олова (Sn) и свинца (Pb) до сих пор применяются в быту и ремонтных работах, несмотря на постепенное вытеснение свинцосодержащих составов из промышленности. Для пайки электроники предпочтительны бессвинцовые сплавы, такие как Sn99Cu1 или Sn96Ag4, обеспечивающие высокую проводимость и устойчивость к термическим нагрузкам. При выборе важно учитывать точку плавления: она должна быть ниже температуры, при которой могут пострадать компоненты.
Для пайки алюминия, нержавеющей стали или никеля требуются специализированные сплавы с активными добавками и повышенной смачиваемостью. Универсальных припоев не существует: например, стандартный Sn60Pb40 неэффективен при соединении нержавейки. В таких случаях применяются сплавы с включением индия, цинка или специальных флюсов.
При работах по сантехнике и соединении труб из меди или латуни применяется твердый припой на основе меди и фосфора (например, Cu94P6), обеспечивающий герметичность и стойкость к давлению. Для низкотемпературной пайки кабелей – мягкие припои с добавками висмута, олова и серебра. Учитывая эти различия, подбор припоя следует проводить не по универсальности, а строго по типу материала и характеру соединения.
Какой припой использовать для пайки медных труб
Для пайки медных труб в водопроводных и отопительных системах применяются в основном припои на основе меди, серебра и олова. Выбор зависит от давления, температуры среды и требований к прочности соединения.
При монтажных работах с холодной и горячей водой при температуре до 110 °C чаще используют мягкие припои на основе олова:
- Sn97Cu3 – безсвинцовый припой, подходит для систем питьевого водоснабжения, температура плавления около 227 °C;

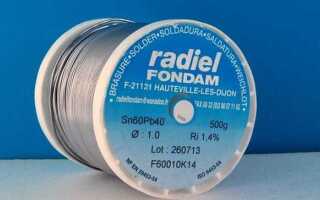

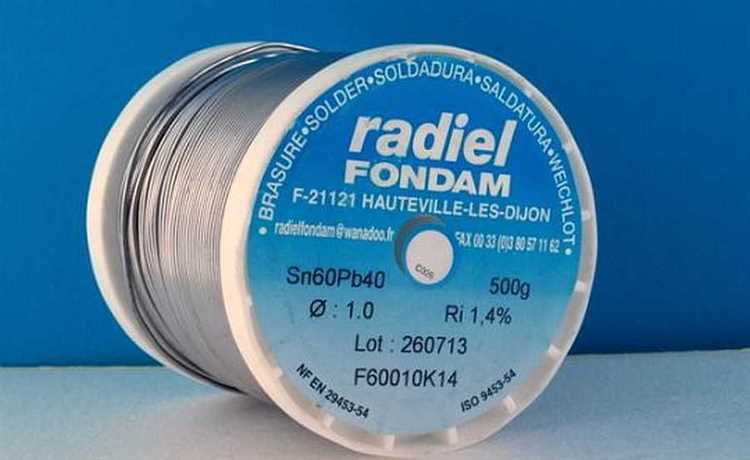

- Sn60Pb40 – классический припой с содержанием свинца, запрещён для питьевой воды, но применяется в технических трубопроводах. Температура плавления 183–190 °C.
Для пайки труб, по которым транспортируются греющие среды с температурой выше 110 °C, необходимы твердые припои. Они обеспечивают прочное и термостойкое соединение:
- Ag5CuP – припой с серебром (5 %) и фосфором, температура плавления 645–815 °C, не требует флюса при пайке меди с медью;

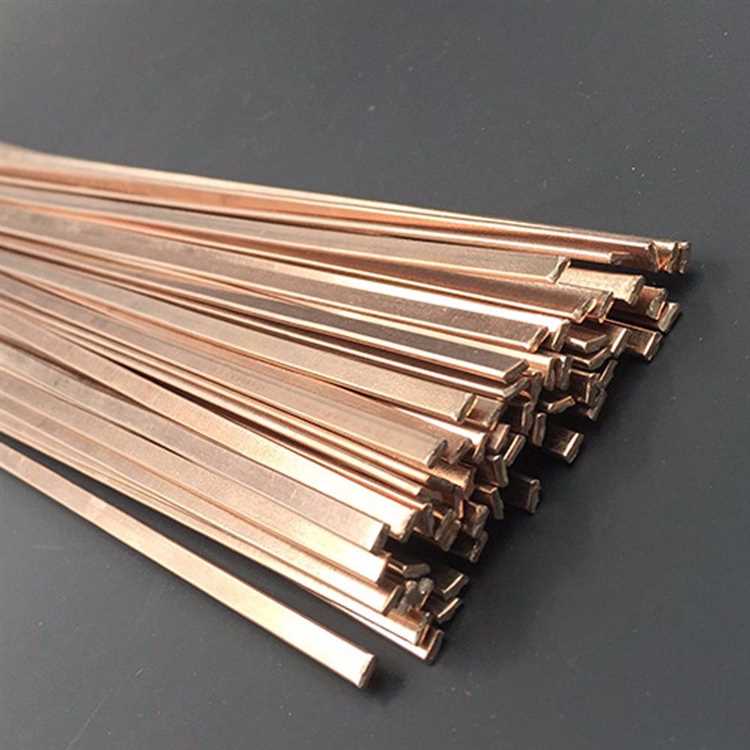

- Cu94P6 – фосфористая медь, используется при соединении медных труб без флюса, особенно в холодильной технике и кондиционировании;
- Ag15CuP – более пластичный серебряный припой с улучшенной капиллярностью, подходит для систем с высокими вибрациями и термонагрузкой.
При соединении медных труб с латунными или бронзовыми фитингами следует обязательно применять флюс и использовать припои с повышенным содержанием серебра (не менее 15 %) для предотвращения образования хрупких интерметаллидов.
Для пайки в соответствии с санитарными нормами выбирают только сертифицированные безсвинцовые составы. Использование припоя с фосфором допускается только при пайке чистой меди, так как с латунью он образует хрупкие соединения.
Выбор припоя для пайки электроники и микросхем
Наиболее распространённый тип припоя – оловянно-свинцовый сплав Sn63Pb37. Он обеспечивает плавкую температуру около 183 °C, имеет хорошую растекаемость и устойчив к трещинам после охлаждения. Однако для RoHS-соответствующих плат используется бессвинцовый припой, например Sn99.3Cu0.7 или Sn96.5Ag3.0Cu0.5 (SAC305), с температурой плавления от 217 °C до 221 °C. В этом случае требуется повышенная температура паяльника и термостойкость компонентов.
Для монтажа SMD-компонентов оптимален припой с флюсом типа RMA (умеренно активный, безотмывочный), который не вызывает коррозии и не требует очистки после пайки. Флюс должен быть в центре проволоки: это обеспечивает равномерную подачу и упрощает процесс.
Для восстановления или замены отдельных чипов применяются также пастообразные припои. Их наносят с помощью трафарета или шприца, затем проводят термическую пайку на ИК-станции или в печи. Важно использовать пасту с контролируемым содержанием флюса и узким распределением гранул припоя, особенно при работе с BGA-корпусами.
Припой для пайки ювелирных изделий и драгоценных металлов
Для пайки ювелирных изделий применяют припои с низкой температурой плавления, ниже температуры плавления основного металла, чтобы избежать деформации и повреждений. Золотые изделия требуют припоев с содержанием золота не менее 50%, с добавками серебра и меди для регулирования температуры плавления от 600 до 800 °C.
При пайке серебра используются серебряные припои с температурой плавления 620–780 °C, содержащие медь и цинк. Они обеспечивают прочное соединение и минимальное изменение цвета шва. Для белого золота и платиновых изделий предпочтительны припои с палладием, так как они сохраняют оттенок металла и обеспечивают высокую прочность.
Для платиновых изделий применяют тугоплавкие припои на основе платины и палладия, работающие при температурах выше 1000 °C. Такие припои требуют использования специальных флюсов без активных компонентов, чтобы избежать окисления и загрязнения поверхности.
Запрещено использование свинцовых и оловорудных припоев для драгоценных металлов, так как они ухудшают качество шва и снижают долговечность изделия. Цвет припоя должен максимально совпадать с основным металлом, особенно в видимых местах соединения.
Для точной пайки тонких деталей используют микропламя или лазерную пайку, что позволяет минимизировать тепловое воздействие и сохранить свойства металла. При выборе припоя учитывайте не только состав и температуру плавления, но и совместимость с флюсом и условиями пайки.
Какой припой подходит для ремонта автомобильной электрики
Припой с содержанием свинца (Sn60Pb40) имеет более низкую температуру плавления и хорошо подходит для традиционных систем, но из-за экологических требований и безопасности рекомендуется переходить на бессвинцовые аналоги, например Sn99Cu1 или Sn96Ag4. Серебро в составе припоя повышает прочность и коррозионную устойчивость пайки, что важно для вибрационных и температурных нагрузок в автомобиле.
Для пайки проводов и разъемов используют припой с диаметром проволоки 0,5–1 мм, обеспечивающий удобство и точность нанесения. Флюс должен быть активным, предназначенным для электротехнических работ, например, на основе колофонии с добавками, чтобы эффективно удалять окислы с меди и создавать прочное соединение без дополнительных очисток.
Важно избегать использования припоев с высокой температурой плавления (выше 230 °C), чтобы не повредить тонкие провода и изоляцию. Для ремонта силовых цепей допускается припой с большим содержанием серебра (Sn95Ag5), обеспечивающий максимальную прочность соединения и устойчивость к нагрузкам, но он дороже и применяется по необходимости.
Выбор припоя для монтажа радиокомпонентов
Для монтажа радиокомпонентов оптимален припой с низкой температурой плавления, чтобы не повредить чувствительные элементы. Чаще всего используют сплавы на основе олова с содержанием свинца 60/40 или безсвинцовые аналоги на основе олова с добавками серебра и меди (например, Sn99Ag0.3Cu0.7).
Рекомендуется использовать флюс активного типа (например, на основе колофонии с активными добавками), чтобы обеспечить быстрое и надежное смачивание контактов. Флюс должен легко удаляться после пайки, чтобы избежать коррозии и ухудшения электрических свойств.
Для тонкопроводных радиокомпонентов предпочтителен припой с малым диаметром проволоки – от 0,3 до 0,5 мм, что позволяет точнее контролировать процесс и уменьшить риск перегрева.
При монтаже поверхностного монтажа (SMD) выбирают пастообразные припои с оптимальной вязкостью для нанесения трафаретом. Важно учитывать совместимость припоя и флюса с технологией пайки (вакуумная пайка, пайка горячим воздухом, пайка волной).
Для высокоточных и ответственных узлов используют припои с добавлением серебра (1-3%), которые обеспечивают лучшую механическую прочность и коррозионную стойкость соединений.
Припой для пайки нержавеющей стали в быту
Для пайки нержавеющей стали в бытовых условиях рекомендуется использовать серебряные или медно-фосфорные припои. Серебряные припои обеспечивают прочное соединение, выдерживают высокие температуры и обладают хорошей коррозионной стойкостью. Типичный состав – серебро от 15% до 45%, что снижает температуру плавления до 650–780 °C.
Медно-фосфорные припои подходят для пайки без флюса благодаря встроенному фосфору, который очищает поверхность металла от оксидов. Они работают при температуре около 710 °C и подходят для тонких изделий из нержавейки с минимальной нагрузкой.
Обязательным условием является тщательная очистка и обезжиривание поверхности нержавейки перед пайкой. Использование активных флюсов на основе борной кислоты или специальных паст позволит улучшить смачивание и снизить вероятность окисления. Без флюса медно-фосфорный припой применяется только на медных и луженых поверхностях.
Для бытовых работ выбирайте припои с минимальной температурой плавления, чтобы избежать термического повреждения изделия. Например, серебряный припой с 15% серебра плавится около 650 °C, что обеспечивает надежное соединение при невысоких температурах.
Используйте тонкие прутки припоя диаметром 1–2 мм для точного дозирования материала и аккуратной пайки. После пайки рекомендуется промыть место соединения водой или спиртом для удаления остатков флюса, способного вызывать коррозию.
| Тип припоя | Состав | Температура плавления, °C | Особенности применения |
|---|---|---|---|
| Серебряный припой | Ag 15–45%, Cu, Zn | 650–780 | Высокая прочность, требует активного флюса |
| Медно-фосфорный припой | Cu, P | 710 | Можно без флюса на медных поверхностях, требует очистки |
Как выбрать припой для пайки алюминия
Пайка алюминия требует припоя с низкой температурой плавления и высокой текучестью из-за оксидной пленки, которая образуется на поверхности металла. Оптимальны припои на основе алюминиево-силициевых сплавов с содержанием кремния от 10 до 15%. Такие припои обеспечивают надежное соединение и минимизируют образование трещин.
Для бытовых и ремонтных работ часто применяют припои с добавкой цинка, меди или магния, которые улучшают механическую прочность шва и снижают вероятность коррозии. Температура плавления таких припоев обычно находится в диапазоне 580–640°C.
Ключевой фактор – использование соответствующего флюса. Для алюминия подходят специальные флюсы на основе хлористого цинка или фосфатов, которые эффективно разрушают оксидную пленку и обеспечивают хорошее смачивание припоя. Без правильного флюса пайка будет ненадежной.
Если требуется низкотемпературная пайка, например для тонких алюминиевых деталей, используют припои на основе индия или галлия, плавящиеся при 120–300°C, но они дороже и требуют специфического оборудования.
Выбор припоя также зависит от условий эксплуатации изделия. Для контактов и электрических соединений рекомендуются припои с высокой проводимостью и коррозионной стойкостью, тогда как для механических конструкций важнее прочность и термостойкость шва.
Вопрос-ответ:
Как подобрать припой для пайки тонкой электроники?
Для тонкой электроники оптимально использовать припои с низкой температурой плавления, например на основе сплава олова и свинца или бессвинцовые варианты с добавками серебра и меди. Важно, чтобы припой обеспечивал хорошую текучесть и надежное соединение без повреждения компонентов. Часто применяют припои с флюсом в сердечнике для удобства и чистоты процесса. Для микросхем и плат предпочтительна пайка с температурой не выше 250 °C, чтобы избежать деформации и термического стресса.
Можно ли использовать универсальный припой для пайки разных металлов, например меди и алюминия?
Универсального припоя, подходящего для всех металлов, не существует. Медные соединения хорошо паяются оловянно-свинцовыми или бессвинцовыми припоями с соответствующим флюсом. Для алюминия требуется специальный припой на основе алюминиевого сплава с активными флюсами, поскольку обычные припои плохо смачивают алюминий из-за оксидной пленки. При попытке использовать один и тот же припой для меди и алюминия соединение может быть ненадежным и подвержено разрушению.
Как влияет состав припоя на прочность и коррозионную устойчивость соединения?
Состав припоя напрямую влияет на механические свойства и долговечность пайки. Припои с добавлением серебра увеличивают прочность шва и улучшают сопротивление коррозии, особенно в агрессивных средах. Чисто оловянные припои имеют меньшую прочность и хуже противостоят окислению. Сплавы с высоким содержанием свинца обладают хорошей пластичностью, но сейчас используются реже из-за токсичности. Выбор состава зависит от условий эксплуатации изделия и требуемых характеристик шва.
Какие факторы учитывать при выборе припоя для ремонта автомобильной электрики?
Для автомобильной электрики важно использовать припой с хорошей электропроводностью и стойкостью к вибрациям и температурным перепадам. Чаще выбирают бессвинцовые припои на основе олова с добавками серебра и меди, они обеспечивают прочный контакт и соответствуют экологическим нормам. Флюс должен эффективно удалять окислы без агрессивных компонентов, чтобы не повредить изоляцию проводов. Также стоит учитывать удобство пайки в условиях ограниченного доступа и необходимость быстрого охлаждения без растрескивания соединения.
