При подключении электроприборов с мощностью 3 кВт к сети 220 В важно правильно подобрать сечение провода, чтобы исключить перегрев, потери мощности и риск возгорания. Основной параметр, на который следует опираться, – сила тока в цепи. Для нагрузки в 3 кВт при напряжении 220 В сила тока составляет около 13,6 А при коэффициенте мощности, близком к единице (для активной нагрузки).
С учетом допустимого длительного тока, стандартов ПУЭ и запаса по нагреву, оптимальным решением станет использование медного провода с сечением не менее 2,5 мм². Такой провод способен безопасно передавать ток до 21–25 А, в зависимости от условий прокладки – открыто или в кабель-канале. Если используется алюминиевый провод, требуется сечение не менее 4 мм², так как его проводимость ниже.
Дополнительным фактором при выборе является длина линии. При длине свыше 15–20 метров стоит учесть падение напряжения и скорректировать сечение в большую сторону. Например, при длине 30 метров для той же нагрузки рекомендуется медный провод сечением 4 мм², чтобы сохранить уровень напряжения в пределах допустимых значений.

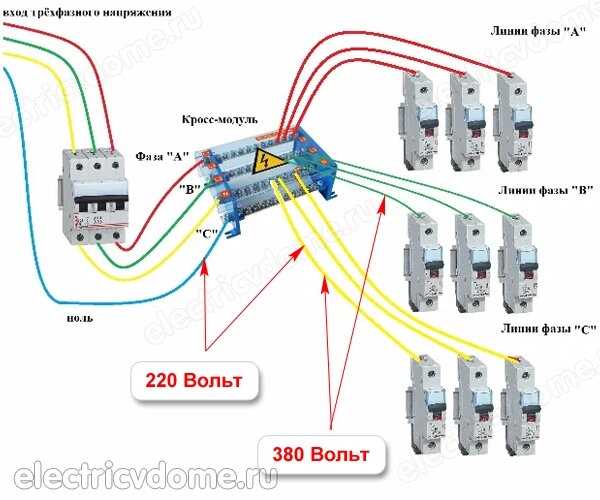

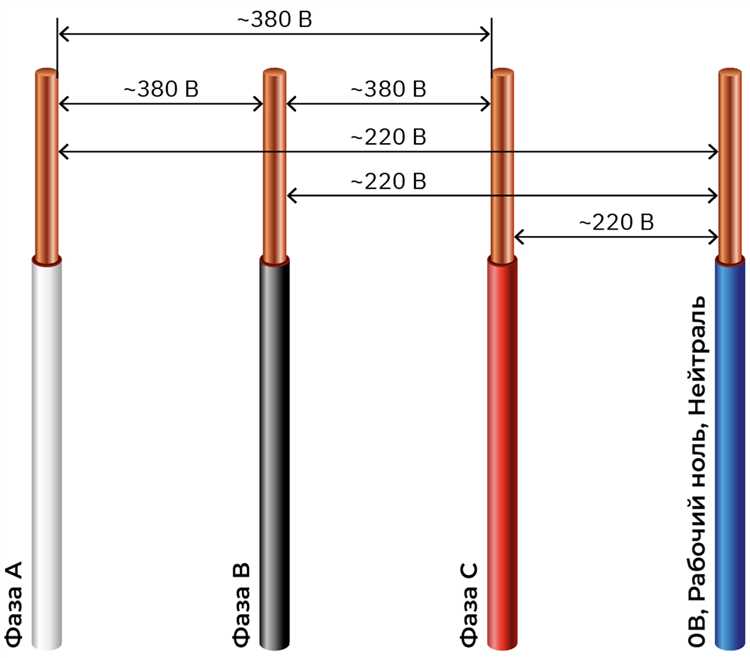

Какой ток потребляет нагрузка 3 кВт при напряжении 220 В
Для определения тока, потребляемого нагрузкой мощностью 3 кВт при напряжении 220 В, используется формула: I = P / U, где I – ток в амперах, P – мощность в ваттах, U – напряжение в вольтах.
Подставляя значения, получаем: I = 3000 / 220 ≈ 13,64 А. Это значение справедливо для активной нагрузки с коэффициентом мощности, равным единице – например, для электрических обогревателей или ламп накаливания.
Если нагрузка содержит индуктивную или емкостную составляющую, как в случае с электродвигателями или блоками питания, необходимо учитывать коэффициент мощности (cos φ). При cos φ = 0,8 расчетный ток составит: I = 3000 / (220 × 0,8) ≈ 17,05 А.
Для бытовых целей и прокладки проводки в жилых помещениях рекомендуется учитывать запас по току не менее 20–25 %. Это значит, что при нагрузке 3 кВт провод должен быть рассчитан минимум на 17–18 А, а лучше – на 20–25 А для надежности и устойчивости к перегреву.

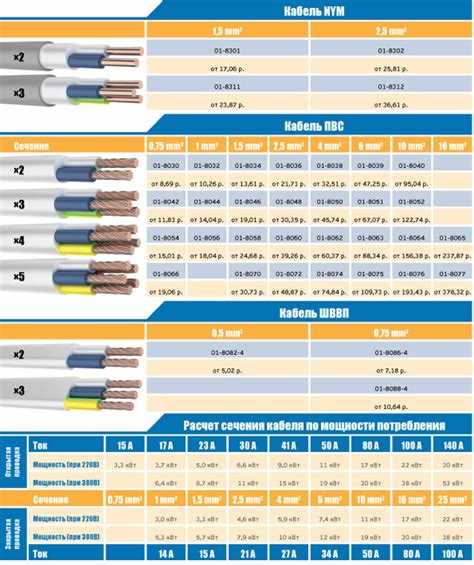

Как рассчитать минимальное сечение провода по току

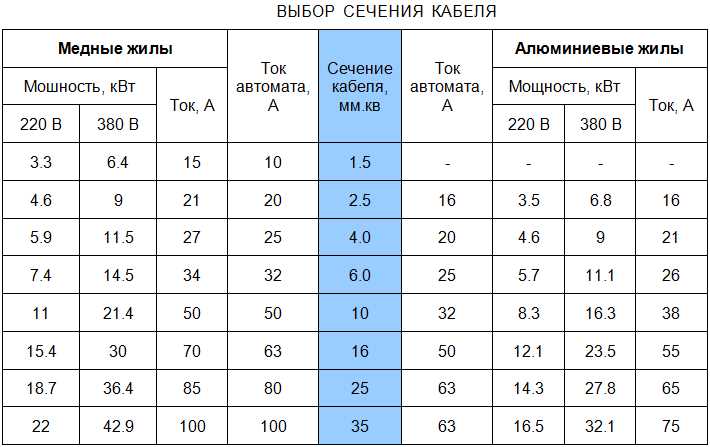

Для расчёта минимального сечения провода необходимо учитывать величину тока, материал жилы и способ прокладки кабеля. При нагрузке 3 кВт и напряжении 220 В ток определяется по формуле: I = P / U. В данном случае: I = 3000 Вт / 220 В ≈ 13,64 А.

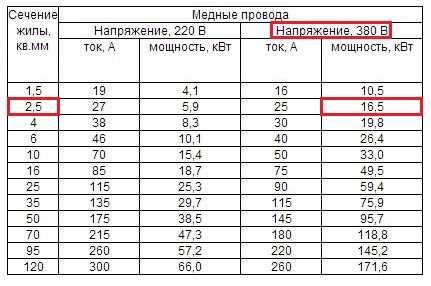

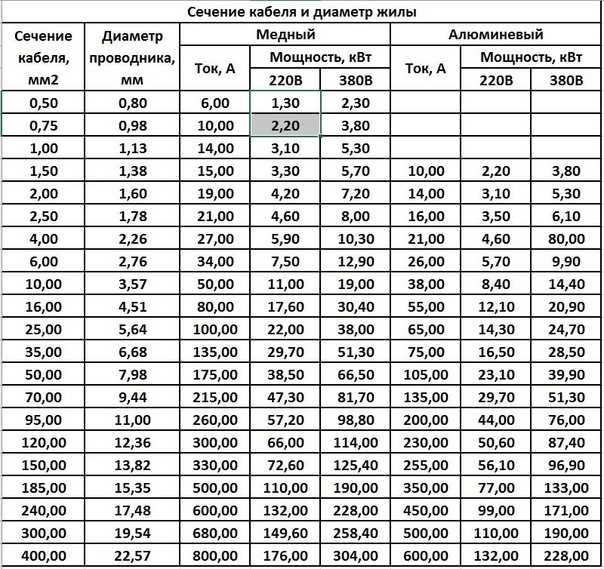

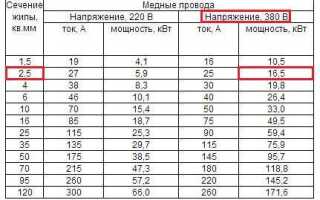

Проводимость меди составляет около 56 МСм/м, алюминия – около 36 МСм/м. Для медного кабеля при длительном токе до 14 А обычно применяется жила сечением 1,5 мм², но с учётом запаса и условий эксплуатации предпочтительнее 2,5 мм².
Если провод укладывается в кабель-канал или в пучке с другими кабелями, допустимый ток снижается. В этом случае рекомендуется использовать кабель не менее 2,5 мм² даже при токе до 13–14 А, чтобы избежать перегрева изоляции.
Также важно учитывать длину линии. При расстоянии свыше 20 метров необходимо рассчитывать падение напряжения и, при необходимости, увеличивать сечение до 4 мм² и выше, особенно при чувствительном оборудовании.

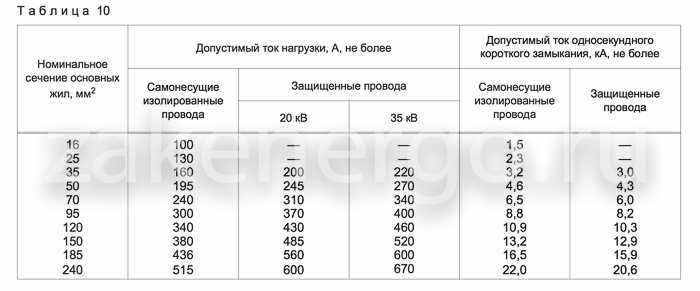

Расчёт должен опираться на нормативные документы – например, ПУЭ (Правила устройства электроустановок). В них указаны допустимые токовые нагрузки для различных типов прокладки и температурных режимов.
Влияние длины линии на выбор сечения провода
При передаче электрической энергии на расстояние необходимо учитывать падение напряжения вдоль линии. Чем длиннее провод, тем выше сопротивление и, соответственно, потери. Для однофазной нагрузки 3 кВт при напряжении 220 В допустимое падение напряжения обычно ограничивают 5% от номинала, то есть не более 11 В.
Расчёт падения напряжения производится по формуле: ΔU = 2 × I × R, где I – ток, R – сопротивление одного проводника. При мощности 3000 Вт и напряжении 220 В ток нагрузки составляет около 13,6 А. Сопротивление зависит от материала (медь – 0,0175 Ом·мм²/м) и длины линии. Например, для медного провода сечением 2,5 мм² и длиной 30 м (60 м с учётом прямого и обратного пути), сопротивление составит примерно 0,42 Ом, что приведёт к падению напряжения более 11 В, что недопустимо.
Чтобы уложиться в предел допустимого падения, при длине более 20 метров рекомендуется использовать провод сечением 4 мм² или больше. При длине свыше 40 метров – не менее 6 мм². Эти значения актуальны для меди. Если используется алюминиевый провод, необходимо дополнительно увеличить сечение на 30–40% из-за большего удельного сопротивления.
Неверный выбор сечения на длинных линиях может привести к перегреву провода, снижению напряжения на нагрузке и ускоренному износу оборудования. Поэтому всегда следует учитывать не только токовую нагрузку, но и расстояние до точки подключения.
Допустимые потери напряжения в бытовых сетях
Потери напряжения в проводке влияют на стабильность работы электроприборов и энергопотребление. В соответствии с ПУЭ, для внутридомовых сетей допускается падение напряжения не более 5% от номинального значения. При напряжении 220 В это составляет максимум 11 В от ввода до самой удалённой розетки или точки подключения нагрузки.
Для расчёта фактических потерь необходимо учитывать:
- длину провода от щита до нагрузки (в обе стороны);
- ток нагрузки, который зависит от мощности подключаемых приборов;
- материал проводника (медь или алюминий);
- сечение кабеля.
Формула для оценки падения напряжения:
ΔU = (2 × L × I × ρ) / S,
где:
- L – длина линии, м;
- I – ток, А;
- ρ – удельное сопротивление материала (0,0175 Ом·мм²/м для меди, 0,0285 для алюминия);
- S – сечение провода, мм².
Если расчётное значение превышает 5% от 220 В, требуется увеличить сечение кабеля. Например, при токе около 13,6 А (нагрузка 3 кВт), длине линии 30 м и медном проводе с сечением 1,5 мм² потери превысят допустимый предел. В таком случае рационально использовать провод 2,5 мм² или больше.
Особое внимание стоит уделять протяжённым линиям к удалённым потребителям – уличному освещению, насосам, хозяйственным постройкам. В таких случаях соблюдение допустимых потерь напряжения критично для предотвращения перегрева и сбоев в работе техники.
Как выбрать материал провода: медь или алюминий
При выборе провода для нагрузки 3 кВт при 220 В важно учитывать не только сечение, но и материал жилы. Наиболее распространённые варианты – медь и алюминий. Их свойства существенно различаются, что напрямую влияет на безопасность, долговечность и стоимость электропроводки.
- Электропроводность: У меди удельное сопротивление около 0,0175 Ом·мм²/м, у алюминия – примерно 0,0285 Ом·мм²/м. Это означает, что для передачи одинакового тока алюминиевый провод должен иметь на 40–50% большее сечение.
- Механическая прочность: Медь значительно прочнее на изгиб и устойчива к многократным циклам деформации. Алюминий более хрупок, склонен к поломке при частых подключениях и деформациях.
- Сопротивление соединений: Алюминиевые жилы подвержены окислению и усадке, что со временем увеличивает контактное сопротивление и может привести к перегреву. Для алюминия требуется особая арматура и регулярная проверка зажимов.
- Вес: Алюминий легче, что может быть критично при прокладке длинных линий по воздуху, но для бытовых нагрузок до 3 кВт преимущество веса несущественно.
- Цена: Алюминиевые провода дешевле. Однако с учётом необходимости увеличенного сечения, специализированной фурнитуры и возможных рисков в долгосрочной перспективе экономия может быть сомнительной.
Для нагрузки 3 кВт (ток порядка 13,6 А) в большинстве случаев предпочтительна медь. Она обеспечивает меньшие потери, лучше контактирует с клеммами, служит дольше и надёжнее при бытовой эксплуатации. Алюминий можно рассматривать только при стационарной прокладке с соблюдением всех технических условий и увеличенным запасом по сечению.
Температурные ограничения при прокладке провода
При прокладке электрических проводов необходимо учитывать температурные ограничения материалов, из которых они изготовлены. Для меди и алюминия эти параметры различаются, что влияет на выбор сечения и способ укладки. Температурные ограничения напрямую влияют на эффективность передачи энергии и безопасность эксплуатации проводки.
Для меди максимальная рабочая температура обычно составляет 70–90°C в зависимости от изоляции. При превышении этой температуры могут начаться процессы деградации изоляции и повышение сопротивления материала, что увеличивает риск перегрева и даже возгорания.
Алюминиевые провода имеют более низкую теплопроводность, и их температура не должна превышать 70°C, хотя для проводов с хорошей изоляцией этот показатель может быть немного выше. Алюминий склонен к окислению при высоких температурах, что ведет к ухудшению контактов и снижению долговечности системы.
При прокладке проводов важно учитывать как наружную, так и внутреннюю температуру. Например, в условиях высокой температуры окружающей среды (летом или в помещениях с высокой теплоотдачей) проводка должна быть рассчитана на более низкие температуры, чтобы предотвратить перегрев. Также стоит обратить внимание на тип изоляции: материалы, такие как ПВХ, ограничивают рабочую температуру в пределах 70–80°C, в то время как изоляция на основе термопластика или резины может допускать температуры до 90–105°C.
В случае с прокладкой проводки в закрытых помещениях или при монтаже в трубах, ограничение по температуре становится еще более важным, так как в таких условиях происходит накопление тепла, что может привести к перегреву и коротким замыканиям. Важно соблюдать рекомендации по вентиляции, чтобы обеспечить нормальные условия для теплоотведения и избежать перегрева проводов.
Выбор сечения при открытой и скрытой проводке
При выборе сечения провода для нагрузки 3 кВт при 220 В важно учитывать тип проводки, так как условия эксплуатации значительно влияют на тепловые потери и безопасность. Для разных типов проводки требуется применение проводов с различным сечением, так как факторы теплоотведения и защищенности изменяются.
Открытая проводка предполагает установку проводов на видных местах, где они подвергаются прямому воздействию внешней среды. Такой способ укладки проводки способствует лучшему теплоотведению, так как проводам не требуется компенсация за счет скрытого расположения. Для открытой проводки можно использовать провод с меньшим сечением, поскольку теплоотведение из-за открытого расположения более эффективно. Для нагрузки 3 кВт при 220 В подойдет провод с сечением 2.5 мм² или 4 мм² в зависимости от длины линии и конкретных условий эксплуатации.
Скрытая проводка подразумевает укладку проводов внутри стен или в трубах. В этом случае теплоотведение значительно ухудшается, так как провод скрыт от внешнего воздействия и температура внутри трубки или стены может быть выше. Из-за этого требуется увеличенное сечение проводов для компенсации тепловых потерь. Для скрытой проводки, особенно при длине линии более 10 метров, рекомендуется использовать провод с сечением не менее 4 мм², а в некоторых случаях и 6 мм², чтобы избежать перегрева и обеспечить безопасность.
При расчете сечения провода необходимо также учитывать другие факторы, такие как возможные потери напряжения и предполагаемая нагрузка. Для оптимизации выбора следует применять актуальные таблицы, учитывающие температурные ограничения и длину проводки, а также следовать нормативам, указанным в правилах электробезопасности.
Примеры расчета сечения для конкретных условий
При расчете сечения провода для нагрузки 3 кВт при напряжении 220 В, необходимо учитывать несколько факторов, включая длину проводки, тип проводки (открытая или скрытая) и материал провода. Рассмотрим несколько примеров для разных условий.
Пример 1: Открытая проводка, медный провод, длина линии 20 метров
Для медного провода с учетом допустимого тока, который составляет около 13.64 А для нагрузки 3 кВт (P = 3 кВт, U = 220 В), можно применить стандартное правило, что для медных проводов на каждые 10 метров длины проводки сечение увеличивается на 1 мм². Для проводки длиной 20 метров минимальное сечение провода составит 2.5 мм².
Пример 2: Скрытая проводка, алюминиевый провод, длина линии 30 метров
Для алюминиевых проводов токопроводящие свойства ниже, чем у меди. Для нагрузки 3 кВт и длины линии 30 метров, с учетом допустимого тока в 13.64 А, минимальное сечение провода составит 4 мм². Это обеспечит надежность при скрытой прокладке и минимальные потери напряжения.
Пример 3: Открытая проводка, медный провод, длина линии 50 метров
Для более длинных линий важно уменьшать сопротивление проводки, чтобы минимизировать потери мощности. В этом случае для длины 50 метров и медного провода минимальное сечение должно составлять 4 мм². Это позволит компенсировать падение напряжения и поддерживать безопасный уровень тока.
Пример 4: Скрытая проводка, алюминиевый провод, длина линии 15 метров
Для коротких линий в скрытой проводке можно использовать провод меньшего сечения. Для алюминиевого провода длиной 15 метров с нагрузкой 3 кВт минимальное сечение будет 2.5 мм², что обеспечит нормальную работу при допустимых потерах.
В каждом из этих примеров расчет сечения провода основывается на допустимом токе и длине проводки, а также типе материала. Необходимо помнить, что при увеличении длины проводки сечение должно быть увеличено для компенсации потерь напряжения.
Вопрос-ответ:
Как правильно рассчитать сечение провода для нагрузки 3 кВт при 220 В?
Для расчета сечения провода нужно определить ток, который будет проходить через провод. Для нагрузки 3 кВт при 220 В это можно сделать с помощью формулы: I = P / U, где P – мощность (3 кВт = 3000 Вт), U – напряжение (220 В). Получаем ток: I = 3000 / 220 ≈ 13,64 А. Далее, по таблицам для медных проводов с учетом длины провода и условий эксплуатации, выбираем подходящее сечение. Например, для тока 13,64 А и небольшой длины провода можно выбрать провод сечением 1,5 мм² или 2,5 мм² в зависимости от дополнительных факторов, таких как температура и тип прокладки.
Почему важна длина проводки при расчете сечения для 3 кВт?
Длина провода влияет на падение напряжения. Чем длиннее провод, тем больше потери напряжения, что может привести к снижению эффективности работы подключенной нагрузки. Для минимизации этих потерь важно правильно выбирать сечение провода в зависимости от его длины. Например, при длине провода больше 20 метров стоит выбрать провод большего сечения, чтобы компенсировать потери и обеспечить стабильную работу оборудования.
Можно ли использовать провод с алюминиевой жилой для нагрузки 3 кВт при 220 В?
Да, для нагрузки 3 кВт можно использовать алюминиевый провод, но важно учитывать, что алюминий имеет большую сопротивляемость по сравнению с медью. Поэтому для того же тока сечение алюминиевого провода должно быть больше, чем у медного. Для тока около 13,64 А, который потребляет нагрузка 3 кВт при 220 В, рекомендуется использовать провод сечением 2,5 мм² или 4 мм² в зависимости от условий эксплуатации и длины проводки.
Что влияет на выбор сечения провода, кроме тока и длины?
На выбор сечения также влияют условия эксплуатации провода, такие как температура окружающей среды, способ прокладки (открытая или скрытая проводка), а также наличие механических повреждений, воздействия химических веществ или воды. Эти факторы могут требовать увеличения сечения для обеспечения надежности и долговечности проводки. Например, в помещениях с высокой влажностью или на открытых участках необходимо выбирать провода, устойчивые к внешним воздействиям, что может повлиять на выбор большего сечения или защитных оболочек.
Какой провод выбрать для подключения оборудования мощностью 3 кВт в бытовой сети 220 В?
Для подключения оборудования мощностью 3 кВт при 220 В в бытовой сети оптимально использовать медный провод сечением 1,5 мм² или 2,5 мм² в зависимости от длины проводки и условий прокладки. Если проводка будет длинной (например, более 20 метров), лучше выбрать провод сечением 2,5 мм² для предотвращения значительных потерь напряжения. Для алюминиевых проводов сечение должно быть больше, обычно 2,5 мм² или 4 мм² для такой же нагрузки.
