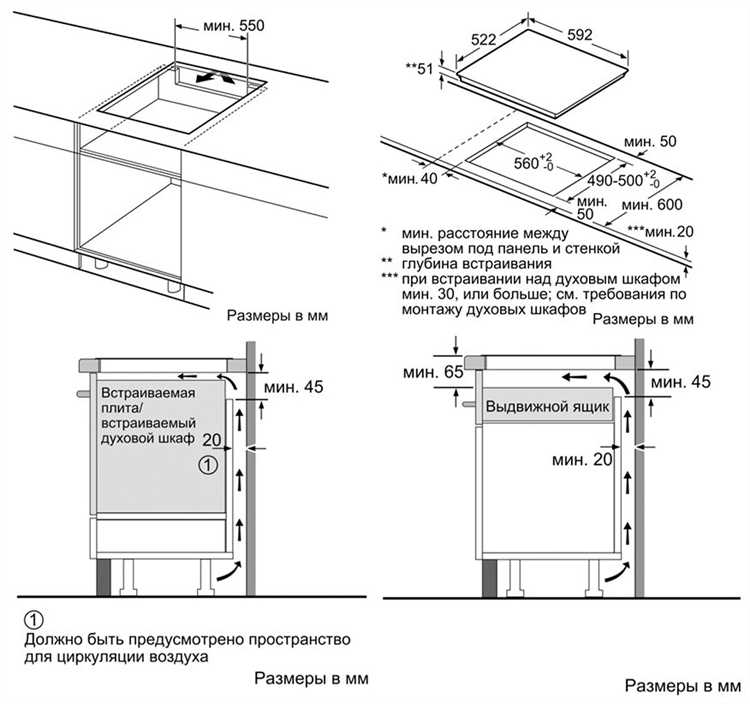

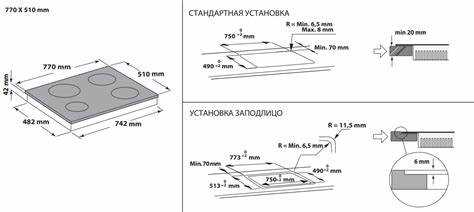

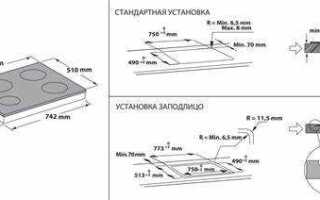

Подключение индукционной варочной панели требует точного выбора кабеля, соответствующего электрическим характеристикам устройства. Большинство моделей потребляют от 5 до 10 кВт, что требует проводки, рассчитанной на ток от 25 до 40 А. Неправильно выбранный провод может привести к перегреву, короткому замыканию или выходу техники из строя.
Для одноканального подключения стандартной панели мощностью 7 кВт через однофазную сеть оптимально использовать медный кабель с сечением жил не менее 6 мм². В случае трехфазной сети допускается применение провода с меньшим сечением – обычно 2,5–4 мм² на каждую фазу, в зависимости от мощности распределения.
Наиболее часто применяются марки проводов ВВГнг-LS и NYM, которые обеспечивают достаточную термостойкость, механическую прочность и пожарную безопасность. Кабель должен иметь двойную или усиленную изоляцию и быть проложен в защитной гофре или кабель-канале, особенно в местах потенциального механического воздействия.
Важно учитывать не только сечение жил, но и длину линии: при расстоянии более 10 метров необходимо увеличивать сечение на 1–2 мм² для компенсации падения напряжения. Подключение панели должно осуществляться через отдельный автоматический выключатель и УЗО с током утечки не более 30 мА.
Выбор провода – это не формальность, а ключевой элемент электробезопасности и надёжности всей системы. Перед покупкой рекомендуется проконсультироваться с квалифицированным электриком и ознакомиться с требованиями, указанными в техническом паспорте варочной панели.
Как рассчитать сечение провода в зависимости от мощности панели
Для безопасного подключения индукционной варочной панели необходимо правильно подобрать сечение медного провода, ориентируясь на её потребляемую мощность и длину кабеля. Основной ориентир – ток, который будет проходить по проводнику. Он рассчитывается по формуле: I = P / (U × cosφ), где P – мощность в ваттах, U – напряжение сети (обычно 220 В), cosφ – коэффициент мощности (для бытовых приборов принимается 1).
Например, при подключении панели мощностью 7 кВт расчет тока будет следующим: I = 7000 / (220 × 1) ≈ 31,8 А. Для такой нагрузки минимально допустимое сечение медного провода – 6 мм². При меньшем сечении возникает риск перегрева и оплавления изоляции. Если длина линии превышает 25 метров, рекомендуется увеличить сечение на один шаг (до 10 мм²) из-за падения напряжения.
Для однофазного подключения до 3,5 кВт можно использовать кабель с сечением 2,5 мм². При мощности до 5,5 кВт – 4 мм². Все расчёты актуальны для меди. Если используется алюминий, требуется пересчёт сечения с коэффициентом примерно 1,6.
Расчёт должен учитывать не только номинальную мощность панели, но и пиковые нагрузки. Также следует проверить соответствие автоматического выключателя и розетки допустимому току. Расчёт вручную допустим только при уверенности в стабильности напряжения и типе подключения. В сложных случаях рекомендуется использовать онлайн-калькуляторы или проконсультироваться со специалистом.
Какие материалы жил провода допустимы для подключения индукции
Для подключения индукционной варочной панели допустимо использовать провода с медными или алюминиевыми жилами, однако предпочтение следует отдавать меди. Медные жилы обеспечивают низкое сопротивление, устойчивость к перегреву и высокую токовую нагрузку, что особенно критично при подключении мощной техники.
Медный провод способен безопасно передавать токи до 16–25 А при сечении 2,5–4 мм², что соответствует типичной нагрузке индукционной панели мощностью до 7 кВт. Алюминиевый аналог такого сечения уступает по токоотдаче и требует увеличения сечения минимум на 30–50 %, что делает его менее удобным в монтаже и более чувствительным к перегреву при длительной нагрузке.
Также важно учитывать, что большинство автоматов защиты и клеммных зажимов в современных щитках рассчитаны на подключение медных проводников. При использовании алюминия необходимы специальные переходные клеммы с антикоррозийной пастой для предотвращения окисления и повышения надежности соединений.
Использование комбинированных решений, например, провода типа «алюминий с медным покрытием», в бытовых условиях не рекомендуется – такие варианты чаще применяются в магистральных сетях и требуют специфических условий монтажа.
Оптимальный выбор – многожильный или монолитный медный кабель типа ВВГнг-LS или NYM с соответствующим сечением и классом изоляции, обеспечивающим устойчивость к термическим и механическим нагрузкам при длительной эксплуатации.
Выбор между медным и алюминиевым проводом для варочной панели
Для подключения индукционной варочной панели допустимы как медные, так и алюминиевые провода, но при этом различие в характеристиках материалов оказывает прямое влияние на безопасность и долговечность подключения.
Медный провод обладает меньшим удельным сопротивлением – около 0,0175 Ом·мм²/м, что обеспечивает меньший нагрев при передаче тока. При равном сечении он способен пропускать больший ток, чем алюминиевый. Это критично для мощных варочных панелей с потреблением 7–10 кВт. Кроме того, медь более устойчива к перегреву, имеет лучшую пластичность, что упрощает монтаж, особенно при подключении к клеммным зажимам и автоматам.
Алюминиевый провод дешевле, но имеет удельное сопротивление примерно 0,028 Ом·мм²/м, что требует увеличения сечения на 30–50 % по сравнению с медью. Например, если для меди достаточно 4 мм², то для алюминия – минимум 6 мм². При этом алюминий подвержен окислению на контактах и хрупкости при многократных изгибах. При подключении к варочной панели это создаёт риск перегрева и ослабления контакта со временем.
Если в квартире уже проложена старая алюминиевая проводка, то при установке новой панели рекомендуется либо полностью заменить участок на медь, либо использовать специальные переходные клеммы типа WAGO, рассчитанные на соединение алюминия с медью, с обязательной антикоррозийной пастой.
С учётом высокой мощности индукционной техники и строгих требований к стабильности тока, предпочтение следует отдать медному кабелю соответствующего сечения с многожильной структурой – это обеспечивает как надёжный контакт, так и устойчивость к механическим нагрузкам при подключении.
Допустимая длина кабеля при подключении панели к щиту
При подключении индукционной варочной панели к электросети критично учитывать длину кабеля между щитом и устройством. С увеличением длины линии растёт сопротивление, что приводит к падению напряжения и перегреву проводника. Это напрямую влияет на стабильность работы панели и может нарушить требования ПУЭ.
Для медного кабеля сечением 4 мм², используемого при мощности панели до 7 кВт, рекомендуемая максимальная длина составляет до 25 метров при однофазной нагрузке. При превышении этой длины сечение необходимо увеличить до 6 мм². Если применяется алюминиевый кабель, допустимая длина сокращается примерно на 30–40% из-за худшей проводимости.

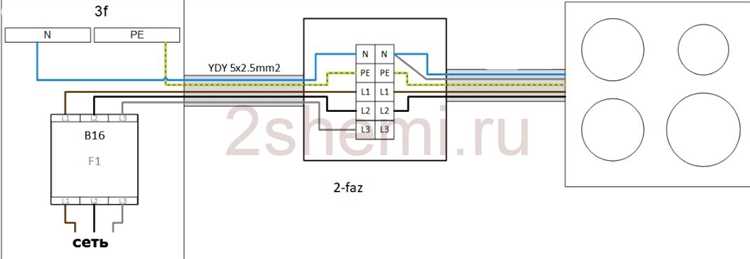

Для трёхфазного подключения, характерного для панелей мощностью более 7 кВт, медный кабель сечением 5×2,5 мм² допускается при длине не более 18 метров. При большей длине желательно использовать 5×4 мм². Превышение этих пределов требует индивидуального расчёта по формуле падения напряжения, с учётом тока нагрузки, длины и сопротивления жил.
Если трасса кабеля превышает 30 метров, следует не только увеличить сечение, но и обеспечить качественное соединение всех клемм и отсутствие слаботочных участков. Монтаж должен производиться с учётом прокладки в гофре или кабель-канале с запасом по тепловому рассеиванию.
Какие марки кабеля подходят для стационарной установки
Для подключения индукционной варочной панели в условиях стационарной установки целесообразно использовать кабели, соответствующие требованиям ПУЭ, с медными жилами и двойной изоляцией. Учитывается способность кабеля выдерживать длительную нагрузку, механическую защиту и устойчивость к температурным воздействиям.
- ВВГнг-LS – оптимальный вариант для скрытой прокладки внутри стен или в штробах. Имеет медные жилы, ПВХ-изоляцию с пониженным дымо- и газовыделением. Подходит для жилых помещений, где важна пожарная безопасность.
- NYM – аналог немецкого стандарта. Применяется для прокладки в сухих помещениях и на несущих конструкциях. Имеет дополнительный внутренний слой между жилами, что повышает механическую прочность и упрощает монтаж.
- ПВС – допустим только для открытой прокладки или временного подключения. Имеет гибкие многопроволочные жилы, пригоден для подключения панели через распределительную коробку, но не рекомендуется для укладки в штробу или под штукатурку.
- КГнг – резиновая оболочка, повышенная гибкость, устойчивость к вибрациям. Может использоваться в нестандартных условиях, например, при прокладке на балконах, в неотапливаемых зонах или производственных помещениях.
Марки типа ВВГнг-LS и NYM считаются предпочтительными для стационарной укладки в квартирах и частных домах. Они обеспечивают надежность соединения и соответствие нормативам. При выборе конкретной марки важно учитывать маршрут прокладки и условия эксплуатации – влажность, возможность механического повреждения, способ установки (открытый, скрытый, в гофре и т. д.).
Требования к изоляции и температурной стойкости провода
Изоляция провода для подключения индукционной варочной панели должна выдерживать постоянные температуры не ниже +90°C, а при кратковременных пиковых нагрузках – до +120°C. Материал изоляции должен обладать высокой термостойкостью, чтобы предотвратить деформацию и разрушение под воздействием теплового излучения и электромагнитных помех.
Чаще всего используются провода с изоляцией из сшитого полиэтилена (СРП), поливинилхлорида (ПВХ) класса H или термопластичных материалов, соответствующих категории температур не ниже 90°C. Для стационарного монтажа предпочтительны провода с изоляцией, не распространяющей горение, что повышает безопасность при эксплуатации.
Особое внимание следует уделять устойчивости изоляции к влаге и химическим воздействиям, поскольку варочная панель находится в условиях повышенной влажности и возможных загрязнений бытовой химией. Важным показателем является отсутствие выделения токсичных газов при нагреве.
Рекомендуется использовать кабели с маркировкой, подтверждающей соответствие стандартам ГОСТ Р 53768-2010 или IEC 60245, что гарантирует достаточную температурную и механическую стойкость.
В зоне непосредственного подключения варочной панели к распределительному щиту температура изоляции обычно не превышает 70°C, однако запас прочности обеспечивает надежность работы и снижает риск повреждений изоляции при перегрузках.
Изоляция должна сохранять эластичность и прочность при температуре не ниже -40°C, что актуально для монтажа в условиях неотапливаемых помещений или холодных помещений кухни.
Нужно ли заземление и сколько жил должно быть в кабеле
Минимальное количество жил в кабеле для подключения индукционной панели – три: фаза, ноль и защитный проводник (PE). Если панель оснащена функцией заземления или подключается к системе TN-C-S, защитный проводник обязательный.
В некоторых случаях, когда устройство поддерживает управление через отдельный нулевой провод или имеет дополнительный функционал, допускается четырехжильный кабель, включающий две фазы, нулевой и заземляющий проводник. Однако чаще всего стандартное подключение – трехжильный кабель с заземлением.
Использовать кабель без защитного проводника или с двойным нулём (TN-C) для индукционной панели не допускается из-за повышенных требований к безопасности. Надёжное заземление снижает риск выхода из строя панели и гарантирует безопасность эксплуатации.
Вопрос-ответ:
Какое сечение провода нужно для подключения индукционной варочной панели мощностью 7 кВт?
Для варочной панели мощностью 7 кВт при напряжении 230 В и трехфазном подключении обычно рассчитывается ток около 10-11 А на фазу. Чтобы обеспечить надежность и безопасность, рекомендуется использовать медный провод с сечением не менее 2.5 мм² для каждой жилы. Если подключение однофазное, сечение должно быть не менее 4 мм². Эти значения учитывают запас по току и снижают нагрев проводника при длительной нагрузке.
Обязательно ли подключать заземление при установке индукционной варочной панели?
Да, подключение заземления является обязательным условием для безопасной работы индукционной варочной панели. Заземление защищает от возможных электрических пробоев на корпус и снижает риск поражения током. Обычно в кабеле для подключения варочной панели должно быть не менее трех жил: фаза, ноль и земля. Отсутствие заземления может привести к неисправности устройства и опасным ситуациям.
Можно ли использовать алюминиевый провод вместо медного для подключения индукционной панели?
Технически возможно, но не рекомендуется. Алюминиевые провода имеют больший удельный электрический сопротивление, чем медные, и требуют большего сечения для той же нагрузки. Также алюминий более чувствителен к окислению и механическим повреждениям, что снижает надежность соединений. Для подключения индукционной варочной панели лучше использовать медный провод с соответствующим сечением, чтобы избежать перегрева и возможных аварийных ситуаций.
Какие требования к изоляции провода для варочной панели в зоне с повышенной температурой?
Провод для подключения индукционной варочной панели должен иметь изоляцию, способную выдерживать температуру минимум до 90 °C, а лучше до 105 °C. Это связано с тем, что вблизи варочной панели температура может быть выше из-за работы оборудования и окружающих источников тепла. Изоляция должна быть устойчива к воздействию влаги, химикатов и механическим нагрузкам. Часто применяются кабели с изоляцией из ПВХ или резины с соответствующими техническими характеристиками.
Как влияет длина кабеля на выбор сечения при подключении индукционной варочной панели?
Чем длиннее кабель, тем больше потери напряжения на нем. Чтобы компенсировать это и избежать снижения эффективности работы варочной панели, сечение провода увеличивают. Например, если длина кабеля превышает 10-15 метров, рекомендуется подобрать провод с сечением на ступень больше, чем минимально рассчитанное. Это снижает нагрев кабеля и поддерживает стабильное напряжение на входе панели, обеспечивая её корректную работу и долговечность.
