Какой провод разрывать на выключателе фаза или ноль

В электропроводке жилого или коммерческого здания ключевой момент – это правильное подключение выключателя. Основное правило – размыкать именно фазный провод, а не нулевой. Это связано с требованиями безопасности и техническими нормами, которые предотвращают возможность поражения электрическим током при выключенном приборе.

Фазный провод несёт напряжение относительно земли и других проводников, поэтому при разрыве фазы питание устройства полностью отключается. В то время как разрыв нулевого провода не прерывает подачу напряжения на устройство, что создаёт потенциальную опасность при ремонте или обслуживании.

Подключение выключателя к фазе гарантирует, что при выключенном положении цепь электропитания обесточена, а оборудование не находится под напряжением. Это стандартная практика в бытовой и промышленной электрике, зафиксированная в нормативных документах.

Использование выключателя на нулевом проводе может привести к ложному ощущению безопасности и увеличить риск поражения током. Также это может вызвать некорректную работу защитных устройств и затруднить диагностику неисправностей.

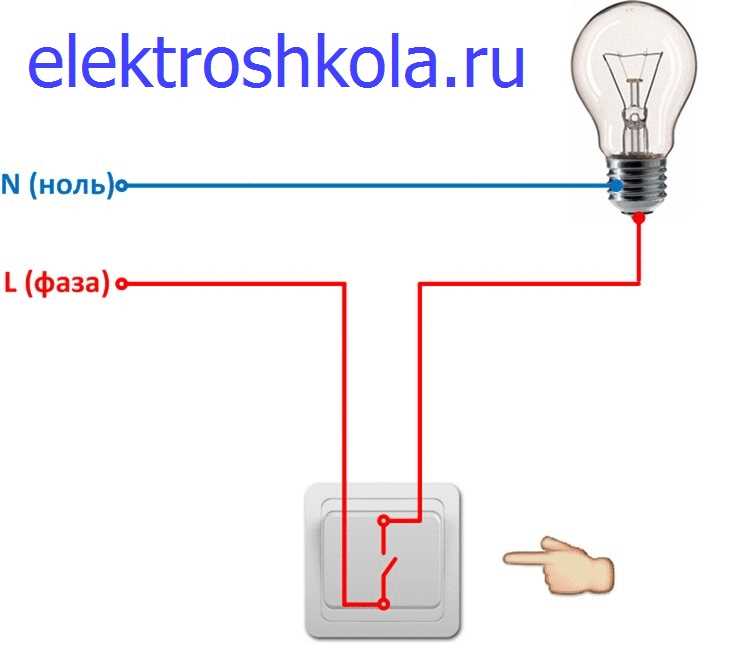

Как правильно подключать выключатель: фазу или ноль разрывать

Выключатель должен разрывать фазный провод, а не нулевой. Это связано с требованиями безопасности и корректной работой электрической цепи.

• Фаза – провод с напряжением, его разрыв отключает подачу электричества на нагрузку.
• Ноль – провод с потенциалом близким к земле, его разрыв не обесточивает устройство полностью.

При разрыве фазы после выключателя корпус и контакты электроприборов обесточиваются, что снижает риск поражения электрическим током при ремонте или замене ламп.

Подключение выключателя на нулевой провод противоречит нормативам ПУЭ и создает опасность, так как нагрузка продолжает находиться под напряжением, а выключатель не выполняет функцию отключения питания.

1. Определите фазный провод с помощью индикаторной отвертки или мультиметра.
2. Подключите входной контакт выключателя к фазе, выходной – к нагрузке.
3. Нулевой провод подключите напрямую к нагрузке, без разрыва выключателем.

В современных схемах с двухклавишными выключателями и подсветкой фазы обычно подводят к выключателю для подсветки, но разрыв должен оставаться именно на фазном проводе.

Нарушение правильного подключения приводит к:

• опасности поражения током при замене ламп;
• неисправностям в работе электроприборов;
• невыполнению требований электробезопасности.

Итог: всегда разрывайте фазный провод выключателем – это единственно правильное и безопасное решение при подключении электрооборудования.

Почему важно разрывать именно фазу при подключении выключателя

Выключатель предназначен для разрыва цепи и отключения электрического тока. При подключении важно разрывать именно фазный провод, а не нулевой. Это связано с тем, что фаза несёт напряжение относительно земли, а ноль служит для возврата тока и обычно находится под потенциалом, близким к нулю.

Если разрывать ноль, электрическая цепь остаётся под напряжением, что создаёт опасность поражения током при работе с выключателем или подключённым прибором. Это повышает риск короткого замыкания и травм при обслуживании.

Разрывая фазу, мы гарантируем, что при выключенном состоянии ток в цепи отсутствует, что обеспечивает безопасность эксплуатации и технического обслуживания. Более того, многие нормативные документы (ПУЭ, ГОСТ) требуют именно такой способ подключения для обеспечения электробезопасности.

Кроме безопасности, правильное подключение влияет на корректную работу электроустановки. Например, при использовании автоматических выключателей и устройств защитного отключения (УЗО) важно, чтобы фаза разрывалась, иначе эти устройства не смогут эффективно реагировать на аварийные ситуации.

Таким образом, соблюдение правильного порядка подключения выключателя снижает вероятность возгорания, травм и повреждений оборудования, обеспечивая надежность и безопасность электрической сети.

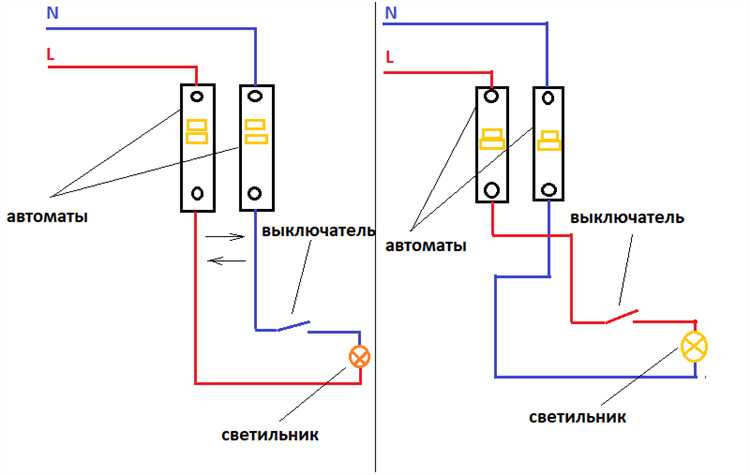

Чем опасно разрывать ноль на выключателе и возможные последствия

Разрыв нулевого провода на выключателе приводит к сохранению напряжения на всех фазных элементах электросети, включая лампу или электроприбор. В результате корпус устройства остаётся под напряжением, что создает повышенный риск поражения электрическим током при прикосновении.

Основная опасность – наличие электрического потенциала на видимой и доступной части оборудования, даже если выключатель находится в положении «выключено». Это происходит из-за того, что цепь разомкнута только по нулю, а фаза продолжает подавать ток до нагрузки.

Возможные последствия:

Рекомендуется всегда разрывать именно фазный провод на выключателе, так как это обеспечивает полное отключение напряжения на потребителе и минимизирует риск электротравм и аварий. При монтаже электропроводки следует соблюдать нормативы ПУЭ и использовать оборудование с маркировкой, гарантирующей правильное подключение.

Как определить фазу и ноль перед подключением выключателя

Для правильного подключения выключателя важно точно определить фазный и нулевой провод. Ошибки на этом этапе могут привести к неправильной работе электрооборудования и опасности поражения электрическим током.

Первый и самый распространённый способ – использование индикаторной отвёртки. Она реагирует на наличие напряжения и загорается при касании к фазному проводу. При проверке индикаторной отвёрткой провод, при котором свет индикатора загорается, является фазой.

Если индикаторная отвёртка отсутствует, применяют мультиметр в режиме измерения напряжения переменного тока (ACV). Один щуп мультиметра подключают к подозреваемому проводу, другой – к заземлённому или металлическому корпусу, который заземлён. При показаниях около 220 В – это фаза. При близких к нулю – ноль.

Для надёжной проверки лучше использовать фазоуказатель с электрическим или электронным индикатором. Он позволяет безопасно определить фазу без риска поражения током и работает даже при слабом напряжении.

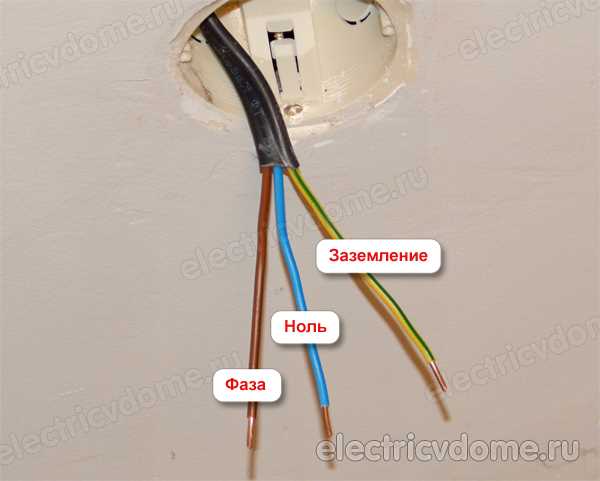

Важно помнить, что нулевой провод обычно имеет синюю изоляцию, а фазный – коричневую, чёрную или красную, но цвет изоляции может отличаться. Поэтому цвет не является гарантированным способом идентификации, только визуальной подсказкой.

В сложных случаях, когда провода не имеют маркировки или проверка с помощью индикаторов невозможна, рекомендуется отключить питание на распределительном щите и использовать прозвонку или тестер целостности цепи для проверки цепей.

После определения фазы и нуля необходимо перепроверить правильность маркировки и только потом приступать к подключению выключателя. Это исключит ошибки и обеспечит безопасность эксплуатации.

Правила безопасности при работе с электропроводкой выключателя

Перед началом любых работ необходимо отключить питание на соответствующем автоматическом выключателе или в электрощите, чтобы исключить возможность поражения электрическим током.

Обязательно используйте индикатор фазового напряжения для точного определения фазы и нуля, чтобы убедиться в отсутствии напряжения на проводах.

Работы проводите только с инструментом с изолированными ручками, соответствующим стандартам безопасности по электротехнической категории не ниже III.

При разрыве цепи выключателем всегда разрывайте фазный провод, так как нулевой провод должен оставаться замкнутым для корректной работы защитных устройств и безопасности.

После завершения подключения проверьте надежность всех контактов, отсутствие оголенных проводов и правильность подключения по схеме, чтобы избежать замыканий и перегрева.

Не допускайте выполнения работ на мокрых или влажных поверхностях и при плохом освещении, так как это увеличивает риск случайного контакта с токоведущими частями.

При необходимости использования удлинителей или переносных розеток убедитесь, что они соответствуют по сечению проводов и рассчитаны на нагрузку электроприбора.

Если возникают сомнения в правильности подключения или состоянии электропроводки, обратитесь к квалифицированному электрику, чтобы избежать аварий и повреждений оборудования.

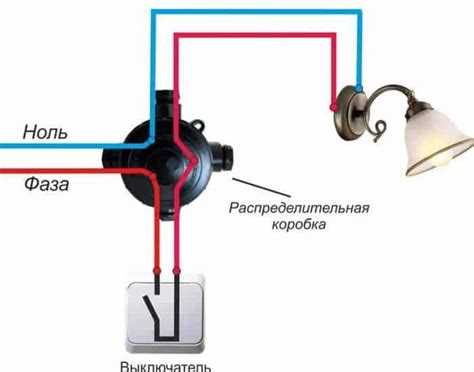

Особенности подключения выключателей в двухпроводных и трехпроводных системах

В двухпроводных системах обычно имеется фаза и ноль. Выключатель подключается так, чтобы разрывать именно фазный провод. Это обеспечивает безопасность, так как при выключенном состоянии цепь нагрузки обесточена с фазы, а нулевой провод остаётся подключённым. Нельзя разрывать ноль, так как это не отключает питание нагрузки, создавая опасность поражения электрическим током при ремонте.

Подключение выключателя в двухпроводной системе выполняется следующим образом:

• Фазный провод подаётся на вход выключателя.
• Выход выключателя подключается к нагрузке.
• Нулевой провод напрямую идёт к нагрузке без разрыва.

В трехпроводных системах присутствует дополнительный провод – защитный заземляющий (PE). Его не разрывают выключателем и не подключают к нагрузке напрямую. Для выключателя правила остаются аналогичными: разрыв осуществляется в фазном проводе.

Особенности подключения в трехпроводной системе:

1. Фаза подключается через выключатель, который её разрывает.
2. Ноль соединён непосредственно с нагрузкой, без прерывания.
3. Заземляющий провод подключается к корпусу оборудования, минуя выключатель.

При монтаже важно строго соблюдать цветовую маркировку проводов согласно ПУЭ: фаза – коричневый, чёрный или красный, ноль – синий, земля – зелёно-жёлтый. Это минимизирует ошибки при подключении и повышает безопасность эксплуатации.

Для выключателей с подсветкой или дополнительными функциями необходимо учитывать, что подсветка подключается параллельно к фазе и нулю, без разрыва нулевого провода.

Таким образом, ключевое правило для обеих систем – всегда разрывать фазу, а ноль и землю оставлять непрерывными, обеспечивая правильное и безопасное функционирование электрической цепи.

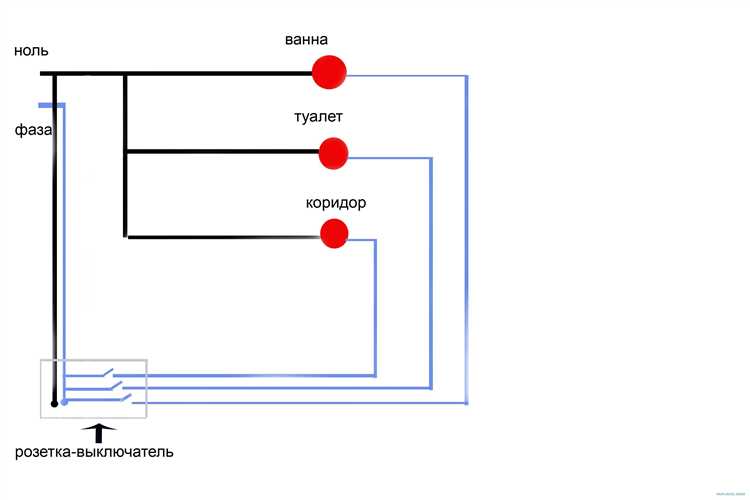

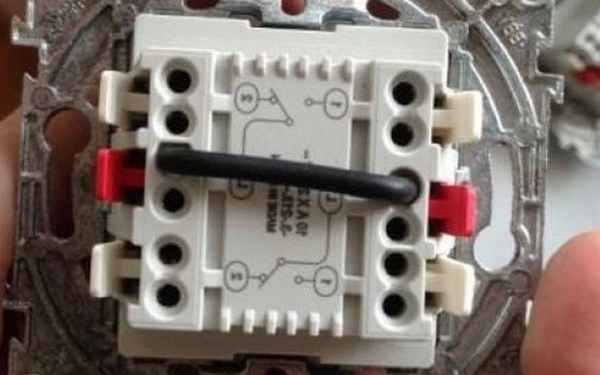

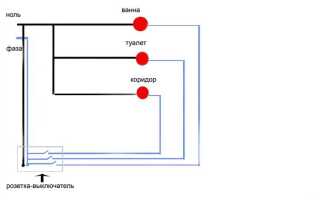

Как правильно подключить выключатель для освещения с двумя клавишами

Выключатель с двумя клавишами предназначен для управления двумя отдельными цепями освещения из одного места. Для правильного подключения необходимо обязательно разрывать фазный провод на каждой клавише. Ноль при этом не разрывается и напрямую подключается к осветительным приборам.

Подключение начинается с подачи фазного провода на общий вход выключателя (обычно обозначается буквой L). От выходов каждой клавиши идут отдельные фазные провода к разным светильникам или группам светильников. Это обеспечивает независимое управление каждой группой освещения.

Нулевой провод от сети сразу подводится к светильникам, минуя выключатель. Такой способ исключает наличие напряжения на выключателе в выключенном состоянии, что повышает безопасность и снижает риск поражения электрическим током при замене ламп.

Для соединения проводов лучше использовать клеммники или специализированные соединительные колодки, чтобы обеспечить надежный контакт и избежать ослабления соединения со временем. Соединения должны быть плотно затянуты и изолированы.

Перед подключением следует убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера. Также необходимо соблюдать нормативы электромонтажа и использовать провода соответствующего сечения (для освещения обычно 1,5 мм² медный провод).

При монтаже выключателя с двумя клавишами важно соблюдать правильную полярность и обозначение фазных проводов, чтобы избежать ошибок при эксплуатации и последующем ремонте. Каждый провод должен иметь четкую маркировку или цветовую кодировку.

Типичные ошибки при подключении выключателя и как их избежать

Частая ошибка – разрывать нулевой провод вместо фазного. Это снижает безопасность, так как нагрузка остаётся под напряжением, что создаёт риск поражения электрическим током при обслуживании.

Неправильное определение фазы ведёт к тому, что выключатель не прерывает подачу напряжения на лампу. Для точного определения используйте индикатор напряжения или мультиметр, измеряя провод на входе в выключатель.

Подключение выключателя без правильной изоляции контактов вызывает короткие замыкания и искрения. Все соединения должны быть тщательно затянуты, а места контактов – заизолированы.

Использование выключателей с неподходящими номиналами по току или напряжению приводит к преждевременному выходу из строя и возможному пожару. Выбирайте выключатели, соответствующие электрической нагрузке сети.

Игнорирование маркировки на клеммах выключателя может привести к неправильному подключению и неисправности. Следуйте инструкции производителя и схемам подключения.

Не рекомендуется выполнять монтаж под напряжением – это создает опасность поражения током и повреждения оборудования. Обесточьте цепь перед работами и убедитесь в отсутствии напряжения.

Отсутствие использования защитных устройств (автоматов, УЗО) в цепи выключателя повышает риск аварий. Обеспечьте комплексную защиту электросети для повышения безопасности.

Как проверить правильность подключения выключателя после монтажа

Для проверки правильности подключения выключателя сначала необходимо убедиться, что питание на участке электропроводки отключено. После монтажа выключателя включите питание и воспользуйтесь индикаторной отверткой или мультиметром.

Поднесите индикатор к контактам выключателя в положении «выключено». Индикатор фазы должен гореть на входном проводе (фазе), а на выходном проводе, ведущем к лампе, индикатор не должен показывать наличие напряжения. Если индикатор горит на выходе, значит выключатель разрывает ноль, что неправильно.

В положении «включено» индикатор должен показывать наличие фазы на выходном проводе. При использовании мультиметра измерьте напряжение между выходным проводом выключателя и нулём: оно должно соответствовать сетевому напряжению, обычно 220 В.

Дополнительно проверьте работу освещения – при переключении выключателя лампа должна надёжно включаться и выключаться без мерцаний и задержек.

Если выключатель оснащён двумя клавишами, проверьте каждую линию отдельно по описанной схеме. Ошибка подключения, когда выключатель разрывает ноль, может привести к опасности поражения электрическим током при замене лампы.

В случае сомнений или обнаружения несоответствий рекомендуется отключить питание и перепроверить соединения согласно электрической схеме, обращая внимание на маркировку проводов и правильность подключения фазного провода.

Вопрос-ответ:

Почему нужно именно фазу разрывать при подключении выключателя, а не ноль?

Выключатель разрывает фазный провод, чтобы полностью прекратить подачу напряжения на освещение или прибор. Если разорвать ноль, то провод фазы останется под напряжением, что создаёт риск поражения электрическим током при обслуживании или ремонте, а также повышает вероятность короткого замыкания и возгорания. Именно поэтому по правилам безопасности именно фазу нужно разрывать.

Как проверить, какой провод является фазой перед подключением выключателя?

Для определения фазы используют индикатор напряжения — отвертку-тестер или мультиметр. Отвертка-тестер светится, если коснуться её наконечником проводника под напряжением. Подключение следует выполнять только после отключения питания и проверки отсутствия напряжения. Если уверенности нет, лучше вызвать специалиста.

Можно ли подключить выключатель, разрывая нулевой провод, и какие могут быть последствия?

Подключение выключателя с разрывом нулевого провода не рекомендуется. В этом случае фаза продолжает поступать на прибор или светильник, что опасно при выполнении ремонтных работ и создает угрозу короткого замыкания. Такой подход нарушает требования безопасности и может привести к аварийной ситуации.

Что делать, если в розеточной или осветительной группе провода не маркированы и не понятно, где фаза, а где ноль?

Если провода не маркированы, следует отключить питание на щитке и использовать тестер напряжения или мультиметр, чтобы определить фазный провод. Определить фазу можно также по цвету изоляции (обычно коричневый или красный – фаза, синий – ноль), но в старых проводках это может не совпадать, поэтому проверка инструментом обязательна. При отсутствии навыков лучше обратиться к электрику.

Какие ошибки чаще всего допускают при подключении выключателя, если неправильно выбрать, какой провод разрывать?

Самая распространённая ошибка — разрыв нулевого провода вместо фазного. Это приводит к тому, что освещение отключается, но часть цепи остаётся под напряжением, что опасно для пользователя и обслуживающего персонала. Также встречаются ошибки в определении проводов, что может привести к неправильной работе устройства и даже повреждению электропроводки. Чтобы избежать этого, необходимо тщательно проверять и соблюдать правила подключения.

Почему при подключении выключателя нужно разрывать именно фазу, а не ноль?

Разрыв фазы выключателем необходим для безопасного отключения электроприбора или освещения от источника питания. Фаза — это провод, по которому приходит напряжение. Если разрывать ноль, ток продолжит поступать на прибор, и корпус или контактная часть могут оставаться под напряжением, создавая опасность поражения электрическим током. Разрывая фазу, мы полностью прерываем подачу напряжения, что снижает риск короткого замыкания и защищает человека при замене ламп или ремонте.
