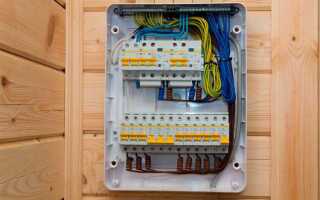

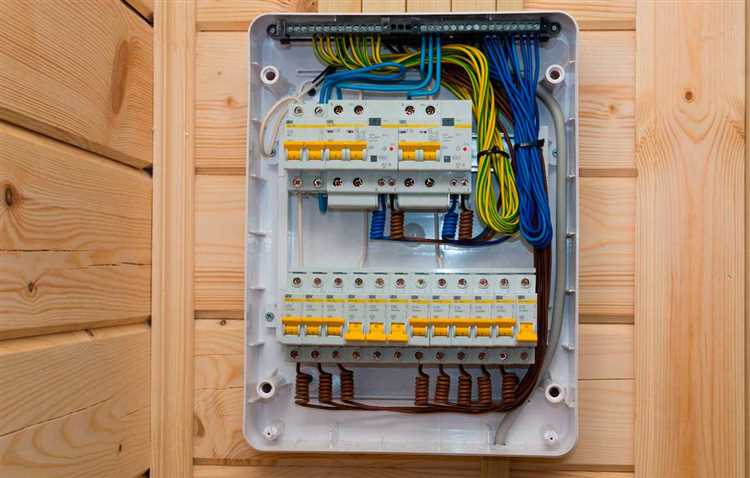

Распределительный щиток – ключевой элемент системы электроснабжения частного дома. Он обеспечивает централизованное управление и защиту всех групп потребителей, включая освещение, розетки, бытовую технику и уличное оборудование. От правильного подбора щитка зависит не только удобство эксплуатации, но и безопасность всех подключённых электроприборов.
Для одноэтажного дома площадью 120–150 м², как правило, достаточно щитка на 24–36 модулей, но при наличии теплых полов, генератора, видеонаблюдения и других систем рекомендуется выбирать щиток с запасом – не менее 48 модулей. Модули – это условные единицы, соответствующие габаритам одного автомата, реле или УЗО. Недостаточное количество модулей ведёт к скученности оборудования и перегреву контактов.
Материал корпуса щитка также имеет значение. Для установки внутри дома подходят пластиковые модели с классом защиты IP30–IP40. При размещении в неотапливаемом помещении, например в гараже, лучше выбирать металлические корпуса с IP54 и выше, защищённые от пыли и влаги. Глубина корпуса должна позволять комфортный монтаж DIN-реек с достаточным пространством для укладки проводов.

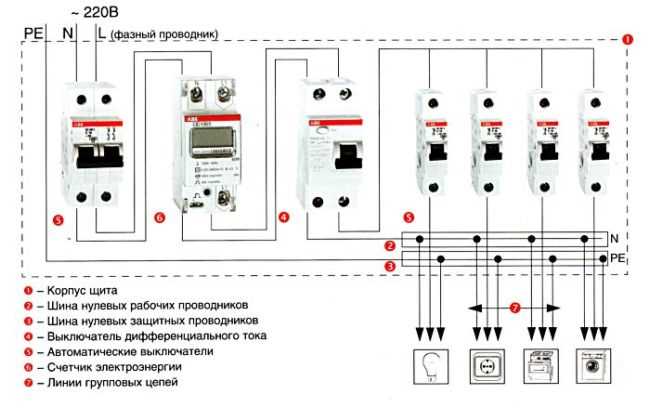

Особое внимание следует уделить наличию шин заземления и нуля. В щитке должны быть предусмотрены отдельные шины PE и N, особенно если используется система заземления TN-S. Это упрощает разводку и уменьшает риск ошибок при подключении. Кроме того, важно убедиться, что корпус имеет возможность установки модулей шириной 2 и более юнитов – это пригодится при монтаже реле напряжения, счётчиков и прочих нестандартных устройств.
Как рассчитать количество модулей в распределительном щитке
Для расчёта сначала нужно составить список всех автоматических выключателей, УЗО, дифференциальных автоматов, реле, счётчиков и дополнительных устройств. У каждого устройства есть своя модульность: стандартные автоматы – 1 модуль, УЗО и «дифы» – 2 модуля, реле контроля напряжения – 2 модуля, таймеры – от 1 до 4 модулей, счётчики – 4 и более.
Следующий шаг – определить количество линий: освещения, розеток, варочной панели, духового шкафа, бойлера, кондиционеров и т.п. Каждая линия требует автомат защиты. Например, дом с 10 линиями освещения и розеток, бойлером, варочной панелью, кондиционером и резервной линией потребует как минимум 14 модульных автоматов.
Устройства защитного отключения (УЗО) могут устанавливаться на группу линий или на каждую линию отдельно. При групповой установке достаточно 2–3 УЗО, при индивидуальной – столько же, сколько и автоматов. Реле контроля напряжения желательно установить на ввод – это ещё 2 модуля. При необходимости учесть счётчик учёта электроэнергии – дополнительно 4–6 модулей в зависимости от модели.
Рекомендуется закладывать 20–30% запаса модулей на будущее расширение. Например, если рассчитано 36 модулей, щиток лучше выбирать на 45–48 модулей.
Итоговый расчёт модулей производится по формуле:
| Суммарная модульность всех устройств | + | Резерв 20–30% | = | Требуемая ёмкость щитка |
Например: 14 автоматов (14 модулей) + 3 УЗО (6 модулей) + реле напряжения (2 модуля) + счётчик (5 модулей) = 27 модулей. С учётом резерва: 27 × 1.3 ≈ 35 модулей. Следовательно, оптимальный вариант – щиток на 36 или 40 модулей.
Где разместить распределительный щиток в частном доме
Наиболее подходящие зоны: котельная, коридор, техпомещение рядом с вводом кабеля от внешней сети. Не рекомендуется установка в жилых комнатах, санузлах, на лестничных маршах или возле окон – в этих местах невозможно соблюсти условия безопасности и устойчивости к внешним воздействиям.
Если в доме предусмотрено несколько вводов или значительное количество потребителей, щитки размещаются ближе к точкам распределения нагрузки – например, отдельный щиток на этаж или к зоне с электрокотлом, мастерской, зарядкой электромобиля. В этом случае важно заранее предусмотреть достаточный объём кабель-каналов и герметичных вводов в конструкции стен.
Для наружного подключения (при вводе от воздушной линии) целесообразно предусмотреть вводной щиток на внешней стене дома или в непосредственной близости от точки ввода с защитой от осадков и УФ-излучения. Однако основной распределительный щиток всегда должен находиться внутри дома – для защиты оборудования и удобства доступа.
Какой тип корпуса выбрать: навесной или встраиваемый
Тип корпуса распределительного щитка напрямую влияет на способ монтажа, внешний вид установки и безопасность. Выбор зависит от конструкции стен, стадии ремонта и типа электропроводки.

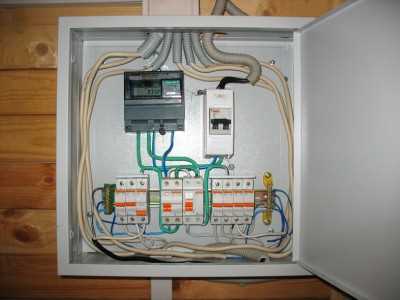

- Навесной корпус устанавливается поверх стены без врезки. Подходит для помещений с открытой прокладкой кабелей, а также для деревянных и сэндвич-панельных стен, где штробление не допускается.

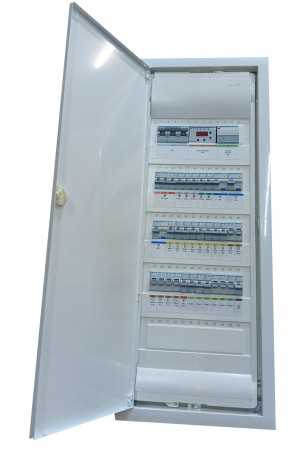

- Встраиваемый корпус монтируется в углубление в стене, требует точной подготовки ниши и чаще всего используется в домах с кирпичными или бетонными перегородками при скрытой электропроводке.
При скрытой проводке, особенно если она заложена в стену на этапе чернового ремонта, предпочтение стоит отдать встраиваемому корпусу. Он позволяет сохранить чистоту интерьера – лицевая панель практически не выступает за пределы стены.
Навесные модели удобнее в эксплуатации и обслуживании. Они не требуют сложных монтажных работ, легко заменяются, обеспечивают быстрый доступ к кабелям. В деревянных домах это единственный допустимый тип из-за требований пожарной безопасности.
- Выбирайте встраиваемый корпус, если стены капитальные и доступ к ним есть до финишной отделки.
- Для уже отделанных помещений без возможности штробления используйте навесной тип.
- Если в доме каркасные или деревянные перегородки, предпочтение следует отдать навесным моделям с негорючим основанием.
Глубина встраиваемого щитка – от 95 до 120 мм в зависимости от производителя. При навесном монтаже важен отступ от стены, чтобы обеспечить удобное подключение кабелей снизу и сверху. При выборе учитывайте запас по количеству модулей и возможность установки дополнительных устройств.
Материал корпуса: пластиковый или металлический щиток
Выбор материала корпуса напрямую влияет на эксплуатационные характеристики распределительного щитка. Металлические щитки чаще изготавливаются из стали толщиной 0,8–1,2 мм, покрытой порошковой краской для защиты от коррозии. Они обеспечивают высокую механическую прочность и лучше экранируют электромагнитные помехи. Это особенно актуально в домах с большим количеством автоматических выключателей и устройств защиты.
Пластиковые корпуса изготавливаются из самозатухающего ABS-пластика или поликарбоната. Они легче по весу и устойчивы к влаге, что делает их предпочтительными для установки в помещениях с повышенной влажностью – например, в подвалах или на верандах. При этом важно учитывать класс горючести: допустимый минимум – не ниже HB согласно UL94. Ударопрочность пластиковых щитков уступает металлическим, поэтому их не рекомендуется устанавливать в местах с высокой проходимостью или риском механического воздействия.
Если щиток размещается внутри жилых помещений с отделкой, пластиковый корпус предпочтительнее с эстетической точки зрения – он компактнее, часто оснащён прозрачной дверцей и не требует заземления. В гараже, котельной или на фасаде дома лучше установить металлический щиток, так как он выдерживает больший температурный диапазон и более устойчив к физическим повреждениям.
При выборе материала корпуса стоит учитывать не только условия эксплуатации, но и количество модулей, так как крупные пластиковые корпуса могут деформироваться при полной загрузке. Для щитков на 36 модулей и более оптимален металлический корпус с перфорацией для теплоотвода.
Как выбрать степень защиты IP в зависимости от условий установки
Степень защиты IP (Ingress Protection) определяет устойчивость распределительного щитка к проникновению твердых частиц и влаги. Для частного дома важно выбрать IP, учитывая место установки и эксплуатационные условия.
Внутренние помещения с нормальным уровнем влажности и отсутствием пыли требуют минимального стандарта IP20 – защита от проникновения пальцев и твердых объектов более 12 мм. Такой щиток подойдет для сухих комнат, коридоров и подсобок.
Если щиток устанавливается в местах с повышенной влажностью, например, в ванной комнате или на кухне, рекомендуется IP44. Это защита от брызг воды с любого направления и частиц диаметром от 1 мм, что предотвращает повреждения от пара и случайных брызг.

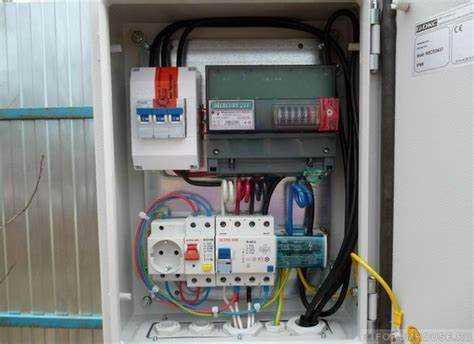

Наружные установки требуют более высокой защиты. Для щитков на фасаде дома или в неотапливаемых помещениях оптимален минимум IP54 – щиток защищен от пыли и водяных струй с любого направления. Это критично для предотвращения коррозии и коротких замыканий.
Если распределительный щиток располагается в условиях прямого дождя, снега или возможного затопления, следует выбирать щитки с уровнем IP65 и выше. IP65 гарантирует защиту от пыли и водяных струй под высоким давлением, а IP66 – от мощных водяных потоков. При частом воздействии воды и пыли стоит рассматривать IP67, обеспечивающий временное погружение в воду до 1 метра.
Особое внимание уделяйте правильной установке уплотнителей и герметизации корпуса – даже высокая степень IP теряет смысл при неправильном монтаже.
В местах с агрессивной средой (пыль, химикаты) рекомендуется выбирать корпуса с повышенной химической стойкостью и IP от 55 и выше, учитывая специфику среды.
Итог: выбор IP зависит от влажности, пыли, наличия прямого воздействия воды и особенностей окружающей среды. Правильно подобранный уровень защиты гарантирует надежность и долговечность распределительного щитка.
Что учитывать при выборе шины N и PE для подключения
Шина нулевого рабочего проводника (N) и шина защитного заземления (PE) должны иметь достаточную токовую нагрузку с запасом не менее 25-30% от максимального тока нагрузки распределительного щитка. Например, при суммарном токе нагрузки 63 А выбирайте шины с номиналом не менее 80 А.
Материал шин – медь предпочтительнее из-за лучшей проводимости и коррозионной стойкости. Алюминиевые шины дешевле, но требуют дополнительной защиты от окисления и контроля затяжки соединений.
Шина должна иметь достаточную площадь сечения для обеспечения надежного контакта с клеммами автоматов и вводных проводов. Минимальное сечение шины PE и N обычно не должно быть меньше сечения основного нулевого и защитного проводника вводного кабеля.
Форма и длина шины должны обеспечивать удобство подключения всех необходимых модулей без напряжения проводов. Предпочтительно выбирать шины с отверстиями и крепежом, совместимыми с типом используемых автоматов и устройств защиты.
При монтаже в условиях повышенной влажности или пыли рекомендуется использовать шины с защитным покрытием или помещать их в закрытый отсек щитка с соответствующей степенью защиты.
Для многофазных систем важно обеспечить разделение шин N и PE, чтобы исключить протекание токов по защитному проводнику и минимизировать электромагнитные помехи.
Соблюдение цветового кодирования: шина N должна быть с маркировкой синего цвета, PE – зелено-желтого, что упрощает визуальный контроль и обслуживание.
Вопрос-ответ:
Как правильно определить необходимое количество модулей в распределительном щитке для частного дома?
Для расчёта количества модулей следует суммировать все планируемые автоматические выключатели, УЗО и другие элементы, которые будут устанавливаться в щиток. Обычно на один модуль приходится место под один стандартный аппарат на DIN-рейку. Например, если вы планируете 8 автоматов и 2 УЗО, то щиток должен содержать минимум 10 модулей с запасом около 20% для возможного расширения. Такой запас позволит добавлять новые линии без замены щитка.
Какие параметры корпуса распределительного щитка важны при выборе для установки в частном доме?
При выборе корпуса стоит учитывать степень защиты (IP), чтобы корпус выдерживал условия эксплуатации — влажность, пыль, пыльцу. Для помещений с повышенной влажностью или уличных условий лучше выбирать щитки с IP54 и выше. Кроме того, материал корпуса (пластик или металл) влияет на устойчивость к механическим повреждениям и электромагнитные свойства. Металлические корпуса прочнее и обладают экранирующим эффектом, а пластиковые легче и не проводят ток.
Какой тип корпуса лучше выбрать: навесной или встраиваемый, и почему?
Навесные корпуса крепятся на поверхность стены, их проще установить и обслуживать, они не требуют предваренной подготовки стены. Встраиваемые щитки монтируются в нишу, что обеспечивает более аккуратный внешний вид, экономию пространства и защиту от случайных повреждений. Выбор зависит от предпочтений по эстетике и особенностей помещения. Для скрытой проводки и аккуратного оформления чаще выбирают встраиваемый тип, для гаражей или подсобок — навесной.
Как правильно подобрать шины N и PE в распределительном щитке для частного дома?
Шины N (нейтраль) и PE (защитное заземление) должны соответствовать суммарному току всех подключаемых линий, иметь достаточную ширину для удобного подключения проводов и изготовляться из меди или лужёной меди для надежного контакта и долговечности. Их нужно выбирать с учетом количества групп и с запасом по длине, чтобы обеспечить удобство монтажа и возможность добавления новых линий в будущем.
Как правильно выбрать степень защиты IP для распределительного щитка в частном доме?
Степень защиты IP определяется условиями, в которых щиток будет установлен. Для сухих и чистых помещений обычно хватает IP20 — защита от касания и проникновения крупных предметов. Если щиток монтируется в местах с повышенной влажностью, на улице или в гараже, стоит выбрать корпус с IP54 или выше — они защищают от пыли и брызг воды. Это обеспечит долговечность электрооборудования и безопасность эксплуатации.
