Какой раствор нужен для кладки печи

Надежность и долговечность печной кладки напрямую зависят от правильно подобранного раствора. Основное требование – устойчивость к высокой температуре: стандартный глиняный раствор выдерживает до 1100 °C, тогда как цементно-песчаная смесь теряет прочность уже при 300–400 °C. Выбор состава определяется типом печи, условиями эксплуатации и зоной кладки – топочная камера, дымоход или наружная часть.

Для кладки топки применяется огнеупорный глиняно-шамотный раствор, состоящий из шамотного песка и тугоплавкой глины (температура спекания не ниже 1300 °C). Соотношение компонентов подбирается по пластичности и усадке, часто в пропорции 1:1 или 1:2. Влажность – не более 25%, так как переувлажнённая смесь теряет адгезию и увеличивает риск трещинообразования при сушке.

Во внешних частях печи, не подверженных прямому нагреву, допустимо использование известково-песчаных или цементно-глиняных растворов. Их применяют, например, для облицовки или цоколя. Тем не менее, в таких зонах следует учитывать возможное расширение кладки при прогреве и подбирать составы с минимальной усадкой и трещиностойкостью.

При кладке дымоходов важно обеспечить газоплотность швов и устойчивость к воздействию кислотных конденсатов. Здесь предпочтительны составы с добавками шамота и жидкого стекла. Временные температурные деформации компенсируются за счет тонких швов (до 3 мм) и минимального содержания воды в растворе.

Какой раствор подходит для кладки топочной зоны при высоких температурах

Топочная зона подвергается длительному воздействию температур свыше 1000 °C, поэтому для ее кладки применяют исключительно огнеупорные растворы, способные сохранять прочность и структуру при высокотемпературной нагрузке. Использование обычных цементных смесей здесь недопустимо из-за их низкой термостойкости и склонности к растрескиванию при нагреве.

Основу растворов для топки составляют порошкообразные огнеупорные компоненты с высокой температурой размягчения и устойчивостью к термическим деформациям. Наиболее эффективны следующие виды растворов:

• Шамотный раствор – используется при температурах до 1300 °C. Состоит из шамотной глины и шамотного порошка (мелкоизмельченного огнеупорного кирпича) в пропорции примерно 1:1. Перед замешиванием глина вымачивается в течение 72 часов и процеживается для удаления примесей.
• Муллитокремнеземистый раствор – выдерживает до 1500 °C. Включает огнеупорную глину, кварцевый песок и муллитовую добавку. Обеспечивает высокую прочность швов и устойчивость к резким перепадам температуры.
• Растворы на основе периклаза или корунда – применяются в печах с экстремальными температурами до 1700 °C. Отличаются высокой термической стабильностью, но требуют строгого соблюдения режима сушки и обжига после укладки.

Качество огнеупорного раствора зависит от правильного подбора фракции наполнителя и консистенции: раствор должен быть пластичным, не расплываться и не давать усадки при сушке. Недопустимо использование органических примесей – они выгорают и приводят к образованию пустот.

При приготовлении раствора используется только чистая вода температурой не выше 20 °C. Слишком горячая вода ускоряет схватывание и нарушает структуру связующего. Готовый раствор расходуется в течение 20–30 минут – он не подлежит повторному разбавлению или перемешиванию после начала загустевания.

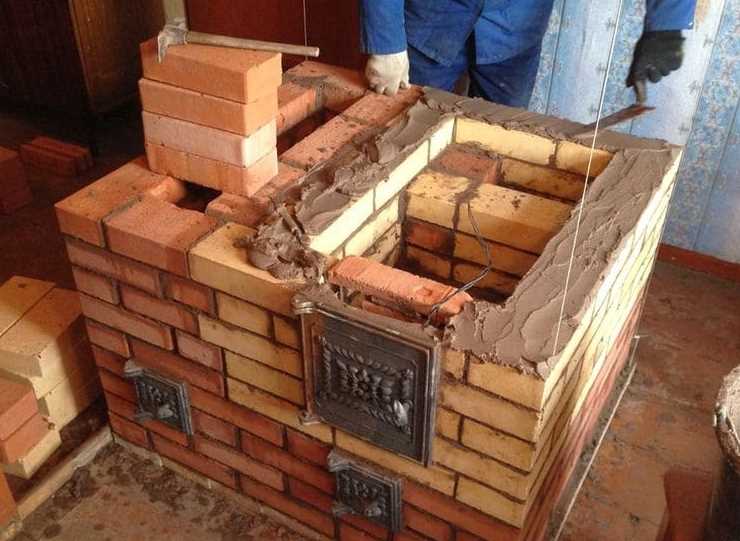

Чем отличается раствор для кладки дымохода от раствора для кладки топки

Растворы для кладки топочной зоны и дымохода различаются по температурной стойкости, составу и функциональным требованиям. Неправильный выбор смеси может привести к растрескиванию кладки, ухудшению тяги и снижению ресурса конструкции.

Раствор для кладки топки работает в условиях прямого контакта с открытым пламенем и температурами до 1200 °C. Он должен сохранять прочность, не деформироваться при тепловом расширении и быть химически инертным к продуктам горения.

• Основу раствора для топки составляет шамотная глина, иногда с добавлением огнеупорной крошки или порошка шамота.
• Допускается использование жидкого стекла, алюмосиликатов или муллитовых наполнителей для повышения жаростойкости.
• Цемент в таких растворах не используется, так как он теряет прочность при температуре выше 300 °C.

Для кладки дымохода используются растворы, устойчивые к перепадам температур, влаге и агрессивным кислотам, образующимся при конденсации дымовых газов. При этом температура в дымоходе значительно ниже – обычно не превышает 300–400 °C.

• Оптимальный состав – цементно-известковый или цементно-глиняный раствор с гидрофобизирующими добавками.
• Раствор должен обладать хорошей адгезией и плотной структурой для предотвращения проникновения дымовых газов и влаги.
• Жаростойкость не критична, но важна устойчивость к кислотным средам и промерзанию.

Таким образом, раствор для топки подбирается по критерию огнеупорности, а для дымохода – по влагостойкости и кислотоустойчивости. Их взаимозаменяемость исключена, так как эксплуатационные условия принципиально различны.

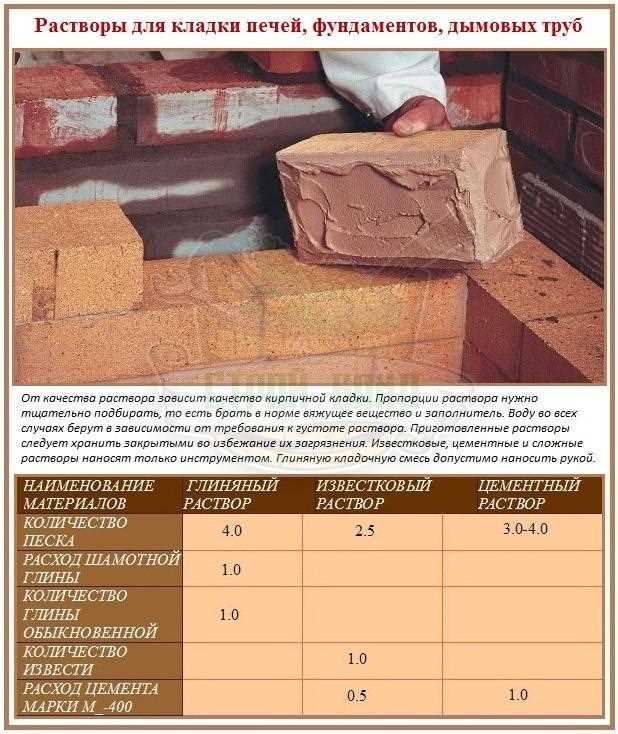

Как выбрать пропорции глины и песка в зависимости от типа кирпича

Для шамотного кирпича (ШБ, ША) применяется раствор с минимальным содержанием песка – не более 20–25% по объему от массы глины. Причина в том, что шамот обладает низким коэффициентом термического расширения, и избыточный песок в шве может привести к растрескиванию при нагреве. Оптимальная пропорция: 1 часть песка на 4 части глины. Используется огнеупорная глина с температурой спекания выше 1300 °C.

Для красного керамического полнотелого кирпича в кладке отопительных щитков, дымоходов и низкотемпературных участков допускается раствор с более высоким содержанием песка. Пропорция – 1:1 или 1:1,5 (глина:песок) в зависимости от жирности глины. Важно использовать глину средней жирности: жирная требует большего количества песка, а тощая – меньшего.

При использовании силикатного кирпича растворы на основе глины не применяются из-за слабой огнестойкости самого материала. Такие кирпичи используются только в зонах, не подверженных нагреву, и кладка выполняется на цементно-песчаном растворе, а не на глиняном.

Для кладки из огнеупорных кирпичей на основе корунда, муллита или других высокоогнеупорных составов применяются специальные тонкошовные растворы с добавками шамотной пыли. В таких случаях классическая смесь глины и песка неприемлема. Пропорции подбираются индивидуально, но содержание глины редко превышает 10–15%.

Перед использованием рекомендуется провести полевой тест на жирность глины и скорректировать количество песка: если раствор липкий и тянется – глина жирная, требуется увеличить долю песка; если рассыпается – глина тощая, песок добавлять в меньших количествах.

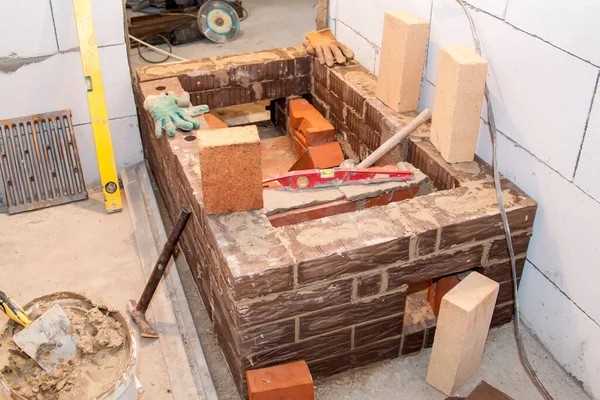

Можно ли использовать шамотный раствор в бытовых печах и как его приготовить

Шамотный раствор подходит для кладки бытовых печей, особенно в участках, подверженных воздействию высоких температур – топочной зоны, стенок камеры сгорания и пода. Основное преимущество такого раствора – термостойкость до 1300 °C, что делает его эффективным для долгосрочной эксплуатации печей при высоких нагрузках.

Основу шамотного раствора составляет шамотная крошка (фракция 0,5–2 мм) и огнеупорная глина. Используются только качественные компоненты: шамот должен быть чистым, без органических включений, а глина – жирной и выдержанной (влажность около 20%).

Рекомендуемая пропорция для приготовления – 1 часть глины на 2–3 части шамотной крошки. Сухие компоненты тщательно перемешиваются, затем к смеси добавляется вода до консистенции густой сметаны. Раствор должен легко удерживаться на мастерке, не растекаться и не отслаиваться от поверхности кирпича.

Перед нанесением раствора шамотный кирпич смачивается, чтобы исключить быстрое вытягивание влаги. Толщина шва – не более 3 мм, так как шамотный раствор менее эластичен, чем глиняно-песчаные смеси, и не компенсирует температурное расширение при толстых швах.

Для бытовых печей, не эксплуатируемых в режиме непрерывной топки (например, дачные или банные), шамотный раствор рекомендуется применять только локально – в зоне непосредственного контакта с пламенем. Для остальных участков используют традиционные глиняно-песчаные смеси.

Как температура эксплуатации влияет на выбор вяжущего компонента

Выбор вяжущего компонента напрямую зависит от температурного режима, в котором будет эксплуатироваться кладка. При температурах до 400 °C допустимо использование глиняных растворов с примесью песка. Натуральная глина при такой нагрузке сохраняет пластичность и не теряет сцепляющих свойств.

В интервале 400–800 °C глиняный раствор теряет прочность, что требует применения шамотной добавки. Используется шамотная глина или порошок, обеспечивающий термостойкость и устойчивость к микротрещинам. Такие составы оптимальны для обогревательных щитков, духовок, боковых стен топки.

При рабочих температурах выше 800 °C, особенно в зоне горения топлива, необходимы огнеупорные вяжущие компоненты. Растворы на основе огнеупорного цемента (алюминатного) или жаростойких шамотных смесей выдерживают нагрузку до 1300 °C. Они сохраняют объем, не растрескиваются и устойчивы к термоударам. Цементы типа ГЦ-40, ГЦ-50 подходят для кладки свода и топки печей постоянного действия.

Неправильный выбор вяжущего при высокой температуре приводит к быстрому разрушению швов. При подборе состава следует учитывать максимальную температуру в зоне применения и длительность термической нагрузки. Важны также коэффициенты теплового расширения раствора и кирпича – они должны быть согласованы, иначе швы растрескаются при нагреве.

Как проверить пластичность и адгезию глиняного раствора перед кладкой

Пластичность глиняного раствора оценивается вручную, формируя из раствора шарик диаметром около 3 см. Если шарик сохраняет форму, не трескается и не расплывается под собственным весом, пластичность считается достаточной. При чрезмерной сухости раствор быстро растрескивается, при избытке воды – теряет форму и течет.

Для проверки адгезии раствор наносят на очищенную поверхность кирпича слоем около 3 мм. После схватывания в течение 20–30 минут пробуют оторвать слой шпателем. Если раствор прочно сцеплен с кирпичом и не отслаивается, адгезия соответствует требованиям. При слабой адгезии поверхность либо отслаивается целыми пластами, либо слой легко отделяется.

Дополнительно проводят испытание на растяжение, сжимая между пальцами полоску раствора толщиной 1–2 см. Раствор должен быть эластичным, не крошиться и не растягиваться слишком сильно, чтобы не терять прочность при высыхании и нагреве.

При подготовке раствора важно соблюдать пропорции глины и песка, а также выдерживать оптимальную влажность 20–25%. Рекомендуется перед началом кладки проверить раствор на малом участке, чтобы исключить несоответствие по пластичности и адгезии.

Какие добавки допустимы в кладочных растворах и как они влияют на жаростойкость

В состав жаростойких кладочных растворов допускается вводить шамотный порошок, молотый огнеупорный кирпич, песок с высоким содержанием кварца и алюмосиликатные материалы. Шамотная добавка увеличивает термоустойчивость раствора, снижая риск растрескивания при температурах свыше 900 °C за счет повышения огнеупорности.

Для улучшения пластичности и сцепления с кирпичом применяют органические и неорганические пластификаторы, но их количество не должно превышать 0,5–1% массы сухих компонентов, чтобы не снижать жаростойкость. Избыток органических добавок вызывает образование пористости и уменьшение прочности при высоких температурах.

Глина с низким содержанием кальция обеспечивает лучшую термостойкость раствора, так как кальциевые соединения при нагреве способствуют образованию трещин. При необходимости для увеличения прочности вводят до 20% шамотного порошка, что повышает жаропрочность до 1300 °C.

Минеральные добавки на основе корунда и циркония применяют в специализированных растворах для топочных камер с экстремальными условиями, обеспечивая устойчивость к длительному воздействию выше 1500 °C. Однако такие составы требуют точного дозирования и правильного замеса.

Добавление песка с крупностью 0,1–0,3 мм улучшает структуру раствора, но превышение 30% по массе приводит к снижению пластичности и увеличению пористости, что ухудшает жаростойкость. Соотношение песка и глины должно поддерживаться в пределах 1:1,5–2 по массе для оптимального баланса прочности и устойчивости к термонагрузкам.

Вопрос-ответ:

Какие компоненты раствора лучше всего выдерживают высокие температуры в топочной зоне печи?

Для кладки топочной зоны подходят растворы с огнеупорными вяжущими материалами, например, шамотной глиной и шамотным порошком. Такие растворы сохраняют прочность при температурах свыше 1000 °C, не растрескиваются и обеспечивают долговечность кладки. В обычных глиняных растворах при таких температурах происходит разрушение из-за термического расширения и потери связующих свойств.

Как влияет соотношение глины и песка в растворе на его пластичность и прочность?

Песок в растворе играет роль заполнителя и регулирует усадку, снижая риск трещин. При увеличении доли песка раствор становится менее пластичным, что затрудняет его нанесение, но повышает прочность после застывания. Избыточное содержание глины повышает пластичность, но может привести к сильной усадке и образованию трещин при высыхании. Оптимальное соотношение зависит от вида глины и типа кирпича, обычно это примерно 1 часть глины к 2-3 частям песка по объему.

Можно ли использовать готовые цементные растворы для кладки печей и дымоходов?

Цементные растворы применимы только для кладки элементов печи, не подвергающихся сильному нагреву, например, внешних стен дымохода. В зонах с высокой температурой цемент теряет прочность и может разрушиться. Для топочной камеры и внутренних частей, где температура превышает 600 °C, требуется применение специальных огнеупорных растворов на основе шамотной глины или специализированных огнеупорных вяжущих.

Какие добавки в раствор помогают улучшить жаростойкость кладки печи?

Для повышения жаростойкости в раствор часто добавляют шамотный порошок или мелкий шамотный глиняный порошок, который увеличивает огнеупорность. Иногда применяют минеральные добавки, такие как каолин или алюмосиликатные компоненты, которые стабилизируют структуру при высоких температурах. Следует избегать органических добавок, так как они сгорают и ухудшают свойства раствора.

Как проверить готовность и качество глиняного раствора перед началом кладки печи?

Пластичность раствора проверяют вручную — он должен легко наноситься на кирпич и хорошо прилипать без расслоения или осыпания. Для этого небольшое количество раствора накладывают на кирпич и оценивают однородность и вязкость. Раствор не должен быть слишком жидким или слишком плотным. Также важно проверить адгезию: при легком нажатии раствор не должен отслаиваться или крошиться. Оптимальный раствор сохраняет пластичность несколько часов, что обеспечивает удобство работы и качественную кладку.

Какие характеристики должны быть у раствора для кладки печи, чтобы он выдерживал высокие температуры?

Раствор для кладки печи должен обладать повышенной жаропрочностью и стойкостью к термическим перепадам. Для этого используют материалы с низкой теплопроводностью и хорошей адгезией к кирпичу, например, глиняно-шамотные смеси. Важна правильная пропорция компонентов: глина должна быть достаточно пластичной, а песок – чистым и мелкозернистым. Кроме того, раствор должен иметь способность компенсировать расширение при нагреве, чтобы предотвратить появление трещин. Растворы с добавлением шамотного порошка или специальных огнеупорных компонентов выдерживают температуры до 1300 °C и выше, что необходимо для топочных камер и дымоходов.
