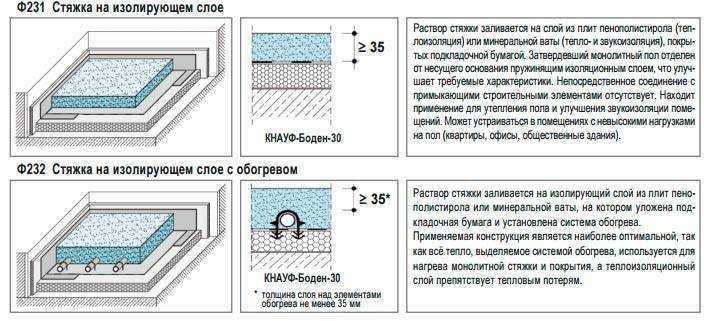

Для технических помещений и зон с высокой нагрузкой подходит стяжка с армированием фиброволокном, обеспечивающая прочность на сжатие от 25 МПа и устойчивость к динамическим воздействиям. При перепадах уровня основания более 50 мм используют легкие составы с керамзитом или вермикулитом, чтобы снизить нагрузку на перекрытия без потери прочностных характеристик. Готовые сухие смеси с комплексными добавками позволяют ускорить набор прочности и минимизировать риск усадки.
Если нужно, я могу подготовить аналогичные разделы про технологию заливки или выбор материалов для разных условий эксплуатации – скажите!
htmlCopyEdit
Как рассчитать пропорции компонентов для стяжки пола
Для цементно-песчаной стяжки стандартное соотношение составляет 1 часть цемента марки не ниже М400 на 3–4 части сухого просеянного песка. При повышенных нагрузках выбирают пропорцию 1:2. Вода добавляется из расчёта 0,5 л на 1 кг цемента до получения пластичной, но не жидкой массы.
Толщина стяжки напрямую влияет на расход. При слое 5 см на 1 м² потребуется около 22–25 кг сухой смеси. Для ровных оснований допустимо уменьшение толщины до 3 см, при этом расход снижается до 15–17 кг на м².
Добавление фиброволокна или пластификаторов корректирует количество воды – жидкости нужно меньше, чтобы избежать трещин при высыхании. Для улучшения теплоизоляции в смесь вводят перлит или керамзит в объёме до 20 % от массы песка, при этом соотношение песка и цемента остаётся неизменным.
Перед приготовлением раствора все компоненты взвешивают или отмеряют объёмно с высокой точностью. Ошибки в пропорциях приводят к потере прочности и деформации покрытия.
Если нужен раздел про особенности укладки или подбор раствора для теплого пола, сообщите!
Если нужно, я могу подготовить другие разделы статьи в аналогичном формате – например, о выборе марки цемента или нюансах армирования. Скажете?
Как выбрать марку цемента для раствора стяжки
Для стяжки пола обычно применяют цемент марки не ниже М400. Эта марка обеспечивает достаточную прочность и долговечность покрытия при стандартных нагрузках. Если планируется высокая нагрузка или дополнительное армирование, предпочтительнее использовать цемент М500, который обеспечивает большую устойчивость к механическим воздействиям и ускоренное схватывание.
Цемент марки М300 подходит только для легких стяжек и выравнивающих слоев, где не требуется высокая прочность и нагрузка минимальна. Использование марки ниже М400 в классических условиях ведет к быстрому появлению трещин и разрушению стяжки.
Важно учитывать не только марку, но и тип цемента. Для внутренних помещений выбирают портландцемент с нормальным сроком твердения, а для влажных или агрессивных сред – с добавками гидрофобизаторов и морозостойкими компонентами.
Для экономии часто используют смеси цемента М400 и песка в соотношении 1:3 или 1:4, при этом качество цемента и его свежесть должны быть подтверждены сертификатами. Хранить цемент следует в сухих условиях, иначе прочность раствора снижается.
Оптимальный выбор марки цемента зависит от толщины стяжки и типа основания. Для тонких слоев (до 3 см) рекомендуется цемент М500, чтобы избежать растрескивания. Для слоев от 5 см и выше достаточно М400, при условии правильного замеса и пропорций компонентов.
Какие добавки использовать для повышения прочности стяжки
Для увеличения прочности цементно-песчаной стяжки применяют минеральные и химические добавки. В качестве минеральных эффективны микрокремнезём и летучая зола – они улучшают структуру бетона, снижая пористость и повышая прочность на сжатие до 20-30%. Добавление 5-10% микрокремнезёма от массы цемента рекомендуется при повышенных нагрузках.
Среди химических добавок наиболее востребованы пластификаторы и суперпластификаторы на основе поликарбоксилатных эфиров. Они обеспечивают лучшее уплотнение раствора без увеличения водоцементного отношения, что напрямую влияет на долговечность и прочность стяжки. Рекомендуемая дозировка – 0,3-0,8% от массы цемента.
Для повышения адгезии и механической прочности вводят модификаторы на основе латекса или акриловых дисперсий. Они увеличивают устойчивость к трещинам и износу, особенно при использовании в стяжках с низким слоем от 20 мм. Оптимальная концентрация – 5-8% от массы цемента.
В случаях, когда требуется ускоренное твердение и раннее набор прочности, добавляют ускорители схватывания на основе хлористого кальция, но с осторожностью, чтобы избежать коррозии арматуры. Стандартная доза – до 2% от массы цемента.
Не рекомендуется использовать одновременно большое количество разных добавок без тестирования совместимости. Для точного подбора состава рекомендуется проводить пробные замесы с учетом условий эксплуатации и характеристик исходных материалов.
Как подготовить основание перед заливкой раствора
Основание должно быть прочным, ровным и очищенным от пыли, масла, остатков краски и других загрязнений. Сначала удалите старые покрытия, используя шпатель или металлическую щетку. При наличии масляных пятен обработайте поверхность обезжиривателем.
Трещины и выбоины глубиной более 5 мм необходимо заделать ремонтным раствором на цементной основе с добавлением пластификатора. Мелкие неровности устраняются шлифовкой или зачисткой.
Перед заливкой поверхность обязательно увлажните, чтобы предотвратить слишком быстрое высыхание стяжки и образование трещин. Увлажнение проводят распылением воды за 1-2 часа до начала работ, избегая луж.
Для улучшения сцепления раствора с основанием рекомендуется обработать поверхность грунтовкой глубокого проникновения. Грунт наносится валиком или кистью и должен полностью высохнуть (обычно 12-24 часа).
Если основание слишком впитывающее или пористое, применяют два слоя грунтовки с перерывом в 4-6 часов. При бетонных полах с признаками слабого сцепления наносится армирующая сетка или гидроизоляционная мембрана.
Убедитесь, что температура основания и окружающей среды находится в пределах +5…+30 °C, чтобы раствор не потерял прочность. Все работы по подготовке должны выполняться с контролем влажности и ровности основания, используя уровни и влагомеры.
Как избежать трещин при высыхании раствора стяжки
Трещины возникают из-за неравномерного усадки и быстрого испарения влаги из раствора. Для минимизации риска необходимо строго соблюдать соотношение цемента, песка и воды. Оптимальный состав для стяжки – цемент М400 или М500 с песком фракции 0,2–2 мм, с водоцементным отношением не выше 0,5.
Использование пластификаторов снижает потребность в воде, улучшает сцепление и уменьшает усадочные деформации. Рекомендуется добавлять 0,5–1% пластификатора от массы цемента.

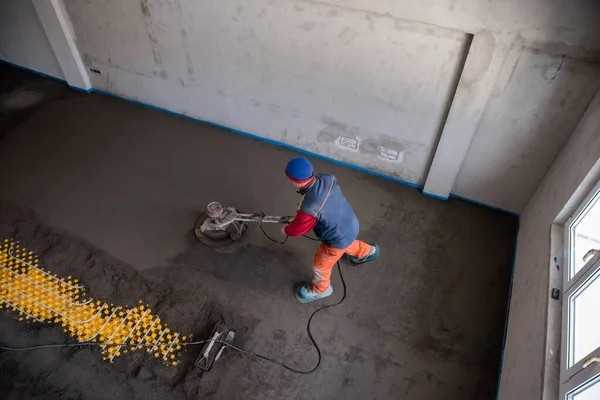

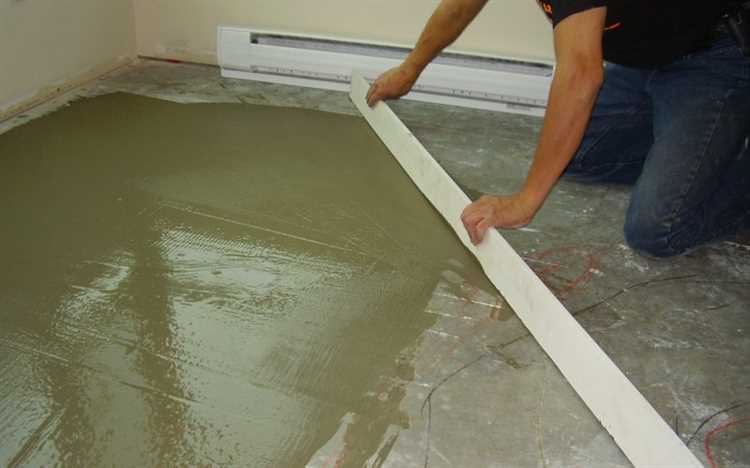

Заливку выполняют слоями толщиной не более 5 см с промежуточной просушкой. Толстые слои усыхают неравномерно, что приводит к внутренним напряжениям и трещинам.
После укладки раствор следует накрыть полиэтиленовой пленкой или влажной тканью, чтобы замедлить испарение. Первые 3–5 суток поддерживают влажность на уровне 90–95%, периодически смачивая поверхность.
Температура воздуха должна быть стабильной, оптимально +15…+25 °C. Резкие перепады температуры и сквозняки увеличивают скорость высыхания и способствуют растрескиванию.
Для крупных площадей обязательно используют деформационные швы через каждые 4–5 метров, чтобы компенсировать усадочные напряжения.
Вопрос-ответ:
Какие компоненты обычно входят в раствор для стяжки пола?
Раствор для стяжки пола обычно состоит из цемента, песка и воды. Цемент выступает в роли связующего материала, песок обеспечивает необходимую прочность и структуру, а вода активирует цемент и придает раствору пластичность. Иногда в смесь добавляют специальные добавки для улучшения свойств — например, пластификаторы для повышения подвижности или вещества, уменьшающие водопоглощение.
Как выбрать правильное соотношение цемента и песка для стяжки пола?
Соотношение цемента и песка влияет на прочность и долговечность покрытия. Чаще всего применяют смесь с соотношением примерно 1:3 или 1:4 — одна часть цемента на три или четыре части песка. Если увеличить долю цемента, раствор станет крепче, но и дороже, а также может дать усадку и трещины. Если песка слишком много, прочность снижается, и стяжка будет менее устойчивой к нагрузкам.
Можно ли использовать готовые сухие смеси для стяжки пола, или лучше приготовить раствор самостоятельно?
Готовые сухие смеси удобны и обеспечивают стабильное качество благодаря контролю состава производителя. Они часто содержат дополнительные добавки, которые улучшают пластичность и увеличивают срок службы стяжки. Однако самостоятельное приготовление раствора из цемента и песка позволяет регулировать пропорции под конкретные задачи и бюджет, но требует внимательности и навыков, чтобы избежать ошибок. Выбор зависит от объема работы, наличия инструментов и опыта.
Как влияет марка цемента на качество стяжки пола?
Марка цемента характеризует его прочность после затвердевания. Чем выше марка, тем более крепкой получится стяжка. Для полов обычно выбирают цемент марки не ниже М400, что обеспечивает надежность при стандартных нагрузках. Использование цемента более низкой марки может привести к быстрому износу покрытия, трещинам и деформациям. При высоких нагрузках или специальных условиях рекомендуется цемент М500 и выше.
Какие дополнительные добавки могут улучшить раствор для стяжки и как они работают?
В раствор могут добавлять пластификаторы, которые делают смесь более подвижной и удобной в работе, снижая потребность в воде и уменьшая риск усадки. Есть также гидроизоляционные добавки, повышающие влагостойкость, и ускорители схватывания, полезные при низких температурах или необходимости быстрого высыхания. Некоторые добавки улучшают адгезию, снижая вероятность отслоений стяжки от основания.
Загрузка...
