Установка диска сцепления на ВАЗ 2107 требует точного соблюдения технологических допусков, иначе возможны вибрации, затруднённое переключение передач и быстрый износ элементов трансмиссии. Основная ошибка – неправильная ориентация диска относительно маховика и нажимного механизма. Неверная сторона установки может привести к тому, что шлицевое соединение не войдёт в зацепление с первичным валом коробки передач.
Перед монтажом необходимо убедиться в исправности корзины, маховика и выжимного подшипника. Диск сцепления должен быть установлен так, чтобы демпферные пружины и выпуклая часть ступицы были направлены в сторону коробки передач. Это правило справедливо для большинства версий сцепления, используемых на ВАЗ 2107, включая модели с карбюраторными и инжекторными двигателями.
Перед окончательной установкой следует использовать центрирующий оправку – она обеспечивает соосность диска относительно маховика и первичного вала. Без неё затруднён обратный монтаж коробки передач. Кроме того, важно проверить равномерность прижатия корзины к маховику, затягивая болты крепления крест-накрест с контролем момента усилия.

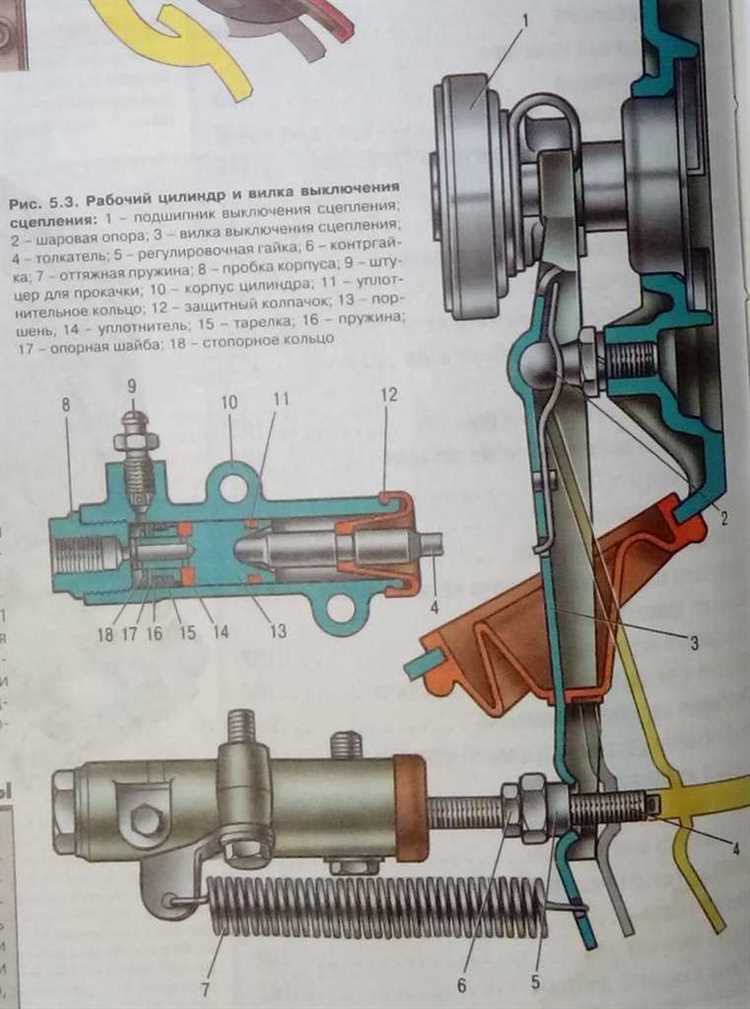

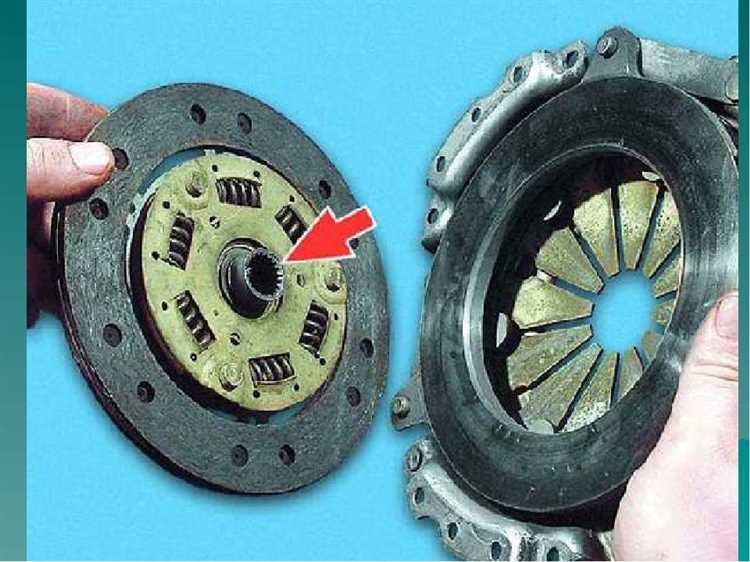

Определение правильной стороны установки диска сцепления
Диск сцепления ВАЗ 2107 имеет асимметричную конструкцию, что определяет необходимость строгого соблюдения ориентации при установке. Одна сторона оснащена демпферными пружинами и выступающей ступицей. Эта часть должна быть направлена в сторону коробки передач.
Нарушение ориентации приводит к контактированию ступицы с маховиком или нажимным диском, что может вызвать затруднённое включение передач, быстрый износ фрикционного слоя или полный выход сцепления из строя. При визуальном осмотре следует обратить внимание: если демпферная пружинная часть диска направлена в сторону маховика, это ошибочная установка.
На большинстве оригинальных и качественных аналогов нанесены метки, например, «Gearbox Side» или стрелка, указывающая направление. В отсутствии маркировки ориентируйтесь на выступ ступицы – он должен быть обращён от маховика. При монтаже необходимо убедиться, что диск легко центрируется на первичном валу и не задевает окружающие элементы.
Подготовка маховика и проверка его состояния перед установкой
Перед установкой диска сцепления необходимо провести тщательную проверку состояния маховика, так как его износ или повреждение напрямую влияет на работу сцепления и долговечность узла.
- Проверьте поверхность трения маховика на наличие кольцевых борозд, раковин, синих пятен от перегрева. Даже незначительные дефекты могут привести к пробуксовке сцепления.
- Измерьте биение рабочей поверхности индикатором часового типа. Допустимое радиальное биение – не более 0,1 мм. При превышении нормы необходима шлифовка или замена маховика.
- Оцените состояние посадочного отверстия под направляющий подшипник. Износ или овализация требуют восстановления втулкой или полной заменой детали.
- Проверьте состояние венца стартера. Сколы или изношенные зубья нарушают зацепление и могут повредить стартер при запуске двигателя.
Если поверхность трения имеет риски или следы перегрева, рекомендуется произвести шлифовку с минимальным съёмом металла – до 0,5 мм. Это обеспечит ровный контакт с накладками диска сцепления и предотвратит вибрации.
После механической обработки маховик необходимо тщательно очистить от абразивной пыли, масла и стружки. Особое внимание – резьбовым отверстиям под болты крепления корзины сцепления: в них не должно быть остатков герметика или загрязнений.
Перед установкой убедитесь в отсутствии трещин на корпусе маховика, особенно в зоне соединения с коленчатым валом. Для визуального контроля можно использовать метод капиллярной дефектоскопии.
Только при полном соответствии вышеуказанным требованиям маховик может быть установлен обратно. В противном случае следует заменить его на исправный аналог во избежание повторного демонтажа узла сцепления.

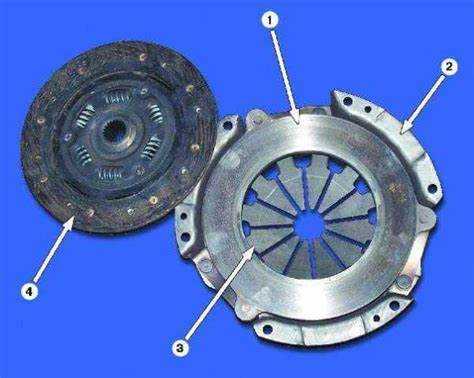

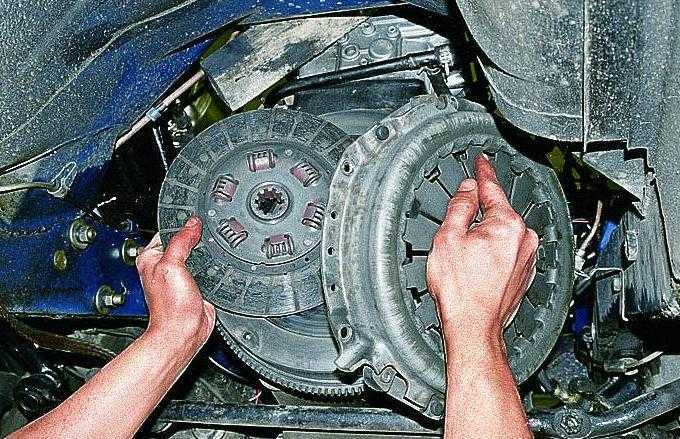

Совмещение меток и правильная ориентация корзины сцепления
Перед установкой корзины сцепления на маховик ВАЗ 2107 необходимо найти и правильно совместить установочные метки. Завод-изготовитель наносит на маховик и корзину сцепления балансировочные метки, которые необходимо совместить для исключения вибраций при работе двигателя. Метки, как правило, выполнены в виде керновых точек или краски. Их несоосность может привести к разбалансировке узла и сокращению срока службы подшипников коленчатого вала.
Корзина сцепления крепится к маховику шестью болтами, равномерно распределёнными по окружности. При установке необходимо обеспечить соосность направляющих штифтов маховика с отверстиями на корзине. Один из болтов крепления имеет смещение, и перепутать положение корзины невозможно при условии, что корзина не деформирована. Однако перед затяжкой рекомендуется убедиться, что при предварительной установке корзина прилегает плотно и без перекосов.
При затяжке болтов крепления корзины нужно соблюдать диагональный порядок и равномерно затягивать болты в несколько этапов. Начальный момент затяжки – около 10 Н·м, финальный – 19–22 Н·м. Использование динамометрического ключа обязательно. Несоблюдение последовательности затяжки может привести к деформации лепестков диафрагменной пружины и неравномерному прижиму диска сцепления.
Если устанавливается новая корзина, метки могут отсутствовать. В этом случае рекомендуется произвести балансировку узла корзина–маховик в сборе на специализированном оборудовании, особенно при установке деталей разных производителей. Это критично при высоких оборотах и нагрузках, характерных для карбюраторных двигателей классической схемы ВАЗ.
Использование центровочного вала для точной установки
Центровочный вал – обязательный инструмент при установке диска сцепления ВАЗ 2107, обеспечивающий правильное соосие диска и маховика. Неправильное центрирование приводит к затрудненному включению передач и ускоренному износу подшипника выжимного.
Для установки центровочного вала необходимо выбрать вал с диаметром, идентичным внутреннему диаметру диска сцепления и соответствующим диаметру первичного вала коробки передач. Обычно используется заводской вал или аналогичный по размеру инструмент.
После установки диска на маховик вал аккуратно вставляется через отверстие в диске сцепления, при этом диск должен свободно садиться ровно без перекосов. Центровочный вал фиксирует диск в правильном положении, исключая смещение при затягивании крепежных болтов корзины.
Крепление корзины следует выполнять равномерно, постепенно затягивая болты крест-накрест с моментом 20–25 Н·м, контролируя, чтобы диск не смещался относительно вала. После затяжки вал легко должен извлекаться без сопротивления.
При отсутствии центровочного вала допускается изготовить временный вал из металлического прутка с точным диаметром, однако использование специализированного инструмента значительно снижает риск ошибки и экономит время.
Точная центровка диска сцепления с помощью центровочного вала обеспечивает плавное сцепление и долговечность узла, снижая нагрузку на коробку передач и увеличивая срок службы сцепления.
Последовательность и момент затяжки болтов крепления корзины
Правильная затяжка болтов крепления корзины сцепления гарантирует равномерное распределение нагрузки и предотвращает деформацию маховика и корзины.
- Перед началом работы убедитесь, что резьба болтов и отверстий очищена от грязи и старого герметика.
- Болты рекомендуется предварительно смазать моторным маслом для более точного контроля момента затяжки и предотвращения закисания.
- Закручивайте болты крест-накрест, чтобы обеспечить равномерное прижатие корзины к маховику.
- Первый этап – затянуть все болты вручную до упора без применения усилия ключом.
- Второй этап – выполнить предварительную затяжку болтов моментом 10–15 Н·м (ньютон-метров).
- Третий этап – окончательная затяжка с моментом 25–30 Н·м, также выполняется крест-накрест.
При использовании динамометрического ключа важно следить за плавностью усилия, избегая резких рывков.
После затяжки рекомендуется проверить крепление визуально и проконтролировать отсутствие люфта корзины относительно маховика.
Проверка работы механизма сцепления после сборки
Далее проверяют плавность выжима сцепления. При медленном нажатии педали она должна перемещаться без заеданий и рывков. Сопротивление не должно резко возрастать на середине хода, что свидетельствует о правильной центровке диска и исправности выжимного подшипника.
Для проверки полного сцепления после запуска двигателя ставят автомобиль на нейтральную передачу, плавно отпускают педаль и наблюдают за поведением машины. Если двигатель глохнет при отпускании сцепления, значит диск не полностью сцепляется с маховиком, требуется регулировка троса или проверка установки диска.
Еще одним важным показателем является отсутствие посторонних звуков – скрипов, скрежета или стуков при выжиме педали. При их наличии необходимо демонтировать узел для повторной проверки состояния выжимного подшипника и состояния лепестков корзины сцепления.

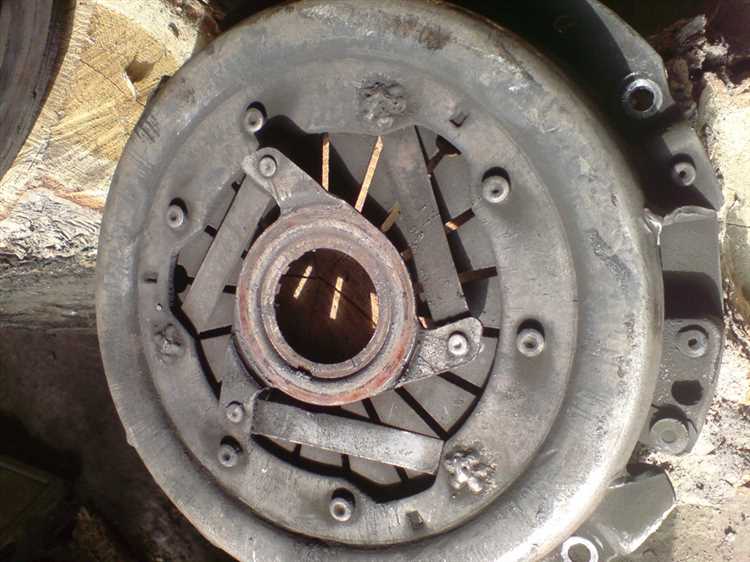

Типичные ошибки при установке и способы их избежать
Неправильная ориентация диска сцепления. Частая ошибка – установка диска «зеркально». На поверхности диска обычно есть маркировка или выступы, которые должны быть направлены к маховику. Несоблюдение этого приводит к быстрому износу и пробуксовке. Проверяйте метки и используйте центровочный вал для точного позиционирования.
Недостаточная или избыточная затяжка болтов корзины. Болты корзины сцепления нужно затягивать равномерно крест-накрест с моментом, рекомендованным производителем (обычно 22–25 Н·м). Перетяжка вызывает деформацию корзины, ослабление – приводит к вибрациям и люфтам. Используйте динамометрический ключ для контроля момента.
Пренебрежение очисткой и обезжириванием поверхности маховика и диска. Масляные или грязевые загрязнения уменьшают сцепление фрикционной поверхности, вызывая пробуксовку. Перед установкой поверхности нужно очистить бензином или спиртом и дать полностью высохнуть.
Отсутствие проверки маховика на износ и деформацию. Неровности, борозды и перегрев маховика требуют его шлифовки или замены. Игнорирование этой проверки приводит к ускоренному износу диска сцепления и рывкам при переключении передач.
Неправильное использование центровочного инструмента. Без четкой центровки диск может смещаться при затяжке, вызывая трудности при сборке коробки передач и преждевременный износ подшипника. Используйте специально подходящий по диаметру вал, максимально плотно фиксируя диск.
Игнорирование состояния выжимного подшипника и вилки сцепления. Изношенный подшипник вызывает посторонние шумы и неравномерное сцепление. Обязательно проверяйте подшипник на плавность вращения, вилку – на отсутствие люфтов и повреждений, заменяйте при необходимости.
Неравномерное распределение давления корзины. При установке корзины нужно избегать перекосов и деформаций. Используйте ровную поверхность и контролируйте положение корзины во время затяжки, чтобы обеспечить равномерное прижатие диска.
Вопрос-ответ:
Каким образом правильно определить сторону установки диска сцепления на ВАЗ 2107?
Диск сцепления имеет две стороны — одна из них предназначена для контакта с маховиком, другая — с нажимным диском. На большинстве дисков есть маркировка или метка, указывающая на сторону, обращённую к маховику. Если маркировки нет, можно ориентироваться по выступам или форме пружин: рабочая сторона обычно более ровная и гладкая. Установка диска наоборот приведёт к быстрому износу и плохой работе сцепления.
Какие ошибки чаще всего допускают при установке диска сцепления на ВАЗ 2107, и как их избежать?
Основные ошибки — неправильная центровка диска, неполная очистка маховика и корзины от грязи и масла, неправильное затягивание болтов корзины. Центровка диска с помощью специального оправочного вала помогает избежать перекосов. Перед установкой поверхности нужно тщательно очистить и обезжирить. Болты затягивают крест-накрест с рекомендуемым моментом, чтобы избежать деформации корзины и диска.
Каким моментом затягивать болты крепления корзины сцепления на ВАЗ 2107?
Рекомендуемый момент затяжки болтов корзины сцепления обычно составляет около 25–30 Н·м. Болты затягивают постепенно, выполняя несколько проходов крест-накрест, чтобы равномерно распределить нагрузку и избежать перекосов. Перетягивание может привести к деформации корзины, а слабая затяжка — к ослаблению крепления и неисправностям.
Как проверить правильность работы сцепления после установки диска на ВАЗ 2107?
После сборки проверяют плавность хода педали сцепления, отсутствие посторонних шумов и четкость включения передач. Машину ставят на ровную площадку, запускают двигатель и аккуратно начинают трогаться. Если передачи включаются без пробуксовки и рывков, сцепление отрегулировано правильно. При наличии пробуксовки или затрудненного включения следует проверить регулировку и правильность установки деталей.
Можно ли использовать старый диск сцепления при замене корзины на ВАЗ 2107?
Использование старого диска сцепления допускается только в случае, если он не имеет износа, трещин и повреждений. Однако рекомендуется менять диск одновременно с корзиной и выжимным подшипником, так как износ этих компонентов связан. Старый диск может привести к снижению качества работы сцепления и более быстрому выходу из строя новых деталей.
Как правильно определить сторону установки диска сцепления на ВАЗ 2107?
Диск сцепления ВАЗ 2107 имеет четко выраженную сторону установки, что напрямую влияет на работу механизма. Обычно на диске есть маркировка или указание, какая сторона должна быть обращена к маховику, а какая — к корзине сцепления. Если меток нет, нужно ориентироваться на конструктивные особенности: фрикционная накладка всегда должна быть направлена в сторону маховика, так как именно с ним происходит трение при включении сцепления. Ошибка в ориентации диска приводит к быстрому износу и ухудшению работы узла.
Какие шаги нужно выполнить для точной центровки диска сцепления при установке?
Центровка диска сцепления — важный этап, который обеспечивает правильное положение ведомого диска относительно шлицевого вала коробки передач. Для этого используют специальный центровочный вал или оправку. После установки диска на маховик и закрепления корзины оправка вставляется в отверстие ведомого диска и шлицы вала коробки, фиксируя правильное положение. Такой подход предотвращает перекос диска, что снижает вероятность заедания сцепления и облегчает установку коробки передач. После закрепления корзины оправка аккуратно извлекается, и узел готов к дальнейшей сборке.
