Чем отличается бесшовная труба от электросварной

Бесшовные и электросварные трубы применяются в различных отраслях – от машиностроения до строительства трубопроводов. Однако выбор между ними напрямую зависит от технических требований проекта, условий эксплуатации и допустимых нагрузок. Принципиальное отличие кроется в способе производства, что влияет на прочностные характеристики, надежность и стоимость изделий.

Бесшовные трубы изготавливаются методом горячей или холодной деформации цельной заготовки. Отсутствие сварного шва обеспечивает равномерное распределение напряжений по стенке и повышенную устойчивость к внутреннему давлению. Такие трубы используются в критических условиях – например, в системах высокого давления, в нефтегазовой промышленности, котельном оборудовании и авиации.

Электросварные трубы производятся из листового или рулонного проката, который сворачивается в цилиндр и сваривается по продольному или спиральному шву. Современные технологии позволяют получить шов с высокой степенью герметичности, однако его наличие остаётся уязвимым местом при нагрузках на разрыв или при воздействии агрессивной среды. Такие трубы часто применяются в строительстве, водоснабжении, вентиляции и при монтаже опорных конструкций.

При выборе типа трубы необходимо учитывать не только давление и температуру среды, но и экономические параметры. Бесшовные трубы дороже в производстве и имеют ограниченные размеры, тогда как электросварные можно выпускать в большем диаметре и длине, что снижает затраты при монтаже магистралей и металлоконструкций.

Особенности технологии производства бесшовных труб

Бесшовные трубы изготавливаются без использования сварного шва, что достигается за счёт пластической деформации заготовки при высоких температурах. Исходным материалом служит круглая стальная заготовка – штампованная или литая болванка.

Процесс начинается с нагрева заготовки до температуры 1200–1300 °C в камерной или индукционной печи. Далее она проходит через прокатной стан, где создаётся первичное отверстие. Чаще всего используется метод прошивки на прошивном стане с последующим раскатом на пилигримовом стане. Это позволяет получить трубу с нужной толщиной стенки и диаметром.

Основные этапы технологии:

1. Подготовка и нагрев заготовки.
2. Прошивка горячей заготовки на прошивном стане с формированием осевого отверстия.
3. Удлинение и формирование геометрии трубы на пилигримовом стане или автоматическом прокатном стане.
4. Редуцирование или калибровка (при необходимости) для точного соблюдения размеров.
5. Термообработка: нормализация, закалка, отпуск или отжиг, в зависимости от марки стали и требований к механическим свойствам.
6. Контроль качества: ультразвуковая, вихретоковая или гидравлическая проверка на наличие скрытых дефектов.

Для получения особо прочных труб может применяться холодная или горячая деформация с последующей термической обработкой. Холоднодеформированные трубы обладают повышенной точностью размеров и гладкостью внутренней поверхности.

Бесшовная технология особенно востребована в производстве труб для высокого давления, в энергетике, химической и нефтегазовой промышленности. Она позволяет обеспечить высокую прочность, равномерную структуру металла и отсутствие уязвимостей, связанных с линией сварки.

Как изготавливаются электросварные трубы и какие типы швов применяются

Электросварные трубы производят из листовой или рулонной стали, подвергаемой продольной или спиральной формовке. Заготовку подают на формовочную линию, где с помощью вальцов придают ей трубчатую форму. Основной этап – сварка кромок встык, выполняемая высокочастотным током или дуговым методом.

Наиболее распространённая технология – высокочастотная контактная сварка (ВЧС). При этом стык разогревается током высокой частоты, после чего свариваемые кромки сдавливаются роликами. Этот метод применяют для тонкостенных труб малого и среднего диаметра.

Для труб большого диаметра, особенно в нефтегазовой отрасли, используют дуговую сварку под флюсом. При этой технологии создаётся прочный шов с глубокой проваркой. Сварка выполняется с одной или обеих сторон, в зависимости от требований к прочности и давлению.

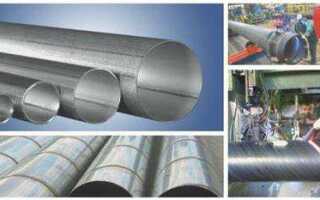

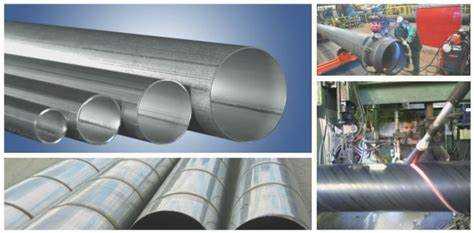

По форме сварного соединения различают два типа швов: продольный и спиральный. Продольный шов образуется при прямолинейной формовке заготовки и проходит по всей длине трубы вдоль её оси. Преимущество – предсказуемое поведение при растяжении. Спиральный шов возникает при формовке под углом к оси, его длина больше, но распределение напряжений более равномерное.

После сварки шов подвергается обязательному контролю: ультразвуковому, рентгенографическому или вихретоковому. В случае труб для высокого давления проводится термообработка зоны шва с последующей гидроиспытательной проверкой.

При выборе труб следует учитывать: для систем с повышенными требованиями к прочности и герметичности целесообразно использовать трубы с продольным швом. Спиральношовные варианты чаще применяются в строительстве и при транспортировке неагрессивных сред.

Сравнение прочностных характеристик и устойчивости к нагрузкам

Бесшовные трубы обладают более высокой прочностью на растяжение и устойчивостью к внутреннему давлению благодаря однородной структуре металла без сварных швов. Это особенно критично для применения в системах высокого давления, например, в нефтегазовой и химической промышленности, где допустимое рабочее давление может превышать 100 МПа.

Электросварные трубы, в зависимости от технологии (продольной или спиральной сварки), имеют ограниченную прочность в зоне шва. Даже при применении автоматической сварки с контролем качества остается риск возникновения микродефектов, которые могут стать точками зарождения трещин под действием циклических нагрузок. Максимальное рабочее давление таких труб обычно ограничивается 60–80 МПа при аналогичной толщине стенки.

Устойчивость к деформациям у бесшовных труб выше за счёт равномерного распределения напряжений по сечению. При изгибе или кручении бесшовная труба демонстрирует меньшую вероятность локальных разрушений и сохраняет геометрию при высоких нагрузках. Электросварные трубы чаще деформируются вблизи сварного шва, особенно при неравномерном нагружении или резких перепадах температур.

Для ответственных конструкций, где требуется максимальная надёжность при высоких механических и температурных нагрузках, рекомендуется использовать бесшовные трубы. Электросварные изделия подходят для менее критичных задач – в системах водоснабжения, вентиляции, ограждающих конструкциях и при транспортировке неагрессивных сред под низким давлением.

Различия в допусках, геометрии и точности размеров

Бесшовные трубы изначально формируются из цельной заготовки, поэтому допускается большее отклонение по толщине стенки и диаметру. Например, при наружном диаметре до 159 мм отклонение по толщине может достигать ±12,5%. Геометрическая форма также менее стабильна: овальность и эксцентриситет выше, особенно при горячей прокатке.

Электросварные трубы изготавливаются из рулонной стали, что обеспечивает более строгий контроль размеров на этапе формовки и сварки. Допуски по наружному диаметру редко превышают ±0,5 мм, а по толщине стенки – ±10%. Благодаря автоматизированному процессу профилирования достигается высокая повторяемость размеров по длине и радиусу кривизны.

Овальность у электросварных труб значительно ниже, особенно у холоднодеформированных. Это позволяет применять их в системах, где требуется прецизионная подгонка и минимальные зазоры. Для бесшовных аналогов может потребоваться дополнительная механическая обработка при установке в узлы с жёсткими геометрическими требованиями.

Если критична точность размеров – например, при использовании труб в гидравлических системах или в машиностроении – предпочтение следует отдавать электросварным изделиям. В случаях, где важнее прочностные характеристики, допустимы отклонения по геометрии – допустимо применение бесшовных труб с последующей доработкой.

Какие трубы подходят для высоких температур и давления

Материалы, используемые для бесшовных труб высокого давления, включают легированные стали марок 12Х1МФ, 15Х5М, 10Х9МФБ и аналогичные. Эти сплавы демонстрируют устойчивость к ползучести, термоусталости и окислению при температуре до 580 °C. Для сверхвысоких температур применяются никелевые сплавы (например, Inconel), однако они относятся к более дорогостоящей категории и используются только в специфических отраслях.

Электросварные трубы в условиях высоких температур и давления применяются ограниченно. Даже при использовании продольной сварки с термообработкой остаётся риск снижения прочности в зоне шва. Такие трубы допускаются в умеренных температурных режимах (до 350–400 °C) при условии, что сварной шов прошёл контроль и термообработку согласно нормам ГОСТ 30245 или аналогичных стандартов.

В энергетике, нефтехимии и котельном оборудовании, где трубопроводы работают при давлении свыше 10 МПа и температуре выше 450 °C, бесшовные трубы являются стандартом. Они соответствуют требованиям ГОСТ 8731, ГОСТ 550, ASTM A335 (для импортных поставок) и другим нормативам, предусматривающим эксплуатацию в агрессивной термической среде.

Выбор конкретного типа трубы должен основываться на расчёте допускаемых нагрузок, характере среды и регламенте отрасли. При проектировании важно учитывать коэффициент запаса прочности, а также возможность внутренней антикоррозионной обработки, особенно в паровых и кислотных средах.

Влияние способа изготовления на срок службы и ремонтопригодность

Бесшовные трубы изготавливаются методом горячей пластической деформации без шва, что обеспечивает равномерную структуру металла и отсутствие слабых зон. Это увеличивает их устойчивость к коррозии и механическим нагрузкам, существенно продлевая срок службы. В условиях высоких давлений и циклических нагрузок бесшовные трубы выдерживают эксплуатацию без преждевременных разрушений.

Электросварные трубы формируются из плоской полосы, которая сваривается по длине. Качество сварного шва критично для долговечности: при нарушениях технологии сварки или использовании низкокачественного материала шов становится точкой концентрации напряжений и коррозии. Это снижает общий срок службы по сравнению с бесшовными аналогами.

• Для бесшовных труб характерна высокая ремонтопригодность благодаря однородной структуре металла и отсутствию сварочных дефектов.
• Электросварные трубы требуют регулярного контроля состояния сварного шва, особенно в зонах повышенных нагрузок и агрессивной среды.
• Ремонт сварных труб часто ограничен локальным восстановлением шва, что может снижать их прочностные характеристики после вмешательства.

При выборе трубы для объектов с длительным сроком эксплуатации и высокой нагрузкой предпочтение стоит отдавать бесшовным изделиям. Если же требуется экономия и условия эксплуатации не экстремальны, электросварные трубы при правильном техническом обслуживании обеспечивают достаточную надежность.

Рекомендации по эксплуатации:

1. Проводить регулярный неразрушающий контроль сварных швов электросварных труб.
2. Избегать эксплуатации электросварных труб в средах с агрессивной коррозией без дополнительной защиты.
3. В случаях ремонта бесшовных труб применять технологии металлизации или холодной пластической деформации для сохранения механических свойств.

Стоимость, доступность и особенности логистики при закупке

Бесшовные трубы традиционно дороже электросварных за счет сложного производственного процесса и большей себестоимости сырья. Средняя разница в цене на российском рынке составляет от 20% до 50% в зависимости от диаметра и толщины стенки. При закупке больших объемов стоимость бесшовных труб может быть снижена за счет оптовых скидок, однако базовая цена остается выше.

Электросварные трубы выгоднее при ограниченном бюджете, их производство более масштабируемо, что обеспечивает широкую доступность на складах и у дилеров. Для стандартных диаметров (от 20 до 325 мм) электросварные трубы есть практически у всех крупных поставщиков, что сокращает сроки поставок.

Логистика бесшовных труб требует более тщательного подхода: чаще используется железнодорожный транспорт или специализированные автоперевозки с защитой от деформаций, так как трубы подвержены повреждениям при вибрации и ударах. При перевозке электросварных труб допускается более высокая плотность укладки, что снижает транспортные расходы.

Поставка бесшовных труб чаще требует предварительного заказа и точного планирования сроков, так как производственные партии формируются под заказ. Электросварные трубы доступны для быстрой отгрузки с крупных складов, что особенно важно при экстренных ремонтах или строительстве.

Рекомендации при закупке: для проектов с жесткими требованиями к срокам и ограниченным бюджетом предпочтительнее выбирать электросварные трубы. При необходимости максимальной прочности и долговечности стоит учитывать увеличенные расходы и логистические особенности бесшовных труб, планируя закупку заранее.

Вопрос-ответ:

Чем бесшовные трубы отличаются по способу производства от электросварных?

Бесшовные трубы получают из цельного металлического слитка, который нагревают и формируют в трубу без швов, обычно методом прокатки или вытяжки. Электросварные трубы изготавливают из плоского листа или полосы, которые свариваются по длине с помощью электрической дуги. Этот процесс создаёт шов, что влияет на свойства трубы и её назначение.

В каких случаях лучше использовать бесшовные трубы, а когда — электросварные?

Бесшовные трубы применяются в ситуациях с высокими требованиями к прочности и герметичности, например, в нефтегазовой отрасли, теплоэнергетике и при работе с агрессивными средами. Электросварные трубы подходят для менее ответственных конструкций, систем водоснабжения, канализации и отопления, где нагрузки и давление не столь высоки, а важна экономия.

Какие различия в цене и доступности между бесшовными и электросварными трубами?

Бесшовные трубы обычно стоят дороже из-за более сложного производства и использования большего количества материала. Они реже доступны в широком ассортименте и требуют более длительного заказа. Электросварные трубы дешевле и легче найти на рынке, что объясняется простотой изготовления и возможностью массового производства.

Как качество сварного шва влияет на эксплуатационные характеристики электросварных труб?

Качество сварного шва определяет прочность и герметичность электросварной трубы. Хорошо выполненный шов не снижает механические свойства и предотвращает появление дефектов, таких как трещины или коррозия. Некачественный шов может стать причиной преждевременного разрушения трубы под воздействием давления, температуры или агрессивных сред.

Какие параметры нужно учитывать при выборе между бесшовной и электросварной трубой для промышленного проекта?

При выборе стоит учитывать рабочее давление, температурные режимы, химический состав среды, требования к точности размеров, срок службы и условия монтажа. Для ответственных узлов с высоким давлением предпочтительны бесшовные трубы. Если проект допускает более щадящие условия и важна экономия, электросварные трубы могут быть подходящим вариантом. Также важно учитывать нормы и стандарты, применимые к конкретной сфере эксплуатации.

В чём принципиальное отличие бесшовных труб от электросварных по технологии изготовления?

Бесшовные трубы изготавливаются путём вытяжки или прокатки цельного куска металла без наличия швов, что обеспечивает однородную структуру и повышенную прочность. В электросварных трубах листовой или рулонный металл сворачивают в трубу и соединяют края с помощью сварки — чаще электродуговой. Шов на электросварных трубах может оказывать влияние на механические характеристики и устойчивость к внутреннему давлению, тогда как бесшовные трубы не имеют подобных слабых мест.
