Линзы, собирающие свет в воздухе, обладают выпуклой формой и создают реальное изображение за счет преломления световых лучей. Такие линзы называются собирающими или выпуклыми, и их основное свойство – фокусировка параллельных лучей в одной точке, называемой фокусом.

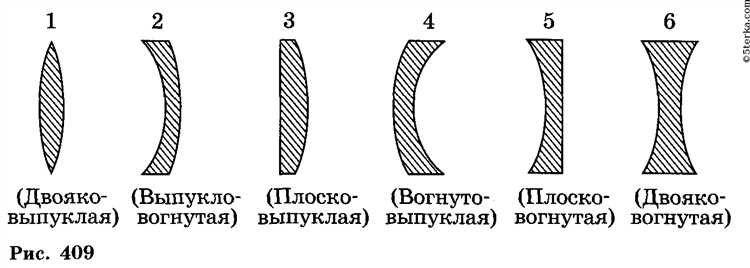

Основные виды собирающих линз – двояковыпуклая и плосковыпуклая. Первая имеет две выпуклые поверхности, вторая – одну плоскую и одну выпуклую. Выбор типа зависит от требуемой силы преломления и условий применения, например, в оптике приборов или коррекции зрения.
Фокусное расстояние собирающей линзы определяется кривизной ее поверхностей и показателем преломления материала. В воздухе, где показатель преломления близок к 1, линза из стекла или пластика с показателем около 1,5 создает заметное преломление, позволяя концентрировать световые лучи на точке фокуса с точностью до нескольких миллиметров.
Практическое применение таких линз включает оптические приборы, фототехнику, а также солнечные концентраторы, где важно максимальное усиление интенсивности света. Для эффективной сборки света в воздухе необходимо учитывать качество поверхности линзы, однородность материала и правильное расположение по отношению к источнику света.
Принцип действия собирающих линз в воздушной среде
Собирающие линзы создают преломление световых лучей благодаря разнице показателей преломления воздуха и материала линзы. Воздух имеет показатель преломления приблизительно 1, а стекло или пластик линзы – от 1,4 до 1,9. За счет выпуклой формы линзы световые лучи, проходящие через неё, преломляются к одной точке – фокусной, расположенной на оптической оси.
Фокусное расстояние собирающей линзы определяется радиусом кривизны её поверхностей и показателем преломления материала согласно формуле линзы: 1/f = (n-1)(1/R1 — 1/R2), где f – фокусное расстояние, n – показатель преломления, R1 и R2 – радиусы кривизны передней и задней поверхностей.
В воздушной среде снижение рассеяния света и минимальное поглощение обусловливают высокую эффективность собирающих линз при фокусировке лучей. Точное позиционирование линзы относительно источника света и объекта наблюдения критично для оптимального сбора и концентрации светового потока.
Для практических применений рекомендуется использовать линзы с минимальными оптическими аберрациями и соответствующей оптической силой, чтобы избежать искажений изображения и потерь яркости. Корректный выбор материала, учитывающий температурные и влажностные условия окружающей среды, обеспечивает стабильность фокусного расстояния и качество светосбора.

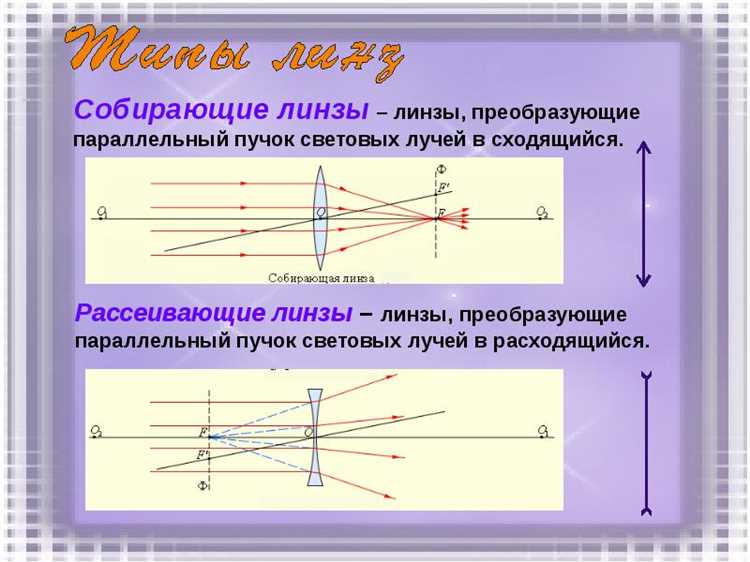

Различия между собирающими и рассеивающими линзами
Собирающие линзы имеют выпуклую форму и преломляют свет таким образом, что параллельные лучи сходятся в одной точке – фокусе. Это происходит из-за того, что толщина линзы в центре больше, чем по краям, что приводит к ускоренному замедлению света при прохождении через центр. Фокусное расстояние собирающей линзы всегда положительное, а оптическая сила – положительная. Такие линзы применяются для концентрации света и увеличения изображения в оптических приборах.
Рассеивающие линзы имеют вогнутую форму и обеспечивают расходимость падающих на них параллельных лучей. Толщина в центре у рассеивающей линзы меньше, чем на краях, поэтому свет преломляется так, что лучи расходятся, создавая виртуальный фокус с отрицательным фокусным расстоянием. Оптическая сила рассеивающей линзы отрицательна. Они используются для коррекции близорукости и в устройствах, где необходим размытый световой поток.
В воздухе показатель преломления составляет примерно 1, поэтому эффект линзы определяется разницей между показателем преломления материала линзы и воздуха. Чем больше разница, тем сильнее преломление и короче фокусное расстояние. Для собирающих линз это важно для точной фокусировки световых пучков в одной точке, что нельзя достичь рассеивающими линзами.
При выборе линзы для оптических систем учитывается требуемая фокусировка: для усиления и концентрации света предпочтительны собирающие линзы, для расширения и ослабления – рассеивающие. Конструкция и материал линз подбираются исходя из желаемых оптических характеристик и условий применения в воздушной среде.
Материалы для изготовления собирающих линз, работающих в воздухе
Для собирающих линз, функционирующих в воздушной среде, важна высокая оптическая прозрачность и показатель преломления значительно выше единицы. Обычно используют оптическое стекло с показателем преломления от 1,5 до 1,9, что обеспечивает достаточное преломление и фокусировку световых лучей.
Пластики, такие как полиметилметакрилат (ПММА) с показателем преломления около 1,49, применяются в бюджетных и легких оптических системах, где важна ударопрочность и низкий вес, но с некоторыми потерями в качестве изображения из-за меньшего показателя преломления.
Для специализированных задач используются фторопласты и поликарбонаты, обладающие хорошей прозрачностью в видимом диапазоне и стойкостью к атмосферным воздействиям. Однако их показатель преломления ниже, чем у стекла, что снижает эффективность собирания света.
Для микролинз и высокоточных оптических систем применяют также кристаллы с анизотропными свойствами и высоким показателем преломления, например, сапфир (около 1,76) и цирконий-диоксид (около 2,2), что позволяет создавать компактные и эффективные собирающие элементы.
Материал должен обладать минимальными потерями на рассеяние и поглощение в рабочем спектре, а также устойчивостью к воздействию ультрафиолета и температурным изменениям, особенно для линз наружного применения.
Оптическая сила и фокусное расстояние собирающих линз
Оптическая сила собирающей линзы определяется её способностью преломлять световые лучи и концентрировать их в одной точке. Она измеряется в диоптриях (D) и обратно пропорциональна фокусному расстоянию (f), выраженному в метрах:
Оптическая сила D = 1 / f
Фокусное расстояние – это расстояние от центра линзы до точки, где сходятся параллельные лучи света после преломления.
- Короткое фокусное расстояние соответствует высокой оптической силе, что позволяет собрать свет в более малой точке.
- Длинное фокусное расстояние означает меньшую оптическую силу и более рассеянное фокусирование.
Для воздушной среды показатель преломления воздуха близок к 1, поэтому фокусное расстояние собирающей линзы определяется главным образом её формой и материалом с показателем преломления n. Формула для тонкой линзы:
1 / f = (n — 1) (1 / R₁ — 1 / R₂)
где R₁ и R₂ – радиусы кривизны поверхностей линзы. Чем выше разница в кривизнах и показатель преломления, тем сильнее линза собирает свет.
- Для линз из стекла с n ≈ 1.5 и радиусами кривизны около 10 см, фокусное расстояние будет примерно 20 см, что соответствует оптической силе около 5 диоптрий.
- Для пластмассовых линз с n ≈ 1.49 и более плоскими поверхностями фокусное расстояние увеличивается, уменьшая оптическую силу.
Рекомендации по выбору линзы для сбора света в воздухе:
- Используйте материалы с максимально возможным показателем преломления для уменьшения фокусного расстояния и повышения оптической силы.
- Оптимизируйте кривизну поверхностей для нужного фокусного расстояния, учитывая задачи сборки света (сосредоточение на малом участке или более распределённое освещение).
- Для высокоточного фокусирования выбирайте линзы с фокусным расстоянием в диапазоне от нескольких сантиметров до нескольких десятков сантиметров.
Точное знание оптической силы и фокусного расстояния позволяет проектировать линзы, которые эффективно собирают свет в воздухе для различных приложений – от оптики до фотоники.
Применение собирающих линз в оптических приборах и устройствах
Собирающие линзы используются для концентрации светового потока, что критично в приборах, требующих точного управления светом. В фотоаппаратах и камерах они формируют четкое изображение на матрице или пленке, обеспечивая правильное фокусное расстояние для разных условий съемки.
В микроскопах собирающие линзы усиливают изображение, собирая рассеянный свет от исследуемого объекта и направляя его к окуляру, что повышает разрешающую способность и контрастность. В телескопах они фокусируют свет от удаленных объектов, делая видимыми слабые и далекие детали астрономических объектов.
Оптические линзы в лазерах концентрируют пучок света для повышения интенсивности и контроля направления излучения, что важно для точности и мощности лазерных систем. В системах проекторов собирающие линзы формируют яркое и контрастное изображение на экране, равномерно распределяя свет.
Собирающие линзы применяются в оптоволоконных устройствах для фокусировки входящего света на волокно, минимизируя потери сигнала и улучшая качество передачи данных. В очках и контактных линзах они корректируют преломление света для улучшения зрения, компенсируя дефекты глазного хрусталика.
Выбор материала и формы собирающей линзы напрямую влияет на качество и точность оптического прибора, что требует учета показателя преломления и аберраций при проектировании. Правильное позиционирование линз обеспечивает максимальную эффективность сбора света и минимизацию искажений.
Как определить собирающую линзу визуально и на практике
Практический способ проверки собирающей линзы заключается в наблюдении поведения параллельных лучей света при прохождении через линзу. Если лучи после прохождения через линзу сходятся в одной точке – это фокусное расстояние, значит, линза собирающая. Для этого можно направить солнечный свет или свет лампы через линзу на белую поверхность, например, лист бумаги. Если на бумаге формируется чёткое яркое пятно меньшего размера по сравнению с диаметром линзы, значит, линза собирает свет.
Ещё один метод – использование пучка света от лазерной указки или фонарика. Направьте свет на линзу и наблюдайте за точкой пересечения лучей за линзой. При собирающей линзе лучи сходятся в фокусе, образуя концентрированное пятно. Для рассеивающей линзы лучи будут расходиться, образуя размытое пятно.
При измерении фокусного расстояния собирающей линзы можно использовать экран и источник света. Помещая линзу между источником и экраном, нужно перемещать экран до появления чёткого изображения источника на нём. Расстояние от центра линзы до экрана в этой точке и будет фокусным расстоянием, подтверждающим, что линза собирающая.
Влияние формы линзы на сбор света и фокусировку в воздухе

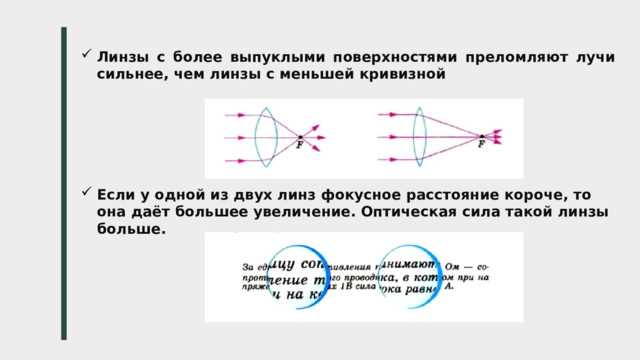

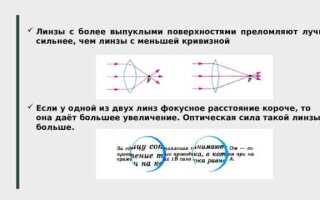

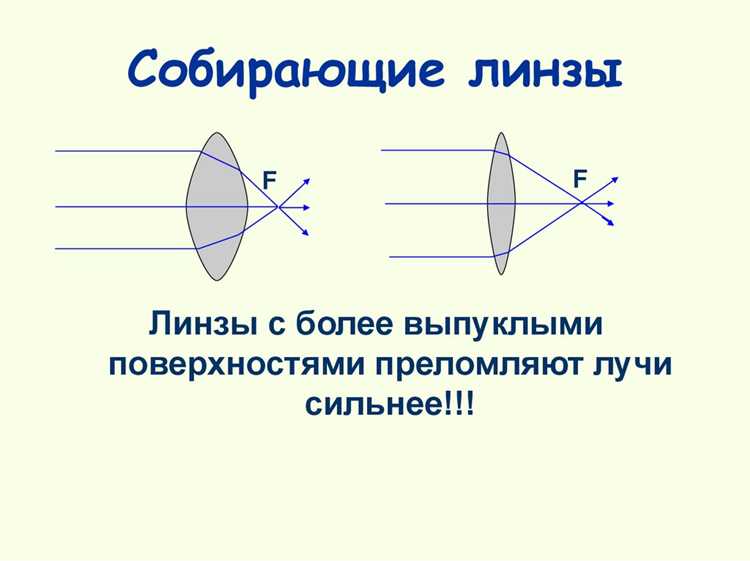

Форма линзы напрямую определяет её способность собирать свет и формировать четкое изображение в воздушной среде. Выпуклые (собирающие) линзы с двояковыпуклой или плановыпуклой формой концентрируют лучи, проходящие через неё, в единую точку – фокус. Чем больше кривизна выпуклой поверхности, тем короче фокусное расстояние и сильнее собирание света.
Линзы с асферической поверхностью уменьшают аберрации, такие как сферическая и хроматическая, что улучшает точность фокусировки и повышает резкость изображения. Использование асферической формы особенно важно в оптических системах с высоким разрешением.

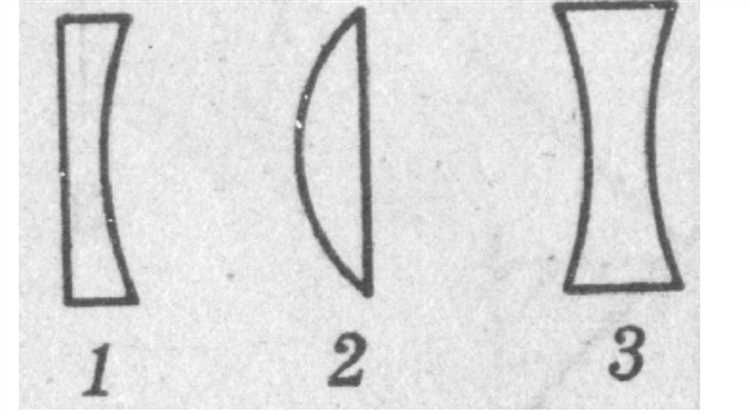

Вогнутые поверхности рассеивают свет, поэтому собирающие линзы обычно имеют одну или две выпуклые поверхности. Плановыпуклая линза, где одна поверхность плоская, а другая выпуклая, обеспечивает более мягкое преломление и подходит для систем с меньшими искажениями при сборе света.
Форма линзы также влияет на её оптическую силу, измеряемую в диоптриях, которая рассчитывается исходя из радиусов кривизны поверхностей и показателя преломления материала. Для воздуха показатель преломления около 1, поэтому важнейшим фактором становится именно геометрия.
Выбор формы должен учитывать требуемое фокусное расстояние и зону применения: для сбора света на большие расстояния подходят линзы с меньшей кривизной и длинным фокусом, для концентрирования света в узкую точку – линзы с более выраженной выпуклостью.
Ошибки и искажения, возникающие при использовании собирающих линз
Собирающие линзы подвержены ряду оптических ошибок, которые влияют на качество фокусировки и формирование изображения при прохождении света в воздухе. Основные типы искажений:
- Сферическая аберрация – возникает из-за неодинакового преломления световых лучей, проходящих через центр и края линзы. Лучи, проходящие ближе к краям, фокусируются в другой точке, что приводит к размытости изображения. Для снижения сферической аберрации применяют асферические линзы или комбинируют несколько линз с разными кривизнами.
- Хроматическая аберрация – проявляется в разной степени преломления световых лучей разных длин волн (цветов). Синий свет преломляется сильнее красного, что вызывает цветные ореолы и размытость. Использование ахроматических или апохроматических линз из стекол с разной дисперсией позволяет минимизировать этот эффект.
- Кома – искажение, при котором точечный источник света вне оптической оси изображается как вытянутый хвост, похожий на комету. Особенно заметна при угловом падении лучей и ограничивает качество изображения на периферии.
- Астигматизм – возникает, когда линза имеет разные фокусные расстояния в разных плоскостях, из-за чего точечный источник становится линией или эллипсом. Исправляют путем использования специальных корректирующих элементов или асферических поверхностей.
- Кривизна поля – означает, что плоскость резкого изображения не совпадает с плоскостью сенсора или экрана, вызывая нерезкость по краям изображения при фокусировке в центре.
Рекомендации по снижению искажений:
- Использовать линзы с асферической поверхностью для уменьшения сферической аберрации и кривизны поля.
- Применять многокомпонентные оптические системы, сочетающие материалы с разной дисперсией для компенсации хроматической аберрации.
- Обеспечивать точное центрирование и калибровку оптической системы для минимизации комы и астигматизма.
- Подбирать линзы с подходящим фокусным расстоянием и апертурой, учитывая условия использования и необходимую глубину резкости.
- Регулярно проводить проверку и очистку оптики, так как загрязнения и повреждения поверхности усиливают искажения.
Игнорирование этих ошибок приводит к снижению разрешающей способности, появлению цветных ореолов, размытия деталей и ухудшению общей оптической эффективности собирающих линз в воздушной среде.
Вопрос-ответ:
Какие геометрические формы линз считаются собирающими свет в воздухе?
Собирающими свет в воздухе являются линзы с выпуклой формой — двояковыпуклые, плосковыпуклые и вогнутовыпуклые. Такая форма обеспечивает преломление лучей так, что они сходятся в одной точке — фокусе. Это происходит из-за разницы показателей преломления между воздухом и материалом линзы, которая заставляет световые лучи отклоняться к центральной оси.
Почему воздух считается оптически менее плотной средой для собирающих линз?
Воздух имеет показатель преломления, близкий к 1, что значительно ниже, чем у стекла или пластика, из которых обычно изготавливают линзы. Из-за этого лучи света, проходя из воздуха в материал линзы, преломляются и сходятся. Этот перепад показателей преломления и создает эффект сбора света, характерный для собирающих линз.
Какие практические применения имеют собирающие линзы, работающие в воздухе?
Собирающие линзы применяют в оптических приборах, таких как фотоаппараты, микроскопы и телескопы, для фокусировки света и получения чётких изображений. Также их используют в оптических приборах для коррекции зрения — очках и контактных линзах. В лазерных установках собирающие линзы концентрируют световой пучок для повышения мощности. Кроме того, они находят применение в солнечных коллекторах для сбора и фокусировки солнечного излучения.
Как определить собирающую линзу визуально и на практике?
Визуально собирающую линзу можно узнать по выпуклой форме — она толще в центре и тоньше по краям. На практике можно проверить, направляя параллельные лучи света через линзу и наблюдая, сходятся ли они в одной точке на выходе. Если лучи сходятся, значит, линза собирающая. Простым тестом является попытка сосредоточить солнечный свет с помощью линзы на небольшой площади — если свет концентрируется и создает яркое пятно, линза собирающая.
Какие оптические характеристики влияют на фокусное расстояние собирающей линзы в воздухе?
Фокусное расстояние зависит от кривизны поверхностей линзы, показателя преломления материала и ее толщины. Чем сильнее выпуклость поверхностей и выше показатель преломления, тем короче фокусное расстояние. Для одинакового материала линзы с большей кривизной будут иметь меньший фокус, то есть лучше собирать свет на коротком расстоянии. Фокусное расстояние определяется формулой линз, учитывающей радиусы кривизны и показатель преломления относительно воздуха.
Какие линзы в воздухе способны собирать свет, и как они отличаются по конструкции?
Линзы, которые собирают свет в воздухе, называются собирающими или выпуклыми линзами. Они имеют форму, при которой центральная часть толще краёв, что позволяет преломлять лучи света и фокусировать их в одной точке. Обычно такие линзы выполнены из прозрачного стекла или пластика с определённым показателем преломления. Главным отличием собирающих линз от рассеивающих является именно их геометрия и способ отклонения световых лучей: собирающие направляют их к фокальной точке, тогда как рассеивающие — разводят в стороны. Конструкция и материал линзы влияют на фокусное расстояние и качество изображения, которое формируется благодаря способности концентрировать свет.
