Надежность навеса напрямую зависит от правильного выбора опорных столбов. Нагрузки от кровли, снегового покрова и ветра требуют точного расчета параметров. Для легковых автомобилей чаще всего используют стальные или железобетонные столбы сечением не менее 80×80 мм при односторонней опоре и 100×100 мм при двусторонней. Высота столбов, как правило, варьируется от 2,2 до 2,7 м, что обеспечивает достаточный зазор для большинства автомобилей, включая кроссоверы и минивэны.
При выборе материала необходимо учитывать климатические условия и предполагаемый срок службы конструкции. В районах с высоким уровнем осадков рекомендуется использовать оцинкованные или окрашенные профильные трубы толщиной стенки от 2 мм, устойчивые к коррозии. Для капитальных решений под навесы с крышей из металлопрофиля или поликарбоната применяются столбы из железобетона с армированием не менее 4Ø12 мм.
Заглубление столбов зависит от типа грунта. На глинистых и пучинистых почвах глубина бетонирования должна составлять не менее 1,2 м, с обязательной подсыпкой щебня и песка. В песчаных грунтах возможно уменьшение глубины до 0,8 м, при условии использования бетонного основания класса не ниже В20. При использовании винтовых свай следует подбирать диаметр не менее 89 мм с лопастью 250 мм и длиной от 1,6 м.
Расстояние между столбами зависит от пролета крыши. При использовании металлической балки сечением 100×50 мм шаг установки столбов должен быть не более 2,5 м. При увеличении пролета требуется усиление конструкции, установка поперечных балок или дополнительных опор. Ошибка в расчетах или выборе может привести к деформации или обрушению навеса при экстремальных нагрузках.
Какой материал столбов лучше использовать для навеса
Выбор материала столбов напрямую влияет на долговечность и устойчивость навеса. Основные варианты – сталь, дерево, алюминий и бетон. Каждый из них имеет определённые преимущества и ограничения в зависимости от условий эксплуатации.
- Стальные столбы – наиболее прочное и универсальное решение. Используется профильная труба сечением не менее 80×80 мм и толщиной стенки от 3 мм. Горячее цинкование или порошковая окраска обязательны для защиты от коррозии. При правильной обработке служат более 25 лет даже в условиях высокой влажности.
- Бетонные столбы применимы при стационарных конструкциях. Железобетонные опоры выдерживают большую нагрузку, не подвержены коррозии и не требуют ухода. Однако они тяжелы, требуют спецтехники для установки и не допускают демонтажа.
- Алюминиевые столбы – лёгкие и коррозионностойкие, но уступают стали по прочности. Используются преимущественно в декоративных навесах с небольшим весом кровли. Необходим усиленный профиль (не менее 3 мм толщиной) и качественная сварка либо болтовое соединение с усилением.
- Деревянные столбы подходят только для лёгких конструкций. Для опор берутся брусья сечением от 150×150 мм, обработанные антисептиком и антипиреном. Дерево требует ежегодного обслуживания и неустойчиво к механическим повреждениям и влаге. Рекомендуется только при наличии эффективной защиты от осадков и приподнятого крепления от земли.
Оптимальным решением для навеса под автомобиль считаются стальные столбы с антикоррозийной обработкой. Они сочетают высокую несущую способность, ремонтопригодность и доступность. При выборе важно учитывать вес кровли, ветровую и снеговую нагрузку региона, а также способ крепления опор к фундаменту.
Оптимальный диаметр и сечение столбов для навеса под одну и две машины
При расчете сечения столбов необходимо учитывать вес кровельного материала, снеговую и ветровую нагрузку, а также количество транспортных средств. Для навеса под одну легковую машину, стандартная ширина пролета составляет 3–3,5 метра. В этом случае оптимальными считаются металлические трубы круглого сечения диаметром от 76 до 89 мм при толщине стенки не менее 3 мм. Альтернативой может служить профильная труба сечением 80×80 мм или 100×60 мм с толщиной стенки 3–4 мм.

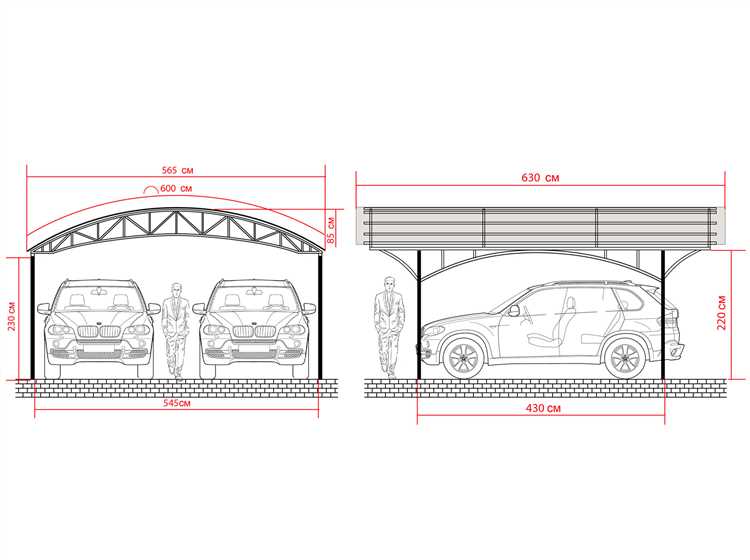

Для навеса под две машины ширина пролета возрастает до 5,5–6 метров и более. При таких параметрах нагрузка на опоры существенно увеличивается. Рекомендуется использовать круглые трубы диаметром от 108 мм при стенке 3,5–4 мм либо профильные трубы 100×100 мм или 120×80 мм с толщиной стенки не менее 4 мм. При использовании дерева для таких конструкций следует выбирать брус сечением не менее 150×150 мм, предпочтительно клееный, чтобы избежать деформаций.
Минимальное количество столбов для одиночного навеса – 4, при двухскатной или арочной конструкции целесообразно использовать 6. Для двойного навеса – от 6 до 8 опор в зависимости от длины и типа кровли. Шаг между столбами – не более 3 метров. При большем расстоянии потребуется установка дополнительных элементов жесткости.
Рекомендованная глубина установки столбов в зависимости от типа грунта
Для обеспечения устойчивости навеса под автомобиль необходимо учитывать характеристики грунта на участке установки. Неправильно выбранная глубина может привести к перекосу конструкции, просадке или разрушению опор.
Супесчаные и песчаные грунты отличаются низкой несущей способностью и склонностью к осыпанию. В таких условиях столбы заглубляют минимум на 1,2–1,5 метра. Дополнительно рекомендуется устройство гравийной подушки толщиной до 20 см и использование обсадных труб при бетонировании.
Суглинки и глины обладают большей плотностью, но подвержены сезонному пучению. Глубина установки должна быть ниже уровня промерзания, то есть не менее 1,5 метра в умеренном климате. Обязательно армирование и гидроизоляция части опоры, находящейся в зоне сезонных колебаний влажности.
Каменистые и щебеночные грунты имеют высокую стабильность. В таких условиях достаточно заглубления на 0,8–1 метр. Однако бурение может потребовать специнструмента, а при бетонировании важно обеспечить плотное прилегание раствора к стенкам скважины.
Торфяники и насыпные слабонесущие грунты требуют дополнительных мер. Стандартная глубина установки – не менее 1,8 метра или до выхода на плотные слои. Рекомендуется использование буронабивных свай или ростверков для распределения нагрузки.
Глубина закладки столбов всегда должна превышать отметку сезонного промерзания грунта для исключения выталкивающих сил. В среднем по регионам это от 1,2 до 1,8 метра, но точные значения следует уточнять по геологическим картам или при инженерных изысканиях.
Нужно ли бетонировать столбы и когда это необходимо
Бетонирование столбов навеса требуется в большинстве случаев, особенно при установке конструкции на нестабильных или рыхлых грунтах. Это обеспечивает жесткую фиксацию опор и предотвращает их смещение под действием ветровых и снеговых нагрузок. Без бетонирования возможен перекос или просадка конструкции, что приводит к снижению несущей способности и сокращению срока службы навеса.
Если навес устанавливается на суглинке, супеси или песчаном грунте, бетонирование является обязательным. Эти типы почв склонны к подвижкам, особенно при сезонных колебаниях влажности и температуры. В таких условиях только монолитное закрепление опор гарантирует устойчивость.

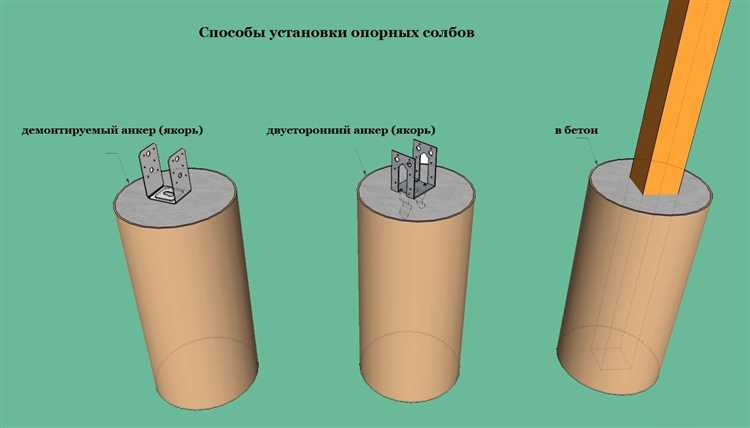

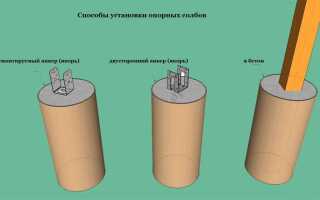

На скальных и плотных глинистых грунтах допускается установка столбов без бетонирования, но только при использовании анкеров или придавливания плитами основания. Однако даже в этих случаях желательно выполнить частичное бетонирование или использовать бутование с щебнем, чтобы предотвратить вымывание основания.
Особое внимание стоит уделить участкам с высоким уровнем грунтовых вод. В таких местах рекомендуется применять бетон марки не ниже М300 с добавлением гидроизоляционных присадок и предусматривать дренажную подушку из гравия толщиной не менее 20 см под пяткой столба.
Если планируется навес для двух автомобилей или конструкция содержит дополнительные элементы (обшивка, ворота, боковые стенки), нагрузка на опоры возрастает. В таких случаях бетонирование становится не просто желательным, а критически необходимым для предотвращения прогибов и разрушений в местах соединений.
Как рассчитать нагрузку на столбы в зависимости от конструкции крыши
Нагрузка на столбы напрямую зависит от типа крыши, уклона, площади покрытия, материалов, а также климатических факторов. Основой расчета служит суммарная вертикальная нагрузка, включающая вес кровельного материала, обрешетки, элементов каркаса и временные нагрузки – снеговую и ветровую.
Для односкатной крыши с уклоном до 15° и профнастилом нагрузка составляет примерно 40–50 кг/м² собственного веса. При ширине навеса 3 м и длине 6 м общая площадь будет 18 м², а вес – около 900 кг. При снеговой нагрузке 100–180 кг/м² в зависимости от региона прибавляется до 3240 кг. Общая нагрузка может достигать 4,2 т, которую делят между всеми опорными столбами.
При двускатной крыше с тем же покрытием и уклоном нагрузка возрастает за счет удвоенной площади скатов. При ширине 3 м и уклоне 30° площадь каждого ската – около 3,46 м², суммарно 6,92 м² на погонный метр длины. Для всей длины 6 м – это 41,5 м², а вес конструкции – уже более 2 т, не считая снега. При тех же условиях зимней нагрузки итоговая масса может превышать 9 т.
Чтобы определить нагрузку на один столб, общую массу делят на количество опор. Для навеса на 6 столбах при общей нагрузке 4,2 т нагрузка на один столб составит 700 кг. При 9 т – 1500 кг. С учетом запаса прочности столбы должны выдерживать минимум 1,5–2-кратную нагрузку, особенно для центральных опор при двускатной крыше.
Желательно использовать сечения не менее 80×80 мм для металлических труб или 150×150 мм для деревянных брусьев при нагрузке до 1 т на столб. При более высоких нагрузках (более 1,2 т) рекомендуется сечение от 100×100 мм для стали и 200×200 мм для дерева. Важно учитывать, что неправильно распределенная нагрузка (например, при асимметричном навесе) может перегружать отдельные опоры, что требует корректировки расчетов.
Антикоррозийная обработка столбов: чем и как защищать
При отсутствии возможности цинкования применяется грунтовка с содержанием цинка или фосфатная грунтовка. Грунт наносится минимум в два слоя с промежуточной сушкой. После грунтования столбы покрываются износостойкой полиуретановой или алкидной краской, защищающей от влаги и ультрафиолета.
Перед нанесением защитных покрытий необходимо тщательно очистить поверхность от ржавчины и старой краски – лучше всего использовать металлическую щетку, шлифовку или пескоструйную обработку для максимальной адгезии.
В зоне заглубления столбов в грунт рекомендуется дополнительно наносить битумные мастики или использовать гидроизоляционные ленты. Эти материалы создают барьер против влаги и грунтовых солей, значительно снижая риск коррозии именно в критическом участке.
Для деревянных столбов обязательна пропитка антисептиками и гидрофобизаторами, а также покрытие защитными лаками. Это предотвращает гниение и продлевает срок службы конструкции.
Расстояние между столбами для навеса: типовые схемы и ошибки
Оптимальное расстояние между столбами напрямую влияет на прочность и долговечность конструкции навеса. Для навесов под автомобиль обычно применяется шаг между столбами в диапазоне от 2,5 до 4 метров. При меньшем шаге увеличивается количество материалов и стоимость, при большем – нагрузка на каждый столб возрастает, что повышает риск деформаций и разрушений.
Типичная схема – столбы с шагом 3 метра для односкатных и двускатных крыш с легким покрытием, например, поликарбонатом или металлочерепицей. Если покрытие тяжелее, например, шифер или натуральная черепица, расстояние сокращают до 2,5–2,7 метра для обеспечения дополнительной жёсткости.
Для навесов шириной до 4 метров применяют два ряда столбов с расстоянием между ними по длине 3-3,5 метра и по ширине – 3-4 метра. Если ширина превышает 4 метра, целесообразно делать три ряда столбов для равномерного распределения нагрузки.
Типичная ошибка – увеличение шага столбов более 4 метров без усиления конструкции, что ведет к провисанию крыши и быстрому износу элементов. Часто встречается недостаточное внимание к типу грунта и нагрузкам ветра, из-за чего столбы при большом шаге не обеспечивают нужной устойчивости.
Еще одна распространённая ошибка – нерегулярное расположение столбов с разным шагом, что приводит к неравномерному распределению нагрузок и возникновению трещин в покрытиях и крепежах. Стандартное расстояние должно выдерживаться с точностью не менее ±5 см.
Для расчёта точного шага учитывайте вес кровельного материала, региональные ветровые и снеговые нагрузки, а также тип столбов. Металлические профильные трубы допускают большие пролеты, чем деревянные столбы аналогичного сечения, благодаря большей прочности и жёсткости.
Рекомендация: при сомнениях в расчетах лучше использовать шаг столбов не более 3 метров и предусмотреть дополнительное усиление верхней обвязки, чем рисковать долговечностью навеса.
Вопрос-ответ:
Какие параметры влияют на выбор диаметра и сечения столбов для навеса под автомобиль?
Диаметр и сечение столбов зависят от нескольких факторов: массы и размера крыши навеса, ветровых нагрузок в регионе, типа материала столбов и длины пролётов между ними. Чем тяжелее конструкция и больше расстояние между опорами, тем толще и прочнее должны быть столбы. Для стандартных одно- или двухмашинных навесов обычно используют металлические столбы диаметром от 60 до 100 мм с толщиной стенки не менее 2–3 мм, или деревянные сечением от 100х100 мм и выше. При сильных ветрах или снеговых нагрузках сечение увеличивают, а расстояние между столбами уменьшают.
Нужно ли бетонировать столбы, и какие последствия возможны, если этого не сделать?
Бетонирование столбов обеспечивает их надёжное закрепление в грунте, препятствует смещению и наклону конструкции. Если столбы просто забиты в землю без бетона, со временем они могут расшататься из-за пучения грунта, усадки или ветровых нагрузок. В итоге навес может деформироваться или даже обрушиться. Исключением являются лёгкие конструкции на твёрдом грунте, где допустима установка с металлическими анкерными деталями. Но для долговечности и устойчивости бетонирование считается оптимальным решением.
Как правильно рассчитать расстояние между столбами для навеса на две машины?
Расстояние между столбами зависит от прочности и жёсткости используемых материалов для крыши и несущих балок. Для стандартного навеса на две машины шириной около 5–6 метров обычно ставят столбы с шагом от 2,5 до 3 метров. Такой интервал позволяет использовать стандартные профили для перекрытия без прогибов. Если используются более прочные балки или лёгкие покрытия (например, поликарбонат), шаг может быть увеличен. При расчёте важно учитывать также ветровые нагрузки и снеговую зону.
Какой материал столбов лучше выбрать с учётом климата с высокой влажностью и частыми осадками?
Для влажного климата подходят металлические столбы с антикоррозийным покрытием или обработанные деревянные столбы из твёрдых пород с защитной пропиткой. Металл предпочтителен за счёт прочности и долговечности, но требует качественной защиты от ржавчины — горячее цинкование или покраска специальными составами. Дерево требует регулярного ухода, обработки антисептиками и защитными лаками. Пластиковые или композитные столбы тоже применяются, но их прочность обычно ниже, и цена выше.
Можно ли использовать готовые бетонные столбы для навеса, и какие особенности монтажа стоит учесть?
Готовые бетонные столбы применяются редко из-за их большого веса и сложности установки. Они обеспечивают высокую устойчивость, но требуют специальной техники для монтажа. При использовании таких столбов важно правильно подготовить фундамент — чаще всего это отдельные бетонные подушки или ростверк, на которые столбы фиксируются анкерными болтами. Кроме того, бетонные столбы плохо переносят механические удары и вибрации, поэтому нужно избегать излишних нагрузок и повреждений при монтаже и эксплуатации.
Как правильно выбрать размер и сечение столбов для навеса под автомобиль?
Размер и сечение столбов зависят от нескольких факторов: веса кровли, ширины пролёта между опорами и типа используемого материала. Для навеса на одну машину обычно выбирают столбы с сечением не менее 80×80 мм из металла или диаметром около 100 мм для деревянных столбов. При увеличении пролёта или толщины крыши сечение следует увеличивать, чтобы обеспечить достаточную прочность и устойчивость конструкции к ветровой нагрузке и снегу. Также важно учитывать способ крепления и глубину установки столбов — чем глубже и надежнее закреплены столбы, тем меньшими по сечению они могут быть.
Нужно ли бетонировать столбы для навеса, и в каких случаях это обязательно?
Бетонирование столбов значительно повышает устойчивость и долговечность навеса. Оно необходимо в грунтах с недостаточной плотностью или на участках с возможным пучением почвы. Также бетонирование желательно при больших нагрузках на конструкцию или ветровой активности. Если столбы просто забиты в грунт без бетона, существует риск их смещения или перекоса со временем. В песчаных и рыхлых почвах бетонирование считается обязательным для предотвращения проседания, тогда как на плотных глинистых грунтах можно ограничиться заглублением с уплотнением. В любом случае, установка должна учитывать специфику местного грунта и нагрузок.
