Какие способы определения мощности тока вам известны

Сила электрического тока – это величина, показывающая количество заряда, проходящего через сечение проводника за единицу времени. Для точного измерения тока применяются разные методы, которые выбираются в зависимости от характеристик цепи и требуемой точности. Основными параметрами, влияющими на выбор метода, являются диапазон измеряемых токов, доступность приборов и условия работы.

Прямые методы измерения основаны на использовании амперметров, подключаемых последовательно в цепь. Такие приборы позволяют получить мгновенное значение тока с минимальными погрешностями, однако подходят преимущественно для токов средней и малой силы. Для больших токов применяются шунты и трансформаторы тока, которые преобразуют измеряемую величину в пропорциональную и более удобную для регистрации.

Непрямые методы включают измерение напряжения на известном сопротивлении (законе Ома) или использование эффектов, связанных с током, например, теплового, магнитного или электромагнитного воздействия. Эти методы востребованы при необходимости контроля токов в сложных и высоковольтных цепях, где прямое подключение амперметра затруднено или опасно.

Выбор конкретного способа определения силы тока должен учитывать требования к безопасности, точности и удобству эксплуатации. Современные приборы часто комбинируют несколько методов для расширения функционала и повышения надежности измерений.

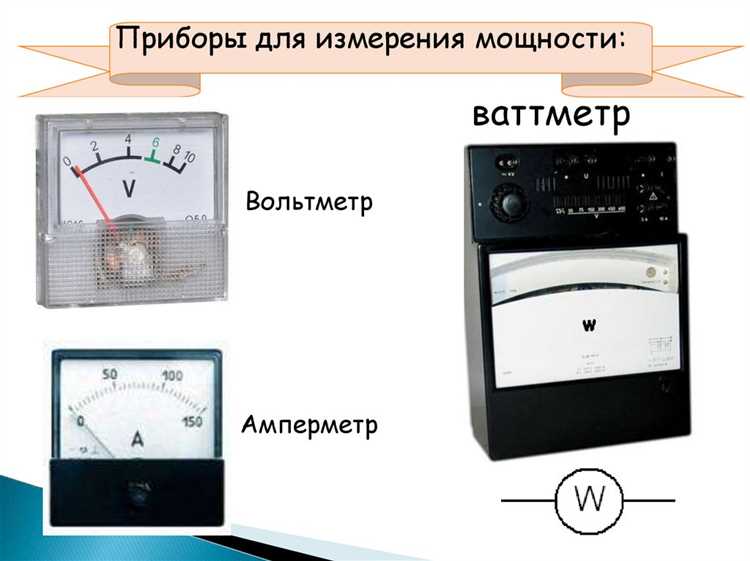

Измерение силы тока с помощью амперметра

Амперметр подключается последовательно в электрическую цепь, что обеспечивает прохождение измеряемого тока через прибор. При подключении важно учитывать максимально допустимый ток амперметра, чтобы избежать повреждения прибора. Для измерения силы тока выбирается подходящий предел измерений, соответствующий ожидаемому значению.

Амперметры имеют внутреннее сопротивление, минимальное для снижения влияния на цепь, но при больших токах необходимо учитывать падение напряжения на приборе. Для измерений в цепях с высоким током применяют шунты – резисторы с низким сопротивлением, включаемые параллельно амперметру, что расширяет диапазон измерений без повреждения прибора.

При цифровом амперметре обеспечивается автоматический выбор диапазона или возможность ручного переключения. При ручном выборе диапазона рекомендуется начинать с максимального значения, постепенно переходя к меньшим для повышения точности.

Для обеспечения безопасности при измерениях используют приборы с защитой от перегрузок и замыкания. Перед измерением желательно отключить питание цепи, подключить амперметр, затем включить питание, чтобы исключить искрение и повреждение оборудования.

Расчет силы тока по закону Ома для участка цепи

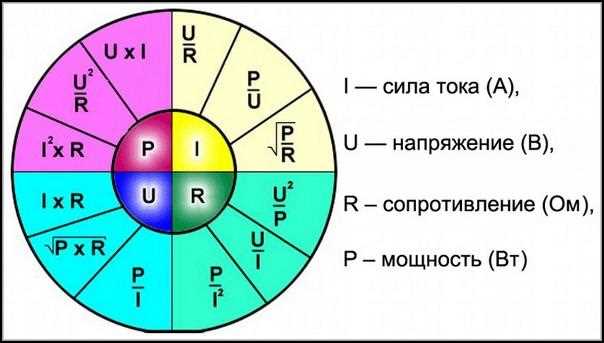

Закон Ома описывает зависимость силы тока (I) от напряжения (U) и сопротивления (R) участка цепи. Формула расчета имеет вид:

I = U / R, где

– I – сила тока в амперах (А);

– U – напряжение в вольтах (В);

– R – сопротивление в омах (Ω).

Для точного расчета необходимо знать напряжение на конкретном участке цепи и величину его сопротивления. Измерение сопротивления производится омметром или рассчитывается исходя из параметров материалов и длины проводника.

Если в цепи несколько последовательных сопротивлений, общее сопротивление определяется суммой всех сопротивлений:

R_общ = R₁ + R₂ + … + R_n.

Для параллельного соединения сопротивлений общий расчет ведется по формуле:

1 / R_общ = 1 / R₁ + 1 / R₂ + … + 1 / R_n.

Сила тока через участок с известным сопротивлением рассчитывается с учетом фактического напряжения, поданного на этот участок.

Пример: при напряжении 12 В и сопротивлении 6 Ω сила тока равна 2 А (12 В / 6 Ω = 2 А). Такой расчет помогает определить параметры тока без прямых измерений, что важно для проектирования и анализа электрических цепей.

Определение тока по показаниям шунта

Для получения точных результатов важно использовать шунты с минимальным тепловым коэффициентом сопротивления, так как изменение температуры влияет на показания. Рекомендуется применять шунты с сопротивлением в диапазоне от долей миллиома до нескольких миллиом, чтобы минимизировать падение напряжения и тепловые потери.

Измерение напряжения на шунте выполняется вольтметром с высокой точностью и низким собственным сопротивлением, что исключает влияние прибора на результаты. Часто применяются специализированные усилители постоянного тока (усилители тока шунта) для повышения точности и снижения уровня помех.

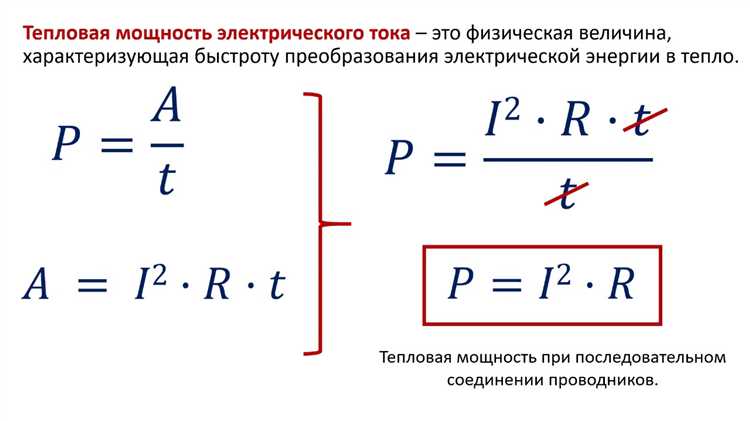

При подборе шунта необходимо учитывать максимальный ток и допустимую мощность рассеивания, чтобы избежать перегрева и повреждения элемента. Для контроля режимов работы используется формула P = I² × R, где P – мощность, рассеиваемая на шунте.

Калибровка измерительной цепи обязательна для устранения систематических ошибок, вызванных допусками сопротивления шунта и характеристиками измерительных приборов. Регулярная проверка и сверка с эталонными источниками тока обеспечивает стабильность и достоверность измерений.

Измерение тока с использованием мультиметра в режиме амперметра

Для измерения силы тока мультиметр переключается в режим амперметра, который позволяет регистрировать токи от нескольких микроампер до десятков ампер, в зависимости от модели устройства.

Перед началом измерения необходимо разорвать цепь и включить мультиметр последовательно с нагрузкой, чтобы весь ток проходил через измерительный прибор. Подключение параллельно приведет к повреждению мультиметра или неправильным показаниям.

Выбор предела измерения осуществляется вручную или автоматически (авторежим), исходя из ожидаемой величины тока. Если пределы заданы вручную, рекомендуется сначала установить максимальный диапазон и затем уменьшать для повышения точности.

Зажимы мультиметра подключаются согласно маркировке: красный провод – в гнездо, предназначенное для измерения тока (обычно обозначено как A или mA), черный – в общий (COM). Для измерения больших токов часто используется отдельный разъем, рассчитанный на высокие нагрузки.

При измерении токов выше 10 А следует учитывать ограничение длительности измерения, указанное в технической документации, чтобы избежать перегрева внутреннего шунта.

Для повышения точности рекомендуется учитывать внутреннее сопротивление амперметра, которое может влиять на параметры цепи, особенно при измерении малых токов в чувствительных схемах.

После подключения мультиметра в режиме амперметра следует включить питание цепи и зафиксировать показания. При необходимости проводятся несколько замеров для подтверждения стабильности результата.

По окончании измерения цепь восстанавливается в исходное состояние, а мультиметр возвращается в режим вольтметра или выключается, чтобы предотвратить случайные повреждения.

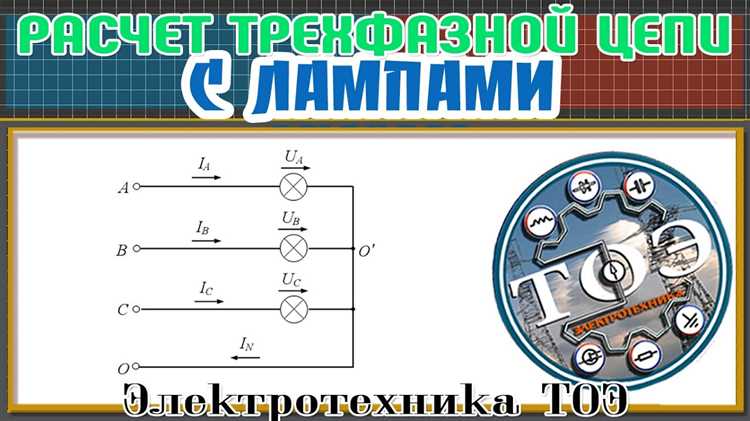

Расчет силы тока по мощности и напряжению

Для расчета силы электрического тока, протекающего через нагрузку, используется формула, основанная на взаимосвязи мощности (P), напряжения (U) и тока (I):

I = P / U

Здесь сила тока (I) измеряется в амперах (А), мощность (P) – в ваттах (Вт), напряжение (U) – в вольтах (В).

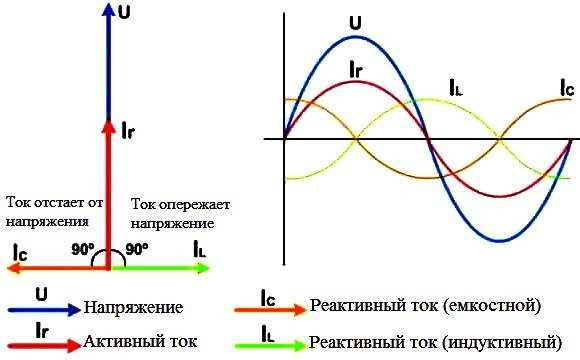

Данная формула применима для цепей с чисто активной нагрузкой, где фазовый сдвиг между током и напряжением отсутствует (коэффициент мощности равен 1). В реальных условиях, при наличии реактивных компонентов, формула корректируется с учетом коэффициента мощности (cos φ):

I = P / (U × cos φ)

Для точных расчетов необходимо определить cos φ, который отражает соотношение активной и полной мощности. Если cos φ неизвестен, расчет по простой формуле может дать завышенное или заниженное значение тока.

Пример: при мощности нагрузки 500 Вт и напряжении 220 В без учета cos φ сила тока равна 500 / 220 ≈ 2,27 А. Если cos φ равен 0,8, реальный ток составит 500 / (220 × 0,8) ≈ 2,84 А.

Рекомендуется использовать точные значения напряжения и мощности, измеренные непосредственно в рабочей точке цепи, а также учитывать влияние коэффициента мощности для устройств с индуктивной или емкостной нагрузкой.

Использование токовых клещей для безконтактного измерения тока

Токовые клещи позволяют измерять силу тока без необходимости разрыва цепи, что обеспечивает безопасность и удобство при диагностике электрических сетей. Измерение происходит за счёт датчика Холла или трансформатора тока, охватывающего проводник клещами.

Основные особенности и рекомендации по применению токовых клещей:

• Перед измерением необходимо открыть клещи и обхватить одним проводником. Несколько проводников внутри клещей исказят показания.
• Диапазон измеряемого тока зависит от модели: обычно от нескольких миллиампер до сотен ампер.
• Клещи с датчиком Холла подходят для измерения как постоянного, так и переменного тока; трансформаторные – только переменного.
• При измерении переменного тока с высокой частотой важно учитывать максимальную частотную характеристику прибора, чтобы избежать ошибок.
• Клещи оснащены цифровым дисплеем, часто с функцией удержания показаний и автоматическим выбором диапазона, что облегчает работу в разных условиях.
• Для повышения точности измерений следует избегать воздействия магнитных полей посторонних источников и крепко фиксировать клещи на проводнике.
• Перед началом работы рекомендуется проверить исправность прибора с помощью контрольного образца или калибровочного устройства.

Использование токовых клещей особенно эффективно при обслуживании электрооборудования с высокой нагрузкой, позволяя быстро выявить перегрузки и утечки тока без вмешательства в схему.

Вопрос-ответ:

Какие основные методы используются для измерения силы электрического тока в цепи?

Сила тока определяется несколькими способами: прямым измерением с помощью амперметра, использованием токовых клещей для бесконтактного контроля, расчетом по закону Ома при известном сопротивлении и напряжении, а также применением шунтов — низкоомных резисторов, на которых измеряется падение напряжения. Каждый метод выбирается в зависимости от условий измерения и требуемой точности.

Как правильно использовать амперметр для измерения тока, чтобы избежать повреждения прибора?

Амперметр подключается последовательно в цепь, через которую проходит ток. Перед измерением нужно убедиться, что диапазон прибора соответствует ожидаемому значению тока, чтобы не перегрузить устройство. При работе с большими токами лучше использовать амперметры с соответствующей максимальной нагрузкой или токовые клещи, которые не требуют прямого включения в цепь.

В чем преимущество использования токовых клещей по сравнению с амперметром?

Токовые клещи позволяют измерять силу тока без разрыва цепи — прибор просто охватывает проводник. Это повышает безопасность и удобство, особенно в сложных или мощных электрических системах. Кроме того, они могут измерять переменный ток и, в некоторых моделях, постоянный ток, что делает их универсальными для различных задач.

Можно ли определить силу тока, зная только мощность и напряжение в цепи?

Да, если известна активная мощность и напряжение, сила тока может быть рассчитана по формуле I = P / U, где I — ток, P — мощность, U — напряжение. Однако этот метод применим только для цепей с активной нагрузкой и стабильными параметрами. В случае переменного тока с реактивной нагрузкой потребуется учитывать фазовый угол и использовать полную мощность.

Как шунт помогает измерять большие токи, и как правильно считывать показания?

Шунт — это резистор с очень низким сопротивлением, включаемый последовательно в цепь. При прохождении тока через шунт возникает небольшое падение напряжения, которое измеряется вольтметром. Зная сопротивление шунта, силу тока вычисляют по закону Ома: I = U / R. Для точных измерений важно использовать шунты с известным и стабильным сопротивлением, а также учитывать тепловое воздействие на параметры шунта при больших токах.

Какие приборы применяют для измерения силы электрического тока в цепи постоянного тока?

Для измерения силы тока в цепи постоянного тока обычно используют амперметры. Амперметр подключается последовательно с нагрузкой, чтобы через него проходил весь ток цепи. В зависимости от конструкции и назначения прибор может быть аналоговым или цифровым. Аналоговые амперметры основаны на взаимодействии магнитного поля и катушки с током, а цифровые — на преобразовании электрического сигнала в числовое значение. Важно правильно подобрать измерительный диапазон, чтобы не повредить прибор и получить точные показания.

Как определить силу тока, если нет прямого измерительного прибора, используя известные параметры цепи?

Если амперметр отсутствует, силу тока можно вычислить, опираясь на закон Ома. Для этого нужно знать напряжение на участке цепи и сопротивление этого участка. Формула проста: сила тока равна напряжению, делённому на сопротивление (I = U / R). При точном измерении напряжения и сопротивления можно достаточно точно определить ток. Этот способ удобен для предварительных расчётов и контроля работы цепи, особенно в простых схемах.
