Через какой промежуток ставят стропила двускатной крыши

Шаг стропил – это расстояние между осями соседних стропильных ног. От правильного выбора этого параметра напрямую зависит несущая способность крыши, ее устойчивость к нагрузкам и рациональное использование материалов. При проектировании двускатной конструкции шаг подбирается с учетом длины пролета, угла наклона скатов, веса кровельного покрытия и снеговой нагрузки региона.

Для жилых домов с пролетом до 6 метров при стандартной нагрузке (до 200 кг/м²) рекомендуется шаг 600–900 мм при использовании доски 50×150 мм или 50×200 мм. Увеличение пролета или веса кровли требует уменьшения шага до 400–500 мм или увеличения сечения стропил. При недостаточной прочности возможна установка дополнительных подкосов или изменение схемы стропильной системы.

При использовании утеплителя между стропилами важно учитывать его ширину. Например, при применении минеральной ваты шириной 600 мм оптимальный шаг между стропилами составляет 580 мм, что обеспечивает плотную установку без зазоров и мостиков холода. Это снижает теплопотери и повышает энергоэффективность здания.

Выбор конкретного шага всегда должен основываться на расчете нагрузок, а не на шаблонных решениях. Учет снеговых зон, ветрового давления и типа кровельного материала позволяет добиться оптимального соотношения прочности и экономии. Пренебрежение расчетами может привести к деформациям или обрушению конструкции в экстремальных условиях.

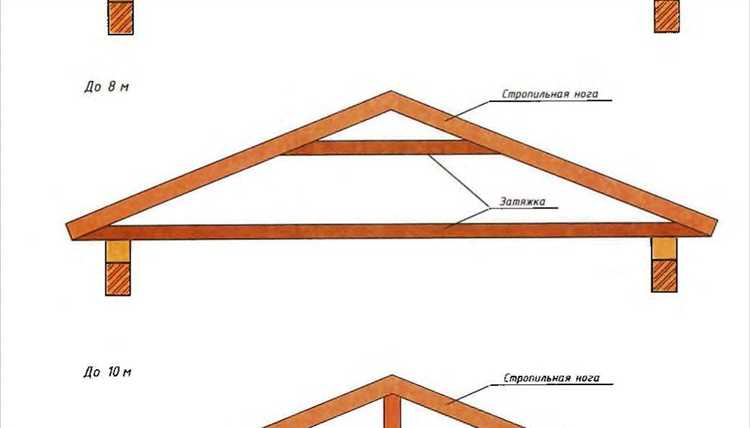

Как рассчитать оптимальный шаг стропил по нагрузкам и материалам

Оптимальный шаг стропил зависит от суммарной нагрузки на крышу и прочностных характеристик применяемого пиломатериала. Расчёт выполняется на основе нормативных нагрузок: постоянной (вес кровельного пирога и самой конструкции) и временной (снеговая и ветровая нагрузка).

Сначала определяется общий вес конструкции. Для лёгкой металлочерепицы с утеплением и обрешёткой ориентировочная постоянная нагрузка составляет 40–50 кг/м². Снеговая нагрузка варьируется по регионам: в центральной части России – до 180 кг/м², в северных – до 240 кг/м² и выше. Эти значения берутся из СП 20.13330.2016.

Суммируя нагрузки, получают расчетную нагрузку на 1 м² ската. Например, в средней полосе при лёгкой кровле: 50 + 180 = 230 кг/м². Далее выбирается сечение стропил – например, 50×150 мм из хвойных пород при пролёте до 4 метров. Допустимая нагрузка на такое сечение – около 180 кг/м² при шаге 600 мм. Следовательно, при нагрузке в 230 кг/м² шаг нужно уменьшить до 500 мм или использовать доску большего сечения, например, 50×200 мм.

Если длина стропильной ноги превышает 4 метра, шаг следует уменьшить или установить дополнительные элементы: ригели, подкосы. При применении инженерной древесины (LVL-брус, клеёная балка) допускается увеличить шаг до 900 мм, при условии соответствующего расчёта на изгиб и прогиб.

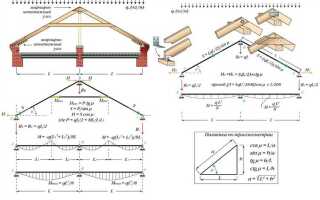

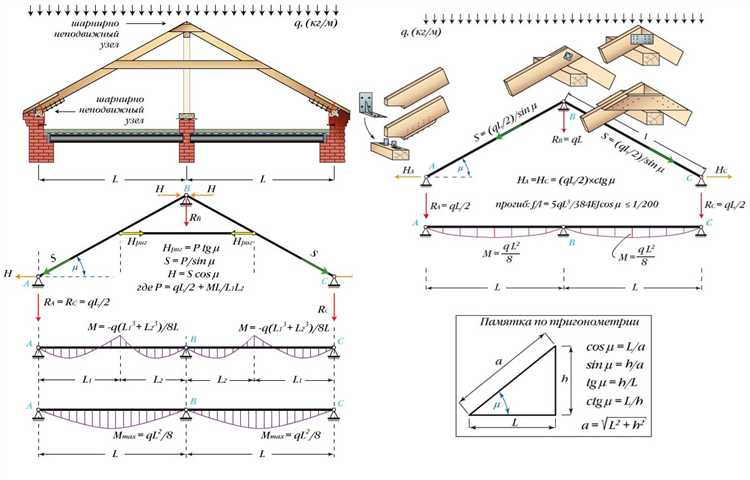

Расчёт всегда завершается проверкой на прогиб: по нормам он не должен превышать 1/200 пролёта. При пролёте 4 м допустимый прогиб – не более 20 мм. Это ограничение влияет на выбор шага и сечения вне зависимости от типа кровли.

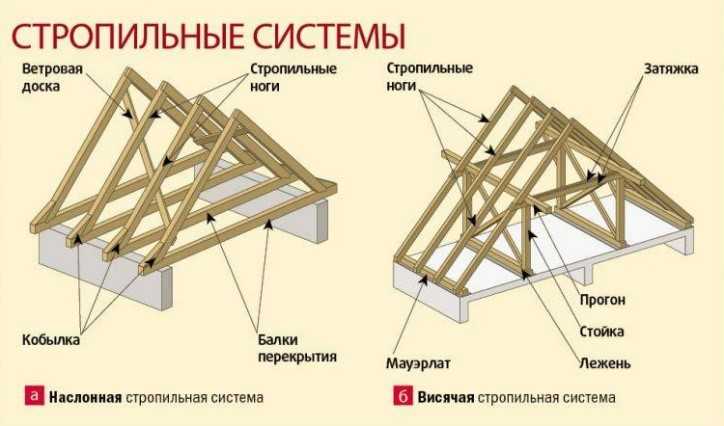

Влияние угла наклона крыши на выбор шага стропил

Угол наклона крыши напрямую влияет на расчетную нагрузку, воспринимаемую стропильной системой, а значит и на шаг между стропилами. Чем круче скат, тем меньше снеговая нагрузка, но увеличивается ветровое давление. Это требует корректировки расстояния между стропилами для обеспечения необходимой прочности конструкции.

• При уклоне менее 25° снеговая нагрузка максимальна. Шаг стропил должен быть минимальным – 400–600 мм. Это позволяет снизить прогиб элементов под массой снега.
• Уклон 25–35° считается универсальным. Для него шаг обычно составляет 600–900 мм при использовании доски 50×150 мм или 50×200 мм. Важно учитывать шаг в привязке к утеплителю, если он предусмотрен.
• Угол более 35° существенно снижает снеговую нагрузку. Допустим шаг до 1000 мм при использовании усиленного сечения – 50×200 мм и выше. Однако при больших пролетах (>4,5 м) шаг уменьшается до 600–800 мм во избежание деформаций от собственного веса.

Также важно учитывать тип кровельного покрытия: легкие материалы (металлочерепица, ондулин) допускают больший шаг при крутых скатах, тогда как тяжелая черепица требует уменьшения расстояния даже при большом угле наклона. Проектирование должно учитывать региональные нормативы снеговой и ветровой нагрузки (СП 20.13330.2016).

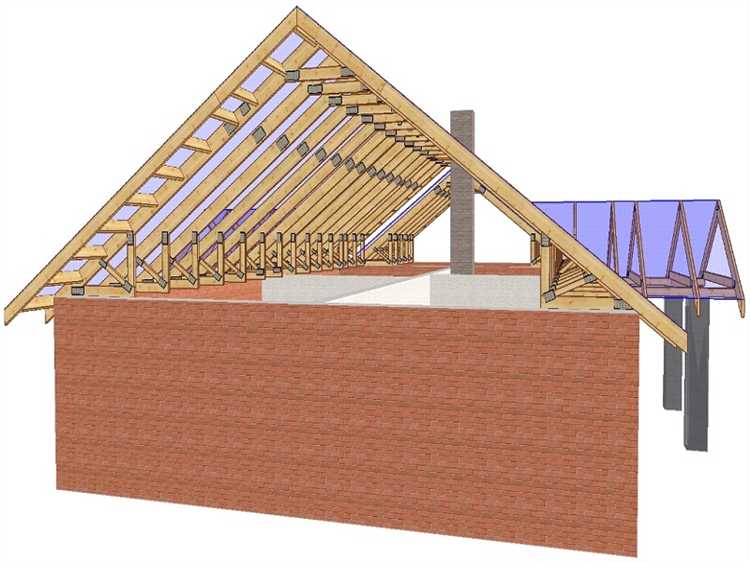

Допустимые расстояния между стропилами при разной длине пролёта

Расстояние между стропилами напрямую зависит от длины пролёта, типа используемой древесины и расчётной нагрузки. При увеличении пролёта шаг стропил уменьшается для сохранения прочности конструкции.

Для пролётов свыше 6 метров шаг менее 400 мм требуется только при наличии высокой снеговой нагрузки или использовании мягкой кровли. В таких случаях необходим инженерный расчёт. При использовании доски 50×150 мм длиной до 4 метров шаг до 600 мм считается безопасным. При доске 50×200 мм и пролёте до 5 метров шаг может достигать 500 мм при условии установки дополнительных элементов жёсткости.

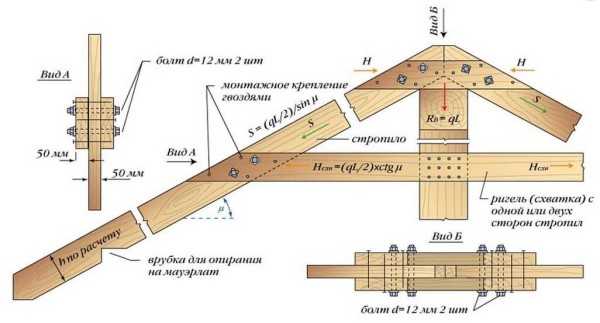

Шаг стропил при использовании различных типов утеплителей

Оптимальный шаг стропил напрямую зависит от типа утеплителя, его ширины и требований к теплоизоляции. При использовании минеральной ваты, выпускаемой в рулонах или плитах шириной 600 мм, шаг стропил должен составлять 580–590 мм. Это обеспечивает плотное прилегание утеплителя между стропилами без зазоров и необходимости дополнительной фиксации.

Для плит из базальтового волокна, отличающихся большей жёсткостью, допустимо увеличивать шаг до 600 мм, но при условии точного раскроя материала. При использовании напыляемого полиуретанового утеплителя ограничения по шагу менее жёсткие – расстояние между стропилами может варьироваться от 600 до 1200 мм, поскольку материал заполняет все пустоты и не требует опоры по краям.

Экструдированный пенополистирол, применяемый в кровлях с повышенной нагрузкой, требует установки стропил с шагом не более 600 мм, несмотря на высокую прочность материала. Это обусловлено тем, что такие утеплители монтируются по обрешётке, а шаг стропил влияет на устойчивость всей конструкции.

При использовании эковаты, задуваемой между элементами каркаса, шаг может составлять 400–1000 мм. Однако при расстоянии свыше 600 мм требуется установка дополнительных подпорок или мембран для удержания утеплителя до его стабилизации.

Для обеспечения энергоэффективности и долговечности конструкции необходимо согласовывать шаг стропил с конкретными характеристиками выбранного утеплителя, включая его формат, плотность и способ монтажа.

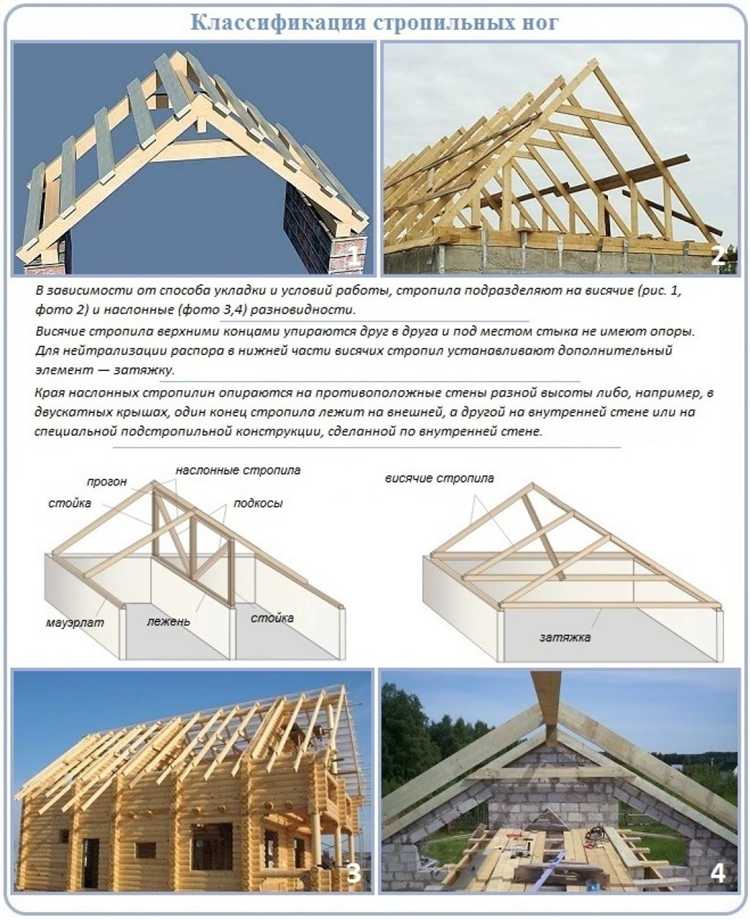

Как шаг стропил влияет на тип и толщину обрешётки

Чем больше расстояние между стропилами, тем выше нагрузка на каждый элемент обрешётки. При шаге стропил 600 мм и более рекомендуется использовать обрешётку из досок толщиной не менее 25 мм для мягкой кровли и от 32 мм для тяжёлых материалов, таких как керамическая черепица.

При уменьшении шага до 400 мм возможно применение более лёгкой обрешётки – доски толщиной 20–22 мм или фанеры 12–15 мм. Это снижает общий вес конструкции и упрощает монтаж, особенно при использовании металлочерепицы или профнастила.

Сплошная обрешётка обязательна при шаге свыше 600 мм, если укладывается гибкая черепица. При плотной установке стропил (300–400 мм) допускается разрежённая обрешётка с шагом 300–350 мм между досками, особенно под металлочерепицу. Важно учитывать шаг волн конкретного кровельного материала – он должен совпадать с шагом обрешётки.

При проектировании учитываются ветровые и снеговые нагрузки региона. В северных районах, даже при стандартном шаге стропил в 600 мм, обрешётку усиливают доской 32–40 мм, особенно под натуральную черепицу или сланец.

Примеры типовых схем шага стропил для распространённых кровельных покрытий

Для металлочерепицы оптимальный шаг стропил – 600–900 мм. При шаге более 900 мм потребуется усиление обрешётки или установка дополнительных стропильных ног. Угол наклона кровли – от 14° для минимального обеспечения стока осадков. При использовании утепления между стропилами следует учитывать толщину изоляционного материала – например, при 150 мм минеральной ваты шаг удобнее делать 600 мм.

Профнастил допускает более редкий шаг – до 1000 мм, при условии использования профильных марок с высотой волны от 44 мм. При меньшей жёсткости листа шаг ограничивается 700 мм. Минимальный уклон – 8°, при обустройстве холодного чердака возможна установка стропил с шагом 800 мм без промежуточных балок.

Гибкая черепица требует сплошной обрешётки, поэтому основной ограничитель шага стропил – несущая способность основания под фанеру или OSB. Рекомендуемый шаг – 600 мм, допускается 800 мм при установке дополнительных поперечных прогонов. Угол наклона – не менее 12°, оптимально – 18–22° для обеспечения стока воды без задержек.

Цементно-песчаная и керамическая черепица имеют значительный вес – до 45 кг/м². Шаг стропил – 500–600 мм, обязательно использование сдвоенных стропильных ног при пролётах более 4,5 м. Минимальный уклон – 22°, при меньшем угле возникает риск протечек. Под такие покрытия всегда проектируется усиленная система стропил с увеличенным сечением.

Шифер (асбестоцементные волнистые листы) монтируется с шагом стропил 700–800 мм. Уклон крыши – от 20°. При меньшем наклоне требуется герметизация стыков. Вес покрытия позволяет использовать стандартные доски 50×150 мм при пролётах до 3 м. На больших пролётах устанавливаются подкосы или ригели для распределения нагрузки.

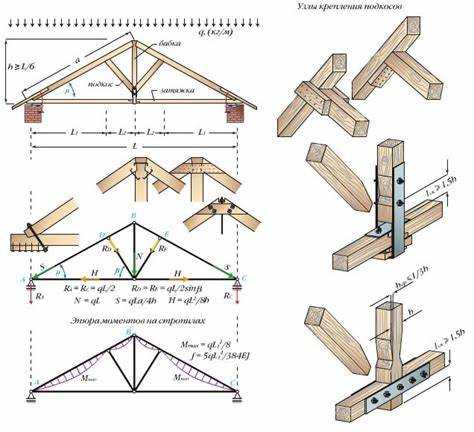

Как учитывать шаг стропил при проектировании мансарды

Оптимальный шаг стропил при устройстве мансарды зависит от планируемой нагрузки и параметров утепления. Стандартный интервал – 600 мм по осям. Это соответствует ширине большинства теплоизоляционных плит, что упрощает монтаж без подрезки и мостиков холода.

Если планируется использование тяжелых кровельных материалов (черепица, сланец), шаг уменьшают до 500 мм для повышения несущей способности конструкции. При легких покрытиях (металлочерепица, профнастил) допустим шаг до 900 мм, но в жилом помещении это не рекомендуется из-за потенциальных прогибов и теплопотерь.

Высота стропил при шаге 600 мм должна быть не менее 150 мм при пролете до 4 метров. Для больших пролетов или установки мансардных окон высоту увеличивают до 200–250 мм, либо усиливают конструкцию накладками или стойками.

Мансардные окна требуют локального изменения шага. Их устанавливают между двумя усиленными стропилами, расстояние между которыми подбирают под стандартные размеры окон (обычно 780 или 1140 мм).

Важно учесть шаг при проектировании внутренней отделки. При шаге 600 мм обрешетка под гипсокартон фиксируется без дополнительного каркаса. При других интервалах может потребоваться монтаж поперечных перемычек.

Для деревянных конструкций применяют доску 50×150 мм при шаге 600 мм. Если используется доска меньшего сечения, шаг необходимо уменьшить для обеспечения прочности и устойчивости к снеговой нагрузке.

Проверка шага стропил при реконструкции или замене крыши

Перед демонтажом старой конструкции необходимо зафиксировать текущий шаг стропил. Это позволит оценить, соответствуют ли существующие параметры расчетным нагрузкам и современным нормам.

• Измерьте расстояние между осями стропил в нескольких точках вдоль конька. Отклонения более 10 мм – признак деформации или ошибок монтажа.
• Сравните полученные данные с расчетной нагрузкой на крышу. Например, для региона с умеренной снеговой нагрузкой (до 180 кг/м²) при пролете 6 м, шаг стропил сечением 50×200 мм не должен превышать 600 мм.
• Проверьте несущую способность материала. При усадке, растрескивании или наличии следов гниения даже допустимый шаг становится рискованным.
• Если шаг превышает расчетный – усиливайте конструкцию установкой дополнительных стропил или заменой сечения на более мощное (например, с 50×150 мм на 50×200 мм).
• Обратите внимание на привязку к обрешётке. При изменении шага стропил возможно потребуется перестройка обрешётки под новый ритм несущих элементов.

Игнорирование проверки приводит к снижению жесткости конструкции, риску прогибов или обрушения при снеговой нагрузке. Шаг должен быть пересчитан с учётом современных СНиП и фактических параметров крыши.

Вопрос-ответ:

Как определить оптимальный шаг стропил при строительстве двускатной крыши?

Оптимальный шаг зависит от нескольких факторов: сечения и длины стропил, угла наклона крыши, используемого кровельного материала и климатических условий (в частности, снеговой нагрузки). Чаще всего шаг варьируется от 60 до 120 см. Для лёгких материалов и при небольшом пролёте можно использовать шаг 100–120 см, а при более тяжёлой кровле или большой длине пролёта — уменьшить его до 60–80 см.

Можно ли установить стропила с шагом больше 1 метра?

Технически это возможно, но только при условии, что используются усиленные балки с большим сечением или применяются дополнительные элементы жёсткости, такие как прогоны и подкосы. Также нужно учитывать вес кровли и расчётную снеговую нагрузку для региона. При больших шагах возрастает риск прогиба, особенно если используется тяжёлая черепица или металл.

Что будет, если установить стропила слишком часто?

Если стропила установлены слишком часто, это может привести к перерасходу материала и, соответственно, к удорожанию проекта. Кроме того, при чрезмерной плотности каркаса могут возникнуть сложности при укладке утеплителя или вентиляции под кровлей. С конструкционной точки зрения такая схема не даст большого прироста прочности, если это не предусмотрено расчётом.

Зависит ли шаг стропил от типа утеплителя?

Да, зависит. Многие утеплители, особенно рулонные и плитные, выпускаются с шириной 60 см или кратной этому значению. Если шаг стропил будет отличаться, может потребоваться подрезка материала, что увеличит трудозатраты и приведёт к большему количеству отходов. Поэтому часто шаг подбирают так, чтобы между стропилами удобно размещались стандартные маты утеплителя.

Есть ли готовая таблица, по которой можно определить шаг стропил для конкретного пролёта?

Да, существуют строительные таблицы, в которых указаны рекомендуемые значения шага стропил в зависимости от длины пролёта, угла наклона, сечения балки и предполагаемой нагрузки. Такие таблицы можно найти в нормативной документации, например в СНиП или СП, касающихся деревянных конструкций и кровель. Однако в большинстве случаев рекомендуется сделать расчёт по конкретному проекту, особенно если дом строится в регионе с высокой снеговой нагрузкой.
