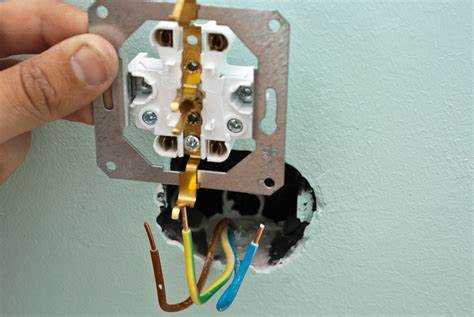

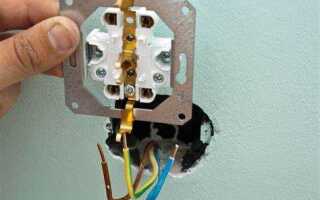

При подключении розетки с тремя проводами важно точно определить назначение каждого: фазного (L), нулевого (N) и заземляющего (PE). Ошибка на этом этапе может привести к короткому замыканию или отказу защиты, особенно если речь идет о розетках с заземляющим контактом, которые предназначены для подключения бытовых приборов с металлическим корпусом.
Перед началом работ необходимо обесточить линию и убедиться в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Далее следует определить, какой провод за что отвечает. В большинстве случаев фазный провод имеет изоляцию коричневого или черного цвета, нулевой – синего, а заземление – жёлто-зеленого. Однако это не правило, а рекомендация, так как цветовая маркировка может отличаться в старых электропроводках.
Фазный провод всегда подключается к контакту, который при монтаже розетки обозначается буквой L или находится справа (при стандартной европейской схеме подключения). Нулевой провод подсоединяется к контакту N, а заземляющий – к центральной клемме, соединённой с металлическими лепестками корпуса розетки. Подключение должно выполняться с плотной затяжкой клемм, без оголённых участков провода за пределами корпуса.

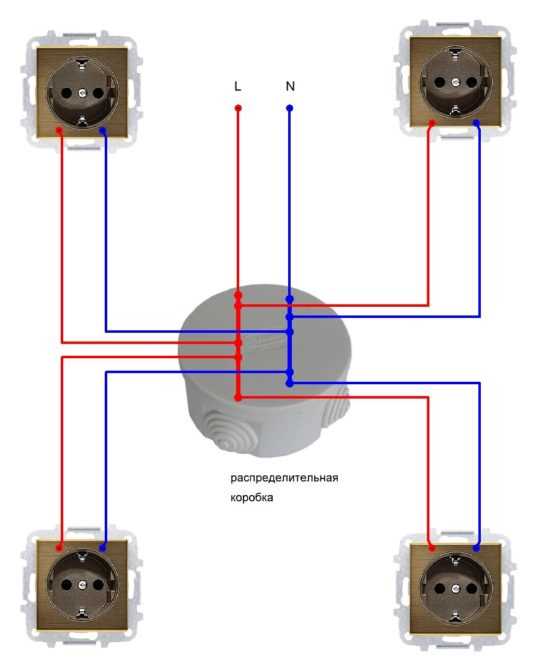

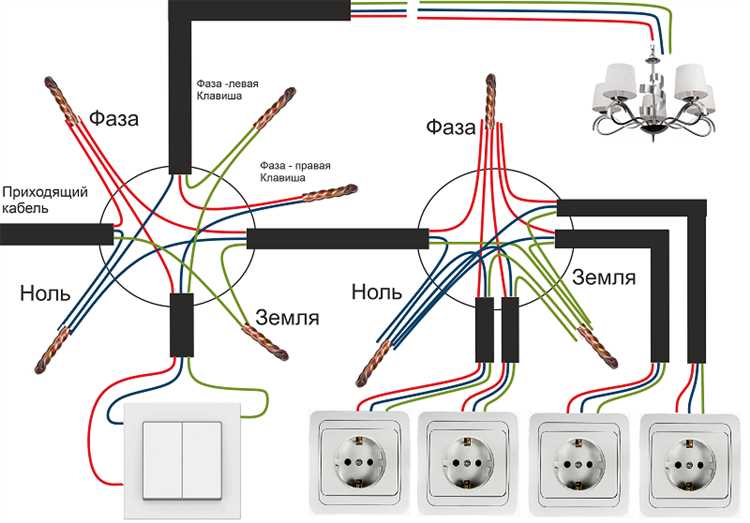

Если все три провода входят в монтажную коробку и необходимо подключить только одну розетку, то используется прямая схема: каждый провод закрепляется в соответствующем гнезде. В случае сквозного подключения (например, при последовательном соединении нескольких розеток) важно обеспечить надежный контакт всех линий без использования скруток – предпочтение следует отдавать клеммным зажимам или распределительным колодкам с пружинными контактами.

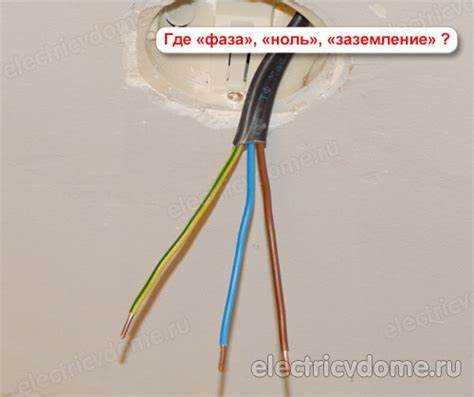

Как определить назначение каждого из трёх проводов
На практике провода обычно различаются по цвету изоляции. Согласно стандарту ПУЭ, фазный провод обозначается коричневым или чёрным цветом, нулевой – синим, заземляющий – жёлто-зелёным. Однако при монтаже или ремонте могли быть использованы провода с нестандартной маркировкой, поэтому цветовая схема не может служить единственным ориентиром.
Для точного определения назначений требуется тестер или мультиметр. При помощи индикаторной отвёртки можно выявить фазу: при прикосновении к оголённому проводнику в фазном проводе загорится встроенный неон. Однако более надёжный способ – измерение напряжения между парами проводов мультиметром в режиме переменного напряжения.
Если между двумя проводами прибор показывает около 220 В, один из них – фаза, другой – ноль. Далее измеряется напряжение между оставшимся проводом и уже выявленной фазой. Если результат аналогичен (около 220 В), а между ним и нолём напряжение близко к нулю, то третий провод – это заземление. При отсутствии показаний между этим проводом и другими – это тоже признак защитного заземления.
После идентификации каждый провод необходимо пометить изолентой соответствующего цвета: фазу – красной или коричневой, ноль – синей, землю – зелёной. Это упростит дальнейшее подключение и обеспечит безопасность при будущих работах.
Какие розетки подходят для подключения трёх проводов
Для подключения трёх проводов требуется розетка с заземляющим контактом. Это означает, что модель должна поддерживать подключение фазы, нуля и защитного заземления. Такие розетки обозначаются как евророзетки (тип F или CEE 7/4), и в них предусмотрены специальные клеммы для каждого из трёх проводов.
Подходящий вариант – розетка с винтовыми или пружинными зажимами, обеспечивающими надёжный контакт с каждым проводником. Винтовые клеммы позволяют плотно зафиксировать провод без риска выскальзывания. Пружинные зажимы упрощают монтаж, особенно в ограниченном пространстве, но менее универсальны при подключении жёсткого и мягкого провода одновременно.
Материал контактной группы должен быть латунным или фосфористой бронзой – такие сплавы обеспечивают хорошую проводимость и устойчивость к нагреву. Корпус розетки предпочтительно выбирать из негорючего пластика с маркировкой соответствия стандартам безопасности (например, DIN VDE или ГОСТ).
Для скрытой установки в стандартные монтажные коробки используются розетки диаметром 68 мм с глубиной посадки не менее 40 мм – этого достаточно, чтобы уложить все три провода без перегибов. При наличии алюминиевой проводки рекомендуется выбирать модели с клеммами, рассчитанными на такие проводники или использовать переходные зажимы типа WAGO.
Если в системе используется УЗО или автомат, розетка должна быть рассчитана на соответствующую номинальную нагрузку – не менее 16 А при напряжении 230 В. Это исключит перегрев и преждевременный износ контактов.

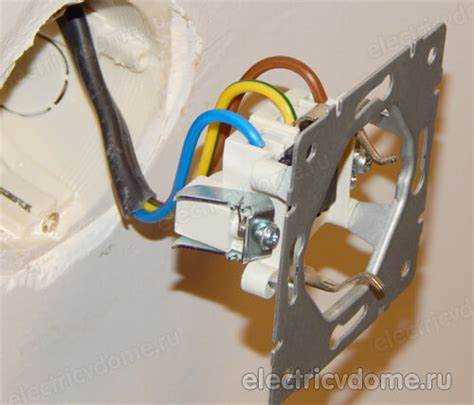

Как подключить фазу, ноль и заземление к клеммам розетки
Перед подключением проверьте наличие напряжения и отключите питание на распределительном щите. Убедитесь, что на проводах нет остаточного напряжения с помощью бесконтактного индикатора или мультиметра.
Фаза обычно маркируется коричневым или чёрным цветом. Её следует подключать к правому клеммному зажиму, если смотреть на лицевую часть розетки. Уточнение: стандартное расположение фазы может различаться в старых установках, поэтому всегда проверяйте тестером.
Ноль обозначается синим проводом. Он подключается к левому зажиму. Следите за тем, чтобы изоляция не попадала под контакт – только оголённый участок провода должен фиксироваться в клемме.
Заземление имеет жёлто-зелёную маркировку и подсоединяется к центральному клеммному винту, расположенному между фазой и нулём. Эта клемма соединена с металлической рамкой розетки и обеспечивает отвод утечек тока.
Зачищайте жилы на 10–12 мм. Не допускается скручивание одножильных проводов – вводите каждый провод строго в индивидуальный зажим. Если используется розетка с самозажимными клеммами, провод должен входить до упора и быть зафиксирован без люфта.
После подключения подтяните каждый винт отвёрткой с умеренным усилием. Проверьте фиксацию, слегка потянув за каждый провод. После сборки розетки обязательно протестируйте правильность подключения с помощью индикаторной отвёртки или фазометра.
Как подготовить провода перед подключением к розетке
Перед установкой розетки важно правильно подготовить каждый из трёх проводов: фазу, ноль и заземление. Некачественная подготовка может привести к слабому контакту, перегреву или поломке клемм. Работа выполняется при отключённом питании на распределительном щите.
- Снимите внешнюю изоляцию кабеля на длину 5–6 см. Используйте стриппер или острый монтажный нож, не повреждая внутренние жилы.
- Очистите каждый провод от индивидуальной изоляции на длину 10–12 мм. Это обеспечит достаточную площадь контакта с клеммой.
- Проверьте целостность жил. Повреждённые или надрезанные проводники нужно обрезать до целого участка и зачистить заново.
- Если используются многожильные провода, обожмите концы наконечниками НШВИ, чтобы предотвратить распушение жил и обеспечить надёжную фиксацию.
- Обратите внимание на маркировку: провод заземления – жёлто-зелёный, ноль – синий, фаза – чаще всего коричневый, чёрный или белый. При отсутствии окраски используйте маркер или термоусадку.
- Перед подключением проверьте тестером отсутствие напряжения на каждом проводе.
Грамотная подготовка проводов гарантирует стабильную и безопасную работу розетки без перегревов и искрения.
Как правильно затянуть винты и проверить надёжность соединения
При затяжке винтов на клеммах розетки важно обеспечить надёжный электрический контакт без риска повреждения провода. Используйте отвертку с подходящей формой жала: шлицевую для прямых винтов или крестообразную для винтов Phillips. Несоответствие жала может привести к срыву грани и недостаточному усилию затяжки.
Сначала вставьте зачищенный провод в гнездо клеммы до упора. При использовании винтового зажима следите, чтобы жила не перекручивалась и не выступала за пределы клеммы. Если используется многожильный провод, его следует предварительно обжать наконечником или скрутить и залудить.
Затягивайте винт с усилием, достаточным для плотной фиксации провода, но без излишнего давления. При чрезмерной затяжке можно повредить проводник или сорвать резьбу клеммы. Если используется розетка с пружинными зажимами, усилие контролируется автоматически, и вмешательство в прижимной механизм не требуется.
Проверьте надёжность соединения, потянув каждый провод в сторону с умеренным усилием. Провод не должен двигаться или выскальзывать. Также убедитесь, что изоляция не зажата под винтом – контакт должен быть только с медной жилой. После фиксации всех трёх проводов убедитесь, что они не касаются друг друга и не создают напряжения на корпус розетки.
В завершение проверьте, нет ли перегрева после включения питания. Через 10–15 минут работы розетки под нагрузкой прикоснитесь к корпусу – не должно быть ощутимого нагрева. Если он есть, соединение выполнено неправильно и требует пересмотра.
Как безопасно проверить работоспособность розетки после подключения
Перед проверкой убедитесь, что автоматический выключатель на щитке включён. Для контроля исправности используйте фазоуказатель или мультиметр с функцией измерения напряжения.
Подключите фазоуказатель к контактам розетки поочерёдно. Индикатор должен загораться на фазном контакте и отсутствовать на нулевом и заземлении. Если индикатор светится на нулевом или заземляющем контакте, это свидетельствует о неправильном подключении.
Для точной проверки примените мультиметр. Измерьте напряжение между фазой и нулём – оно должно соответствовать стандартному значению (обычно 220-230 В). Затем измерьте между фазой и заземлением – напряжение должно совпадать с предыдущим измерением. Между нулём и заземлением напряжение должно быть минимальным, не превышающим нескольких вольт.
Дополнительно проверьте надёжность контактов: при подключённом тестере слегка пошевелите вилку или провода. Изменение показаний сигнализирует о слабом соединении, требующем повторной затяжки клемм.
Не используйте при проверке розеток устройства с высокой нагрузкой, чтобы избежать перегрева и повреждения в случае ошибок подключения. Для полной безопасности работу следует проводить с выключенным напряжением, подключая и отключая провода.
Вопрос-ответ:
Как определить, какой из трёх проводов отвечает за заземление?
Для определения заземляющего провода обычно смотрят на цвет его изоляции — в большинстве случаев это жёлто-зелёная полоса. Если цвет не соответствует стандартам, можно использовать мультиметр или индикаторную отвёртку, чтобы проверить наличие контакта с металлическими частями корпуса или контурами заземления в распределительном щите.
Можно ли просто скрутить три провода вместе внутри розетки?
Скрутка трёх проводов без использования клемм или специальных зажимов нежелательна. Такое соединение часто ненадёжно, вызывает искрение и повышает риск окисления контактов. Лучше использовать клеммные колодки, винтовые зажимы или пружинные клеммы, которые обеспечивают плотный контакт и безопасность.
Как правильно подключить фазу, ноль и заземление к клеммам розетки?
Фазный провод подключают к клемме, обозначенной буквой L или цветом коричневым/чёрным. Нулевой — к клемме N, обычно синего цвета. Заземление подключают к клемме с символом заземления и жёлто-зелёной изоляцией. Важно не перепутать их местами, чтобы обеспечить безопасную работу электроприбора.
Что делать, если провода имеют одинаковый цвет изоляции и невозможно визуально определить назначение?
Если цвета изоляции одинаковые или повреждены, применяют приборы для тестирования. Индикаторная отвёртка поможет выявить фазный провод по наличию напряжения. Для точного определения нуля и заземления используют мультиметр, проверяя сопротивление между проводами и корпусом или щитом. Также можно проверить схему подключения электропроводки в доме.
Какие меры безопасности следует соблюдать при подключении трёх проводов в розетке?
Перед началом работы нужно отключить питание на распределительном щите. Используйте изолированные инструменты и надёжную световую или звуковую сигнализацию отсутствия напряжения. Все соединения должны быть плотными, без оголённых участков проводов за пределами клемм. После монтажа проверьте работу розетки индикатором напряжения и правильность подключения заземления.
