Какая схема обжима витой пары

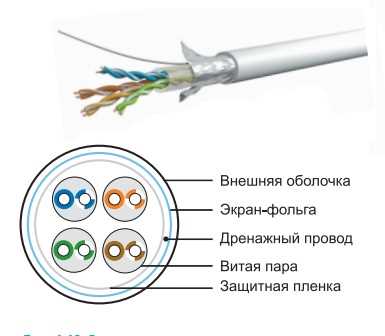

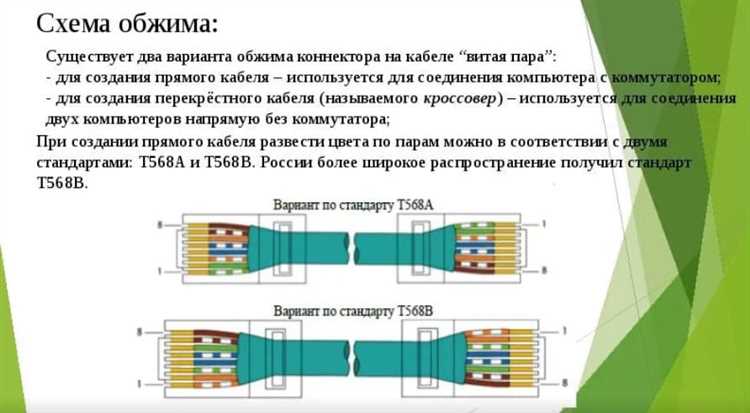

Схемы обжима T568A и T568B используются для создания сетевых кабелей стандарта Ethernet, применяемых при подключении компьютеров, маршрутизаторов, коммутаторов и другого сетевого оборудования. Эти стандарты определяют порядок расположения проводников внутри разъема RJ-45 и обеспечивают совместимость с сетевыми устройствами. Правильный выбор схемы влияет на устойчивость соединения и исключает ошибки при передаче данных.

Схема T568A чаще используется в жилых сетях и соответствует требованиям федерального стандарта ANSI/TIA-568-C.2. В этой схеме первая и вторая пары располагаются на контактах 3-6 и 1-2 соответственно. Цветовая последовательность следующая: бело-зелёный, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.

Схема T568B предпочтительна в коммерческих установках и на практике встречается чаще. Она отличается от T568A перестановкой зелёной и оранжевой пары. Цветовая последовательность: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Оба варианта поддерживают стандарты передачи данных 10BASE-T, 100BASE-TX и 1000BASE-T.

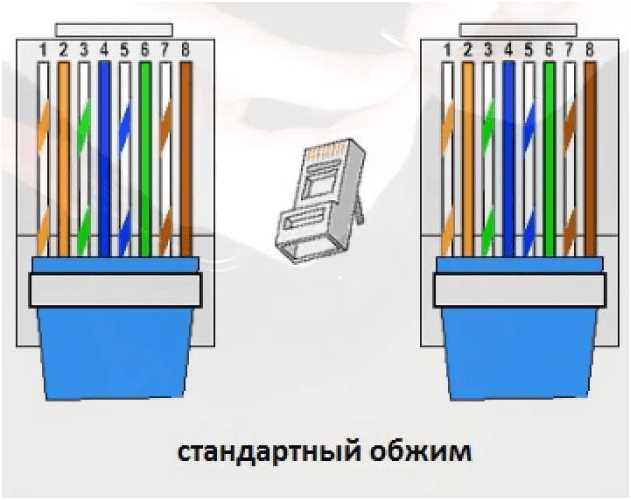

При обжиме кабеля «прямым» способом (для подключения устройств разного типа) используется одна схема на обоих концах. Для «кроссового» соединения (например, между двумя компьютерами без коммутатора) применяются обе схемы: T568A с одной стороны и T568B с другой. Такой подход обеспечивает правильное сопряжение передающих и принимающих пар.

При выборе схемы важно учитывать существующую инфраструктуру. Если в помещении уже используется определенный стандарт, необходимо соблюдать ту же схему для исключения проблем с совместимостью. Также рекомендуется маркировать кабели после обжима и проверять тестером правильность соединения по всем восьми проводникам.

Чем отличается схема T568A от T568B по цветовой раскладке

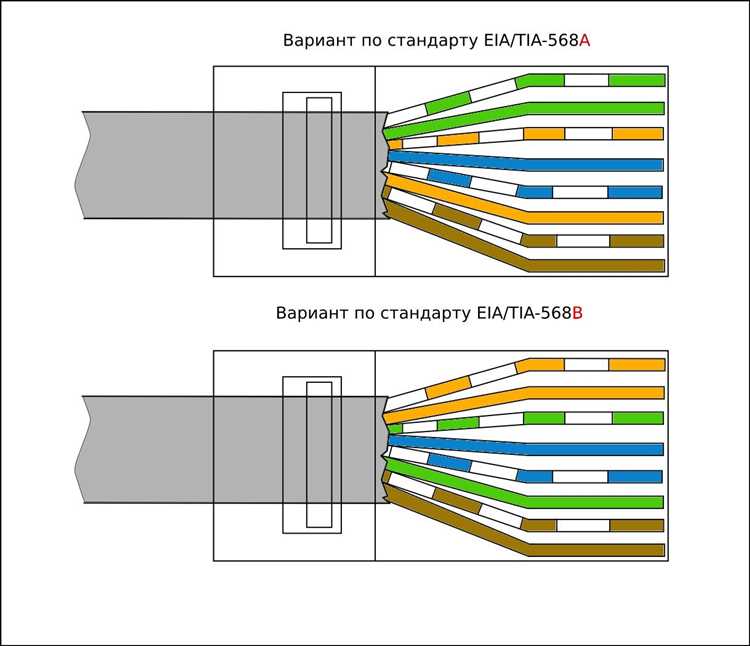

Основное различие между схемами обжима T568A и T568B заключается в перестановке пар оранжевого и зелёного цветов. В обоих случаях используется восьмижильный кабель, разбитый на четыре витые пары. Каждая пара включает провод с основным цветом и бело-полосатый аналог.

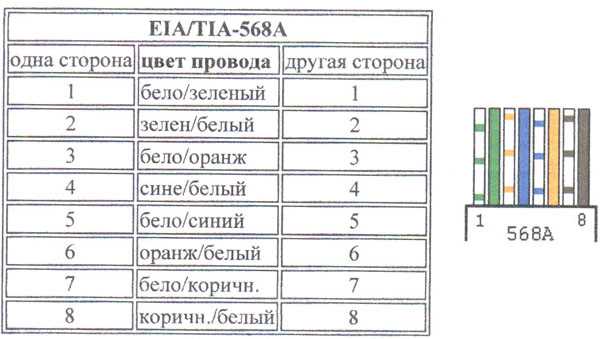

В схеме T568A первая пара (контакты 3 и 6) – зелёная: бело-зелёный идёт на контакт 3, а зелёный – на 6. Вторая пара (контакты 1 и 2) – оранжевая: бело-оранжевый на контакт 1, оранжевый – на 2. Это соответствует стандарту ANSI/TIA-568-C.2, принятому в США для государственных учреждений и жилых сетей.

В схеме T568B, наоборот, на контакт 3 подаётся бело-оранжевый, а на 6 – оранжевый. Зелёная пара переходит на контакты 1 и 2: бело-зелёный – на 1, зелёный – на 2. Этот порядок более распространён в коммерческих установках и устаревших системах.

Цвета синих и коричневых пар (контакты 4, 5 и 7, 8) остаются одинаковыми в обеих схемах: синий – на 4, бело-синий – на 5, бело-коричневый – на 7, коричневый – на 8. Эти пары редко участвуют в передаче данных в сетях 10/100 Мбит/с, но важны для питания PoE и гигабитных соединений.

При выборе схемы важно соблюдать единообразие на обоих концах кабеля. Для прямого соединения следует использовать одинаковую схему с обеих сторон, обычно T568B. Для кроссового соединения применяется комбинация T568A и T568B. Неправильная цветовая раскладка может привести к потере сигнала и затруднению диагностики сетевых проблем.

Когда выбирать схему обжима T568A, а когда T568B

T568A применяется в случаях, когда необходимо соответствие федеральным стандартам США, в частности ANSI/TIA-568-C.2, где эта схема указана как предпочтительная. Она рекомендована для новых инсталляций в жилых зданиях, муниципальных учреждениях и образовательных учреждениях. Если проект финансируется государством или требует строгого соблюдения стандартов, выбор падает на T568A.

T568B чаще используется в корпоративной и частной инфраструктуре, особенно там, где уже существует оборудование и кабельные линии, обжатые по этой схеме. Она долгое время доминировала в коммерческом секторе, особенно в США, благодаря широкому распространению продукции, ориентированной именно на T568B. Выбор этой схемы оправдан при модернизации старой сети без полной замены патч-панелей и розеток.

Для обеспечения совместимости в пределах одной сети рекомендуется придерживаться одной схемы обжима на всех концах кабеля. Смешивание стандартов допускается только в специальных случаях, например, при создании кроссовер-кабелей, где один конец обжимается по T568A, а другой по T568B, что обеспечивает прямое соединение двух однотипных устройств (например, два компьютера без участия коммутатора).

Если структура кабельной системы проектируется с нуля, и нет технических или административных ограничений, целесообразно использовать T568A – как более современный и нормативно одобренный вариант. В остальных случаях выбор делается исходя из совместимости с уже существующим оборудованием.

Как обжать витую пару по схеме T568A шаг за шагом

Схема T568A используется при построении сетей в соответствии со стандартами ANSI/TIA-568. Чтобы обжать кабель по этой схеме, требуется точное соблюдение порядка жил. Ниже приведена пошаговая инструкция.

1. Снимите внешнюю изоляцию с кабеля на 2,5–3 см, не повреждая изоляцию отдельных жил.
2. Разделите пары проводников и аккуратно расплетите их, сохраняя целостность жил.
3. Выровняйте жилы по следующему порядку слева направо:
   • бело-зеленый
   • зеленый
   • бело-оранжевый
   • синий
   • бело-синий
   • оранжевый
   • бело-коричневый
   • коричневый
4. Выровняйте жилы по длине и обрежьте их, оставив около 13 мм до конца изоляции кабеля.
5. Вставьте жилы в коннектор RJ-45, убедившись, что каждая попала в соответствующий канал и дошла до упора.
6. Проверьте порядок еще раз, удерживая коннектор защёлкой вниз, контактами вверх. Порядок должен строго соответствовать схеме T568A.
7. Вставьте коннектор в обжимной инструмент (кримпер) и сожмите ручки до упора для фиксации контактов.
8. Проверьте надёжность посадки жил и плотность обжима. Контакты должны быть чётко вдавлены в жилы.
9. Для контроля используйте кабельный тестер: подключите оба конца кабеля и проверьте соответствие сигнальных пар.

Обжим необходимо выполнять аккуратно, избегая перекручивания и лишнего натяжения жил. Ошибки в порядке цветов приведут к нарушению работы сети.

Как обжать витую пару по схеме T568B шаг за шагом

Для начала потребуется кабель витой пары категории не ниже Cat5e, коннектор RJ-45, обжимной инструмент (кримпер), а также кусачки и стриппер для снятия изоляции. Работу следует проводить в хорошо освещённом месте.

Шаг 1. Снимите наружную оболочку кабеля на длину около 3 см, стараясь не повредить изоляцию жил. Используйте стриппер или аккуратно надрежьте изоляцию ножом, после чего удалите защитную оболочку. Удалите нить-разделитель, если она присутствует.

Шаг 2. Расплетите пары и выровняйте все восемь жил. Расположение жил по схеме T568B следующее (слева направо при взгляде на разъём контактами вверх): бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Каждую жилу следует выровнять, чтобы они лежали параллельно друг другу без изгибов.

Шаг 3. Подрежьте выровненные жилы под прямым углом, оставив около 13 мм от края изоляции. Все жилы должны быть одинаковой длины, без зазоров и перепадов по высоте.

Шаг 4. Вставьте жилы в коннектор RJ-45 до упора, следя за тем, чтобы каждая попала в соответствующий канал. Оболочка кабеля должна входить внутрь разъёма примерно на 5 мм, чтобы фиксатор удерживал её после обжима. Проверьте соответствие цветовой последовательности.

Шаг 5. Поместите коннектор в кримпер и выполните обжим. Надавите на ручки до щелчка, чтобы обеспечить надёжный контакт. При правильной работе инструмента контакты проткнут изоляцию жил, обеспечивая соединение.

Шаг 6. Повторите процедуру для второго конца кабеля, если требуется, сохранив ту же схему, если нужен прямой патч-корд. После обжима рекомендуется протестировать кабель тестером на обрыв, короткое замыкание и правильную распиновку.

Можно ли соединять кабели с разными схемами на концах

Кроссовый кабель используется для прямого соединения двух однотипных устройств, например:

• компьютер – компьютер (без использования маршрутизатора);
• маршрутизатор – маршрутизатор (без uplink-порта);
• коммутатор – коммутатор (если отсутствует функция auto-MDI/MDI-X).

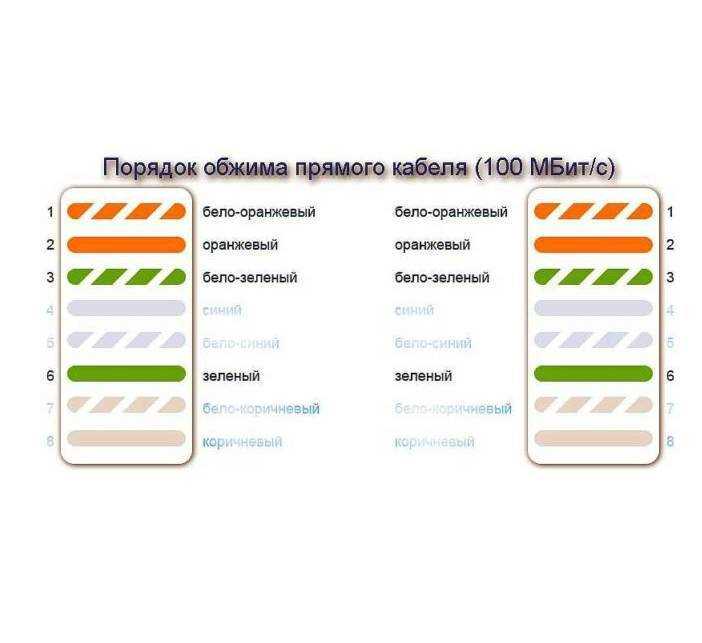

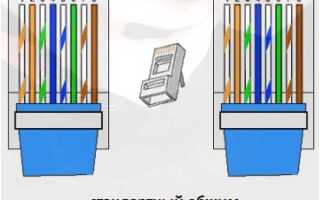

Если оба конца кабеля обжаты по одной схеме (T568A или T568B), то получается прямой (straight-through) кабель, который подходит для соединения различных устройств, например:

• компьютер – маршрутизатор;
• коммутатор – сервер;
• точка доступа – коммутатор.

Большинство современных сетевых устройств поддерживают автоматическое определение типа соединения (функция auto-MDI/MDI-X), что делает возможным использование как прямых, так и кроссовых кабелей. Однако для обеспечения предсказуемости и устранения потенциальных проблем с совместимостью рекомендуется придерживаться одной схемы обжима на обоих концах кабеля.

При монтаже сети стандарты TIA/EIA-568 требуют единообразия схемы обжима по всей длине кабеля, чтобы избежать ошибок в передаче данных и обеспечить стабильную работу оборудования. Использование разнородных схем оправдано только при осознанной необходимости создания кроссового подключения.

Как проверить правильность обжима витой пары тестером

Для проверки правильности обжима витой пары используют специализированные кабельные тестеры, способные определить целостность и правильность расположения жил. Перед началом тестирования убедитесь, что тестер предназначен для проверки витой пары и поддерживает стандарты T568A и T568B.

Подключите оба конца кабеля к тестеру: один к основной части (мастер), другой – к удалённому модулю (слейв). При запуске тестирования прибор последовательно проверит наличие и правильность подключения каждой жилы, а также определит перекрёстные соединения и обрывы.

Результаты отображаются в виде последовательности номеров жил с их состоянием. Правильно обжатый кабель по стандарту T568A или T568B должен показывать одинаковую нумерацию жил на обоих концах без пересечений и отсутствия цепей. Если тестер фиксирует пересечения жил, необходимо сверить цвета и порядок согласно выбранной схеме обжима.

Если тестер оснащён функцией измерения длины кабеля и обнаружения коротких замыканий, результаты помогут выявить дефекты, вызванные неправильным обжатием, например, неполное обжатие контактов или повреждение изоляции.

Для детальной проверки обратите внимание на индикаторы состояния каждого контакта. При обнаружении несоответствий перезапустите обжим с тщательной проверкой цветовой схемы и качеством контактов в коннекторе.

Регулярное использование тестера после обжима гарантирует стабильную работу сетевого оборудования и снижает риски возникновения проблем с передачей данных.

Какие ошибки при обжиме встречаются чаще всего

Неправильное расположение жил по цветовой схеме – самая частая ошибка. Часто нарушают порядок проводников T568A или T568B, что приводит к сбоям в передаче данных и невозможности установить соединение.

Недостаточная зачистка кабеля приводит к попаданию изоляции под контактные клеммы, ухудшая контакт и вызывая помехи. Оптимальная длина снятой изоляции – около 1,5 см, чтобы жилы свободно вошли в контакты.

Обжимание жил с перекручиванием пар снижает помехозащищённость. Важно сохранить скрученность пар до самой клеммы, не расплетая жилы более чем на 1-1,5 см.

Использование неподходящего инструмента или слабый обжим провоцируют плохой контакт и люфт в разъёме. Рекомендуется применять профессиональные кримперы с фиксацией усилия.

Срезание излишков жил или их повреждение ножом при зачистке приводит к ослаблению проводника и повышенному сопротивлению. Обрезать жилы нужно аккуратно, без заломов и микротрещин.

Обжим с несоблюдением одной схемы на обоих концах (например, T568A на одном конце и T568B на другом без необходимости) вызывает проблемы с совместимостью и работу сети в режиме кроссовера, если это не предусмотрено.

Отсутствие проверки результата тестером после обжима – упущение, из-за которого ошибки остаются незамеченными и проявляются при эксплуатации.

Можно ли использовать обе схемы в одной сети

Схемы обжима витой пары T568A и T568B совместимы на уровне передачи данных, так как обе придерживаются стандартов Ethernet. Использовать их в одной сети допустимо, но важно соблюдать последовательность на концах кабелей. Если на одном конце кабеля применяется T568A, а на другом – T568B, такой кабель будет кроссовым, что подходит для прямого соединения двух устройств без промежуточного оборудования.

Для обычной структурированной кабельной системы рекомендуется придерживаться единой схемы по всей сети – либо T568A, либо T568B. Это упрощает диагностику и обслуживание, снижает риск ошибок при монтаже и последующих модификациях.

Если в существующей сети используется одна схема, подключение устройств с другой схемой может привести к путанице и проблемам при замене или расширении. При необходимости смешивания схем следует четко документировать, где и какая используется, чтобы избежать ошибок в коммутации.

Для сетей с оборудованием, требующим определенного порядка контактов (например, некоторые телефоны или устройства безопасности), важно выбирать схему, соответствующую требованиям производителя. В таких случаях смешивание схем может вызвать сбои в работе.

Итог: использовать обе схемы в одной сети можно, но только при осознанном подходе и с пониманием назначения каждого кабеля. Для упрощения эксплуатации и повышения надежности лучше выбрать одну схему и строго ее придерживаться.

Вопрос-ответ:

В чем основное отличие между схемами обжима T568A и T568B?

Разница между T568A и T568B заключается в расположении цветных жил внутри разъема RJ-45. В схеме T568A пары оранжевого и зеленого цветов меняются местами по сравнению с T568B. Это влияет на порядок передачи данных по линиям, но оба стандарта поддерживают одинаковую работу сетевых протоколов и обеспечивают одинаковую скорость передачи. Выбор схемы часто зависит от региональных или корпоративных стандартов, а также совместимости с уже существующей проводкой.

Можно ли использовать в одной сети одновременно кабели, обжатые по схемам T568A и T568B?

Допускается применение обоих вариантов в одной локальной сети, однако важно соблюдать единообразие на концах конкретного кабеля: оба конца должны быть обжаты по одной и той же схеме. Если же на одном конце используется T568A, а на другом T568B, получится перекрестный кабель, который предназначен для прямого соединения двух устройств без использования свитча. При этом смешивание схем на уровне всей сети не приведет к проблемам, если соблюдаются требования по типу кабеля и подключению.

Для чего нужен перекрестный кабель, собранный с использованием обеих схем T568A и T568B?

Перекрестный кабель позволяет напрямую соединять два однотипных устройства, например, два компьютера или два коммутатора без посредника. Для создания такого кабеля один конец обжимают по схеме T568A, другой — по T568B. Это меняет местами передающие и принимающие пары, обеспечивая правильную передачу сигнала без использования дополнительного оборудования. В современных сетях перекрестные кабели реже используются, так как многие устройства поддерживают автоопределение типа подключения (Auto MDI-X).

Какие ошибки при обжиме кабеля чаще всего приводят к нестабильной работе сети?

Частые ошибки включают неправильный порядок жил, неполное обжатие коннектора, повреждение жил при зачистке, перекрёстное соединение пар, а также смешение схем на концах одного кабеля. Кроме того, неправильное использование инструментов и отсутствие контроля качества с помощью тестера приводит к снижению качества сигнала, возникновению помех и потере пакетов. Чтобы избежать проблем, важно четко следовать выбранной схеме и использовать специализированные инструменты и тестеры.

Как проверить правильность обжима витой пары с помощью тестера?

Тестер для витой пары проверяет целостность цепей и правильность соединения жил внутри кабеля. Для проверки нужно подключить оба конца кабеля к соответствующим портам тестера и запустить диагностику. Аппарат покажет, какие пары замкнуты, а какие работают неправильно, укажет на ошибки в цветовой последовательности, короткое замыкание или разрыв. В результате можно быстро выявить проблемные участки и удостовериться, что кабель соответствует выбранной схеме обжима и стандартам.

В чем отличие между схемами обжима витой пары T568A и T568B и как это влияет на работу сети?

Схемы T568A и T568B различаются порядком расположения цветных жил внутри разъема RJ-45. Главным отличием является перестановка пар с зелёным и оранжевым цветами: в T568A зелёная пара располагается на контактах 1 и 2, а в T568B — оранжевая. Это влияет на совместимость и тип кабеля при соединении устройств. При одинаковой схеме с обоих концов кабеля можно использовать прямое подключение для большинства сетевых устройств. Если же на концах разные схемы, кабель становится кроссовером, который применяется для соединения однотипных устройств, например, двух компьютеров напрямую. Несоблюдение правильной схемы может привести к неправильной передаче данных или отсутствию связи.
