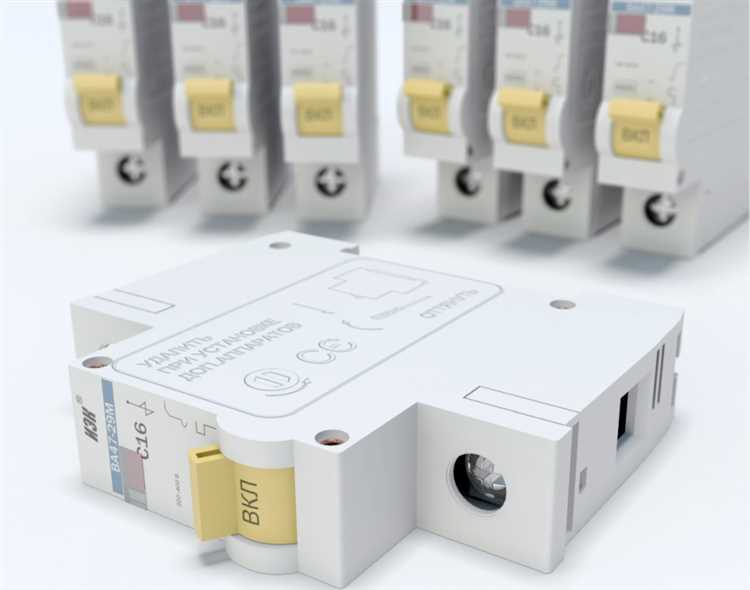

Автоматические выключатели защищают проводку от перегрузки и короткого замыкания. При подборе важно учитывать не только номинальный ток, но и параметры отключающей способности, тип характеристики срабатывания и особенности распределения нагрузки в доме. Ошибки на этом этапе могут привести к перегреву кабелей, ложным отключениям или, наоборот, к неработающей защите.

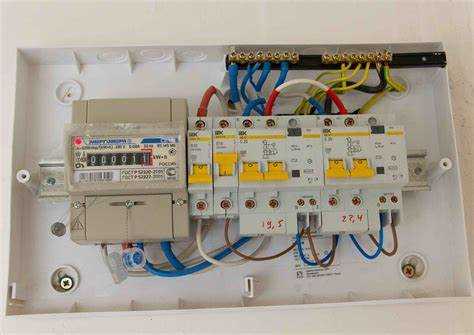

Для вводного автомата, подключённого к счетчику, обычно выбирают модель с током от 25 до 63 А. Его номинал определяется по суммарной нагрузке всех потребителей, с учётом одновременности включения. На розеточные группы в большинстве случаев устанавливаются автоматы на 16 А, а на группы освещения – на 10 А. При этом важно учитывать сечение кабеля: 2,5 мм² для розеток и 1,5 мм² для освещения при использовании меди.
Характеристика отключения – тип B, C или D – подбирается по типу нагрузки. Для бытовых электросетей наиболее универсален тип C: он подходит как для сопротивлительных, так и для индуктивных нагрузок. Тип B допустим для линий с минимальными пусковыми токами (освещение), тип D – только для мощного оборудования с высокими пусковыми токами (насосы, станки).
Отключающая способность должна соответствовать возможному току короткого замыкания. Для частных домов с воздушным вводом обычно достаточно 4,5 кА, для домов с кабельным вводом от подстанции – не менее 6 кА. Невнимание к этому параметру снижает эффективность защиты при аварии.
Также важно распределить нагрузку по группам и установить отдельные автоматы на бойлер, кондиционер, кухонную технику. Это позволяет локализовать неисправности и упростить обслуживание. Для надежности и удобства рекомендуется использовать автоматы одного производителя и монтировать их в распределительном щите с подписанными группами.
Как рассчитать номинал автоматического выключателя по мощности нагрузки
Номинал автоматического выключателя напрямую зависит от суммарной мощности потребителей, подключённых к линии. Чтобы определить его значение, необходимо выполнить последовательный расчёт, учитывая особенности домашней электросети.
- Определите суммарную активную мощность нагрузки (P) в ваттах. Сложите мощности всех электроприборов, которые могут работать одновременно на одной линии.
- Уточните напряжение питания. В частном доме чаще всего используется однофазная сеть 220 В. Для трёхфазных нагрузок применяется напряжение 380 В.
- Рассчитайте ток нагрузки по формуле:
- Для однофазной сети: I = P / (U × cosφ), где cosφ ≈ 1 для бытовых приборов.
- Для трёхфазной сети: I = P / (√3 × U × cosφ).

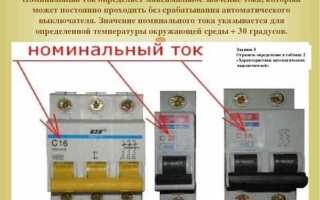

- Подберите номинал автоматического выключателя. Полученное значение тока округляется вверх до ближайшего стандартного номинала: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А и т.д.
- Сравните рассчитанный ток с допустимой токовой нагрузкой проводника. Автомат не должен превышать допустимый ток для используемого сечения кабеля. Например:
- Провод сечением 1,5 мм² – не более 16 А.
- Сечение 2,5 мм² – до 25 А.
- Сечение 4 мм² – до 32 А.
Автомат выбирается по меньшему значению: между расчётным током и максимально допустимым током для кабеля. Если расчётный ток превышает допустимую нагрузку проводника – увеличивается сечение, а не номинал автомата.
Пример: нагрузка составляет 4,6 кВт при 220 В. Ток: 4600 / 220 ≈ 20,9 А. Подходит автомат на 25 А, если используется кабель сечением минимум 2,5 мм². Если сечение меньше – требуется усиление проводки.
Выбор автомата по сечению и материалу кабеля
Номинал автоматического выключателя должен соответствовать максимально допустимому току, который может пропустить проводник без перегрева. Для медных кабелей сечением 1.5 мм² предел составляет примерно 16 А, для 2.5 мм² – 25 А, для 4 мм² – 32 А, а для 6 мм² – 40 А. При алюминиевых проводах допустимый ток снижается примерно на 20–25% из-за худшей теплопроводности и прочности материала.
При выборе автомата необходимо учитывать именно материал кабеля. Например, для алюминиевого провода 2.5 мм² оптимальным будет автомат на 16–20 А, а не 25 А, как для меди того же сечения. Несоблюдение этого правила приводит к перегреву и опасности возгорания.
Если нагрузка распределяется на несколько цепей с разным сечением кабелей, каждая линия должна иметь автомат, рассчитанный на сечение и материал именно этой линии. Общий автомат с большим номиналом, чем рассчитан для тонкого провода, опасен.
При прокладке кабеля учитывайте условия монтажа: если кабель скрыт в стене или находится в пучке с другими проводами, допустимая нагрузка снижается, и номинал автомата следует выбирать с запасом вниз. Для таких условий рекомендуется уменьшать допустимый ток на 10–15%.
Выбор автомата строго по сечению и материалу кабеля – ключевой элемент безопасности и надежности электросети в частном доме.
Нужны ли УЗО и дифавтоматы в распределительном щите

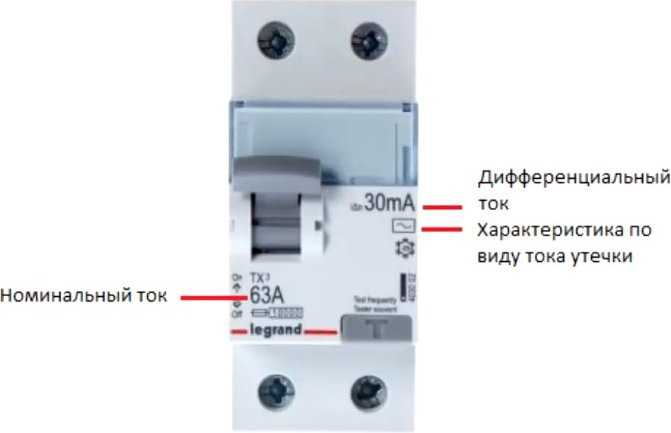

УЗО реагирует на утечку тока от 10 до 30 мА, что предотвращает поражение электрическим током при повреждении изоляции или попадании влаги. Дифавтомат совмещает функции автоматического выключателя и УЗО, что упрощает монтаж и снижает количество элементов в щите.

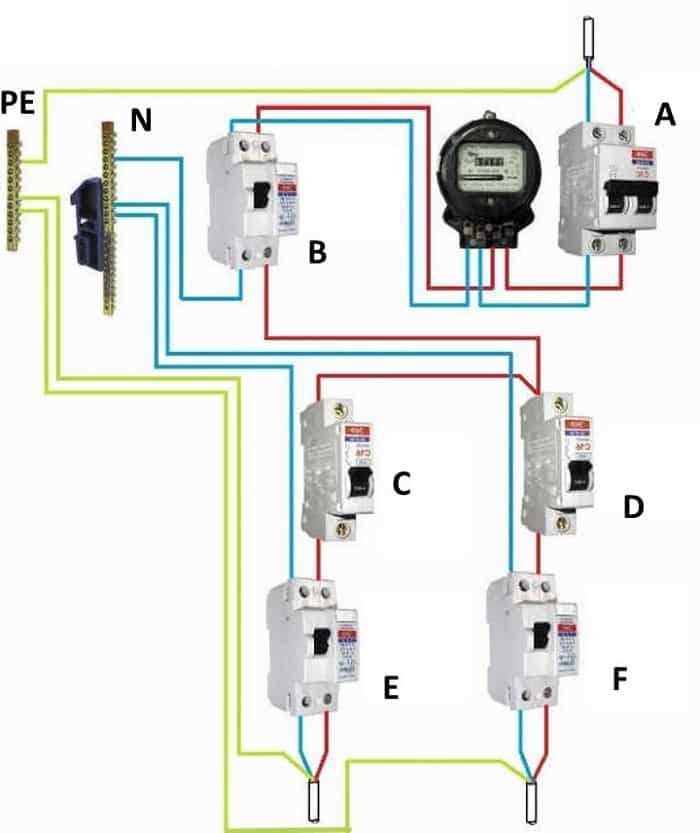

Рекомендуется устанавливать дифавтоматы на группы с влажными зонами: кухня, ванная, туалет, а также для электроприборов с повышенным риском замыкания. Для остальных линий достаточно обычных автоматов с отдельным УЗО на вводе.
Безопасность обеспечивается правильным выбором номинала по току и чувствительности. Для жилых помещений типичные параметры – дифавтоматы на 16–25 А с током срабатывания 30 мА. На вводе в дом часто ставится УЗО с током утечки 100 мА для общей защиты.
Пренебрежение УЗО или дифавтоматами увеличивает риск поражения током и повреждения электросети при утечках, что может привести к пожару. Поэтому их обязательное включение в распределительный щит – не только рекомендация, но и требование техники безопасности.
Какие автоматы ставить на ввод в дом и почему
На вводе в частный дом обычно устанавливается автоматический выключатель с номиналом, соответствующим максимальной расчетной нагрузке и с учетом сечения вводного кабеля. Для жилых домов стандартно применяют автоматы на 25–40 А при использовании медного кабеля сечением 4–6 мм², а для алюминиевого кабеля – сечение должно быть больше, соответственно увеличивается и номинал автомата.
Выбор автомата на ввод базируется на расчете максимального тока, который может протекать по кабелю без перегрева и риска возгорания. Номинал автомата должен быть не выше пропускной способности проводника, иначе защита будет неэффективной. Например, для медного провода 4 мм² допустимый ток около 25–32 А, для 6 мм² – 32–40 А.
Рекомендуется использовать автоматы типа С на вводе – они обеспечивают адекватную защиту от перегрузок и коротких замыканий с умеренной задержкой, что подходит для бытовых нагрузок с пусковыми токами, например, у моторов насосов или компрессоров.
Если в доме присутствуют электроприборы с высоким пусковым током, стоит рассмотреть автоматы с характеристикой D, однако их применение целесообразно только при подтвержденной необходимости.
Для правильной организации электросети в частном доме автоматические выключатели разделяются по функциональным группам: розетки, освещение и крупная техника. Такой подход обеспечивает безопасность, удобство обслуживания и минимизацию последствий коротких замыканий.
Автоматы для розеток выбираются с учетом суммарной нагрузки и типа используемых приборов. Обычно это автоматы на 16 А с характеристикой B или C, что обеспечивает защиту от перегрузок и токов короткого замыкания. Каждая группа розеток должна иметь отдельный автомат, чтобы избежать одновременного отключения всей розеточной сети.
Осветительные линии подключаются через автоматы меньшего номинала – чаще всего на 10 А с характеристикой B. Световые цепи редко создают высокие нагрузки, поэтому такие автоматы обеспечивают достаточную защиту и экономию пространства в щите. Для подсветки наружных и вспомогательных помещений можно использовать отдельные автоматы.
Для мощной техники – электроплиты, котлы, насосы – необходимы отдельные автоматы с повышенным номиналом (от 20 до 32 А и выше), зачастую с характеристикой C или D, которые выдерживают пусковые токи таких устройств. При этом важно учитывать материал и сечение кабеля, чтобы номинал автомата соответствовал проводке.
Каждую группу следует подключать через индивидуальный автомат, исключая общие линии, чтобы локализовать аварийные ситуации и упростить поиск неисправностей. При наличии значительного количества групп рекомендуется предусмотреть распределительный щит с достаточным числом модулей для удобства расширения и обслуживания.

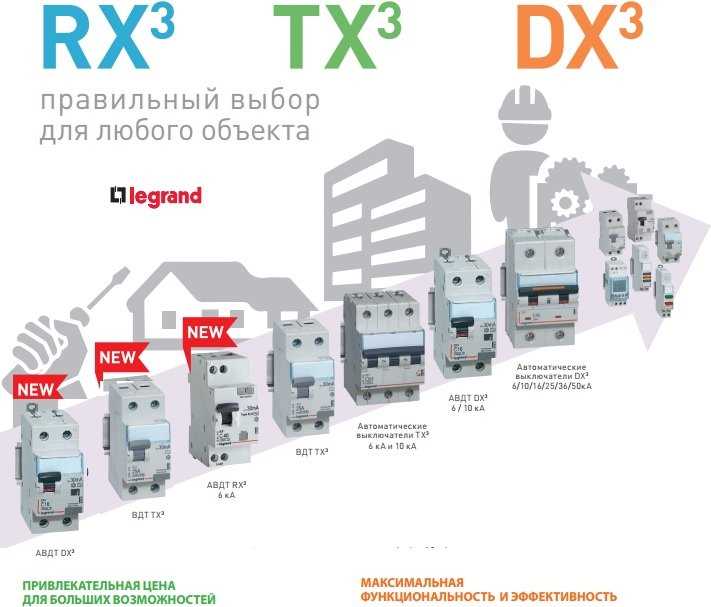

Как выбрать производителя и маркировку автоматов для дома
Лучше отдавать предпочтение известным брендам, например: Schneider Electric, ABB, Legrand, Eaton, Hager. Эти компании используют сертифицированные материалы и проходят обязательное тестирование по стандартам IEC 60898-1 или ГОСТ Р 50345.

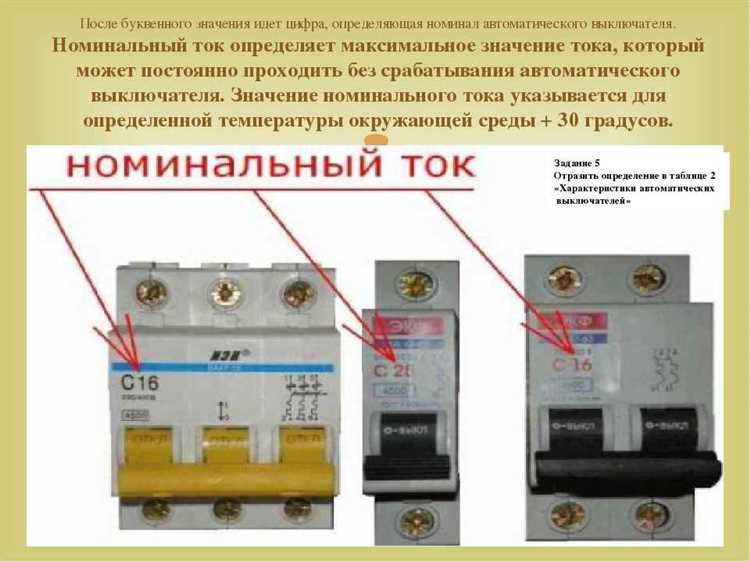

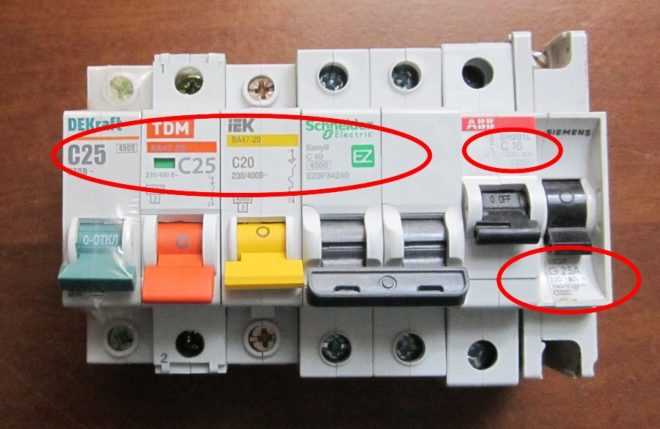

Маркировка автомата должна содержать информацию о номинальном токе (In), номинале срабатывания токовой защиты (Icn), характеристике срабатывания (тип B, C, D) и напряжении (Ue). Для бытовых линий чаще всего выбирают автоматы с характеристикой C, обеспечивающей баланс между защитой и исключением ложных срабатываний.
Обязательно проверьте наличие маркировки с указанием стандарта и даты производства. Не рекомендуется покупать устройства с истёкшим сроком годности или без заводской упаковки. Поддельные автоматы часто имеют нечеткие или отсутствующие гравировки и штрих-коды.
Для обеспечения максимальной безопасности стоит выбирать автоматы с параметрами, подходящими под фактическую нагрузку и сечению проводки, а также проверять документацию производителя на наличие сертификатов соответствия и протоколов испытаний.
Вопрос-ответ:
Как правильно выбрать номинальный ток автоматического выключателя для розеточной линии в частном доме?
Номинал автомата на розеточную группу рассчитывается исходя из максимально допустимой нагрузки и сечения проводки. Обычно для медного провода сечением 2.5 мм² подойдут автоматы на 16 А, так как это соответствует нагрузке примерно 3.5 кВт. Если провод алюминиевый или сечение меньше, следует использовать автомат с меньшим номиналом, чтобы защитить проводку от перегрева и короткого замыкания.
Можно ли использовать автоматический выключатель с характеристикой C для освещения в доме?
Для освещения обычно применяют автоматы с характеристикой B, так как они срабатывают при меньшем пусковом токе, что обеспечивает более точную защиту ламп и светильников. Автоматы с характеристикой C рассчитаны на более высокий пусковой ток и чаще применяются для силовых линий с электроприборами, которые создают кратковременные токи нагрузки.
Зачем нужен вводной автоматический выключатель в распределительном щите частного дома?
Вводной автоматический выключатель защищает всю домашнюю электросеть от перегрузок и коротких замыканий на входе. Он ограничивает ток, поступающий с внешней линии, и обеспечивает возможность быстрого отключения электроснабжения всего дома при аварийных ситуациях, что повышает безопасность эксплуатации.
Какие производители автоматов считаются надежными для установки в частном доме?
На рынке электроприборов популярны несколько брендов, которые зарекомендовали себя качеством и стабильной работой. Среди них — Schneider Electric, ABB, Legrand, Eaton и Moeller. Выбор производителя стоит делать с учетом сертификации, гарантийных обязательств и соответствия стандартам безопасности.
Как соотнести сечение кабеля и номинал автомата при прокладке электропроводки в частном доме?
Номинал автомата должен быть подобран таким образом, чтобы не превышать максимально допустимый ток для конкретного сечения кабеля. Например, медный провод с сечением 1.5 мм² обычно рассчитан на ток до 16 А, 2.5 мм² — до 25 А. Если автомат стоит выше, чем рассчитан кабель, при перегрузке проводка может перегреться и стать причиной пожара. Поэтому всегда выбирают автомат с номиналом, не превышающим допустимую нагрузку кабеля.
