Автоматический выключатель защищает проводку и бытовые приборы от сверхтоков и коротких замыканий, однако его номинал необходимо подбирать точнее, чем просто «с запасом». Для линии освещения мощностью 2 кВт при напряжении 230 В расчетный ток составит 8,7 А; добавив коэффициент непрерывной нагрузки 1,25, получаем 11 А, что соответствует автомату В‑13 по стандарту ГОСТ Р 50345.
Для розеточной группы, через которую нередко проходят скачки пусковых токов от холодильников и пылесосов, безопаснее ставить автомат характеристики C с током отключения не менее 6 кА. Это значение подтверждает способность устройства без разрушения разомкнуть типовую городскую сеть с коротким замыканием до 6000 А.
При выборе обращают внимание и на количество полюсов: однополюсные автоматы подходят для фазного разрыва в однофазной сети, но при алюминиевой вводной линии целесообразно ставить двухполюсный автомат, чтобы одновременно разрывать фазу и ноль и исключить «блуждающие» потенциалы.
Стандартная ширина модульного автомата – 18 мм; в щиток на 12 модулей поместится шесть двухполюсных или двенадцать однополюсных устройств. Оставляйте резерв – минимум один свободный модуль для последующего расширения сети, например, при установке зарядного устройства для электромобиля.
Наконец, проверяйте маркировку заводских испытаний: символ IEC 60898‑1 гарантирует, что автомат прошёл цикл из 6000 механических включений и 4000 испытаний под нагрузкой. Такие данные важнее бренда: прибор без подтверждённой отключающей способности превращается в обычный переключатель и теряет защитную функцию.
Как определить нужный номинальный ток автоматического выключателя
Сначала вычислите ток нагрузки: сложите паспортные мощности всех устройств, которые реально могут работать одновременно, и разделите результат на 230 В. Например, кухня с потребителями на 4,6 кВт даст 4 600 Вт / 230 В ≈ 20 А.
Учитывайте коэффициент одновременности. Для жилых комнат применяют 0,7; для кухни и санузла – 0,8; для электрокотла берут 1,0. Умножьте полученный ток на этот коэффициент, чтобы не завышать номинал без необходимости.
Сравните итоговый ток с допустимой нагрузкой кабеля. По ПУЭ медный провод 1,5 мм² выдержит 19 А, 2,5 мм² – 27 А, 4 мм² – 36 А. Номинал автомата должен быть ниже предельного тока проводника минимум на 10 %. Если расчёт дал 17 А, а кабель 2,5 мм², выбирайте автомат на 16 А, а не на 20 А.
Корректируйте номинал под условия среды: при +40 °C уменьшайте на один шаг стандарта, при +10 °C – оставляйте без изменений. Производители указывают коэффициенты, опирайтесь на их таблицы, если щиток установлен в неотапливаемом гараже или на чердаке.
Проверка: автомат не должен отключаться при 80 % длительной нагрузки и обязан сработать при 135 % тока в пределах 1 часа (норма ГОСТ Р 50345). Тестируйте тепловую характеристику после монтажа, чтобы убедиться, что расчёт номинала соответствует реальным условиям цепи.
Какие характеристики учитывать при выборе по типу отключения

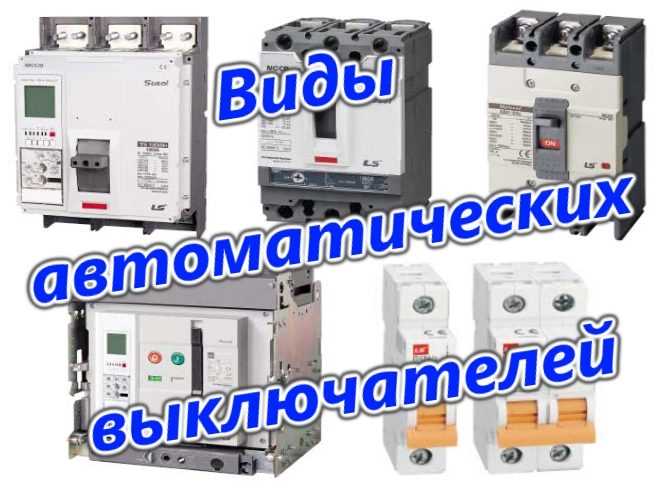

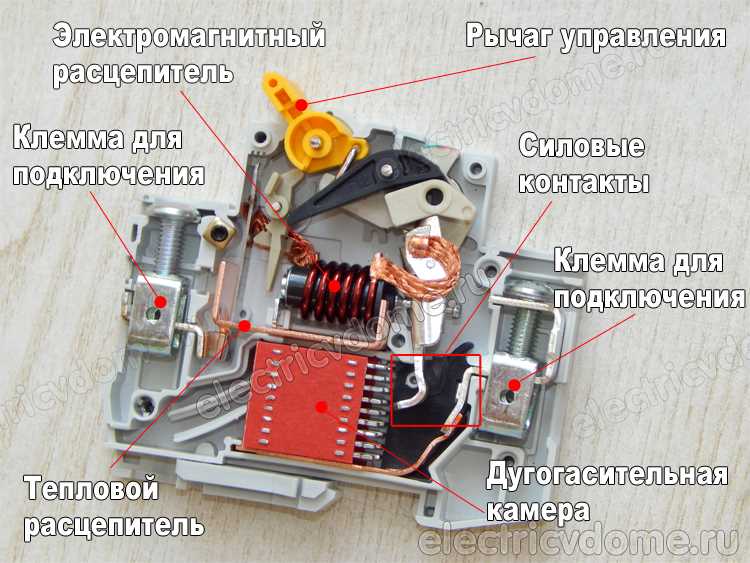

Тип отключения определяет, насколько быстро и при каком кратном превышении номинального тока автомат разорвёт цепь. Ошибка в подборе приводит либо к ложным срабатываниям, либо к повреждению проводки. Ниже перечислены ключевые показатели, которые нужно проверить перед покупкой.
- Ток мгновенного расцепления:
- кривая B – 3–5 × In, подходит для линий освещения и розеток без тяжёлых пусков;
- кривая C – 5–10 × In, оптимальна для бытовых двигателей (насосы, кондиционеры);
- кривая D – 10–20 × In, применяется при высоких пусковых токах (станки, компрессоры).
- Времятоковая характеристика: паспортная диаграмма показывает, за сколько миллисекунд устройство отключится при конкретной перегрузке; для холодильников и стиральных машин выбирайте модели с выдержкой не менее 1,5 с при 6 × In.
- Наличие электронного расцепителя: обеспечивает стабильную отсечку при колебаниях температуры, полезно в щитах с высокой плотностью оборудования.
- Тепловой дрейф: при +40 °C реальные уставки могут сместиться вверх на 10 %, что критично для длинных кабельных линий; ищите автоматы с классом 55 °C, если щит установлен на солнечном чердаке.
- Емкость отключения (Icu): в квартирных щитах достаточно 4,5 кА, для загородного дома с мощной вводной линией берите минимум 6 кА.
- Избирательность: чтобы верхний автомат не выбивал вместе с групповым, выбирайте устройство с классом selectivity III или ставьте селективные автоматы S‑серии.
Практические рекомендации по выбору:
- Для розеточной сети 16 А с суммарной нагрузкой до 3 кВт достаточно автомата 16 А, кривая B, Icu 4,5 кА.
- Электроплита 7 кВт: автомат 32 А, кривая C, Icu 6 кА, кабель 6 мм².
- Гаражный станок с двигателем 3 кВт и пусковым током 60 А: автомат 20 А, кривая D, Icu 10 кА.
- Если вводной кабель длиннее 25 м и прокладывается по улице, выбирайте автомат с электронным расцепителем и температурной компенсацией.
Проверка совпадения кривой отключения с характеристиками нагрузки позволяет минимизировать ложные срабатывания и обеспечить защиту кабеля по теплу и короткому замыканию.
Что важно знать о количестве полюсов автоматического выключателя
Для однофазных сетей 230 В обычно применяют однополюсные автоматы – они разрывают только фазу, оставляя нейтраль подключённой. Такой вариант компактен (1 модуль DIN‑рейки), но при обратной фазе‑нейтрали в розетке безопасность снижается. Если нужна полная изоляция, выбирают двухполюсный аппарат: он одновременно отключает фазу и нейтраль, исключая случайное напряжение на нагрузке и упрощая работы под напряжением.
При трёхфазном вводе (400 В) используются трёхполюсные автоматы для симметричных нагрузок (электроплиты, компрессоры). Если в системе требуется разрыв и нейтрали, ставят четырёхполюсный (3 фазы + N) выключатель: его общая расцепляющая балка гарантирует одновременное отключение всех проводников и предотвращает перекос фаз.
Коммутация всех проводников одним механизмом обеспечивает селективность: ток отсечки для каждой фазы одинаков, а время отключения синхронно. Это особо важно для электродвигателей и чувствительной электроники – потеря одной фазы без одновременного обрыва остальных ведёт к перегрузке и перегреву обмоток.
Чем больше полюсов, тем больше модулей занимает аппарат и тем выше его стоимость. Планируя щит, учитывайте длину DIN‑рейки: двухполюсный модуль удвоит, а трёх- или четырёхполюсный утроит либо учетверит занимаемое пространство. Нагрузка на бюджет тоже пропорционально возрастает.
Практический ориентир: для освещения обычно достаточно однополюсных устройств; розеточные группы и бойлер целесообразно защищать двухполюсными; при наличии трёхфазных потребителей устанавливайте отдельные трёх- или четырёхполюсные автоматы. Закладывайте запас на минимум два свободных модуля в щите – это позволит в будущем добавить ещё один полюс без переделки всей схемы.
Как выбрать автомат для защиты розеточной и осветительной группы
Для осветительной цепи чаще всего применяют провод сечением 1,5 мм², рассчитанный на длительный ток 14 А. Оптимальный номинал автомата – 6 А или 10 А типа B: он срабатывает мгновенно при токах более 30–50 А, исключая оплавление тонкого жилы и повреждение осветительных приборов с малым пусковым током.
Розеточные линии монтируются кабелем 2,5 мм², допустимая токовая нагрузка – 20–25 А. Практическое решение – автомат 16 А типа C: запас до коротковременных токов 80 А позволяет без ложных срабатываний включать приборы с высоким пусковым током (пылесосы, холодильники, микроволновые печи). Если в цепи планируются мощные обогреватели или кондиционеры, выбирают автомат 20 А при условии, что кабель ≥ 2,5 мм² и розеточная арматура рассчитана на 20 А.
Для обоих групп важно учитывать коэффициент спроса: одновременность нагрузки в быту редко превышает 0,5. Например, восемь розеток номинально дают 8 × 16 А = 128 А, но реальный ток не превысит 64 А, что укладывается в возможности автомата 16 А при распределении по фазам и группам.

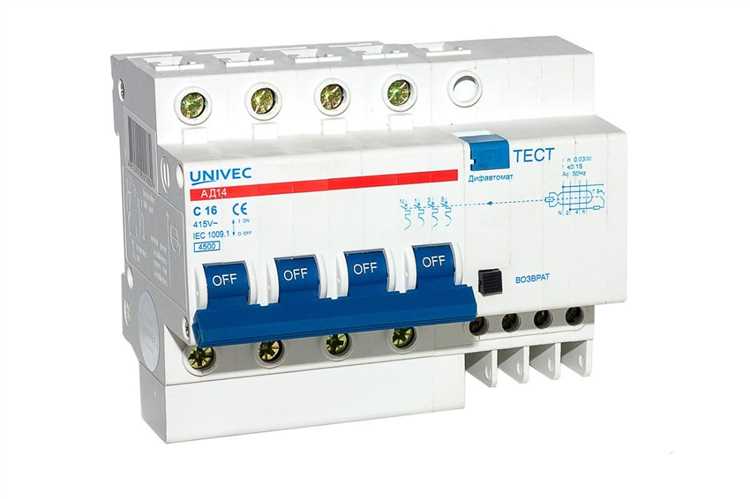

Добавляйте селективное УЗО 30 мА до групповых автоматов или комбинированные дифавтоматы (RCBO) одинакового номинала: это обеспечит защиту от токов утечки без усложнения щита. Вводите отдельно розеточную и осветительную секции – так при аварии одного контура второй останется работоспособным.
Проверяйте маркировку автомата: рабочая температура −25…+40 °C, коммутационная способность минимум 4,5 кА (для квартир) или 6 кА (для частного дома с длинной линией). Не экономьте на брендах с проверенными сертификатами – точность уставок напрямую влияет на безопасность электропроводки.
Можно ли комбинировать автоматы разных производителей в щитке

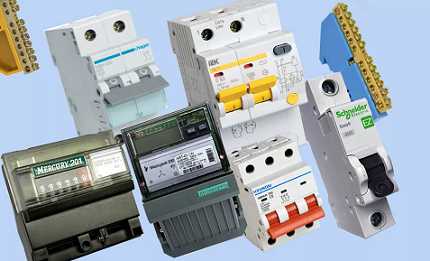

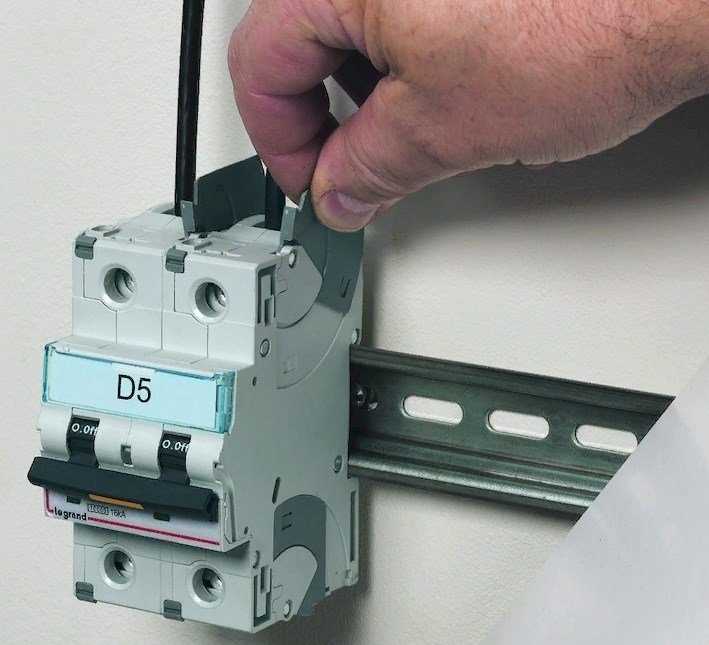

Корпусы модульных автоматов стандартизированы по ширине (18 мм на модуль) и посадке на DIN‑рейку, однако профиль защёлки, толщина клеммных пластин и шаг контактных площадок у разных брендов отличаются. При использовании фирменной гребёнки любая несовместимая геометрия приводит к неполному прилеганию гребня и росту переходного сопротивления на 20‑40 мкОм, что при токе 32 А даёт дополнительный нагрев свыше 25 °C. Для однопроводного подключения таких проблем нет, но общий шинный мост между разными марками применять нельзя.
Электрическая селективность гарантируется только внутри линейки одного производителя: их таблицы указывают сочетания автомат → автомат/УЗО, выдерживающие ток КЗ без ложного срабатывания. При смешивании брендов с одинаковыми характеристиками (тип С, 6 кА, 10 А) время‑токовые кривые могут расходиться до 30 %, поэтому выборочный (каскадный) отключающий эффект теряется, а авария может обесточить весь щит.
Сертифицированные испытания по ГОСТ IEC 60898‑1 и ГОСТ Р 50345 проводятся партиями, а не «сборной солянкой». Заводская гарантия аннулируется, если в одной гребёнке стоят чужие автоматы: производители прямо прописывают это в паспортах. При страховых случаях экспертиза фиксирует факт смешения и нередко отказывает в выплате.
Рекомендуется придерживаться одного бренда для каждой шинной группы. Если замена на «родное» изделие невозможна, подключайте «чужой» автомат отдельным проводом (Сu 4 мм² для токов до 63 А), выдерживая крутящий момент затяжки, указанный в паспорте (обычно 2,5 Н·м для винтов М5). После монтажа проверьте температурный режим тепловизором; рост выше 40 °C от фоновой температуры – повод пересобрать узел.
Категорически запрещено комбинировать автоматы разных производителей в составе механических связок (переключатели, рубильники) и многофазных групп с общими расцепителями: усилие синхронизации расцепителей калибруется под конкретную кинематику, и несоосность шестерён приводит к неполному отключению одной или нескольких фаз.
Итого: смешивать одиночные автоматы на одной DIN‑рейке допустимо лишь при индивидуальном подводе проводов, моментальном тесте тепловизором и полном понимании рисков. Для шинных мостов, селективных каскадов и многополюсных сборок предпочтительно единообразие производителя – это сохраняет заводские гарантии и повышает надёжность щита.
Как рассчитать количество автоматов для домашней электросети
Первый шаг – определить количество групп потребителей в доме. Обычно выделяют отдельные цепи для освещения, розеток, мощных бытовых приборов (плита, котел, бойлер) и специализированного оборудования (насосы, кондиционеры).
Для каждой группы назначается отдельный автоматический выключатель. Например, освещение обычно защищается одним или двумя автоматами, в зависимости от размера помещения и количества комнат.
Розеточные группы делят по зонам или по назначению. В квартире это могут быть розетки в гостиной, кухне, спальне. Для каждой группы выбирается автомат исходя из суммарной нагрузки и типа потребителей.
Мощные потребители требуют отдельного автомата с соответствующим номиналом. Например, для электрической плиты обычно устанавливается отдельный трёхфазный или однофазный автомат на 25–40 А, в зависимости от мощности.
Общее количество автоматов складывается из суммы групп: освещение + розетки + мощные приборы + дополнительные цепи. Для средней квартиры 2-3 комнат часто получается 6–10 автоматов.
Дополнительно учитывайте резерв на возможное расширение электросети и подключение новых устройств. Это позволит избежать переделок и обеспечит безопасность при увеличении нагрузки.
Для точного расчёта необходимо учитывать номинальные токи потребителей и суммарную мощность на каждой группе, а также коэффициент одновременности использования оборудования.
В итоге количество автоматов определяется функциональным разделением электросети на независимые линии, где каждая линия защищена по своему уровню нагрузки и безопасности.
Вопрос-ответ:
Какие параметры нужно учитывать при выборе номинального тока автоматического выключателя для дома?
Номинальный ток автомата должен соответствовать максимальной нагрузке, которую он будет защищать. Для каждой группы потребителей — освещения, розеток, бытовой техники — рассчитывается ток нагрузки исходя из мощности подключаемых устройств и длины проводки. Обычно для освещения выбирают автоматы на 6-10 А, для розеток — на 16-20 А, для мощных приборов (например, электроплиты) — 25-32 А и выше. При этом важно учитывать допустимый ток проводника, чтобы избежать его перегрева и повреждений.
Можно ли устанавливать в одном электрическом щитке автоматы разных производителей?
В техническом плане автоматы разных брендов часто совместимы, особенно если они имеют одинаковый тип монтажа и габариты. Однако рекомендуется использовать выключатели одной серии, чтобы избежать проблем с монтажом и обеспечить одинаковую характеристику срабатывания. Разные производители могут использовать отличающиеся материалы и конструкции, что влияет на надежность и срок службы. Если же приходится комбинировать, следует внимательно проверить все параметры и соблюсти требования к установке.
Как выбрать тип автоматического выключателя по характеристике срабатывания?
Автоматы имеют разные характеристики по времени отключения при перегрузке и коротком замыкании — типы B, C, D и др. Тип B подходит для бытовых нагрузок с небольшими пусковыми токами, например, освещения и розеток. Тип C рассчитан на устройства с умеренно высокими пусковыми токами, например, электроинструменты. Тип D используют для оборудования с большими пусковыми токами, таких как трансформаторы и двигатели. Выбор зависит от конкретного потребителя и особенностей сети.
Как определить, сколько автоматов нужно установить в домашнем электрощите?
Количество автоматических выключателей определяется количеством выделенных групп электроприемников, которые необходимо защитить отдельно. Обычно выделяют отдельные автоматы для освещения, розеток, крупной бытовой техники, кондиционеров и других энергоемких приборов. Также учитывается схема разводки электропроводки и требования к безопасности. Разделение на группы позволяет быстрее отключать неисправный участок, не обесточивая всю квартиру.
Что делать, если в доме установлены старые автоматы с устаревшими характеристиками?
Старые автоматические выключатели могут не обеспечивать должной защиты из-за износа или технических ограничений. Рекомендуется заменить их на современные устройства, которые имеют актуальные стандарты и повышенную надежность. При замене важно правильно подобрать номиналы и характеристики, а также провести проверку состояния проводки. Такая замена снизит риск аварий и повысит безопасность электросети в доме.
