Коллекторы в системе водоснабжения обеспечивают распределение потока воды от основного источника к нескольким потребителям. Их использование особенно актуально в частных домах с разветвлённой разводкой, а также в многоэтажных зданиях, где требуется равномерное давление в разных точках водоразбора.
Существует несколько конструктивных типов коллекторов: проходные, с отсекающими кранами, с регулирующей арматурой, с датчиками давления. Каждый из них предназначен для определённых задач. Например, модели с кранами позволяют отключать отдельные участки системы без полной остановки подачи воды, что особенно удобно при обслуживании сантехнических узлов.
Материалы изготовления варьируются от латуни и нержавеющей стали до полипропилена и сшитого полиэтилена. Металлические коллекторы отличаются долговечностью и устойчивостью к высокому давлению, но требуют защиты от коррозии. Полимерные модели легче и проще в монтаже, но подходят не для всех условий эксплуатации.
При выборе коллектора необходимо учитывать число подключаемых потребителей, рабочее давление системы, температурные параметры и возможность последующего расширения. Неправильный подбор элемента приводит к неравномерному давлению воды и перегрузке отдельных участков трубопровода.
Оптимальная схема подключения коллектора – с обратными клапанами, фильтрами грубой очистки и редукторами давления для предотвращения обратного тока и загрязнения системы. Такая комплектация повышает надёжность и ресурс водоснабжения в целом.

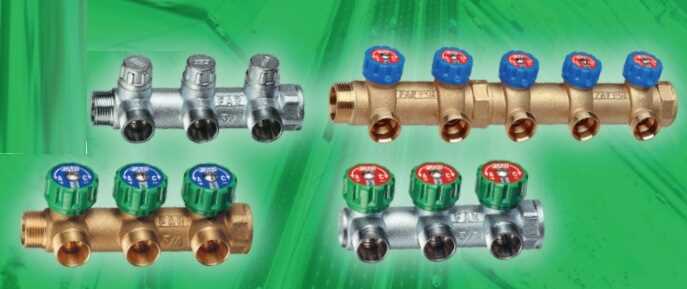

Коллекторы с запорной арматурой: когда выбирать и как подключать
Коллекторы с запорной арматурой устанавливаются в системах водоснабжения, где требуется независимое управление подачей воды к каждой линии. Они позволяют отключать отдельные участки без остановки всей системы, упрощают обслуживание и повышают надежность.
Выбор такого коллектора оправдан в следующих ситуациях:
- при организации распределения воды к нескольким точкам потребления (краны, смесители, бойлеры);
- в системах с повышенными требованиями к сервису и контролю (например, коттеджные и многоквартирные дома);
- при наличии оборудования, требующего периодического отключения (фильтры, бойлеры, водонагреватели);
- в случаях, когда требуется точная регулировка или отключение подачи воды без демонтажа трубопроводов.
При подключении коллектора с запорной арматурой необходимо соблюдать последовательность и технические требования:
- Установить фильтр грубой очистки перед коллектором для защиты арматуры от загрязнений.
- Обеспечить монтаж на жестком основании с возможностью легкого доступа к каждой запорной группе.
- Применять уплотнительные материалы (например, фум-ленту или паклю с пастой) строго по направлению резьбы.
- Использовать латунные или полипропиленовые фитинги, совместимые по диаметру и материалу с коллектором и трубами.
- Проверить герметичность всех соединений после монтажа, провести опрессовку системы до ввода в эксплуатацию.
На практике целесообразно выбирать модели с шаровыми кранами, так как они обеспечивают надежную и долговечную работу. Оптимальное количество выходов – от 3 до 6, что покрывает потребности стандартной бытовой разводки. При необходимости расширения используют коллекторы с возможностью каскадного подключения.
Особенности распределительных коллекторов с расходомерами
Распределительные коллекторы с расходомерами применяются в водоснабжении и системах отопления, где необходимо точное регулирование подачи воды по отдельным контурам. Конструкция таких коллекторов включает встроенные расходомеры, которые позволяют визуально контролировать объем протекающей жидкости на каждом выходе.
Основная особенность – наличие прозрачной колбы с подвижным индикатором, отображающим мгновенный расход в литрах в минуту. Это позволяет производить балансировку системы без дополнительных приборов. При правильной настройке достигается равномерное распределение давления между потребителями, что критически важно при сложной разводке.
Расходомеры чаще всего устанавливаются на подающем коллекторе, а на обратном контуре размещают термостатические или отсечные клапаны. Такая компоновка обеспечивает стабильную гидравлическую работу системы и предотвращает перегрузку отдельных контуров.
При выборе важно учитывать максимальный расход на каждый контур – большинство моделей рассчитаны на диапазон 0–5 л/мин. Для систем с высоким водопотреблением целесообразно использовать модульные коллекторы с возможностью установки расходомеров повышенной пропускной способности.
Подключение требует строго горизонтального расположения и обязательной предварительной промывки системы, чтобы избежать засорения рабочих каналов расходомеров. Установка фильтров грубой очистки перед коллектором – необходимое условие корректной работы измерительных элементов.
Эксплуатация таких коллекторов значительно облегчает техническое обслуживание системы и упрощает диагностику при падении давления или неравномерном распределении воды. Особенно эффективно применение в системах с тёплыми полами и распределёнными точками водоразбора.
Пластиковые или латунные коллекторы: в чем разница по назначению

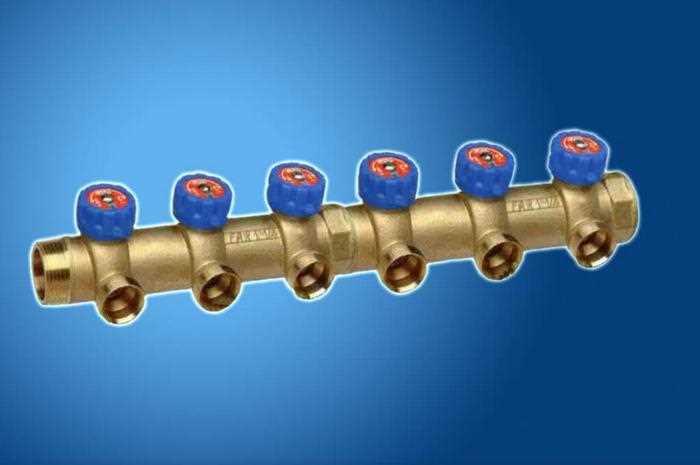

Латунные коллекторы чаще всего применяются в системах, где требуется высокая устойчивость к перепадам давления и температур. Они подходят для централизованного горячего водоснабжения и отопительных систем с высокой нагрузкой. Латунь выдерживает температуру до 110 °C и давление до 16 бар, не подвержена коррозии и устойчива к большинству примесей в воде, включая агрессивные соли и соединения хлора.
Пластиковые коллекторы изготавливаются из полипропилена, PEX или полиамида, армированного стекловолокном. Их основное применение – распределение холодной и умеренно горячей воды (до 95 °C) в частных домах и квартирах. Они легче, дешевле и удобнее в монтаже, особенно при скрытой разводке. Однако не рекомендованы для систем с температурными пиками или скачками давления.
Выбор между пластиком и латунью зависит от конкретных условий эксплуатации. Для отопительных контуров и бойлеров предпочтительнее латунь. Для разводки холодной воды и временных схем водоснабжения – пластик. При установке в бетонной стяжке пластиковые коллекторы выигрывают по технологичности и долговечности, в то время как латунные модели предпочтительнее при частом обслуживании и доступности соединений.
Применение коллекторов в открытых и закрытых системах водоснабжения
Коллекторы в открытых системах водоснабжения чаще всего используются для распределения холодной воды, подаваемой централизованно или из накопительных емкостей. Такие системы работают при атмосферном давлении, и коллектор в них выполняет функцию равномерного распределения потока на несколько потребителей. Чаще всего применяются пластиковые модели, устойчивые к коррозии и не требующие герметичных соединений.

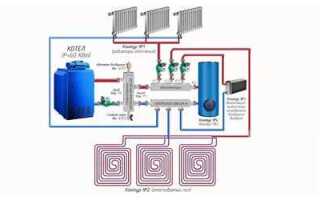

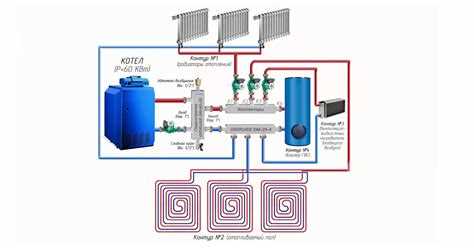

В закрытых системах коллекторы служат не только для распределения, но и для балансировки давления и температуры в различных контурах. Такие системы работают под давлением, часто с применением насосного оборудования, и требуют надежной герметизации. Используются латунные или нержавеющие коллекторы с возможностью установки регулирующей и запорной арматуры, термометров и расходомеров. Это особенно важно в многоэтажных зданиях и при наличии сложных разводок.
В закрытых системах важно учитывать гидравлические характеристики коллекторов: пропускную способность, диаметр выходов, допустимое давление. При проектировании распределения горячей воды рекомендуется использовать коллекторы с термостатическими клапанами, что обеспечивает устойчивую температуру на выходе независимо от колебаний в системе.
Для открытых систем ключевым параметром становится простота монтажа и устойчивость к загрязнениям. Здесь коллекторы нередко комплектуются механическими фильтрами грубой очистки для предотвращения попадания твердых частиц в потребительские устройства.
Выбор между открытым и закрытым типом системы определяет требования к материалу коллектора, наличию регулирующей арматуры и степени сервисного обслуживания. Неправильное соответствие может привести к снижению эффективности или аварийным ситуациям.

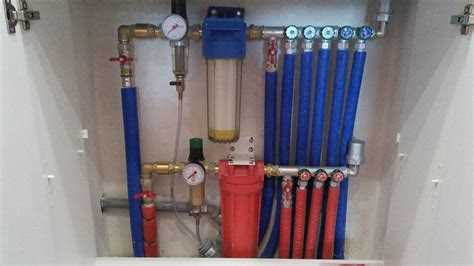

Модульные коллекторные блоки: преимущества при монтаже в шкафах
Модульные коллекторные блоки упрощают компоновку и установку водоснабжения в ограниченном пространстве монтажных шкафов. Основное преимущество – высокая степень заводской готовности. Блоки поступают в собранном виде с уже интегрированными элементами: воздухоотводчиками, сливными кранами, термометрами, расходомерами и запорной арматурой.
Корпус модулей адаптирован под стандартные размеры коллекторных шкафов (обычно глубиной 110–150 мм), что позволяет устанавливать их без доработок ниши и дополнительной изоляции. Жесткая фиксация на направляющих или монтажных планках обеспечивает устойчивость конструкции и предотвращает деформации при подключении труб.
Важное преимущество – возможность секционного наращивания. Это позволяет формировать блок под нужное количество контуров без избыточных элементов. Каждый модуль можно заменить или обслужить отдельно, не демонтируя всю систему. Такой подход особенно полезен в объектах с поэтапным вводом в эксплуатацию.
Встроенные отсекающие вентили сокращают время обслуживания, а наличие заранее рассчитанных межосевых расстояний ускоряет подключение трубопроводов. Совместимость с пресс-фитингами и резьбовыми соединениями делает блоки универсальными в применении.
Модульные коллекторы часто оснащаются звуко- и виброизоляционными прокладками, что снижает шум в шкафу при работе системы. Некоторые модели предусматривают крепления для маркировки контуров, что облегчает дальнейшее обслуживание.
Использование модульных коллекторных блоков позволяет сократить монтаж до 30–40 минут при стандартной разводке, по сравнению с раздельной сборкой, которая занимает в 2–3 раза больше времени. Это делает их оптимальным решением для квартирных и коттеджных систем водоснабжения.
Разделение коллекторов по числу выходов и сферу применения
Коллекторы водоснабжения классифицируются в первую очередь по количеству выходных патрубков, что напрямую влияет на их функциональность и область использования. Коллекторы с 2–4 выходами подходят для небольших систем с ограниченным количеством потребителей, например, в одноквартирных домах или хозяйственных помещениях. Их компактность облегчает монтаж и позволяет экономить место в шкафах или на стенах.
Средние по числу выходов коллекторы – с 5–8 ответвлениями – применяются в стандартных жилых домах или небольших коммерческих объектах. Такой диапазон выходов обеспечивает баланс между возможностями распределения воды и простотой обслуживания. Часто их оснащают расходомерами и запорной арматурой для контроля и регулировки расхода на каждом контуре.
Коллекторы с более чем 8 выходами предназначены для крупных систем водоснабжения, в многоэтажных домах, административных зданиях и производственных помещениях. Здесь важна модульность и возможность интеграции с системами автоматики. Часто такие коллекторы собираются из нескольких блоков, что упрощает расширение и ремонт системы без остановки всего водоснабжения.
При выборе коллектора по числу выходов необходимо учитывать специфику системы: тип потребителей, давление в сети, требуемый уровень контроля расхода и возможности монтажа. Рекомендуется ориентироваться на запас по выходам минимум 10–20% от текущих потребностей для будущего расширения без замены коллектора.
Как учитывать давление и температуру при выборе коллектора
При выборе коллектора для системы водоснабжения критично учитывать максимальное рабочее давление, которое может достигать в системе. Для бытовых систем давление обычно не превышает 6 бар, тогда как в промышленных и многоквартирных зданиях давление может достигать 10–16 бар. Коллекторы должны иметь маркировку с допустимым давлением, и необходимо выбирать изделия с запасом по прочности не менее 20% от максимального давления в системе.
Температурный режим также существенно влияет на выбор материала и конструкции коллектора. Для холодного водоснабжения достаточно коллекторов, рассчитанных на температуру до 40 °C. Для горячего водоснабжения коллектора должны выдерживать температуру не менее 90 °C, а для систем с циркуляцией горячей воды и возможными перепадами температуры – до 110–120 °C. Высокая температура требует использования металлов с повышенной термостойкостью или специальных полимеров, устойчивых к деформации и коррозии.
Важно учитывать, что при высоких температурах расширение материала коллектора увеличивается, что может вызвать деформацию и нарушение герметичности соединений. Рекомендуется предусматривать компенсаторы или использовать модульные конструкции с возможностью регулировки.
Выбирая коллектор, следует проверить соответствие его технических характеристик ГОСТам или международным стандартам, которые регламентируют давление и температурные показатели. Несоблюдение требований к давлению и температуре повышает риск протечек и преждевременного выхода оборудования из строя.
Таким образом, подбор коллектора должен основываться на четком анализе параметров давления и температуры в конкретной системе, чтобы обеспечить надежность и долговечность водоснабжения.
Вопрос-ответ:
Какие типы коллекторов чаще всего применяются в системах водоснабжения и чем они отличаются?
Основные виды коллекторов для водоснабжения включают пластиковые, латунные и стальные варианты. Пластиковые коллекторы отличаются коррозионной устойчивостью и легкостью, подходят для систем с низким давлением. Латунные обладают высокой прочностью и устойчивы к механическим нагрузкам, их часто используют в бытовых и коммерческих системах. Стальные коллекторы применяются в промышленных системах с повышенными требованиями к прочности и долговечности. Выбор зависит от условий эксплуатации, давления и типа воды.
Как правильно выбрать коллектор по количеству выходов для системы водоснабжения?
Количество выходов коллектора определяется числом точек водоразбора и планируемым количеством контуров в системе. Для небольших систем с несколькими потребителями обычно используются коллекторы с 2–4 выходами. В многоэтажных или сложных системах применяют коллекторы с большим количеством выходов — 6, 8 и более. При этом стоит учитывать возможность расширения системы и удобство обслуживания каждого контура. Иногда удобнее использовать несколько меньших коллекторов, чем один большой.
В чем преимущества модульных коллекторов при монтаже в шкафах и как это влияет на обслуживание системы?
Модульные коллекторы состоят из отдельных блоков, которые легко собираются и настраиваются в зависимости от конфигурации системы. При установке в шкафах они занимают меньше места и упрощают прокладку труб. Такая конструкция облегчает замену или ремонт отдельных модулей без демонтажа всего коллектора. Это сокращает время обслуживания и снижает риски протечек или ошибок при подключении.
Какие параметры давления и температуры необходимо учитывать при выборе коллектора для системы водоснабжения?
При подборе коллектора важно ориентироваться на максимальное рабочее давление в системе и температуру транспортируемой воды. Коллектор должен выдерживать давление с запасом, обычно 1,5–2 раза выше расчетного. Температурный диапазон зависит от материала: пластиковые коллекторы подходят для температур до 60 °C, латунные — до 90–100 °C, а стальные — выдерживают еще более высокие температуры. Несоответствие параметров может привести к деформации, протечкам и сокращению срока службы.
Как разделение коллекторов по числу выходов влияет на сферу применения в водоснабжении?
Количество выходов определяет возможности коллектора распределять поток воды на разные контуры или потребителей. Коллекторы с небольшим числом выходов применяются в жилых домах и квартирах, где количество потребителей ограничено. Коллекторы с большим числом выходов востребованы в коммерческих зданиях, коттеджных поселках и промышленных объектах, где система сложнее и требует более тонкого управления потоками. Правильный выбор позволяет оптимизировать распределение воды и снизить потери в системе.
Какие типы коллекторов используются в системах водоснабжения и чем они отличаются?
Коллекторы для водоснабжения бывают разных видов, которые отличаются конструкцией и областью применения. Основные типы — это распределительные коллекторы и коллекторы с запорной арматурой. Распределительные предназначены для равномерного распределения потока воды по разным направлениям, что позволяет одновременно обслуживать несколько потребителей. Коллекторы с запорной арматурой оснащены кранами или вентилями, позволяющими перекрывать отдельные участки системы для ремонта или регулировки. Кроме того, коллекторы различают по материалу изготовления — пластиковые, латунные, металлические — каждый из которых подходит для определённых условий эксплуатации, например, по давлению и температуре воды.
На что нужно обратить внимание при выборе коллектора для домашней системы водоснабжения?
При выборе коллектора важно учитывать несколько факторов. Во-первых, количество выходов — нужно определить, сколько точек водоразбора будет подключено. Во-вторых, материал коллектора должен соответствовать типу воды (горячая или холодная), температурному режиму и давлению в системе. Пластиковые коллекторы подходят для холодной воды и невысокого давления, а латунные или металлические — для горячего водоснабжения и повышенных нагрузок. Также стоит проверить наличие запорной арматуры, если планируется возможность отключения отдельных контуров без остановки всей системы. Наконец, важно оценить удобство монтажа и совместимость с существующими трубопроводами и фитингами.
