Какие приборы необходимы чтобы вычислить мощность электропотребителя

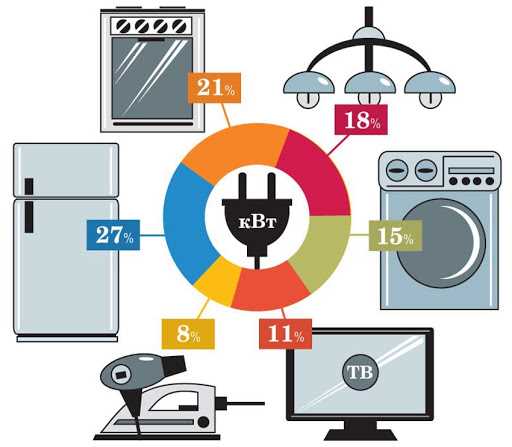

Точное измерение мощности электрических потребителей – ключевой элемент при проектировании, эксплуатации и диагностике электрических систем. Мощность определяется как произведение напряжения и тока с учётом коэффициента мощности, что требует использования специализированных приборов с высокой точностью и стабильностью показаний.

Для бытовых и промышленных нужд применяются разные типы измерительных приборов: от простых ваттметров до комплексных анализаторов качества электроэнергии. Приборы должны учитывать переменный характер нагрузки, фазовые сдвиги и гармонические искажения, особенно в системах с частотными преобразователями и электронными приборами.

Выбор прибора определяется диапазоном измеряемых мощностей, типом нагрузки (активной, реактивной или полной), точностью и условиями эксплуатации. Например, для оценки энергоэффективности часто применяют многофункциональные приборы с возможностью записи данных и интегрированным анализом параметров сети.

Как выбрать прибор для измерения активной мощности

Диапазон измеряемой мощности должен покрывать максимально возможную нагрузку устройства или системы. Учет нагрузки с большими пусковыми токами требует прибора с возможностью измерения пиковых значений и устойчивостью к перегрузкам.

Тип прибора выбирается исходя из характера электрической сети: для однофазных систем подходят ваттметры и универсальные мультиметры с функцией измерения мощности, в трехфазных сетях – специализированные трехфазные ваттметры или анализаторы качества электроэнергии.

Важно учитывать совместимость с формой сигнала: при наличии нелинейных нагрузок (например, инверторных устройств) необходим прибор с функцией True RMS для корректного измерения активной мощности.

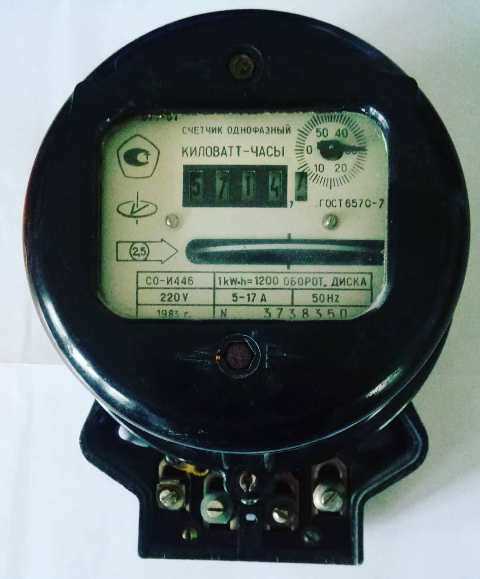

Дополнительным критерием служит удобство подключения – для временных измерений предпочтительны клещевые ваттметры с токовыми клещами, а для постоянного мониторинга – стационарные счетчики с выходом данных для дальнейшего анализа.

Рекомендуется выбирать приборы с сертификацией и соответствием международным стандартам, например, IEC 61557 или IEC 62053, что гарантирует корректность и надежность измерений.

Особенности измерения реактивной мощности прибором

Реактивная мощность возникает в цепях с индуктивными или емкостными нагрузками и характеризует энергию, которая колеблется между источником и нагрузкой без выполнения полезной работы. Для измерения реактивной мощности применяют специализированные приборы – ваттметры с реактивным подключением или многофункциональные анализаторы качества электрической энергии.

Ключевым параметром при измерении реактивной мощности является правильное определение фазового сдвига между током и напряжением. Прибор должен обеспечивать высокую точность фазировки, так как даже небольшая ошибка в угле приводит к значительным погрешностям в вычислениях реактивной мощности.

Реактивная мощность выражается в вольт-амперах реактивных (ВАр) и вычисляется как произведение эффективных значений напряжения и тока на синус угла сдвига фаз. Приборы для измерения часто используют методы прямого и косвенного определения, включая фазометрические преобразования и цифровую фильтрацию сигналов.

Особое внимание уделяется частоте измеряемого сигнала. Для промышленных сетей с частотой 50 или 60 Гц приборы калибруются под конкретные стандарты, что обеспечивает соответствие результатов нормативным требованиям.

При выборе прибора важно учитывать его класс точности и диапазон измеряемых токов и напряжений. Для точного анализа реактивной мощности в сетях с гармоническими искажениями рекомендуется использовать анализаторы с возможностью дискретного преобразования сигналов и спектрального анализа.

Важна также возможность синхронизации приборов с измерительными трансформаторами тока и напряжения для безопасного и корректного измерения в высоковольтных сетях. Применение приборов без учета этих особенностей ведет к ошибкам и неправильной интерпретации данных.

Для комплексного учета реактивной мощности часто используются приборы, которые одновременно измеряют активную, реактивную и полную мощность, а также коэффициент мощности, что позволяет проводить детальный энергетический аудит и оптимизацию электропотребления.

Использование мультиметра для определения мощности нагрузки

Мультиметр позволяет определить мощность нагрузки косвенным методом, измеряя ток и напряжение. Для этого устройство должно поддерживать измерение переменного или постоянного тока и напряжения в соответствующем диапазоне.

Сначала измеряется напряжение на нагрузке – мультиметр подключается параллельно потребителю. Затем измеряется ток нагрузки – мультиметр подключается последовательно в цепь. Для безопасности и точности важно использовать соответствующие разъёмы мультиметра и соблюдать полярность при измерениях постоянного тока.

Активная мощность рассчитывается по формуле P = U × I × cos φ, где U – напряжение, I – ток, cos φ – коэффициент мощности. При измерениях с бытовыми приборами cos φ часто неизвестен, поэтому для точного определения активной мощности мультиметр должен иметь функцию измерения коэффициента мощности или быть дополнен ваттметром.

Если мультиметр не оснащён функцией измерения коэффициента мощности, расчет ориентировочный и подходит для резистивных нагрузок (например, ламп накаливания, электроплит). Для индуктивных и ёмкостных нагрузок ошибка может превышать 20%.

Для повышения точности используют цифровые мультиметры с функцией «True RMS», которые корректно измеряют действующее значение переменного напряжения и тока, учитывая искажения сигнала.

При измерении мощности с помощью мультиметра важно учитывать максимально допустимые значения тока и напряжения, чтобы избежать повреждения прибора и обеспечить безопасность оператора.

Применение ваттметра в бытовых и промышленных условиях

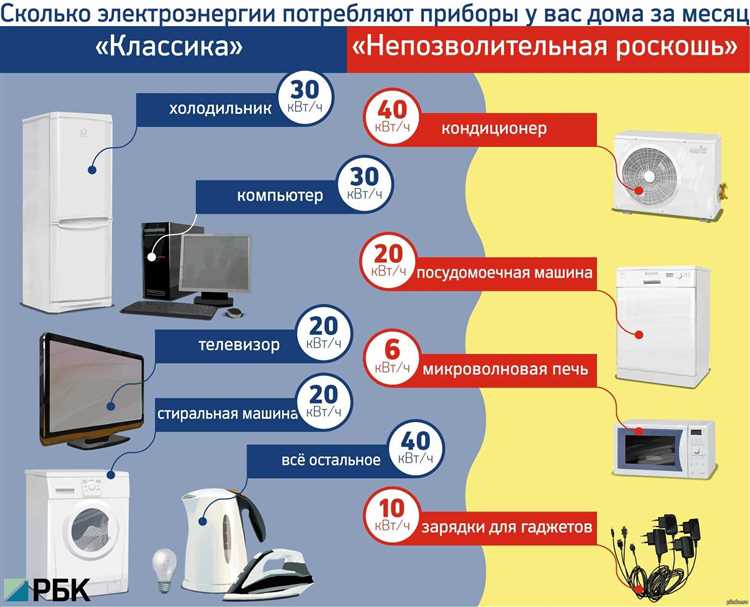

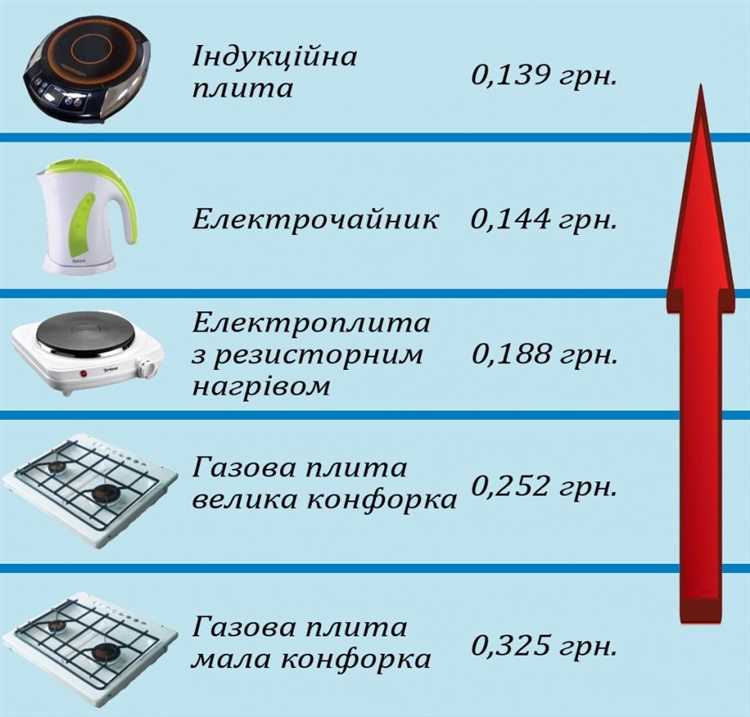

Ваттметр применяется для точного измерения активной мощности, потребляемой электрическими приборами и установками. В бытовых условиях его используют для оценки энергопотребления крупных бытовых устройств – кондиционеров, электрокотлов, стиральных машин и электроплит. Это позволяет контролировать расход электроэнергии и выявлять устройства с повышенным энергопотреблением, что способствует оптимизации расходов и предотвращению перегрузок сети.

В промышленных условиях ваттметры применяют для мониторинга и управления энергетическими процессами на производстве. Они устанавливаются на электрических цепях электродвигателей, насосов, станков и других потребителей для контроля реальной мощности, выявления сбоев и предотвращения аварийных ситуаций. Приборы с функцией интегрирования позволяют собирать данные о потреблении за длительные периоды, что важно для анализа энергоэффективности оборудования.

Для повышения точности измерений в промышленности используют ваттметры с цифровым выходом и возможностью подключения к системам автоматизации (SCADA, DCS). В таких системах измеренные данные передаются в режиме реального времени, что обеспечивает оперативный контроль и возможность корректировки режимов работы оборудования.

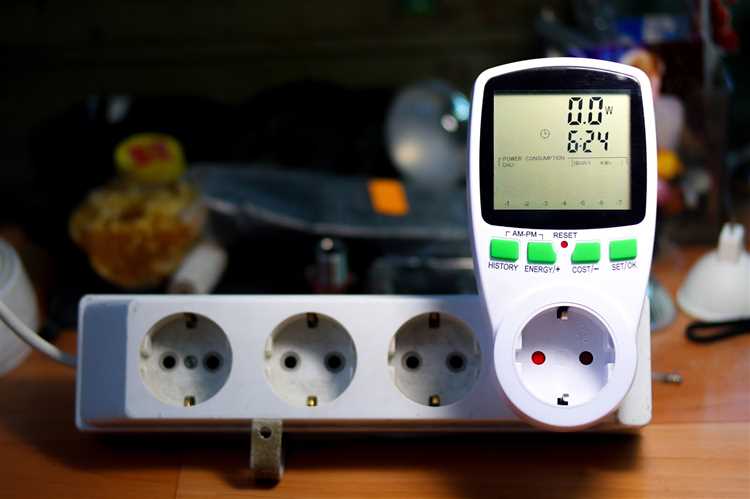

В бытовой сфере широко распространены портативные ваттметры, подключаемые напрямую в розетку. Они просты в использовании и дают быстрые показатели потребляемой мощности, что удобно для диагностики энергопотребления отдельных приборов без вмешательства в электропроводку.

Для корректной работы ваттметра необходимо учитывать параметры сети – напряжение, частоту, наличие гармоник. В промышленных сетях с большими искажениями синусоиды применяют специализированные приборы с компенсацией погрешностей, что повышает точность измерений.

Методы измерения мощности трехфазных электрических систем

Для измерения мощности в трехфазных системах применяются методы прямого и косвенного измерения. Прямой метод основан на использовании многопараметрических приборов, способных одновременно фиксировать напряжение, ток и угол сдвига фаз.

Одним из распространенных способов является метод трех ваттметров, при котором устанавливаются три ваттметра, каждый из которых подключается к одной из фаз и нейтрали либо между фазами, в зависимости от схемы подключения (звезда или треугольник). Суммирование показаний всех трех ваттметров дает полную активную мощность.

В системах с нейтралью часто применяют метод двух ваттметров. При равномерной нагрузке и симметричной системе суммарное показание двух ваттметров соответствует полной мощности. Однако при несимметричных нагрузках требуется учет знаков и величин измерений для корректного определения мощности.

Для определения реактивной мощности используют комбинацию ваттметров и варметров, либо специализированные трехфазные реактивные измерители. Реактивная мощность в трехфазной системе рассчитывается через векторную разницу между полной и активной мощностями.

Современные цифровые анализаторы параметров сети измеряют активную, реактивную и полную мощности, фиксируя значения мгновенно и вычисляя средние показатели за выбранный интервал времени. Они используют встроенные алгоритмы для компенсации фазовых сдвигов и искажений синусоидального сигнала.

При косвенных методах измерения применяют преобразователи тока и напряжения, подключаемые к анализаторам, которые рассчитывают мощность на основе измеренных параметров. Такой подход предпочтителен для высоковольтных и мощных установок, где прямое подключение ваттметров невозможно.

Для точного измерения мощности важно учитывать характеристики нагрузки, тип системы (звезда, треугольник), наличие гармоник и баланс фаз. В промышленности рекомендуют использование приборов с классом точности не ниже 0,5 для активной и 1,0 для реактивной мощности.

Таким образом, выбор метода измерения зависит от схемы подключения, требований к точности и специфики нагрузки. Комбинированное применение методов и современных цифровых приборов обеспечивает надежные и информативные данные для анализа трехфазных систем.

Погрешности и точность измерительных приборов мощности

Точность измерения мощности определяется классом точности прибора, который указывает максимальное относительное отклонение результата от истинного значения. Для ваттметров и анализаторов мощности распространены классы точности 0,1; 0,2; 0,5 и 1,0. Чем ниже класс, тем выше точность.

Основные источники погрешностей в измерениях мощности:

• Погрешность измерения тока: возникает из-за сопротивления и индуктивности токовых цепей, влияющих на фазовый сдвиг и амплитуду сигнала.
• Погрешность измерения напряжения: связана с точностью напряженковых цепей и их влиянием на фазу и амплитуду.
• Фазовая погрешность: сдвиг фаз между током и напряжением влияет на расчет активной и реактивной мощности, особенно критична для реактивной мощности.
• Нелинейность преобразователей и АЦП: искажения формы сигнала приводят к неправильному учету гармоник и пиков.
• Температурные изменения: меняют параметры элементов прибора, влияя на стабильность показаний.
• Электромагнитные помехи: создают шумы, приводящие к флуктуациям и нестабильности результатов.

Для повышения точности измерений рекомендуется:

1. Использовать приборы с классом точности не хуже 0,2 для промышленных применений и 0,1 – для лабораторных исследований.
2. Регулярно проводить калибровку и поверку измерительных устройств в аккредитованных центрах.
3. Применять токовые трансформаторы и делители напряжения с минимальными фазовыми сдвигами и высокой линейностью.
4. Учитывать условия эксплуатации: избегать перегрева и воздействия сильных электромагнитных полей.
5. Использовать цифровые анализаторы мощности с встроенной фильтрацией помех и компенсацией искажений.

Точность измерения суммарной мощности в трехфазных системах зависит от правильности подключения и согласования приборов с нагрузкой. Ошибки подключения могут привести к систематическим погрешностям до 5% и более.

Контроль и минимизация перечисленных погрешностей обеспечивают достоверность измерений и позволяют принимать корректные решения по энергопотреблению и оптимизации работы электрооборудования.

Подключение и настройка приборов для измерения мощности

Для точного измерения мощности электрического потребителя необходимо правильно выполнить подключение и настроить приборы с учётом типа нагрузки и схемы электропитания.

Основные этапы подключения:

• Выбор точки подключения. Для однофазных систем приборы подключают последовательно с нагрузкой, замеряя ток через амперметр и напряжение на нагрузке.
• В трехфазных системах применяют три ваттметра или специализированные трехфазные измерители с токовыми и напряженческими трансформаторами.
• Подключение токовых клещей или токовых трансформаторов осуществляется на фазных проводах, при этом необходимо соблюдать направление обмоток для корректного измерения.
• Напряжение подается напрямую с соответствующих фазных проводов на входы напряжения прибора.
• В цепях с высоким напряжением и током обязательна установка защитных устройств и правильная изоляция мест подключения.

Настройка приборов включает следующие операции:

1. Калибровка нуля на приборах с аналоговыми индикаторами перед измерением.
2. Выбор диапазона измерений, исходя из максимальных значений напряжения и тока в цепи.
3. Установка коэффициентов трансформации для токовых и напряженческих трансформаторов в настройках прибора.
4. Проверка синхронизации фазы токовых и напряженческих цепей для предотвращения ошибок фазового сдвига.
5. При цифровых приборах настройка параметров фильтрации и усреднения для снижения влияния гармоник и помех.

Дополнительные рекомендации:

• Всегда проверять исправность и целостность соединений перед включением нагрузки.
• Использовать экранированные кабели для минимизации помех на длинных линиях.
• В условиях нестабильного питания и высокой частоты гармоник применять приборы с функцией анализа формы сигнала.
• Соблюдать требования техники безопасности при работе с электроустановками.

Использование цифровых анализаторов энергии для контроля потребления

Цифровые анализаторы энергии предназначены для точного измерения и мониторинга параметров электропотребления: активной, реактивной и полной мощности, а также коэффициента мощности и потребляемой энергии. Они позволяют фиксировать данные в режиме реального времени с высокой частотой дискретизации, что обеспечивает детальный анализ нагрузки.

Подключение анализаторов осуществляется через токовые и напряженческие трансформаторы, что позволяет использовать приборы в сетях с высоким напряжением и током без прямого контакта с высоковольтными линиями. Для трехфазных систем рекомендуются модели с возможностью измерения по всем трем фазам одновременно, что обеспечивает точность определения баланса нагрузок.

Важным аспектом является наличие встроенной памяти и интерфейсов связи (RS-485, Ethernet, Wi-Fi), позволяющих собирать данные в автоматизированных системах учета и диспетчеризации. Рекомендуется выбирать приборы с поддержкой протоколов Modbus или BACnet для интеграции в существующие системы управления энергопотреблением.

Использование цифровых анализаторов способствует выявлению пиковых нагрузок, скрытых потерь и неэффективных режимов работы оборудования. На основании собранных данных можно проводить корректировку графиков потребления, внедрять энергосберегающие меры и оптимизировать тарифы на электроэнергию.

Регулярный анализ результатов позволяет контролировать качество электропитания, выявлять гармонические искажения и нарушения синхронизации фаз. В промышленных условиях это снижает риск выхода из строя дорогостоящих устройств и сокращает эксплуатационные затраты.

Для обеспечения корректности измерений следует периодически выполнять калибровку и проверку анализаторов, а также использовать приборы с заявленной точностью не ниже класса 0.5 для промышленных задач и 1.0 для бытовых применений.

Цифровые анализаторы энергии являются незаменимыми инструментами в системах энергоаудита и контроля, позволяя повысить прозрачность и управляемость энергопотребления на всех уровнях эксплуатации.

Вопрос-ответ:

Какие основные типы приборов используются для измерения мощности электрических потребителей?

Для измерения мощности применяются различные приборы, включая ваттметры, мультиметры с функцией измерения мощности, анализаторы качества электроэнергии и специализированные энергомониторы. Ваттметры обычно используются для прямого измерения активной мощности, тогда как анализаторы позволяют получать комплексные данные о потреблении, включая реактивную и полную мощность. Мультиметры с функцией измерения мощности подходят для оценки мощности в небольших нагрузках или для проверки устройств в бытовых условиях.

Как правильно подключить прибор для измерения мощности к трехфазной системе?

Подключение приборов к трехфазной системе требует точного соблюдения последовательности и фазировки проводов. Обычно для этого применяют трансформаторы тока и напряжения, которые позволяют безопасно измерять параметры высокого напряжения и тока. Перед подключением важно определить схему соединения — звезда или треугольник — и учесть полярность подключаемых трансформаторов. Также важно соблюдать требования по изоляции и обеспечить надежное заземление для безопасности и корректности измерений.

Какие факторы влияют на точность измерений мощности прибором?

Точность измерения зависит от качества самого прибора, условий эксплуатации и правильности подключения. Наличие искажений в форме сигнала, колебания напряжения и тока, а также влияние электромагнитных помех могут привести к ошибкам. Дополнительно, выбранный диапазон измерения и класс точности прибора существенно влияют на результат. Для повышения точности рекомендуется использовать калиброванные приборы и минимизировать влияние внешних факторов, таких как вибрации и температурные перепады.

Можно ли использовать мультиметр для оценки мощности бытовых электроприборов, и насколько это удобно?

Мультиметр с функцией измерения мощности подходит для оценки потребления относительно маломощных устройств. Обычно для этого измеряют ток и напряжение, а затем рассчитывают мощность вручную, умножая эти значения и учитывая коэффициент мощности. Такой способ подходит для бытовых приборов с простыми нагрузками, но требует навыков и дополнительных расчетов. Для более точных и удобных измерений лучше использовать специальные приборы, которые автоматически показывают мощность, что позволяет избежать ошибок и сэкономить время.
