Даже 0,15 мм перекоса при склейке щита вынуждает снимать до 5 % материала на последующей калибровке. Поэтому критерий № 1 – жёсткость рамы и равномерность давления. Для брусковых струбцин стоит ориентироваться на стальное или чугунное «горячекованое» основание с изгибом не более 0,2 мм под нагрузкой 500 кг f; алюминиевые шины допустимы только при заготовках до 16 мм толщиной.
Усилие прижима подбирают из расчёта 10–14 кг f / см² клеевого шва: для двери из дуба площадью 0,25 м² потребуется пара F-образных струбцин, способных выдавать не менее 350 кг f каждая. Быстрозажимные модели удобны при шаблонной сборке, но их фактический предел – 200 кг f, поэтому они подходят лишь для сосновых или МДФ‑деталей.
Рабочая глубина губок должна превышать толщину детали хотя бы на 40 %, иначе давление сместится к краю и вызовет «бочку». Для ламелей и мебельных щитов оптимальны трубные струбцины с переменной базой: их глубину легко увеличить, установив трубу ¾″ длиной до 2 м, сохранив при этом усилие свыше 800 кг f.
Минимальный комплект для бытовой мастерской: четыре F‑образных струбцины на 600 мм для рамок, две трубные на 1500 мм для щитов и столешниц, плюс пара быстрозажимных 300 мм для прихваток. Такое сочетание закрывает 90 % типовых задач, позволяя удерживать геометрию изделия в пределах ±0,2 мм без дорогостоящих пресов.
Какие типы струбцин лучше подходят для склейки щитов

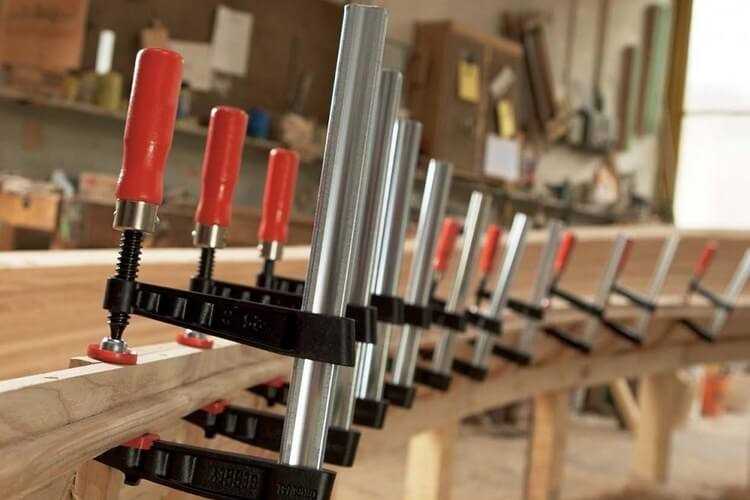

Для равномерного сжатия по всей ширине щита оптимальны параллельные штанговые струбцины (parallel‑jaw). Усилие до 7 000 Н на одну точку при ширине губок 80–90 мм позволяет добиться давления 0,7–1,0 Н/мм², достаточного для дуба и ясеня. Жёсткая двутавровая шина исключает прогиб при пролёте 1 000 мм, поэтому калибрование щита после склейки сводится к минимальной шлифовке.
Трубные (pipe) струбцины стоят дешевле при той же тяге 4 500–6 000 Н, но требуют ровной стальной трубы ¾″. Для рядового цеха это хороший модульный вариант: резьбовые муфты позволяют собрать прижим любой длины, что удобно при склейке столешниц >1 200 мм. Минус – округлый корпус оставляет слабое пятно контакта, поэтому между трубой и заготовкой обязательно прокладывают рейку‑проставку толщиной 12–15 мм.

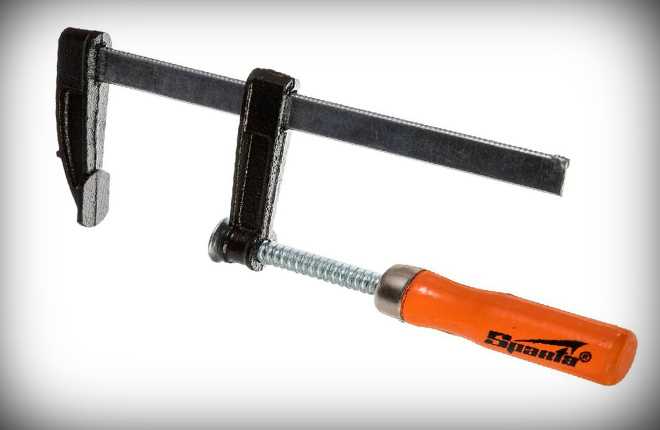

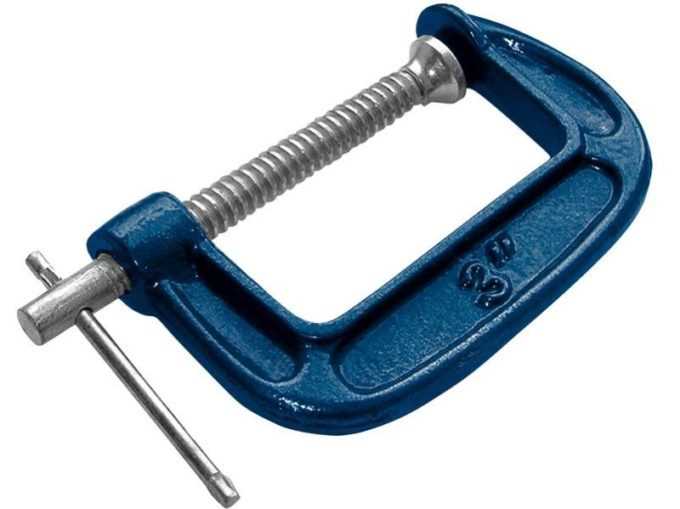

F‑образные винтовые струбцины уместны как вспомогательные. Усилие 2 500–3 500 Н достаточно, чтобы закрыть зазор, пока тяжёлая штанговая пара выставляется окончательно. Выбирайте модели с рельсовой шиной 25 × 6 мм: тонкая шина прогибается, и край щита «уходит» выше центра.
Клинья‑струбцины (sash‑clamp wedges) полезны при серийной склейке узких ламелей: пара клиньев на каждые 200 мм длины обеспечивает быстрое давление без винта. Однако контролировать крутящий момент сложно, поэтому их используют только для мягкой древесины хвойных пород, где требуется 0,2–0,5 Н/мм².
Размещайте струбцины с шагом 150–200 мм, чередуя их сверху и снизу, чтобы уравновесить крутящий момент. При ширине щита 600 мм достаточно четырёх штанговых и двух F‑образных страховочных прижимов. Для щитов из древесины с влажностью >12 % добавьте на каждый метр по одной дополнительной трубной струбцине, чтобы компенсировать выдавливание клея в первые 10 минут полимеризации.

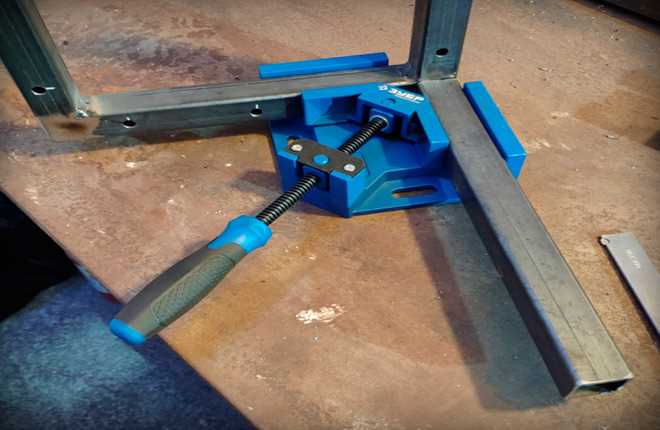

Чем руководствоваться при подборе струбцин для угловых соединений
Точность 90 градусов – первый критерий. Проверяйте паспортное отклонение: надёжные угловые струбцины удерживают детали с погрешностью не более ±0,2°. Для рамных конструкций, где шов будет отделан лаком, отклонение свыше 0,3° создаёт видимую щель.
Глубина захвата обязана перекрывать половину ширины заготовки, иначе давление уйдёт к краю и угол «уплывёт». Для коробов 400 мм берите губки не мельче 60 мм; для мебельных царг 60 × 20 мм достаточно 35–40 мм.
Материал корпуса влияет на стабильность геометрии: литой алюминий весит в 1,5 раза меньше стали, но теряет жёсткость при ударной нагрузке. Для одиночных проектов подойдёт лёгкий сплав; при серийном производстве лучше стальная рама с закалённой втулкой винта.
Система позиционирования: пружинный фиксатор упрощает установку, но даёт люфт до 0,1°. Для высокоточных фасадов используйте модели с кулачковым прижимом или двумя винтами – они убирают перекос и не требуют подкладок.
Совет: держите набор минимум из четырёх угловых струбцин одинаковой серии; смешение моделей с различным усилием и пятном контакта приводит к асимметричному натяжению и вызывает диагональное скручивание рам.
Как выбрать струбцины для фиксации при сборке мебельных рам
Если рамка включает притвор или шип‑паз длиной свыше 15 мм, разумнее выбрать винтовые угловые струбцины с плавающими губками: они удерживают детали в одной плоскости и допускают «подтяжку» на 2‑3 мм без смещения оси. Убедитесь, что винтовая пара имеет трапециевидную резьбу с шагом 2,5 мм – крутящий момент не превышает 18 Н·м, поэтому древесина не раздавится даже при плотной посадке шипа.
Для рам стороной более 600 мм добавляйте стяжную ленту с угловыми блоками: лента компенсирует диагональный перекос, а блоки перераспределяют нагрузку на углы. Выбирайте полиэстер с удлинением не более 6 % при нагрузке 1 т – после высыхания клея геометрия останется неизменной.
Отслеживайте жёсткость балки. Алюминиевый профиль 30 × 5 мм прогибается на 1 мм при 300 кг·см, тогда как стальная труба 25 × 2 мм даёт всего 0,3 мм прогиба при том же усилии. Сталь точнее, но алюминий ускоряет цикл зажим‑снятие приблизительно на 20 % благодаря меньшей массе.
Защитные накладки обязательны: полиуретановые башмаки толщиной 3 мм предотвращают вмятины и очищаются спиртом после эпоксидов. Испытания Шведского института дерева показали, что твёрдые щёчки снижают риск отпечатка волокон на 60 % по сравнению с прямым контактом металла и древесины.
Прижимайте длинные стороны первой парой струбцин, затем подтягивайте короткие с шагом 120 мм между винтами. Диагональное расхождение более 1 мм на 500 мм – сигнал к перераспределению нагрузки. Динамометрический ключ облегчает обучение: 15 Н·м для мягких пород, 20 Н·м для дуба и ясеня.

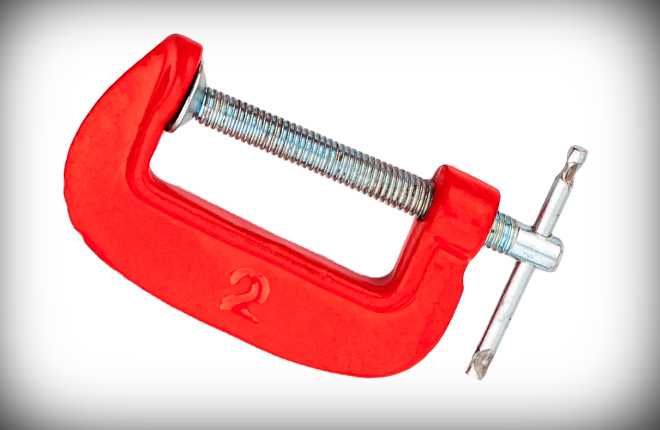

Почему важно учитывать усилие зажима при подборе инструмента
Давление в клеевом шве напрямую зависит от силы, с которой струбцина прижимает детали. Для большинства соединений из твёрдых пород древесины оптимально 0,8–1,2 Н/мм², для мягких – достаточно 0,5–0,7 Н/мм². Это означает, что при склеивании щита из дуба площадью 300 × 200 мм (60 000 мм²) понадобится не менее 48 кН, то есть четыре F‑струбцины по 12 кН каждая.
- Недостаточная сила приводит к неполному контакту поверхностей, капиллярному голоданию клея и снижению несущей способности на 20–35 %.
- Избыточная сила сплющивает волокна, увеличивает риск кольцевого растрескивания и после высыхания вызывает «обратную пружину», особенно в ясеневых и буковых деталях.
- Правильное давление выравнивает клей по всей площади, минимизирует толщину шва до 0,1–0,15 мм и обеспечивает максимальную адгезию.
Проверяйте паспортные данные инструмента: у винтовых F‑струбцин усилие колеблется от 5 до 14 кН, у трубных систем – до 20 кН, а у быстрозажимных моделей редко превышает 3 кН. Если величина не указана, ориентируйтесь на диаметр винта: шаг резьбы М10 с качественной ручкой развивает около 7 кН при моменте 10 Н·м.
- Определите площадь контакта (мм²).
- Умножьте на рекомендуемое давление для породы.
- Разделите полученное значение на паспортное усилие выбранного типа струбцин – получится минимальное количество штук.
Для серийного производства используйте динамометрические насадки или храповый привод, позволяющий повторяемо затягивать каждую струбцину до заданного момента. В мастерской достаточно маркерных рисок на рукоятке, чтобы не превысить 1 ¼ оборота после первого контакта – этого хватит для 90 % клеевых операций.
Какие материалы и конструкции губок предпочтительнее для точной работы
Механическая стабильность основного материала. Для базовой геометрии губок требуются сплавы с минимальной ползучестью: серый чугун – предельная деформация ≤ 0,02 мм при усилии 10 кН или закалённая углеродистая сталь 40Х – твёрдость 50‑54 HRC. Оба варианта выдерживают циклическое сжатие без потери параллельности, что критично при склейке калиброванных щитов.
Фрезерованная параллельность. На высокоточных F‑образных и корпусных струбцинах предпочтителен шлифованный фас у губок с отклонением не более ± 0,05 мм по ГОСТ 2789‑73. Такой допуск гарантирует равномерное распределение давления по всей площади контакта, исключая точечные перегрузки и перекосы рам.
Съёмные накладки для защиты заготовки. Для твёрдых пород (дуб, ясень) применяют полиуретановые колодки Shore A ≈ 90 – они гасят до 20 % ударных пиков и предотвращают отпечатки резьбы винта. Для мягких ламелей и шпона эффективны жёсткие корковые прокладки толщиной 3 мм: коэффициент трения 0,55 уменьшает сдвиговые деформации, а пористая структура бережёт шпон от вдавливания.
Плавающие (сферические) опоры. В угловых струбцинах шаровое крепление передней губки допускает отклонение до 7° без потери площади прижима. Это устраняет напряжения в косых шипах и обеспечивает плотное прилегание даже к фаскам с лёгкой конусностью.
Глубокая посадка (deep‑throat). Для рам шириной 300‑350 мм выбирают губки глубиной ≥ 120 мм. Чем дальше центр усилия от кромки, тем меньше вероятность искривления профиля доски; расчёт показывает, что при смещении нагрузки от кромки к центру на 30 % прогиб уменьшается вдвое.
Параллельные фаски без конусности. Корпусные струбцины с синхронизированным рычажно‑винтовым механизмом удерживают параллельность губок при давлении до 8 кН. Это особенно важно при торцевом сращивании, где даже 0,1 мм разницы вызывает ступеньку, видимую после шлифовки.
Антискользящие насечки. Микрорельеф 0,2 мм в продольном направлении на стальных губках увеличивает коэффициент трения на 15 % без риска оставить следы на древесине, если используется промежуточная прокладка. Это стабилизирует заготовку при точном совмещении фрезерованных кромок.
Что учитывать при выборе длины и глубины захвата струбцины
Длина захвата струбцины определяет максимальное расстояние между губками, которое инструмент способен зажать. Для столярных работ рекомендуется выбирать струбцины с длиной захвата минимум на 20-30% больше типичных размеров собираемых деталей. Это позволит эффективно фиксировать крупные заготовки без необходимости менять инструмент.
Глубина захвата – расстояние от губок до направляющей планки – критична при работе с рамами и угловыми соединениями. Оптимальная глубина захвата должна обеспечивать доступ к месту склейки или крепления без ограничения движения инструмента. Для рамных конструкций глубина от 50 до 80 мм считается универсальной, но для нестандартных изделий стоит ориентироваться на индивидуальные габариты.
При выборе длины и глубины захвата важно учитывать толщину и форму заготовок. Толстые детали требуют струбцин с большой длиной захвата и широкой губкой, чтобы обеспечить равномерное давление и избежать деформаций. Узкие и плоские детали нуждаются в меньшей глубине, чтобы не мешать доступу к поверхности.
Для точной столярной сборки предпочтительны струбцины с плавной регулировкой длины захвата и надежным механизмом фиксации, позволяющим быстро менять положение губок без потери силы зажима. Глубина захвата должна обеспечивать стабильность фиксации, исключая люфт и смещение деталей в процессе работы.
Практическим ориентиром является выбор струбцины с длиной захвата на 10-15% превышающей максимальный размер заготовок и глубиной захвата, позволяющей максимально близко фиксировать место соединения без помех для инструмента и рук мастера.
Вопрос-ответ:
Как подобрать струбцины по размеру для разных видов столярных работ?
Размер струбцины выбирают в зависимости от габаритов и формы деталей, которые нужно зафиксировать. Для небольших изделий достаточно струбцин с длиной захвата около 100–150 мм. Для больших щитов или рам потребуется инструмент с захватом от 300 мм и более. Также стоит учитывать глубину захвата — она должна позволять охватить детали толщиной и шириной, с которыми планируется работать. Неправильно подобранный размер снижает удобство и точность сборки.
Какие типы струбцин лучше использовать при склейке мебельных щитов?
Для склейки щитов обычно используют винтовые или трубные струбцины с равномерным усилием прижима. Они позволяют распределить давление по всей поверхности, избегая деформаций. Особое внимание стоит уделять струбцинам с широкими губками или дополнительными накладками, которые не оставляют следов на древесине. Иногда применяют специальные клеевые струбцины, которые обеспечивают быстрый и равномерный прижим по всей площади.
Как влияет усилие зажима струбцины на качество столярной сборки?
Оптимальное усилие зажима обеспечивает плотное прилегание деталей без смещения и появления зазоров. Если давление слишком слабое, соединение получится ненадежным, что приведёт к потере прочности. С другой стороны, чрезмерное усилие может привести к деформации или повреждению материала, особенно если древесина мягкая. Поэтому важно выбирать струбцины, у которых сила прижима регулируется и соответствует конкретному типу работ.
Какие материалы губок струбцин предпочтительнее для точной работы с древесиной?
Для точной столярной работы лучше выбирать губки из дерева, мягкого пластика или с резиновыми накладками. Эти материалы уменьшают риск повреждения поверхности деталей, предотвращают появление вмятин и царапин. Металлические губки без покрытия подходят для грубых работ, но не рекомендуются для аккуратной сборки, где важен внешний вид и сохранность материала.
Как правильно использовать струбцины, чтобы избежать перекосов при сборке рам и корпусов?
Для предотвращения перекосов необходимо равномерно распределять струбцины по всей длине или периметру соединения. Прижим следует выполнять постепенно, чередуя стороны, чтобы детали не смещались в процессе. Кроме того, желательно контролировать углы с помощью угольника и проверять плоскость с уровнем. Использование нескольких струбцин разного типа — например, угловых и трубных — помогает зафиксировать конструкцию более надежно и без деформаций.
Какие типы струбцин лучше подходят для точной столярной сборки с минимальными деформациями заготовок?
Для точной столярной сборки обычно выбирают струбцины с равномерным распределением давления и мягкими губками. Например, F-образные струбцины с широкими губками хорошо подходят для плоских деталей, так как обеспечивают стабильный прижим без повреждений поверхности. Также полезны винтовые струбцины с возможностью плавной регулировки усилия зажима — это помогает избежать излишнего давления и деформации. Если нужно работать с тонкими или деликатными материалами, рекомендуется использовать специальные прокладки из мягкой древесины или пластика, которые накладывают на губки. Такие меры сохраняют форму и внешний вид заготовок, обеспечивая аккуратность сборки.
На что следует обращать внимание при выборе длины и глубины захвата струбцины для столярных работ?
Длина захвата струбцины определяет максимальное расстояние между губками, то есть размер деталей, которые можно зажать. При выборе длины важно учитывать габариты будущих заготовок и возможности будущих проектов, чтобы струбцина не оказалась слишком короткой и не ограничивала работу. Глубина захвата — это расстояние от края губки до направляющей планки. Чем глубже этот параметр, тем больше пространства внутри струбцины для крепления больших по толщине изделий или сборок с выступающими частями. Для столярных задач с деталями различной формы предпочтительнее иметь несколько струбцин разной длины и глубины — это расширит возможности точной и надежной фиксации без риска повредить заготовку или вызвать перекос.
