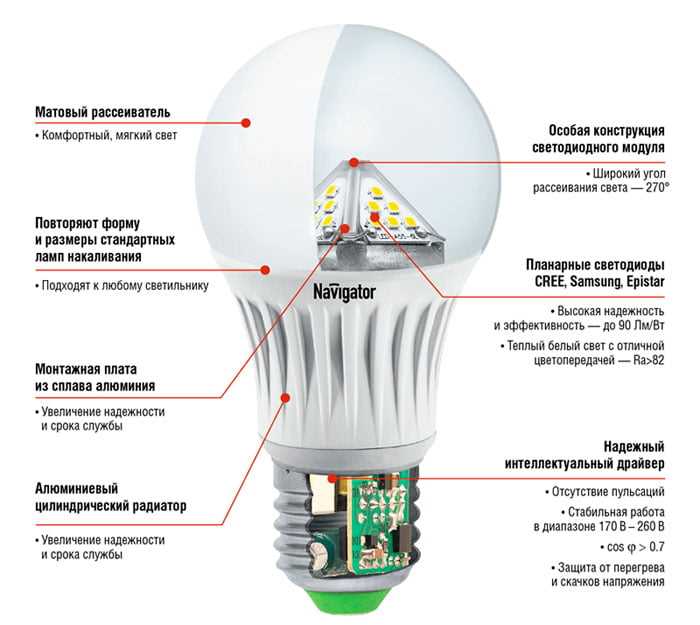

Для работы светодиодных ламп, подключаемых напрямую к сети 220 В, применяются специальные типы светодиодов, рассчитанные на эксплуатацию в составе источников тока с высокой степенью фильтрации и стабилизации. Наиболее распространёнными являются SMD-светодиоды серий 2835, 3014, 3528 и 5050, каждый из которых отличается световым потоком, энергоэффективностью и тепловыделением. Например, SMD 2835 при мощности 0,2 Вт обеспечивает световой поток до 24 лм, что делает его оптимальным для компактных ламп с пассивным охлаждением.
Применение светодиодов типа COB (Chip-on-Board) позволяет достичь более равномерного свечения за счёт плотной укладки кристаллов на общем подложечном основании. Эти диоды используются в лампах с высокой мощностью и продуманной теплоотдачей. В сегменте промышленных и уличных светильников на 220 В популярны многокристальные светодиоды с интегрированными драйверами, упрощающими конструкцию лампы и повышающими надёжность.
Для стабильной работы светодиодов при напряжении 220 В необходимо использовать корректирующие схемы питания. В недорогих лампах применяются линейные схемы с минимальной фильтрацией, что ведёт к пульсациям светового потока и сокращению срока службы светодиодов. Рекомендуется выбирать лампы с импульсными драйверами с коррекцией коэффициента мощности (PFC), обеспечивающими стабильное напряжение питания и защиту от скачков напряжения.
Особое внимание при выборе светодиодов для сетевых ламп следует уделять цветовой температуре и индексу цветопередачи. Для жилых помещений оптимальны светодиоды с температурой от 2700 К до 4000 К и индексом CRI не ниже 80. Для рабочих пространств – диоды с холодным белым светом (до 6500 К) и высоким световым потоком. Эти параметры напрямую зависят от типа используемых светодиодов и качества их производственной калибровки.
Какие SMD-светодиоды применяются в бытовых лампах
Наиболее широко в бытовых светодиодных лампах применяются чипы форматов SMD 2835, 5050, 5630 и 5730. Их выбор обусловлен соотношением светового потока, эффективности, температуры нагрева и габаритов корпуса. Каждый тип имеет конкретные параметры, влияющие на назначение и эффективность лампы.
SMD 2835 обладает компактными размерами и высоким световым потоком при сравнительно низком энергопотреблении. Он используется в экономичных моделях ламп мощностью от 5 до 12 Вт. За счёт тонкого корпуса хорошо отводит тепло и устойчив к перегреву при умеренной плотности монтажа.
SMD 5050 отличается наличием трёх кристаллов в одном корпусе, что позволяет получать равномерное и мощное свечение. Этот тип светодиода применяется в лампах с высокой яркостью и углом рассеивания до 120°, особенно в тех, где требуется улучшенное распределение света.
SMD 5630 и 5730 обеспечивают более высокий световой поток по сравнению с предыдущими моделями. Эти светодиоды эффективны в лампах мощностью от 10 Вт и выше, включая модели с пассивным охлаждением. Благодаря большому размеру кристалла и хорошей теплоотдаче, они подходят для длительной непрерывной работы.
Важно учитывать качество подложки, люминофора и степень заводской калибровки светодиодов. В бюджетных лампах часто используются менее надёжные копии SMD-чипов, что снижает срок службы и стабильность яркости. При выборе рекомендуется обращать внимание на бренды, использующие оригинальные компоненты Samsung, Epistar или San’an.

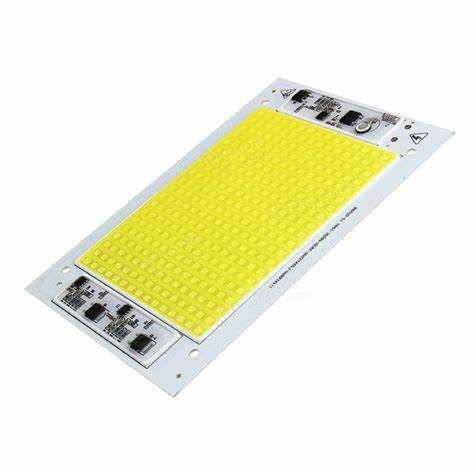

Отличия светодиодов COB от других типов при установке в лампы
COB-светодиоды (Chip-on-Board) существенно отличаются от SMD и DIP по конструктивным и эксплуатационным характеристикам, что влияет на особенности их использования в лампах для сети 220 В.
- Компактность источника света: COB содержит множество кристаллов на одной подложке, образующих единый светящийся массив. Это обеспечивает равномерное свечение без видимых точечных источников, характерных для SMD.
- Отвод тепла: Из-за плотной компоновки COB-светодиоды выделяют больше тепла на единицу площади. При установке в лампы требуется массивный радиатор или корпус с хорошей теплопроводностью. Использование без адекватного охлаждения приводит к перегреву и снижению срока службы.
- Питание: COB-модули чаще всего рассчитаны на токовое питание (например, 300–500 мА) с фиксированным напряжением, отличающимся от SMD-матриц, работающих при фиксированном напряжении (обычно 12 В или 24 В). В лампах на 220 В это требует наличия драйвера с постоянным током, что увеличивает требования к блоку питания.
- Световой поток: При одинаковом потреблении мощности COB обеспечивает более высокий световой поток на единицу площади, что позволяет создавать компактные, но яркие источники света, например, в прожекторах и точечных светильниках.
- Угол рассеивания: COB излучает свет под широким углом, до 180°, тогда как SMD-решения дают более направленное излучение. Это учитывается при выборе формы отражателя и типа рассеивателя в конструкции лампы.
При проектировании или замене ламп на 220 В с COB-светодиодами важно учитывать не только светотехнические характеристики, но и необходимость эффективного охлаждения и соответствующего драйвера. Несоблюдение этих требований снижает надежность и приводит к преждевременному выходу лампы из строя.
Роль драйвера и его совместимость со светодиодами на 220 В
Для ламп, рассчитанных на работу от 220 В, применяются два типа драйверов: линейные и импульсные. Линейные дешевле, но плохо справляются с перепадами напряжения и менее эффективны по КПД. Импульсные драйверы компактнее, работают стабильнее, обеспечивают широкий диапазон входного напряжения (обычно от 85 до 265 В) и хорошо подходят для бытовой электросети с нестабильными параметрами.
Совместимость драйвера и светодиодов определяется рабочим током и напряжением. Например, если в лампе используется светодиодная матрица с номиналом 72 В и током 300 мА, то драйвер должен обеспечивать именно такие параметры. Превышение тока даже на 10% может ускорить деградацию светодиодов и сократить срок службы.
Также важно учитывать способ подключения светодиодов: последовательное или параллельное. В случае последовательного соединения ток одинаков для всех элементов, а общее напряжение суммируется. Это упрощает подбор драйвера. При параллельной схеме нагрузка между светодиодами распределяется неравномерно, что требует специальных драйверов с несколькими выходами.
Некоторые лампы используют драйверы с функцией коррекции коэффициента мощности (PFC), что снижает нагрузку на сеть и повышает эффективность устройства. Такие драйверы особенно актуальны для светильников с высокой мощностью.
При замене вышедшего из строя драйвера важно учитывать его параметры, а не подбирать его «на глаз». Даже незначительное несоответствие по току или напряжению способно привести к нестабильной работе лампы или её поломке. Оптимально – использовать драйверы с точной маркировкой выходных характеристик и защитой от перегрузок.
Как влияет тип светодиода на цветовую температуру лампы
Цветовая температура напрямую зависит от фосфорного покрытия и спектральных характеристик используемого типа светодиода. Светодиоды SMD, особенно марки 2835 и 5630, чаще всего применяются в лампах с цветовой температурой от 2700K до 6500K. Их конструкция допускает точную настройку оттенка света за счёт подбора люминофора и архитектуры кристалла.
COB-светодиоды обеспечивают более однородное свечение и часто применяются в лампах с нейтральной или тёплой цветовой температурой (3000K–4000K). Это связано с особенностью размещения множества кристаллов на общей подложке, что позволяет достичь стабильного спектра без холодных и резких оттенков.
Филаментные светодиоды, применяемые в декоративных лампах, изначально ориентированы на имитацию ламп накаливания, поэтому их типовая температура составляет 2200K–2700K. Они создают мягкий жёлтоватый свет и подходят для бытовых помещений с тёплым освещением.
Тип кристалла также влияет на спектр. Светодиоды с технологией CSP чаще выдают более холодный свет из-за высокой плотности света на поверхности и ограниченных возможностей рассеивания. Это стоит учитывать при выборе освещения для жилых помещений.
Рекомендация: для кухни или рабочего пространства подойдут SMD-светодиоды с температурой 4000K–5000K, обеспечивающие естественную цветопередачу. Для спальни или зоны отдыха – COB или филаментные источники с температурой до 3000K.
Что учитывать при выборе светодиодов для ремонта ламп
При восстановлении светодиодных ламп на 220 В важно учитывать тип питания. Если лампа подключается напрямую к сети без дополнительного блока питания, светодиоды должны быть рассчитаны на высокое напряжение. Применяются варианты с интегрированным драйвером, например, AC-LED или HV-LED.
Второй параметр – мощность светодиодов. Она должна соответствовать оригинальной конфигурации лампы. При замене необходимо учитывать суммарную потребляемую мощность, чтобы не перегружать драйвер. Для стандартных бытовых ламп мощностью 7–12 Вт обычно применяются SMD-светодиоды с потреблением 0,2–0,5 Вт каждый.
Температурный режим критичен для долговечности. Следует выбирать модели с термостойкой подложкой – например, на алюминиевой плате. Это особенно актуально при ремонте ламп закрытого типа, где естественный теплоотвод ограничен.
Цветовая температура и индекс цветопередачи (CRI) тоже важны. Для жилых помещений рекомендуются светодиоды с температурой 2700–4000 К и CRI не ниже 80. При использовании холодного света (6000 К и выше) важно убедиться, что оттенок не искажает восприятие цветов.
Размер и расположение светодиодов должны соответствовать форм-фактору отражателя и рассеивателя. При установке более мощных или габаритных диодов может нарушиться равномерность свечения или ухудшиться охлаждение.
Совместимость с драйвером – обязательное условие. Если драйвер остался штатным, нужно подбирать светодиоды с аналогичными электрическими параметрами: рабочим током, напряжением и способом подключения (последовательное или параллельное).
Для долговременной работы рекомендуется избегать дешёвых безымянных светодиодов. Предпочтение лучше отдавать компонентам от проверенных производителей – Samsung, Cree, Osram, Seoul Semiconductor.
Нюансы теплоотвода у мощных светодиодов в лампах
Мощные светодиоды при работе выделяют значительное количество тепла, которое необходимо эффективно отводить для сохранения стабильной яркости и долговечности. Неправильный теплоотвод ведёт к перегреву кристалла, снижению светового потока и ускоренному выходу из строя.
Основные особенности теплоотвода в лампах с мощными светодиодами:
- Материал радиатора: алюминий и его сплавы обладают высокой теплопроводностью (около 200 Вт/(м·К)), что позволяет быстро рассеивать тепло. Пластиковые корпуса без встроенных радиаторов не подходят для мощных моделей.
- Конструкция радиатора: ребра увеличивают площадь теплообмена с воздухом, ускоряя охлаждение. В лампах на 220 В с мощными LED обычно применяют литые или экструзионные алюминиевые радиаторы с оптимальным количеством и расположением ребер.
- Теплопроводящий слой между светодиодом и радиатором: использование термопасты или термопрокладки с теплопроводностью не ниже 1 Вт/(м·К) снижает тепловое сопротивление между кристаллом и радиатором.
- Пассивное и активное охлаждение: в компактных лампах обычно применяется пассивное охлаждение, основанное на естественной конвекции. Для очень мощных светодиодов возможно использование встроенных вентиляторов, но это увеличивает стоимость и сложность.
- Тепловой контакт платы и корпуса: плата светодиода должна иметь многослойную конструкцию с медным основанием толщиной не менее 35 мкм для быстрого переноса тепла к радиатору.
Рекомендуется при замене или ремонте ламп проверять целостность термопасты и состояние радиатора. Восстановление или замена этих элементов значительно продлит срок службы светодиодов и сохранит стабильные параметры свечения.
Как подобрать светодиоды с подходящим напряжением и током
Для ламп на 220 В важно выбрать светодиоды с рабочим напряжением, соответствующим источнику питания или правильно рассчитанной цепи питания. Обычно напряжение на одном светодиоде составляет от 2 В до 3,6 В в зависимости от цвета и типа: красные – около 2 В, белые и синие – 3–3,6 В.

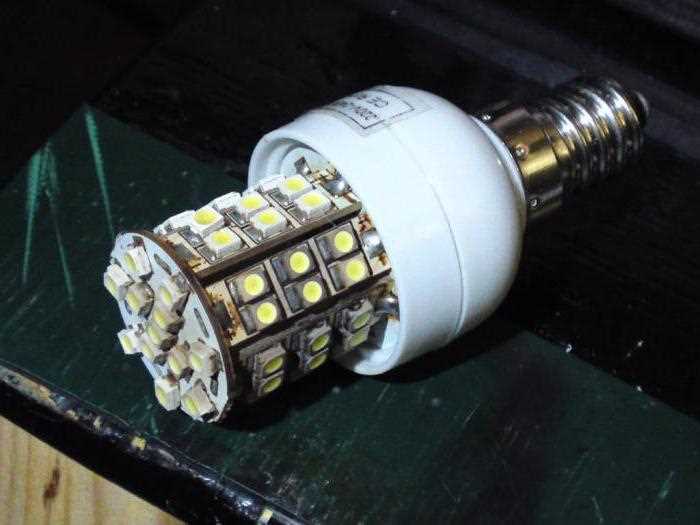

В лампах на 220 В светодиоды обычно соединяются последовательно, чтобы суммарное напряжение совпадало с номиналом сети с учётом драйвера или резистора. Для примера, если в цепи 60 светодиодов по 3 В, суммарное напряжение будет около 180 В, что близко к 220 В с учётом падения напряжения на драйвере.
Ток через светодиод критически важен для стабильной работы и срока службы. Для бытовых ламп оптимальный рабочий ток – 20 мА. Сверх этого значения повышается риск перегрева и преждевременного выхода из строя.
При подборе светодиодов необходимо учитывать характеристики драйвера: если драйвер обеспечивает фиксированный ток, подбирают светодиоды с напряжением, которое в сумме будет соответствовать выходному напряжению драйвера. Если драйвер регулирует напряжение, важен стабилизированный ток.

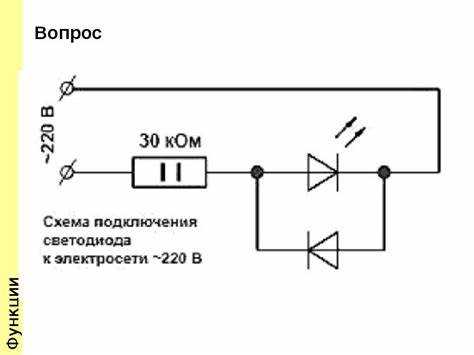

Резисторы, если они используются, рассчитывают по формуле: R = (Uпитания — Uсветодиодов) / I. Например, для 220 В и 20 мА, если суммарное напряжение светодиодов 180 В, резистор должен гасить 40 В при токе 0,02 А, то есть R = 2000 Ом.
Для высокой надёжности выбирайте светодиоды с запасом по токовой нагрузке минимум 10–15%, чтобы избежать работы на пределе. Также учитывайте температурный режим – повышение температуры снижает максимально допустимый ток.
При выборе светодиодов ориентируйтесь на их номинальные параметры из технических паспортов, избегайте неподтверждённых характеристик и покупайте у проверенных производителей, чтобы параметры напряжения и тока соответствовали заявленным.
Вопрос-ответ:
Какие типы светодиодов чаще всего используются в лампах на 220 В и чем они отличаются?
В лампах на 220 В обычно применяются SMD и COB светодиоды. SMD — это мелкие чипы, установленные на плате, которые обеспечивают равномерное распределение света и подходят для большинства бытовых ламп. COB (chip on board) — это крупная группа светодиодов, объединённых в один модуль, дающая более яркий и концентрированный свет, часто используется в прожекторах и мощных источниках. Главное отличие — способ размещения и яркость свечения.
Как подобрать светодиодную лампу на 220 В с нужной цветовой температурой?
Цветовая температура измеряется в Кельвинах (К) и указывает оттенок света. Для домашнего освещения обычно выбирают тёплый белый свет (2700–3500 К), который создаёт уют и расслабляет. Для рабочих зон и офисов подходит нейтральный белый (4000–4500 К), а холодный белый (5000–6500 К) используют там, где нужна высокая концентрация и максимальная яркость. При выборе нужно смотреть на маркировку лампы и учитывать назначение помещения.
Почему в некоторых светодиодных лампах на 220 В устанавливают драйвер, а в других — нет?
Драйвер — это устройство, регулирующее напряжение и ток для светодиодов. В лампах с низковольтными светодиодами драйвер необходим, чтобы преобразовать 220 В в безопасные значения. Некоторые LED-лампы имеют встроенный драйвер, поэтому их можно напрямую подключать к сети. В других случаях светодиоды рассчитаны на питание постоянным током или низким напряжением, и драйвер используется отдельно для стабилизации работы и защиты от перепадов.
Как влияет мощность светодиодной лампы на ее тепловыделение и срок службы?
Мощные светодиодные лампы выделяют больше тепла, что требует эффективного теплоотвода для предотвращения перегрева. Если теплоотвод организован плохо, внутренние компоненты лампы могут быстрее выйти из строя, и светодиоды потеряют яркость. При правильном охлаждении лампа сохраняет стабильную работу и длительный срок службы. Поэтому мощность и конструкция корпуса напрямую связаны с долговечностью устройства.
Какие особенности нужно учитывать при замене лампы с обычной лампы накаливания на светодиодную на 220 В?
При замене следует обращать внимание на размер цоколя и форму лампы, чтобы она подошла к патрону. Также важно сравнить световой поток и цветовую температуру — светодиодная лампа может давать более яркий или холодный свет. В некоторых случаях старые выключатели с диммерами не совместимы с LED, что может привести к мерцанию или шуму. Еще одна деталь — энергопотребление: светодиоды потребляют значительно меньше электроэнергии при той же яркости.
