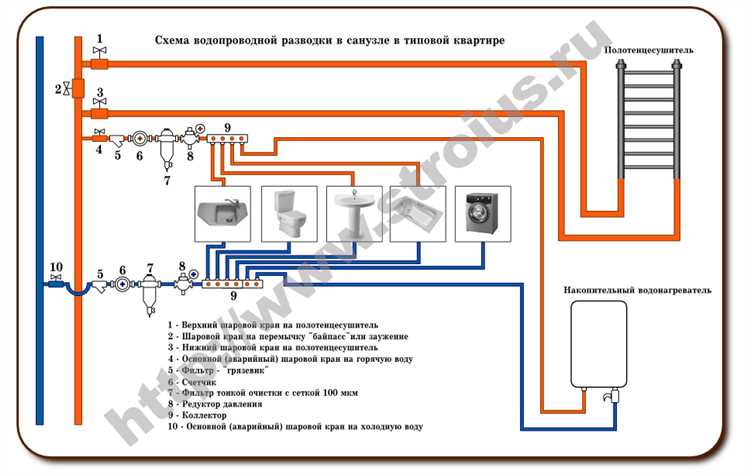

Разводка водопровода – ключевой этап при проектировании и монтаже систем водоснабжения в жилых и коммерческих зданиях. Основные виды разводки включают коллекторную, последовательную (или тупиковую) и лучевую схемы. Каждая из них имеет свои технические особенности, преимущества и ограничения, которые напрямую влияют на эффективность подачи воды и удобство эксплуатации.
Коллекторная разводка предполагает подводку воды к каждой точке потребления отдельно через распределительный коллектор. Этот способ обеспечивает стабильное давление и возможность изолировать отдельные участки без отключения всей системы, что особенно важно в больших зданиях и при сложных конфигурациях трубопроводов.
Последовательная (тупиковая) разводка – более простая и экономичная, когда вода проходит через все точки последовательно. Такой подход требует меньше труб, но чувствителен к падению давления и затрудняет ремонт, так как отключение одной точки влияет на остальные.
Лучевая разводка сочетает преимущества коллекторной и последовательной схем, обеспечивая подачу воды по отдельным «лучам» к группам потребителей. Это оптимальный вариант для помещений со средней нагрузкой и ограниченным пространством для монтажа труб.
Выбор типа разводки должен учитывать особенности объекта: площадь, количество и расположение сантехнических приборов, доступность технического обслуживания и бюджет. При проектировании важно предусмотреть возможность расширения системы и использовать качественные материалы для надежности и долговечности.

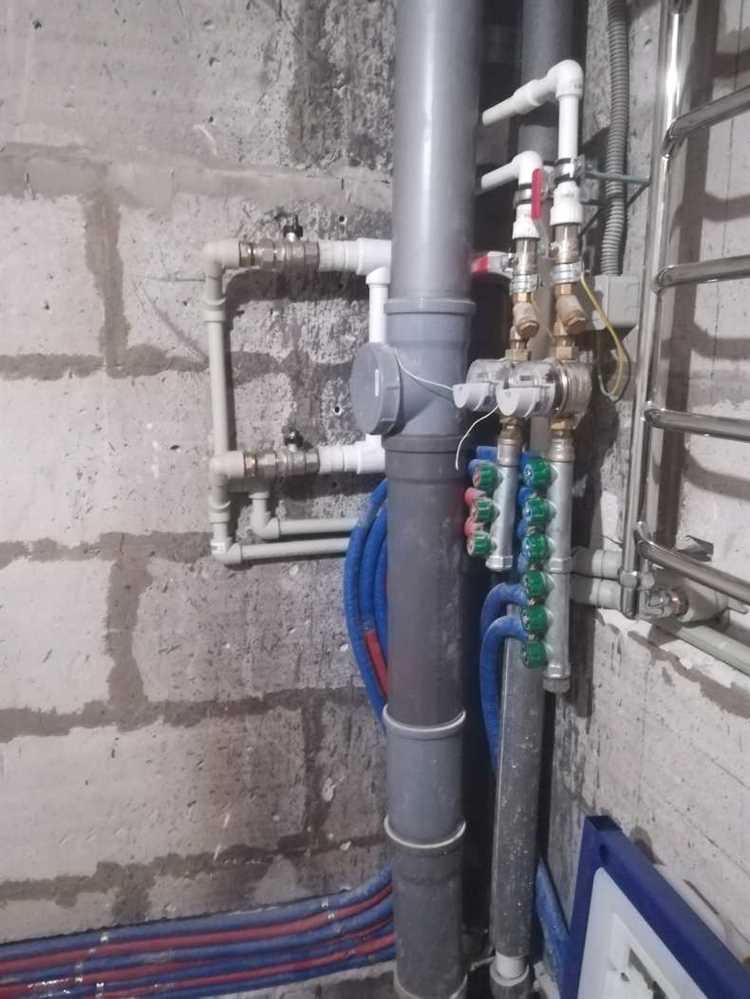

Отличия последовательной и коллекторной разводки водопровода
Последовательная разводка представляет собой схему, где вода проходит через все точки потребления последовательно по одному трубопроводу. Такая схема экономит материалы и проста в монтаже, но снижает давление на конечных точках. При увеличении количества потребителей в системе возрастает вероятность падения давления и ухудшения качества подачи воды.
Коллекторная разводка организована с использованием распределительного коллектора, к которому отводятся отдельные линии к каждой точке водозабора. Это обеспечивает равномерное давление и независимое регулирование расхода воды на каждом участке. Коллекторная система требует большего количества труб и материалов, а также более сложна в монтаже и эксплуатации.
При выборе последовательной разводки целесообразно применять её для небольших объектов с ограниченным количеством точек водозабора и низкими требованиями к стабильности давления. Коллекторная разводка оптимальна для многокомнатных жилых помещений и зданий с высокой потребностью в равномерном распределении воды и возможностью индивидуального отключения отдельных участков.
Для снижения потерь давления в последовательной разводке рекомендуется использовать трубы большего диаметра и минимизировать длину магистрали. В коллекторной системе важна правильная балансировка расхода на каждом ответвлении и использование запорной арматуры для удобства обслуживания.
Преимущества и недостатки скрытой разводки труб
Скрытая разводка труб выполняется внутри стен, пола или потолка, что обеспечивает сохранение эстетики помещения и освобождение пространства от видимых трубопроводов. Такой способ монтажа защищает трубы от механических повреждений и воздействия внешних факторов, таких как ультрафиолет или температура. При использовании современных пластиковых труб увеличивается срок службы системы за счёт устойчивости к коррозии и химическим реагентам.
Однако скрытая разводка затрудняет доступ к трубам для проведения ремонта или замены, что ведёт к необходимости вскрытия конструкций и увеличению затрат на восстановительные работы. Неправильное проектирование или монтаж могут привести к затруднениям в диагностике утечек и засоров, что увеличивает время простоя водоснабжения. Кроме того, использование скрытой разводки требует тщательной герметизации и качественного крепления труб для предотвращения шумов и вибраций при работе системы.
Рекомендуется предусматривать монтаж ревизионных люков и колодцев для облегчения технического обслуживания. Для минимизации рисков лучше выбирать трубы с высокой стойкостью к температурным и механическим воздействиям, а также соблюдать нормативы по уклонам и диаметров трубопровода при проектировании скрытой системы.
Особенности открытой разводки и сферы её применения
Открытая разводка водопровода представляет собой прокладку труб без скрытия их в стенах, потолках или полу. Основные материалы для труб – полипропилен, металлопластик, медь, которые легко монтируются и при необходимости заменяются.
Ключевое преимущество – простота доступа для ремонта и обслуживания, что снижает время и стоимость устранения неисправностей. Открытая разводка требует минимальной подготовки поверхности и не требует штробления, что важно при ремонте или реконструкции помещений.
Однако при открытой прокладке трубы оказываются на виду, поэтому важна аккуратность и эстетика монтажа. Часто используются декоративные короба или специальные крепежи, чтобы сохранить аккуратный вид и защитить трубы от механических повреждений.
Открытая разводка актуальна в технических помещениях, гаражах, производственных зданиях, а также в жилых домах с высокими потолками или при наличии подвесных конструкций. Она подходит для временных систем или объектов с необходимостью частого доступа к трубам.
При проектировании открытой разводки необходимо учитывать температурное расширение труб и использовать компенсаторы, особенно в системах с горячей водой. Важен правильный выбор крепежей с учетом материала труб и веса системы.
Рекомендовано избегать прокладки открытых труб в местах с высокой механической нагрузкой или агрессивной средой без дополнительной защиты. В жилых помещениях открытая разводка часто служит компромиссным решением при невозможности скрытого монтажа.

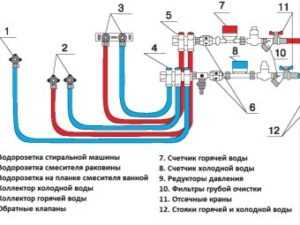

Выбор материала труб для разных видов разводки
При проектировании водопроводной системы важно учитывать совместимость материала труб с выбранным видом разводки, чтобы обеспечить долговечность и надежность.
Для открытой разводки чаще применяют жесткие и устойчивые к механическим повреждениям трубы:
- Металлопластиковые трубы – выдерживают температурные перепады, удобны в монтаже, подходят для прямолинейной прокладки с минимальным числом изгибов.
- Полипропиленовые трубы (ППР) – стойкие к коррозии и химическим воздействиям, подходят для открытых систем с возможностью скрытого монтажа в коробах.
- Медные трубы – долговечны и гигиеничны, используются в местах с повышенными требованиями к качеству воды и температурным режимам.
Для скрытой разводки предпочтительны гибкие и термостойкие материалы, способные выдержать давление и тепловую усадку конструкции:
- Металлопластиковые трубы – комбинируют гибкость и прочность, легко прокладываются в стенах и полах, устойчивы к вибрациям.
- Сшитый полиэтилен (PEX) – устойчив к высоким температурам и химическим веществам, обеспечивает долгий срок службы без коррозии.
- Полипропиленовые трубы – применяются с армированием для увеличения прочности и стабильности формы при скрытом монтаже.
При коллекторной разводке, где важна четкая и компактная система распределения, материалы должны обеспечивать надежное соединение и минимальные потери давления:
- PEX-трубы – оптимальны для подключения к коллектору благодаря гибкости и устойчивости к тепловому расширению.
- Металлопластиковые трубы – позволяют создавать компактные разветвления с минимальным количеством фитингов.
- Полипропиленовые армированные трубы – обеспечивают стабильность размеров и сопротивление деформациям при монтаже.
Выбор материала также зависит от характеристик воды (жесткость, кислотность), температурных режимов и давления в системе. Для горячей воды предпочтительны трубы с высокой термостойкостью (PEX, металлопластик с алюминиевым слоем). Для холодной воды допустимы полипропилен и полиэтилен низкого давления.

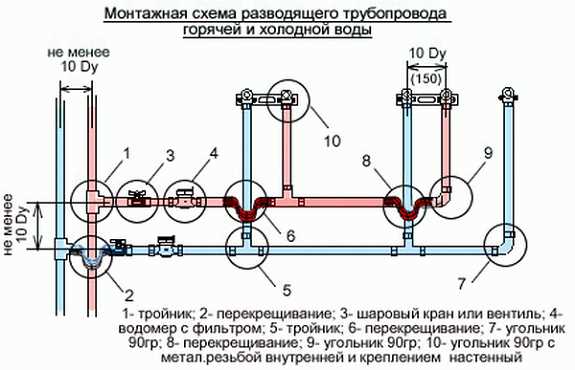

Правила монтажа разводки с использованием пластиковых труб
Перед монтажом пластиковых труб необходимо тщательно подготовить поверхность и проверить целостность труб и фитингов. Резка труб должна выполняться ровно, без заусенцев и острых краёв, рекомендуется использовать специализированные труборезы.
Для соединения труб применяют метод сварки или с помощью компрессионных фитингов, в зависимости от типа трубы (ППР, ПНД, ПВХ). При сварке важно соблюдать рекомендованную температуру и время прогрева, чтобы обеспечить герметичность и прочность соединения.
Трубы необходимо укладывать с уклоном не менее 0,5% для обеспечения правильного стока воды, если разводка используется для систем отвода. При прокладке водопроводных труб важно учитывать минимальные радиусы изгиба – обычно не менее 5 диаметров трубы, чтобы избежать деформации.
Монтаж пластиковых труб требует обязательного использования крепежных элементов через каждые 1,5–2 метра, а также в местах изменения направления и на опорах. Крепления не должны деформировать трубу, поэтому используются специальные клипсы или хомуты с резиновыми вставками.
Для предотвращения теплового расширения труб при монтаже предусматриваются компенсаторы или петли. Прокладывать трубы следует с зазором от стен не менее 20 мм, чтобы избежать механических повреждений и обеспечить возможность технического обслуживания.
Перед запуском системы проводят проверку герметичности давлением не ниже рабочего, с выдержкой не менее 30 минут. Все соединения и места крепления должны быть доступны для осмотра и ремонта.

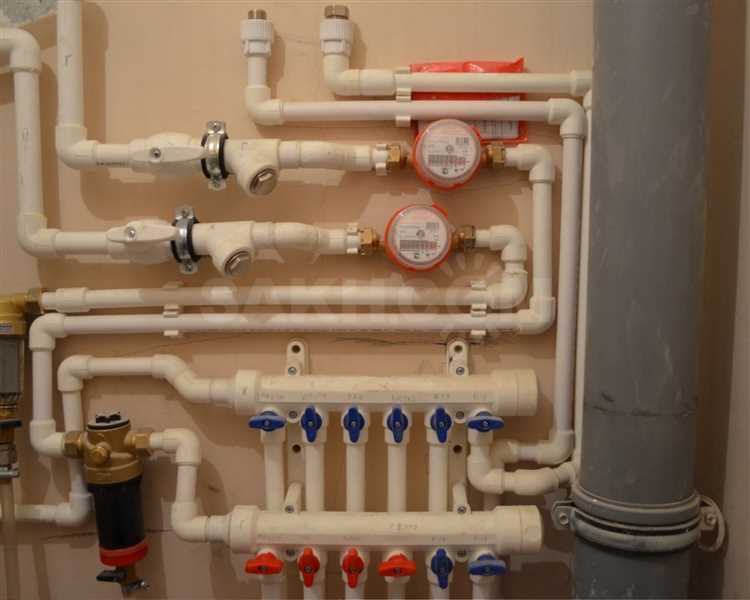

Типы соединений и фитингов для водопроводной разводки
Для пластиковых труб чаще всего применяются фитинги с раструбным соединением, обеспечивающим герметичность за счёт уплотнительного кольца из резины. Такие соединения удобны при монтаже и демонтаже, устойчивы к вибрациям и не требуют дополнительной пайки или клея.
Для металлопластиковых труб характерны пресс-фитинги и компрессионные соединения. Пресс-фитинги создают надежное соединение с помощью специального инструмента, обеспечивая долговечность и отсутствие протечек. Компрессионные фитинги удобны для локального ремонта и позволяют легко заменить участок трубы без демонтажа всей системы.
Для медных труб традиционно используются пайка (капиллярное соединение) и резьбовые фитинги. Пайка обеспечивает надежность и герметичность, но требует навыков и специального оборудования. Резьбовые соединения применяются для быстрого монтажа и при необходимости разборки системы.
Резьбовые фитинги из латуни и нержавеющей стали широко применяются в местах подключения запорной арматуры и сантехнического оборудования. При монтаже резьбовых соединений обязательна герметизация резьбы льном или специальной лентой ФУМ для предотвращения протечек.
В системах с пластиковыми трубами ПВХ и ПНД используются фитинги раструбного и клеевого типа. Клеевые соединения обеспечивают высокую прочность и герметичность, однако требуют точного соблюдения технологии склеивания и времени высыхания клея.
Угловые фитинги, тройники и переходники позволяют формировать сложные разводки, изменять направление труб и переходить на трубы разных диаметров. При выборе фитингов важно учитывать материал трубы, рабочее давление и температуру среды, чтобы обеспечить надежность и долговечность системы.

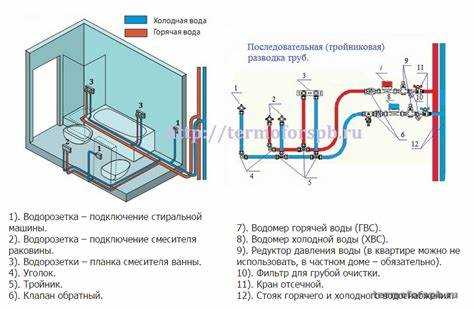

Особенности разводки горячего и холодного водоснабжения в одном проекте
В одном проекте разводка горячего и холодного водоснабжения требует разделения систем по материалам и трассам для предотвращения тепловых потерь и риска смешивания потоков. Для горячей воды рекомендуется использовать трубы из материалов с высокой термостойкостью, например, металлопластик или сшитый полиэтилен (PEX), выдерживающие температуру до 95–110 °C. Для холодной воды подходят полипропиленовые или полиэтиленовые трубы с рабочей температурой до 40 °C.
Маршрутизация труб должна предусматривать минимальное пересечение трубопроводов горячей и холодной воды, чтобы избежать передачи тепла и обеспечить удобство обслуживания. Горячие трубы укладываются с дополнительным теплоизоляционным слоем, особенно в местах прохождения через неотапливаемые помещения.
Для предотвращения гидроударов и перепадов давления системы горячего и холодного водоснабжения оснащаются обратными клапанами и регуляторами давления. В местах ввода воды в дом рекомендуются установочные узлы с фильтрами и счетчиками отдельно для горячей и холодной воды.
Особое внимание уделяется диаметрам труб: для горячей воды берут трубы меньшего диаметра, учитывая меньшую вязкость и потребности системы, но при этом обязательно учитывают объем потребления и длину трассы. Для горячей воды также важно обеспечить постоянный уклон и минимальное количество соединений, чтобы снизить риски коррозии и накопления осадка.
Стыки и соединения горячего водопровода должны выполняться с использованием фитингов, рассчитанных на высокие температуры и давление, а холодного – стандартных соединительных элементов. Совмещение трубопроводов допускается лишь с соблюдением нормативных требований по теплоизоляции и расстоянию между ними, чтобы исключить контакт и теплопередачу.
В итоговом проекте разводки горячего и холодного водоснабжения необходимо предусмотреть удобный доступ к запорной арматуре и возможность изоляции каждой системы для ремонта без отключения другой. Разделение систем должно сопровождаться правильной маркировкой труб и вентилей для исключения ошибок при эксплуатации.
Вопрос-ответ:
Какие основные виды разводки водопровода применяются в жилых домах и чем они отличаются?
В жилых зданиях чаще всего используют два типа разводки: последовательную и коллекторную. При последовательной разводке вода поочерёдно проходит через все точки потребления, что упрощает монтаж, но при использовании нескольких кранов давление может падать. Коллекторная система предусматривает отдельные подводки к каждой точке от распределительного коллектора, что позволяет равномерно распределять давление и облегчает ремонт, но требует большего количества материалов и места для размещения коллектора.
В каких случаях предпочтительнее использовать скрытую разводку водопровода, а когда — открытую?
Скрытая разводка укладывается внутри стен, пола или потолка, что повышает эстетичность и защищает трубы от механических повреждений. Она подходит для капитального ремонта и новых проектов. Открытая разводка используется в помещениях с ограниченным доступом к стенам или при временных установках, а также там, где необходимо быстрое обслуживание труб. Выбор зависит от планировки, бюджета и условий эксплуатации.
Какой материал труб лучше всего подходит для разводки холодного и горячего водоснабжения?
Для холодного водоснабжения часто применяют полиэтиленовые или полипропиленовые трубы благодаря их стойкости к коррозии и низкой цене. Для горячей воды рекомендуется использовать металлопластиковые или полипропиленовые трубы, способные выдерживать температуру до 90–95 °C без деформации. Металлические трубы сохраняют популярность в системах с повышенным давлением, но требуют защиты от коррозии.
Какие недостатки существуют у последовательной разводки и как их можно минимизировать?
Основной недостаток последовательной разводки — падение давления при одновременном использовании нескольких точек водоразбора. Также возможны перебои с подачей воды к последним потребителям в цепи. Снизить влияние этих факторов помогают правильный подбор диаметра труб, установка регулирующих клапанов и использование накопительных баков, если это необходимо.
Что представляет собой коллекторная разводка и почему она считается более удобной для обслуживания?
Коллекторная разводка основана на центральном распределительном узле — коллекторе, от которого идут отдельные линии к каждой точке водоразбора. Это обеспечивает независимость работы каждого участка системы, что значительно упрощает ремонт и замену оборудования без отключения всего водоснабжения. Такой способ позволяет точно регулировать подачу воды и снижает вероятность аварий.
Какие существуют основные типы разводки водопровода и в чем их ключевые отличия?
Среди наиболее распространённых видов разводки водопровода выделяют последовательную, коллекторную и смешанную системы. Последовательная разводка предполагает подачу воды по одной магистрали с последовательным ответвлением к каждому потребителю. Такая схема проста в монтаже, но снижает давление при подключении нескольких точек одновременно. Коллекторная разводка использует отдельные линии от общего коллектора к каждому потребителю, что обеспечивает равномерное давление и удобство обслуживания, но требует большего объёма труб и затрат на материалы. Смешанная система сочетает преимущества обеих схем, применяясь для оптимального распределения воды в сложных зданиях.
Как особенности разводки влияют на качество подачи горячей и холодной воды в одном проекте?
При совмещении горячего и холодного водоснабжения в одной системе важно учитывать разницу температур и давление в линиях. В коллекторных разводках проще контролировать подачу каждого вида воды и регулировать расход, что улучшает комфорт и экономию ресурсов. В последовательных схемах возможны перепады давления и смешивание температур, особенно если трубы проложены близко друг к другу без теплоизоляции. Поэтому при проектировании совместной системы важно правильно выбирать материалы и места прокладки, чтобы минимизировать тепловые потери и избежать нежелательного воздействия горячей воды на холодную сеть.
