Какие типы tv розеток используются в схеме подключения шлейфом

В телевизионных сетях с шлейфным подключением правильный выбор розеток определяет качество сигнала и удобство эксплуатации. Для таких схем используются розетки с характеристиками, обеспечивающими минимальные потери сигнала и устойчивость к помехам. Основные параметры, на которые нужно обращать внимание – это тип разъема, импеданс, уровень экранирования и способ монтажа.

Розетки с F-разъемом считаются стандартом для кабельного телевидения и спутниковых систем. Они обеспечивают надежное соединение с 75 Ом импедансом и позволяют легко формировать шлейфную структуру благодаря компактности и простоте установки. При использовании F-разъемов важно выбирать модели с качественной пайкой или обжимом для снижения отражений сигнала.

Розетки с IEC-разъемом чаще применяются в эфирных телевизионных системах, но могут быть использованы и в шлейфных сетях с соответствующим оборудованием. Они имеют большую механическую прочность и удобны при частой перестановке техники, однако обладают более высокими потерями по сравнению с F-разъемами.

Для профессиональных и многоквартирных систем часто применяются комбинированные розетки с несколькими выходами, что позволяет расширить количество подключений без ухудшения качества сигнала. При монтаже шлейфа важно строго соблюдать последовательность соединений и выбирать розетки с четкой маркировкой входа и выхода для предотвращения ошибок.

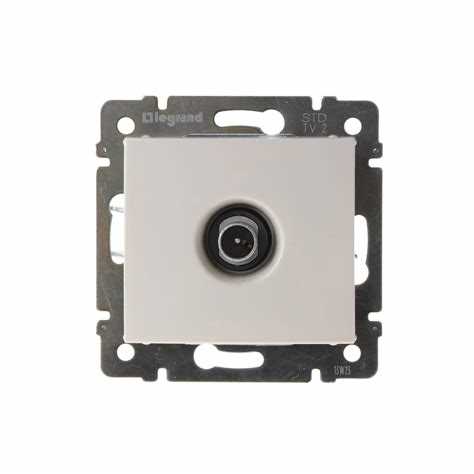

Типы TV розеток для подключения шлейфом в телевизионных сетях

Для организации подключения телевизионных сетей шлейфом применяются розетки с определёнными характеристиками, обеспечивающими стабильное качество сигнала и удобство монтажа. Основные типы TV розеток делятся на проходные и тупиковые.

Проходные розетки используются в схемах с последовательным подключением, где сигнал поступает на вход розетки и через выход продолжает путь по линии. В них предусмотрен внутренний переход с минимальным затуханием, обычно не превышающим 3 дБ, что позволяет сохранить уровень сигнала для последующих точек подключения.

Тупиковые розетки предназначены для последней точки подключения шлейфа. Они имеют встроенный экранирующий глушитель, который предотвращает отражение сигнала и защищает сеть от паразитных помех. Такие розетки не имеют выхода для передачи сигнала дальше.

По типу разъёмов чаще всего применяются розетки с разъёмами F-типа или IEC. Разъёмы F-типа обеспечивают плотное и надёжное соединение с коаксиальным кабелем 75 Ом, что важно для минимизации потерь в цифровом и аналоговом ТВ-сигнале. IEC разъёмы менее распространены в шлейфовых схемах из-за более высокой чувствительности к механическим повреждениям и ухудшению контакта.

Для монтажа в распределительных коробках и на стенах используются розетки с корпусом под стандартные электроустановочные коробки (68х68 мм). При выборе розеток важно учитывать не только тип подключения, но и уровень экранирования, который должен быть не ниже 90 дБ для обеспечения защиты от внешних электромагнитных помех.

Розетки с усиленным экранированием и минимальным уровнем переходных потерь рекомендованы для работы в многоквартирных домах и сложных телевизионных сетях с большим количеством точек подключения. Их конструкция предусматривает удобное подключение экранированного коаксиального кабеля и устойчивость к коррозии и механическим нагрузкам.

Таким образом, при выборе TV розеток для шлейфового подключения необходимо учитывать тип схемы (проходная или тупиковая), тип разъёма, уровень экранирования и показатели затухания, что напрямую влияет на качество телевизионного сигнала и стабильность работы сети.

Разновидности TV розеток по количеству выходов для шлейфа

TV розетки, используемые в схемах подключения шлейфом, классифицируются по количеству выходов, что напрямую влияет на возможности распределения сигнала и организацию сетевой топологии.

• Одновыходные розетки – оснащены одним выходом для подключения к телевизору. Применяются в простых схемах, где каждая розетка запитывается последовательно в шлейфе. Обеспечивают минимальные потери сигнала, но не предусматривают дополнительного разветвления.
• Двухвыходные розетки – имеют два выхода: основной для подключения телевизора и проходной для продолжения шлейфа. Позволяют создавать последовательные цепи с минимальным вмешательством и сохраняют качество сигнала благодаря внутренней фильтрации.
• Трехвыходные розетки – обеспечивают один выход для потребителя и два проходных для шлейфа, что актуально для более сложных разветвленных сетей. Поддерживают стабильность уровня сигнала, уменьшая необходимость дополнительного усиления.
• Много выходные розетки – содержат от четырех и более выходов, предназначены для комплексных схем с несколькими потребителями. Используются в больших домах или офисах, позволяют централизованно распределять сигнал, однако требуют тщательного расчёта уровня затухания.

Выбор типа розетки по количеству выходов зависит от структуры сети и требований к уровню сигнала. Для сохранения качества рекомендуется применять розетки с проходными выходами, соответствующими количеству потребителей, и использовать усилители при необходимости компенсации потерь в длинных шлейфах.

Особенности монтажа розеток с проходным подключением

Розетки с проходным подключением предназначены для создания последовательной цепи распределения сигнала по телевизионной сети, где вход и выход соединяются шлейфом. Их монтаж требует точного соблюдения технологии для минимизации потерь сигнала и обеспечения надежной работы системы.

• Выбор правильного типа разъема: чаще всего применяются F-разъемы, обеспечивающие плотное и надежное соединение с минимальными отражениями сигнала.
• Последовательное подключение: сигнал подается на вход розетки, а выход предназначен для подключения к следующему устройству или розетке. Нарушение порядка подключения приводит к ухудшению качества передачи.
• Поддержка импеданса 75 Ом: при монтаже важно сохранять характеристический импеданс кабеля и розетки, чтобы избежать отражений и искажений сигнала.
• Использование экранированного коаксиального кабеля: кабель должен быть с качественной оплеткой для снижения электромагнитных помех, особенно в проходных схемах с множеством точек подключения.
• Точное обжатие разъемов: неправильное или неплотное крепление разъемов приводит к потере сигнала и помехам. Рекомендуется использовать специализированный инструмент для обжима F-разъемов.
• Минимизация длины шлейфов: чем длиннее цепь из проходных розеток, тем выше суммарные потери. Оптимально держать длину каждого отрезка в пределах не более 30 метров.
• Обязательное экранирование корпуса розетки: для предотвращения наводок и утечки сигнала корпус должен быть надежно заземлен.
• Тестирование после монтажа: использование измерительных приборов (например, измерителя уровня сигнала или рефлектометра) позволяет выявить слабые места и убедиться в правильности подключения.

Соблюдение этих требований обеспечивает стабильную работу телевизионной сети с проходным подключением, снижая вероятность появления помех и ухудшения качества изображения и звука.

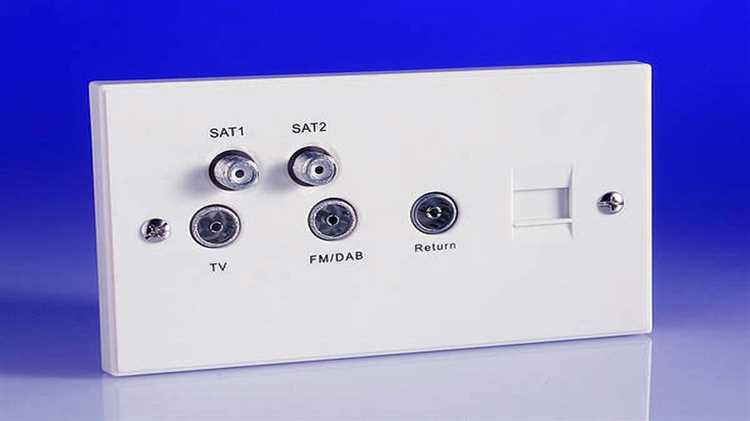

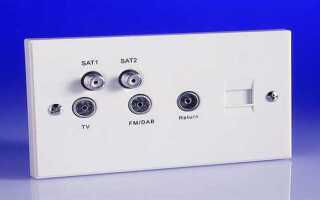

Розетки с раздельными входами для разных типов сигналов

Розетки с раздельными входами предназначены для одновременного подключения нескольких типов телевизионных сигналов, таких как эфирный DVB-T/T2, спутниковый и кабельный аналоговый или цифровой сигнал. Каждое гнездо в такой розетке имеет независимый вход с соответствующим разъемом и схемой согласования, что обеспечивает минимальные потери и оптимальное качество передачи.

Типично для спутникового сигнала используется F-разъем с усиленной экранировкой, рассчитанный на частоты до 2150 МГц, в то время как эфирный и кабельный сигнал подаются через IEC-разъемы, работающие в диапазоне до 862 МГц. Разделение входов позволяет избежать взаимных помех и перекрестных наводок, что критично при работе с разными стандартами модуляции и частотами.

При монтаже таких розеток важно учитывать правильную маркировку входов, чтобы не перепутать сигналы и сохранить целостность системы. Для кабеля рекомендуется использовать высококачественные экранированные шнуры с соответствующими характеристиками затухания. Рекомендуется выбирать розетки с заводским экранированием и качественными контактами для обеспечения надежного соединения и долговечности.

Подключение шлейфом в данной конфигурации требует применения разветвителей и фильтров, адаптированных под каждый тип сигнала, чтобы не нарушить баланс и не ухудшить коэффициент шума. Важна точная настройка системы для достижения максимального качества приема и стабильности работы телевизионной сети.

Выбор розеток для кабелей с различным диаметром и экранированием

Для кабелей с меньшим диаметром жилы, например 5.0–5.5 мм (RG-59), используются розетки с уменьшенным посадочным отверстием, исключая возможность люфта и ухудшения контакта. При несоответствии диаметра возрастает риск ослабления сигнала и появления помех.

Экранирование кабеля влияет на выбор конструкции розетки. Кабели с двойным или тройным экраном требуют розеток с расширенными контактными элементами для надежного зажима внешнего экрана. В противном случае появляется риск ухудшения экранирующих свойств, что приводит к электромагнитным помехам.

Розетки с пружинными контактами обеспечивают надежное соединение с экраном кабеля и подходят для кабелей с многослойным экранированием. Для кабелей с тонкой оплеткой рекомендуется выбирать розетки с регулируемым зажимом экрана, чтобы не повредить экран и сохранить его защитные свойства.

При использовании кабелей с нестандартным диаметром или усиленным экранированием целесообразно ориентироваться на модели розеток с универсальными адаптерами или комплектующими для регулировки внутреннего зажима. Это предотвращает механические повреждения и гарантирует стабильное качество сигнала в сети.

Резюмируя, правильный выбор розетки по диаметру и типу экранирования кабеля – залог оптимальной работы телевизионной сети без потерь и помех.

Влияние конструкции розетки на качество сигнала в шлейфе

Корпус розетки должен иметь эффективное экранирование для минимизации внешних электромагнитных помех. Использование металлических корпусов с заземлением улучшает коэффициент подавления шума (CTN), что особенно важно при длинных цепочках и многоточечных подключениях.

Тип разъема (F-разъем, IEC или специальные варианты) влияет на коэффициент отражения сигнала (VSWR). Розетки с качественной калибровкой гнезда под конкретный диаметр кабеля уменьшают импедансные несоответствия, снижая потери и предотвращая искажения телевизионного сигнала.

Проходные розетки с встроенными аттенюаторами или усилителями позволяют корректировать уровень сигнала в шлейфе, но требуют точного расчёта и подбора по уровню входящего сигнала. Неправильный выбор конструкции или низкое качество соединений приводит к ухудшению качества изображения и звука, а также к возникновению шумов и мерцаний.

Для кабелей с различной толщиной и экранированием рекомендуется выбирать розетки с универсальными или регулируемыми зажимами, обеспечивающими плотный контакт без повреждения жилы и оплётки. Это снижает потери на соединении и улучшает стабильность передачи сигнала.

Совместимость TV розеток с разными стандартами телевидения

Основные стандарты телевидения – аналоговое (PAL, SECAM), цифровое эфирное (DVB-T/T2), кабельное (DVB-C) и спутниковое (DVB-S/S2) – предъявляют разные требования к характеристикам TV розеток. Для шлейфового подключения критично учитывать тип сигнала и уровень затухания.

Аналоговые сигналы требуют минимальных потерь и высокой экранировки. Розетки с классом экранирования не ниже 90 дБ подходят для сохранения качества изображения и звука в аналоговых сетях. Важно, чтобы контактные группы обеспечивали плотное соединение для предотвращения искажений.

Цифровое эфирное телевидение (DVB-T/T2) более чувствительно к уровню шума и импульсным помехам. Проходные розетки с оптимизированной схемой подключения, минимизирующей переходные сопротивления и отражения сигнала, повышают стабильность приема. Рекомендуются розетки с импедансом 75 Ом и частотным диапазоном до 1000 МГц и выше.

Кабельное телевидение (DVB-C) требует розеток, рассчитанных на более широкий диапазон частот (до 1000–1200 МГц), что важно для передачи множества каналов и дополнительных сервисов. Розетки с раздельными входами или встроенными усилителями обеспечивают гибкость и поддерживают уровень сигнала по всей линии.

Спутниковое телевидение (DVB-S/S2) предъявляет особые требования к розеткам для коаксиального кабеля с F-коннектором. В случае шлейфного подключения в системах распределения спутникового сигнала используются розетки с F-разъемами и усиленной экранировкой, минимизирующей паразитные излучения и помехи.

Для универсального применения целесообразно выбирать розетки с маркировкой, указывающей поддержку широкого диапазона частот и низкое переходное сопротивление. Это обеспечит совместимость с большинством стандартов без необходимости замены элементов при смене типа телевидения.

Практические рекомендации по установке и подключению TV розеток в шлейф

Для минимизации потерь сигнала при подключении TV розеток в шлейф важно соблюдать правильный порядок монтажа и использовать качественные компоненты. Рекомендуется применять проходные розетки с низким уровнем затухания и высокой изоляцией между входом и выходом.

Перед установкой необходимо проверить целостность коаксиального кабеля и его соответствие стандартам – диаметр жилы 1.02 мм, экранирование не менее 60 дБ. Нарезку кабеля следует выполнять с запасом, чтобы избежать натяжения и деформации при подключении.

Подключение розеток должно осуществляться с помощью пресс-клемм или пайки, обеспечивающих надежный контакт и минимальное сопротивление. Для каждого отрезка между розетками выдерживайте длину не более 30 метров, чтобы избежать существенного ухудшения сигнала.

В местах соединений и разветвлений используйте специальные переходники и адаптеры с характеристиками, совпадающими с используемыми розетками и кабелем. Розетки монтируйте в распределительных коробках с защитой от влаги и пыли, если установка выполняется в помещениях с повышенной влажностью.

Оптимальная схема шлейфа предусматривает последовательное подключение с минимальным количеством ответвлений, чтобы сохранить целостность сигнала. Если необходима разводка на несколько устройств, предпочтительнее применять активные усилители с автоматической регулировкой усиления.

Для оценки качества монтажа после установки используйте измеритель уровня сигнала или спектроанализатор, проверяя параметры входного и выходного сигнала на каждой розетке. Значения затухания свыше 12 дБ свидетельствуют о необходимости корректировки подключения или замены компонентов.

Вопрос-ответ:

Какие виды TV розеток подходят для подключения по схеме шлейфом и чем они отличаются?

Для подключения по шлейфу применяются проходные и непроходные розетки. Проходные розетки имеют два разъёма — вход и выход, что позволяет сигналу проходить дальше по цепи. Непроходные — с одним разъёмом, они обычно устанавливаются на конце линии. Проходные розетки обеспечивают минимальные потери сигнала при последовательном соединении, а непроходные используются для оконечных точек подключения. Различия также касаются механизма подключения — винтовой, пружинный или пайка, а также уровня экранирования и качества контактов.

Как влияет качество конструкции TV розетки на уровень сигнала в шлейфе?

Конструкция розетки напрямую влияет на потери сигнала. Некачественные контакты или слабое экранирование приводят к ухудшению передачи, появлению шумов и помех. Хорошие розетки имеют плотный контакт центрального проводника с минимальным сопротивлением, а корпус выполнен из материалов с высокой электромагнитной защитой. Это снижает проникновение внешних помех и уменьшает затухание сигнала по шлейфу.

Можно ли использовать розетки с разным диаметром и экранированием кабеля в одном шлейфе?

Допускается применение розеток, рассчитанных на различные диаметры центральной жилы и типа экранирования, но только если параметры кабеля соответствуют заявленным характеристикам розетки. Несоответствие диаметра приводит к плохому контакту и потере сигнала. Важно, чтобы сопротивление и уровень экранирования были сопоставимы, иначе эффективность передачи снизится. Рекомендуется выбирать розетки с универсальными входами или подбирать их строго под тип кабеля, используемого в шлейфе.

Какие особенности монтажа розеток с проходным подключением нужно учитывать при сборке шлейфа?

При монтаже проходных розеток важно обеспечить правильное направление сигнала — вход и выход должны быть подключены согласно схеме. Неправильное подключение может привести к отражениям и ухудшению качества. Контакты необходимо надежно зафиксировать, избегать повреждений экрана кабеля. Следует минимизировать длину оголённого участка центральной жилы и соблюдать рекомендации по заделке экрана для поддержания экранирования цепи. Также не стоит перегибать кабель возле розетки, чтобы не повредить внутренние жилы.

В чем преимущества использования розеток с раздельными входами для разных типов сигналов в шлейфе?

Розетки с раздельными входами позволяют одновременно подключать различные виды сигналов, например, аналоговое и цифровое телевидение, или спутниковый и эфирный. Это уменьшает количество кабелей и упрощает разводку, а также снижает вероятность перекрестных помех за счет внутреннего разделения цепей. Такая конструкция обеспечивает удобство обслуживания и расширяет функционал сети без необходимости установки дополнительных розеток.

Какие разновидности телевизионных розеток применяются для подключения по шлейфу и как они отличаются по функционалу?

В телевизионных сетях с шлейфным подключением чаще всего используются проходные и оконечные розетки. Проходные розетки имеют два выхода: один для подключения к входящему кабелю, второй — для передачи сигнала дальше по цепи. Они позволяют формировать цепочку розеток, где сигнал проходит через каждую точку подключения. Оконечные розетки, в свою очередь, располагаются в конце линии и не имеют выхода для дальнейшего подключения. Их задача — максимально качественно принять сигнал, минимизируя потери. Различия в конструкции также влияют на уровень затухания сигнала и возможность разделения различных типов сигналов (например, спутникового и эфирного). Выбор между этими типами зависит от схемы монтажа и количества телевизоров в сети.
