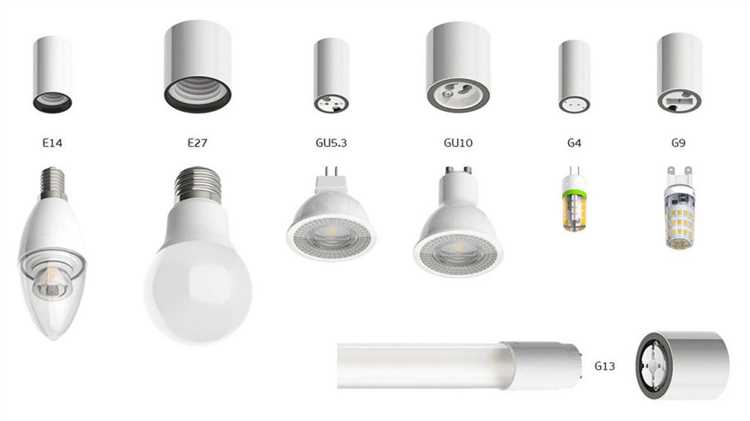

Выбор подходящей лампы невозможен без учета типа её цоколя – конструктивного элемента, обеспечивающего механическое крепление и электрический контакт. В маркировке цоколей отражены ключевые параметры: диаметр, количество контактов, форма основания и тип крепления. Неправильный выбор может привести к несовместимости с патроном, перегреву или даже повреждению оборудования.
Наиболее распространённые типы цоколей – Edison (E), штырьковые (G), байонетные (B), а также специализированные варианты вроде фокусированных (R) и резьбовых миниатюрных (T). Например, цоколь E27 используется в большинстве бытовых ламп накаливания и LED, тогда как G9 – в компактных галогенных лампах.
Важно учитывать не только геометрию, но и область применения: цоколи GU10 рассчитаны на напряжение 220 В и фиксируются поворотом, тогда как MR16 с GU5.3 – на 12 В и требуют трансформатор. Аналогично, B22 характерен для осветительных приборов британского стандарта, а E14 часто встречается в декоративных светильниках и люстрах.
Чтение маркировки и понимание конструкции цоколя позволяют точно подбирать лампу под конкретный светильник, избегая перегрузок, потери контакта и преждевременного выхода из строя. При замене ламп особенно важно сверять не только форму, но и параметры напряжения, тока и допустимой мощности, которые зависят от типа цоколя.

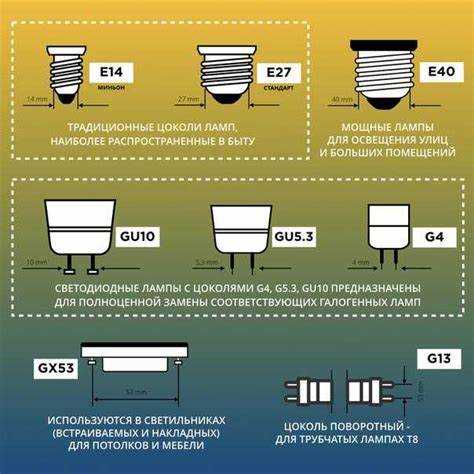

Чем отличаются цоколи ламп E14 и E27 и где они применяются
Цоколи E14 и E27 относятся к винтовому типу (Edison screw), но различаются диаметром резьбы: у E14 – 14 мм, у E27 – 27 мм. Эти параметры критичны при выборе лампы для конкретного светильника, поскольку несовместимость цоколя и патрона делает установку невозможной.
E14 называют «миньоном» – такой компактный цоколь встречается преимущественно в декоративных светильниках: бра, люстрах с изогнутыми рожками, ночниках, настольных лампах. Он чаще всего используется в сочетании с лампами небольшой мощности (до 60 Вт) и небольшого размера, включая светодиодные и галогенные модели.

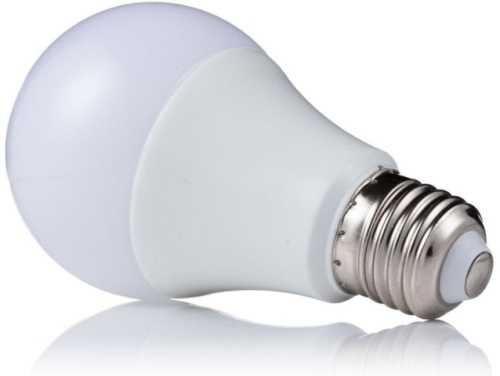

E27 – стандартный бытовой цоколь, применяемый в большинстве потолочных и настенных светильников, торшеров, уличных фонарей. Лампы с цоколем E27 рассчитаны на широкий диапазон мощностей, включая высокомощные светодиоды и энергосберегающие решения, что делает их универсальными для жилых и коммерческих помещений.
Выбор между E14 и E27 определяется типом светильника и требуемыми параметрами освещения. При замене лампы важно учитывать не только форму цоколя, но и допустимую мощность, а также габариты корпуса, особенно в компактных или закрытых светильниках.
Особенности штырьковых цоколей типа G и области их использования
Цоколи типа G представляют собой штырьковое соединение, в котором лампа фиксируется двумя контактными штырями, вставляемыми в соответствующие отверстия патрона. Расстояние между штырями обозначается числом в маркировке, например: G4, G9, G13. Чем выше число, тем больше расстояние между контактами.
G4 и G9 – компактные цоколи, используемые преимущественно в лампах низкого напряжения (обычно 12 В или 24 В) и маломощных светодиодных или галогенных источниках. Их применяют в точечных светильниках, мебельной подсветке и декоративной подсветке витрин, где важны минимальные размеры и точечная направленность света.
G13 – распространённый тип цоколя в линейных люминесцентных лампах типа T8. Контакты расположены на концах трубки на расстоянии 13 мм. Такие лампы массово применяются в офисах, производственных помещениях и на объектах с длительным временем работы освещения.
Для систем с высокой интенсивностью освещения, таких как уличные фонари и прожекторы, применяются более мощные цоколи, например G24 или GX24. Они рассчитаны на компактные люминесцентные лампы и обеспечивают устойчивую фиксацию за счёт дополнительных механических защёлок.
Важно учитывать, что лампы с цоколями типа G не взаимозаменяемы при разном расстоянии между контактами. Подбор должен основываться на точной маркировке и типе патрона. Также следует учитывать рабочее напряжение, так как, например, G4 может быть рассчитан как на 12 В, так и на 220 В в зависимости от исполнения.
Цоколи G-формата получили широкое распространение в профессиональном и бытовом освещении благодаря компактности, стабильности контакта и возможности применения в системах с ограниченным пространством установки.
Разновидности штырьковых цоколей для галогенных ламп
Для галогенных ламп применяются различные типы штырьковых цоколей, обозначаемые латинской буквой G с последующими цифрами, отражающими расстояние между контактами в миллиметрах. Выбор типа зависит от назначения лампы, напряжения и способа крепления.
Цоколь G4 используется преимущественно в низковольтных (12 В) галогенных лампах малой мощности – от 5 до 35 Вт. Такие лампы широко применяются в мебельной подсветке, витринах и точечных светильниках. Расстояние между контактами – 4 мм, диаметр штырей – около 0,65 мм. При установке необходимо учитывать теплоотвод, так как лампы сильно нагреваются.
GY6.35 – цоколь с межштыревым расстоянием 6,35 мм и более толстыми контактами. Применяется в галогенных лампах мощностью до 100 Вт, как правило, в прожекторах, медицинском и сценическом оборудовании. Он обеспечивает более надежный контакт и лучше выдерживает токовые нагрузки.
G9 – цоколь с петлеобразными штырями, рассчитанный на напряжение 220 В. Лампы с таким основанием подходят для открытых и закрытых светильников без необходимости трансформатора. Расстояние между контактами – 9 мм, но форма отличается от обычных штырьковых цоколей: штыри плоские, вставляются в соответствующий разъём. Используются в люстрах, бра и декоративной подсветке.
R7s – линейный штырьковый цоколь, предназначенный для ламп в виде стеклянной трубки. Применяется в галогенных прожекторах и осветительных приборах с мощностью до 500 Вт. Такие лампы монтируются горизонтально, а цоколь устанавливается в зажимной патрон с обоих концов. Доступны варианты длиной 78 мм, 118 мм и 189 мм в зависимости от мощности лампы.
При выборе штырькового цоколя важно учитывать не только геометрию и напряжение, но и требования к теплоотводу, совместимость с патронами и условия эксплуатации. Неправильный выбор может привести к перегреву, ослаблению контакта или выходу из строя лампы.
Какие цоколи используются в светодиодных лампах для точечных светильников
Для светодиодных ламп, применяемых в точечных светильниках, используются компактные цоколи, обеспечивающие надёжное крепление и совместимость с малогабаритной арматурой. Основные типы таких цоколей – GU10, GU5.3 (MR16) и G53 (AR111).
Цоколь GU10 рассчитан на напряжение 220 В и используется в лампах с байонетным соединением. Штырьки цоколя утолщены на концах и вставляются с поворотом. Этот тип широко распространён в потолочных светильниках, встраиваемых в гипсокартон или натяжные потолки.
Цоколь GU5.3 используется в лампах на напряжение 12 В. Контактные штырьки прямые, диаметром 1,0 мм, расстояние между ними – 5,3 мм. Для подключения требуется трансформатор. Эти лампы актуальны в системах с низковольтным питанием, особенно в ванных комнатах и нишевых зонах.
Модели с цоколем G53 предназначены для ламп повышенной мощности – чаще всего это светильники формата AR111. Контакты расположены шире (53 мм между штырьками), а сама лампа – более массивная. Применяется в акцентном освещении торговых и выставочных залов.
При выборе подходящего цоколя важно учитывать напряжение питания (220 В или 12 В), размеры светильника и допустимую нагрузку на патрон. Неправильный выбор может привести к перегреву, снижению срока службы или полной несовместимости.
Обозначения и размеры автомобильных ламп с цоколями H и P
Автомобильные лампы с цоколями типа H и P широко используются в фарах ближнего и дальнего света, противотуманных фарах, а также габаритных и сигнальных огнях. Обозначения этих цоколей стандартизированы по нормам ECE и включают буквенно-цифровые коды, отражающие тип конструкции и совместимость с патронами.
Цоколи серии H применяются преимущественно для галогенных ламп:
- H1 – однонитевая лампа, используется для дальнего или ближнего света. Диаметр цоколя 6,5 мм, ширина фланца 13 мм. Контакт – плоский лепестковый, установка через прижимную скобу.
- H4 – двухнитевая лампа с ближним и дальним светом. Диаметр юбки 22 мм, наличие трёх контактов. Широко используется в рефлекторных фарах.
- H7 – однонитевой аналог H4, без режима дальнего света. Устанавливается в современных фарах с отдельными отражателями.
- H11 – компактная лампа с плоским пластиковым цоколем и двумя контактами, применяется в ПТФ и ближнем свете.
Цоколи типа P относятся к лампам с штифтовым или байонетным креплением, чаще встречающимся в сигнальных и габаритных огнях:
- P21W – лампа с байонетным цоколем BAZ15s, используется для стоп-сигналов и указателей поворота. Диаметр цоколя 15 мм, асимметричные штифты для защиты от неправильной установки.
- PY21W – аналог P21W с оранжевой колбой. Используется в поворотниках с прозрачным рассеивателем.
- P21/5W – двухконтактная лампа типа BAY15d. Предназначена для одновременной работы в режимах габаритов и стоп-сигналов. Один контакт – 5 Вт, второй – 21 Вт.
При выборе лампы необходимо учитывать не только обозначение, но и совместимость по креплению и тепловым характеристикам, особенно в случае замены на светодиодные аналоги. Установка неподходящего цоколя может привести к неправильной фокусировке светового пучка или сбоям в электросети автомобиля.
Резьбовые цоколи: маркировка, диаметр и совместимость
Резьбовые цоколи обозначаются буквой «E» (от англ. Edison screw) и цифрой, указывающей диаметр в миллиметрах. Например, E14 означает резьбу диаметром 14 мм, E27 – 27 мм, E40 – 40 мм. Основные стандарты резьбовых цоколей используются в бытовом и промышленном освещении.
Диаметр цоколя напрямую влияет на совместимость лампы с патроном. E14 применяется для маломощных ламп, часто в настольных и декоративных светильниках. E27 – самый распространённый тип для бытовых ламп мощностью до 100 Вт. E40 рассчитан на мощные лампы, применяемые в уличном и промышленном освещении.
Маркировка резьбовых цоколей может дополнительно включать обозначения, указывающие на тип лампы или особые характеристики, например, «ES» (Edison Screw) или «SES» (Small Edison Screw) для уменьшенных вариантов E14. Кроме диаметра, важна длина резьбы, но для большинства бытовых патронов стандартизирована и не вызывает проблем при замене.
Совместимость определяется точным соответствием диаметра и шагу резьбы. Лампы с E14 нельзя вкручивать в патроны E27 и наоборот из-за разницы в размере. Использование переходников возможно, но снижает надёжность и безопасность. Для светодиодных ламп и галогенных часто выпускают аналоги с теми же резьбовыми цоколями, что обеспечивает простую замену без смены патрона.
При выборе лампы с резьбовым цоколем необходимо сверять маркировку и параметры патрона, учитывая тип напряжения и мощность, так как резьбовые цоколи могут использоваться в сетях как 12 В, так и 220 В. Неправильное сочетание приведёт к отказу лампы или повреждению патрона.

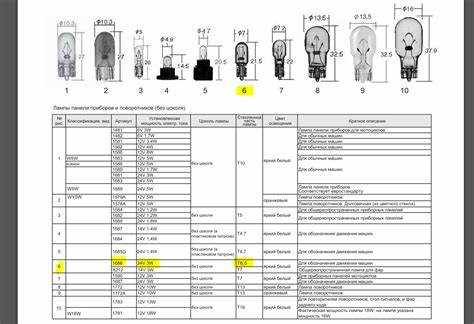

Как правильно определить тип цоколя по маркировке на упаковке
На упаковке лампы тип цоколя указывается буквенно-цифровым кодом, в котором буква обозначает форму и способ крепления, а цифра – диаметр или расстояние между контактами в миллиметрах.
Обозначение «E» (Edison) означает резьбовой цоколь. Цифра после буквы указывает диаметр резьбы в миллиметрах. Например, E27 – резьбовой цоколь диаметром 27 мм, E14 – 14 мм.
Цоколи с буквой «G» – штырьковые. Цифра показывает расстояние между штырьками. Например, G4 – два штырька с шагом 4 мм, G9 – 9 мм.
Маркировка «R» или «GU» применяется для ламп с двумя штырьками и фиксирующим механизмом. Например, GU10 – штырьки диаметром 10 мм с защёлкой, обычно для галогенных и LED ламп.
Буква «B» или «BA» указывает на байонетный цоколь. Цифра показывает диаметр цоколя. Например, BA15d – байонет диаметром 15 мм с двойным контактом.
Если упаковка содержит маркировку типа H4 или P21W, это обозначает тип автомобильной лампы с определённым цоколем и назначением. Здесь буквы указывают стандарты производителя или категорию лампы.
Для точного определения важно сверять код с техническими характеристиками, указанными на упаковке. Часто производители дополнительно наносят схематическое изображение цоколя.
При выборе лампы учитывайте полное обозначение, включающее буквы и цифры, так как одинаковые буквы могут иметь разные параметры в зависимости от типа лампы.
Вопрос-ответ:
Как определить тип цоколя лампы по маркировке на упаковке?
На упаковке лампы обычно указывается буквенно-цифровое обозначение цоколя, например E27, G4, R7s. Буква указывает форму цоколя: «E» — резьбовой (Edison), «G» — штырьковый, «R» — линейный, а цифра обозначает диаметр или расстояние между контактами в миллиметрах. По этим параметрам можно точно подобрать совместимый светильник или патрон.
Чем отличаются цоколи E14 и E27 и в каких приборах они чаще встречаются?
Цоколь E14 имеет диаметр резьбы 14 мм, а E27 — 27 мм. E14 часто используется в небольших лампах для бытовых светильников, ночников, люстр с компактным дизайном. E27 распространён в стандартных настольных лампах и потолочных светильниках. Разница в диаметре не позволяет использовать лампы взаимозаменяемо без адаптеров.
Какие бывают штырьковые цоколи и где они применяются?
Штырьковые цоколи делятся на несколько типов в зависимости от количества и расположения штырей: G4, G9, GU10, G13 и другие. Например, G4 и G9 применяются в галогенных и светодиодных лампах для точечного освещения. GU10 часто встречается в потолочных прожекторах с поворотной фиксацией. G13 — это цоколь для люминесцентных ламп, где штыри расположены параллельно на расстоянии 13 мм.
Что обозначают буквы и цифры в маркировке цоколей ламп с резьбовым основанием?
Буква «E» обозначает резьбовой цоколь Эдисона, цифра после неё указывает диаметр резьбы в миллиметрах (например, E27 — 27 мм). Иногда после цифры добавляют букву «s» (например, E14s) для указания специальной формы или исполнения. Такие обозначения позволяют понять, подходит ли лампа к патрону по размеру и типу крепления.
Можно ли использовать лампы с разными типами цоколей в одном светильнике?
Нет, цоколи рассчитаны на конкретные типы патронов с определённой конструкцией и размерами. Использование лампы с неподходящим цоколем приведёт к плохому контакту, невозможности крепления или даже повреждению оборудования. Для смены типа цоколя нужны специальные адаптеры, но их использование не всегда оправдано и может снижать надёжность.
Какие основные типы цоколей ламп используются в бытовом освещении и как они отличаются по конструкции?
В бытовом освещении наиболее распространены резьбовые и штырьковые цоколи. Резьбовые цоколи, например, типы E14 и E27, имеют винтовое соединение с патроном, различаются по диаметру — 14 мм и 27 мм соответственно. Штырьковые цоколи, такие как G4 или G9, оснащены двумя штырьками, которые вставляются в соответствующие гнезда. Их главное отличие в способе крепления и размерах, что влияет на совместимость лампы с конкретным светильником.
Как правильно расшифровать маркировку цоколя на упаковке лампы, чтобы выбрать совместимую модель?
Маркировка цоколя обычно состоит из буквы и цифр, которые обозначают тип крепления и размер. Например, буква E означает резьбовой цоколь (от англ. Edison screw), а число рядом — диаметр в миллиметрах (E27 — резьба диаметром 27 мм). Цоколи с буквой G — штырьковые, цифры указывают расстояние между штырьками в миллиметрах (G9 — 9 мм). Знание этих обозначений помогает подобрать лампу, подходящую к светильнику без риска несовместимости.
