Какие условия должна обеспечивать тепловая изоляция трубопроводов и арматуры

Эффективность тепловой изоляции трубопроводов и арматуры напрямую влияет на теплопотери, энергозатраты и устойчивость инженерных систем. Согласно СП 61.13330.2020, изоляционные материалы должны обеспечивать минимальные теплопотери при эксплуатации, соответствовать требованиям пожарной безопасности и обладать стойкостью к воздействию среды эксплуатации – в том числе влаги, ультрафиолетового излучения и перепадов температур.

При проектировании изоляции важно учитывать теплопроводность материала: для систем отопления и горячего водоснабжения показатель должен составлять не более 0,05 Вт/(м·К) при температуре 40 °C. Для труб, проложенных на открытом воздухе, критично наличие внешнего защитного покрытия с устойчивостью к УФ-излучению и механическим повреждениям. Арматура (запорная и регулирующая) требует индивидуального подхода: изоляция должна обеспечивать не только сохранение температуры, но и доступ к обслуживанию, что реализуется за счёт разъёмных конструкций.

Толщина теплоизоляционного слоя определяется на основании расчёта сопротивления теплопередаче с учётом климатической зоны, диаметра трубы и температуры теплоносителя. Например, для стальных труб диаметром 50 мм с температурой теплоносителя 90 °C, проложенных внутри зданий, минимальная толщина изоляции из минеральной ваты должна составлять не менее 40 мм. Несоблюдение этих требований ведёт к росту теплопотерь до 30 %, что влечёт перерасход энергии и нарушение нормативных показателей эффективности систем.

Монтаж теплоизоляции должен выполняться с учётом требований к герметичности, особенно в местах соединений и на арматуре. Любые щели и зазоры приводят к локальному охлаждению и образованию конденсата. Применение лент и покрытий на основе алюминиевой фольги позволяет повысить отражающую способность и увеличить срок службы изоляции, особенно в условиях повышенной влажности.

Допустимые теплопотери изолированных трубопроводов в технических помещениях

В технических помещениях, таких как тепловые пункты, подвалы и шахты, допустимые теплопотери изолированных трубопроводов регламентируются с учётом энергоэффективности, температуры теплоносителя и категории помещения. Согласно СП 61.13330, для трубопроводов с температурой теплоносителя до 150 °C максимально допустимые теплопотери через изоляцию не должны превышать 9 Вт/м при температуре воздуха 20 °C и относительной влажности до 60%.

Для систем отопления и горячего водоснабжения нормируемые значения потерь рассчитываются исходя из тепловой нагрузки и длины трубопровода. Например, при длине магистрали 20 м и температуре теплоносителя 95 °C в техническом помещении допускается суммарная потеря тепла не более 180 Вт. Превышение этого значения указывает на неэффективную изоляцию или нарушение монтажных требований.

Особое внимание необходимо уделять участкам с арматурой и фланцевыми соединениями. Их изоляция должна быть эквивалентна основной по теплотехническому сопротивлению. В противном случае локальные потери могут составлять до 30% от общего значения, что критично для закрытых помещений с ограниченным воздухообменом.

Контроль теплопотерь осуществляется посредством тепловизионного обследования или расчётных методик с использованием коэффициентов теплопередачи для конкретных материалов изоляции. Превышение предельных значений требует немедленного устранения дефектов или замены теплоизоляционного слоя.

Нормативы по толщине и типу изоляции для горячих и холодных труб

Для трубопроводов горячего водоснабжения и отопления минимальная толщина теплоизоляции устанавливается в зависимости от диаметра трубы и температурного режима. Согласно СП 61.13330.2012, для труб с наружным диаметром до 22 мм толщина изоляции должна составлять не менее 20 мм при температуре теплоносителя до 105 °C. Для труб диаметром 25–32 мм – от 30 мм, а при диаметре более 45 мм – не менее 50 мм.

В системах холодного водоснабжения основное требование – предотвращение конденсации влаги на поверхности труб. Согласно СП 61.13330.2012 и ГОСТ 23208-2009, толщина теплоизоляции должна обеспечивать температуру наружной поверхности выше точки росы воздуха не менее чем на 3 °C. При использовании вспененного каучука или пенополиэтилена с закрытой ячеистой структурой толщина изоляции, как правило, составляет 9–20 мм в зависимости от влажности помещения и температуры воды.

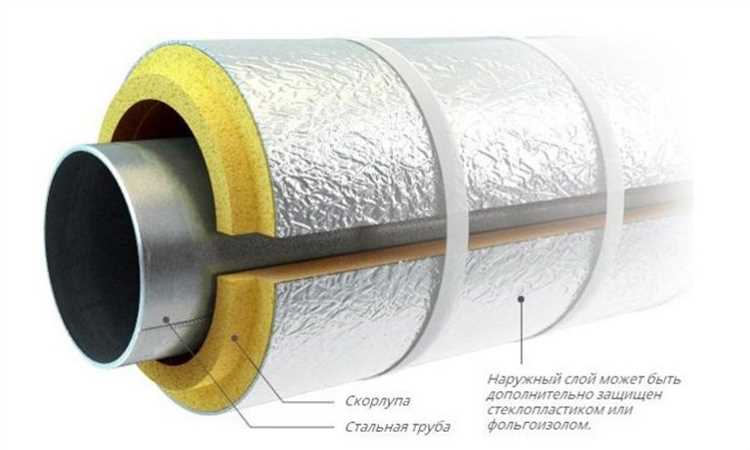

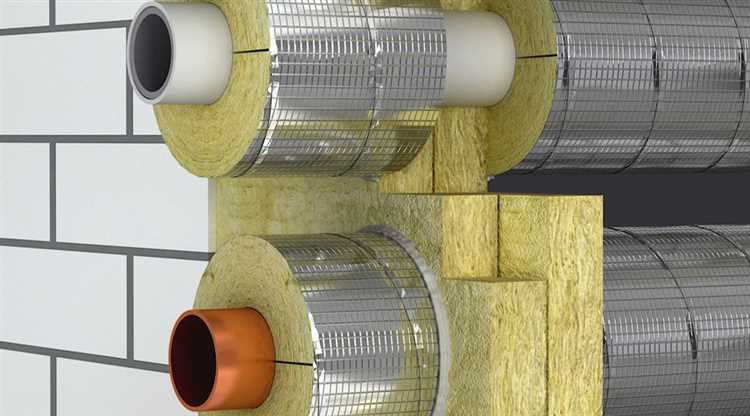

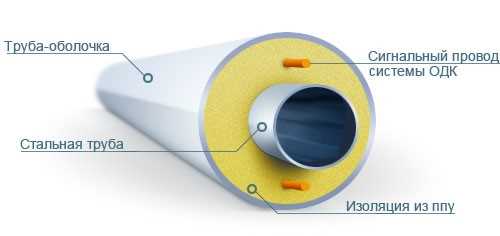

Для горячих труб предпочтительно использовать минераловатные цилиндры или оболочки на основе базальта с фольгированной внешней поверхностью, обеспечивающей дополнительное снижение теплопотерь. Допускается применение вспененного полиуретана, особенно в системах теплоснабжения с подземной прокладкой.

Холодные трубы рекомендуется изолировать материалами с минимальной водопоглощаемостью: вспененный каучук, ПЭ-пенопласт с пароизоляционным слоем. При этом обязательна герметизация швов и стыков во избежание проникновения влаги внутрь слоя изоляции.

Выбор типа изоляции должен соответствовать классу пожарной опасности конструкции и условиям эксплуатации – температура, влажность, возможность механического воздействия. Внутри технических помещений предпочтительно использовать изоляцию с группой горючести Г1 или Г2, с обязательной защитой от повреждений и доступа влаги.

Особенности теплоизоляции запорной и регулирующей арматуры

Для арматуры применяются разъемные кожуховые конструкции из пенополиуретана, минеральной ваты или вспененного каучука, обтянутые алюминиевым или оцинкованным кожухом. Такие элементы изготавливаются по шаблонам, точно соответствующим конфигурации арматуры. Это обеспечивает плотное прилегание и снижает риск образования мостиков холода.

При изоляции клапанов, задвижек и фланцевых соединений необходимо предусматривать люки, разъемные крышки или съемные секции. Толщина изоляционного слоя должна соответствовать требованиям, аналогичным трубопроводам с тем же теплоносителем, но с учетом дополнительного запаса на сложную форму поверхности и возможные тепловые потери на металлоконструкциях корпуса арматуры.

Особое внимание требуется при изоляции арматуры, установленной в помещениях с переменной температурой и влажностью. В таких случаях рекомендуется использовать материалы с низкой водопоглощающей способностью и внешним пароизоляционным покрытием, чтобы предотвратить образование конденсата и последующее разрушение изоляционного слоя.

Для арматуры с электроприводами необходимо оставлять вентиляционные зазоры или устанавливать специальные термостойкие оболочки, обеспечивающие охлаждение оборудования. При проектировании теплоизоляции запрещено блокировать ручные маховики, шкалы и указатели положения, а также узлы, подлежащие регулярному техобслуживанию.

Огнестойкость и класс горючести теплоизоляционных материалов

При выборе теплоизоляционных материалов для трубопроводов и арматуры в зданиях особое внимание уделяется их огнестойкости и классу горючести, так как эти параметры напрямую влияют на пожарную безопасность инженерных систем.

Согласно требованиям технических регламентов (в том числе ТР ЕАЭС 043/2017), все изоляционные материалы классифицируются по способности к горению, дымообразованию и токсичности продуктов сгорания. Ключевыми показателями являются:

• Группа горючести (Г1–Г4) – определяет скорость распространения пламени. Наименее горючие материалы – Г1, наиболее – Г4.
• Группа воспламеняемости (В1–В3) – характеризует легкость воспламенения при воздействии источника пламени. Наиболее безопасные – В1.
• Группа дымообразующей способности (Д1–Д3) – показывает интенсивность задымления при горении. Предпочтительно выбирать Д1.
• Группа токсичности продуктов горения (Т1–Т4) – отражает уровень опасных веществ в дыме. Оптимальные значения – Т1–Т2.

Для зданий с повышенными требованиями пожарной безопасности (например, жилых, общественных и образовательных) рекомендуется использовать материалы с комбинацией характеристик Г1-В1-Д1-Т1. Особенно это актуально для изоляции трубопроводов, проходящих через шахты, перекрытия и технические помещения.

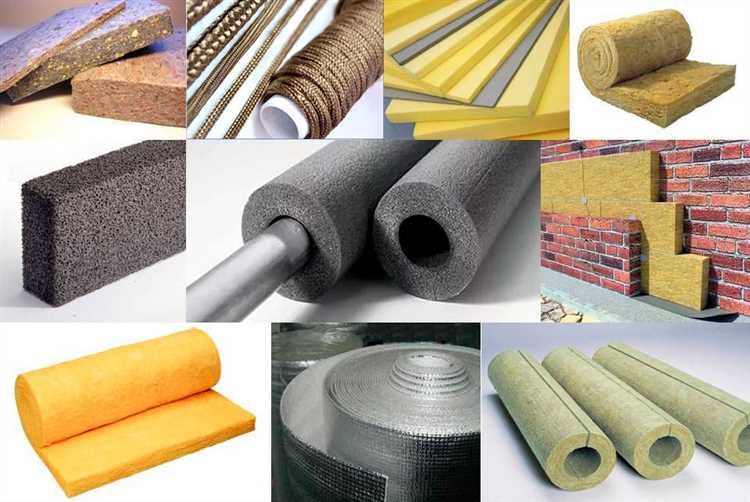

На практике наиболее распространены следующие типы огнестойких материалов:

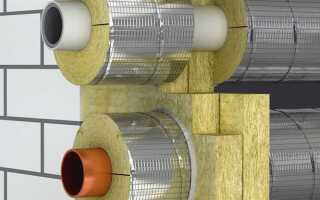

1. Базальтовая вата с покрытием из фольги – негорючий материал (НГ), устойчивый к температуре до +600 °C, сохраняющий структуру при воздействии пламени.
2. Каучуковая изоляция с антипиренами – имеет горючесть не выше Г1, применяется в системах HVAC с обязательной защитой от открытого огня.
3. Стекловолоконные маты – условно негорючие (Г1–Г2), требуют дополнительной огнезащитной обмотки при монтаже в пожароопасных зонах.

Перед применением следует запрашивать у поставщика протоколы испытаний по ГОСТ 30244, ГОСТ 30402 и ГОСТ 12.1.044. Материалы без подтверждённой классификации не допускаются к использованию в ответственных участках систем.

Также важно учитывать, что монтаж и крепление изоляции должны исключать риск образования зазоров, сквозных каналов и незакрытых участков, которые могут способствовать распространению пламени.

Условия эксплуатации и выбор изоляции для наружных трубопроводов

При выборе теплоизоляции для наружных трубопроводов необходимо учитывать климатическую зону, диапазон рабочих температур, ветровые и влажностные нагрузки, а также вероятность механических воздействий. Например, в регионах с температурой ниже –25 °C применяются материалы с минимальной теплопроводностью не более 0,035 Вт/(м·К) при 0 °C.

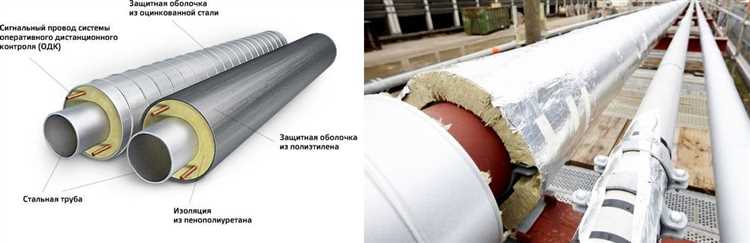

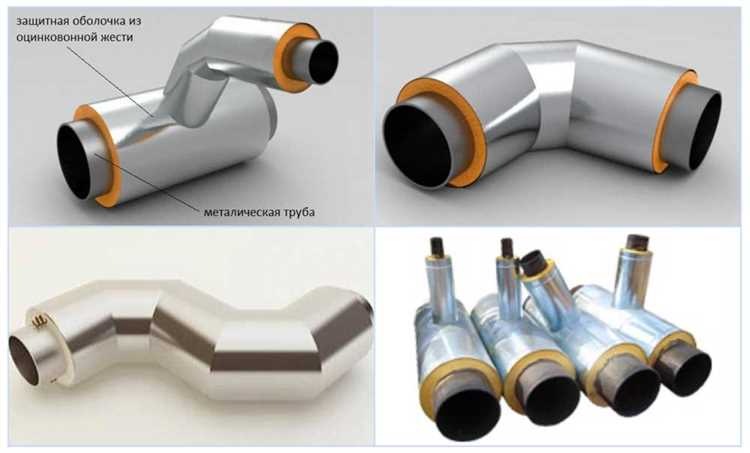

Для наружных сетей водоснабжения и теплоснабжения критична защита от промерзания. В таких случаях рекомендуется использовать жесткие пенополимерные материалы (пенополиуретан, пенополиизоцианурат), заключённые в защитную оболочку из полиэтилена или оцинкованной стали. Это обеспечивает устойчивость к ультрафиолету, осадкам и механическим повреждениям.

Наружные трубопроводы, находящиеся в зонах с высокой влажностью, требуют использования влагоустойчивой изоляции с закрытой ячеистой структурой. Для предотвращения накопления конденсата применяются дополнительные пароизоляционные слои, особенно при транспортировке холодных сред.

Важен также коэффициент водопоглощения материала – он не должен превышать 1–2 % по объему. Повышенное водопоглощение значительно снижает эффективность изоляции в зимний период, увеличивая теплопотери и риск коррозии трубопровода.

Допустимая толщина теплоизоляции определяется по СНиП 41-03-2003 с учетом расчетной температуры наружного воздуха. Например, для трубопроводов горячего водоснабжения при температуре носителя 65–75 °C и наружной температуре –30 °C толщина пенополиуретановой изоляции должна составлять не менее 40–50 мм.

Монтаж изоляции на наружных трассах требует тщательной герметизации стыков и защитных кожухов. Некачественная герметизация приводит к проникновению влаги и разрушению теплоизоляционного слоя уже в течение первого года эксплуатации.

Требования к пароизоляции при изоляции холодных труб

Пароизоляция холодных труб необходима для предотвращения конденсации влаги на поверхности изоляции и трубы, что может привести к коррозии, снижению теплоизоляционных характеристик и повреждению конструкции.

Основные требования к пароизоляционным материалам:

1. Пароизоляция должна иметь коэффициент паропроницаемости не выше 0,01 мг/(м·ч·Па), обеспечивая эффективный барьер для водяного пара.

2. Материал должен обладать высокой механической прочностью и устойчивостью к разрывам при монтаже и эксплуатации.

3. Пароизоляционные слои должны быть герметично соединены с помощью специальных клеящих лент, сварки или герметиков, исключая попадание влаги внутрь изоляционного слоя.

4. Рекомендуется использовать многослойные пленочные материалы с отражающим слоем для повышения стойкости к воздействию ультрафиолета и агрессивных сред, если изоляция размещена вне помещений.

5. Толщина и тип пароизоляции выбираются с учетом температурного режима трубопровода и условий эксплуатации, с обязательным учетом рекомендаций производителей изоляционных систем.

Монтаж пароизоляции должен предусматривать:

• Полное покрытие всей изолируемой поверхности без щелей и разрывов.

• Защиту пароизоляции от механических повреждений на этапе монтажа и эксплуатации.

• Обеспечение дренажа или вентиляции при невозможности полного исключения конденсата.

Нарушение требований к пароизоляции холодных труб приводит к накоплению влаги внутри изоляции, что снижает её эффективность и ускоряет коррозионные процессы на трубах и арматуре.

Способы контроля качества выполненной теплоизоляции на объекте

Контроль качества теплоизоляции включает проверку целостности, толщины и плотности изоляционного слоя. Для измерения толщины используют ультразвуковые толщиномеры или магнитные толщиномеры для металлических покрытий. Отклонение от проектной толщины более чем на 5% считается дефектом.

Визуальный контроль заключается в оценке целостности и равномерности покрытия, отсутствия трещин, пустот, отслаивания и мест с повышенной влажностью. Не допускаются разрывы пароизоляционного слоя и нарушения герметичности соединений.

Измерение теплопотерь проводится с помощью тепловизионной съемки. Этот метод выявляет места с повышенными теплопотерями, указывающие на дефекты изоляции, например, повреждения или недостаточную толщину материала.

Проверка плотности и адгезии реализуется с использованием методов отрыва образцов или контактных испытаний, что позволяет определить степень сцепления изоляционного материала с трубой и предотвратить растрескивание и отслаивание.

Контроль влажности изоляционного слоя выполняется с помощью влагомеров, поскольку наличие влаги значительно снижает теплоизоляционные свойства и приводит к коррозии металла.

Для комплексной оценки качества рекомендуется разработать технический регламент, включающий периодичность проверок, перечень используемого оборудования и критерии оценки, что обеспечит системность и объективность контроля.

Вопрос-ответ:

Какие основные параметры должны учитывать при выборе теплоизоляции для трубопроводов с горячей водой?

При выборе изоляции для горячих труб важно учитывать теплопроводность материала, его устойчивость к высоким температурам и механическим нагрузциям. Толщина изоляционного слоя определяется расчетом тепловых потерь и должна соответствовать нормативным требованиям. Кроме того, материал должен обладать стойкостью к воздействию влаги и химических веществ, чтобы сохранять свои свойства в процессе эксплуатации.

Каковы особенности теплоизоляции арматуры по сравнению с изоляцией труб?

Изоляция арматуры требует учета сложной геометрии и наличия подвижных элементов, поэтому материалы и конструкции теплоизоляции должны обеспечивать удобство монтажа и демонтажа. Часто используются специальные съемные или составные элементы, которые облегчают доступ к запорной или регулирующей арматуре без повреждения изоляционного слоя. При этом изоляция должна сохранять герметичность и предотвращать образование конденсата на поверхности арматуры.

Какие требования предъявляются к пароизоляции при изоляции холодных трубопроводов?

Пароизоляция в системах холодного трубопровода служит для предотвращения проникновения влаги внутрь теплоизоляционного слоя. Материал пароизоляции должен обладать высокой плотностью и непрерывностью покрытия, без повреждений и зазоров. Монтаж пароизоляции выполняется с тщательным контролем стыков и соединений, чтобы исключить конденсацию влаги и возможное разрушение изоляции. Использование качественной пароизоляции продлевает срок службы всей изоляционной системы.

Как контролируется качество выполненной теплоизоляции на объекте?

Контроль качества изоляционных работ включает визуальный осмотр на предмет отсутствия дефектов и повреждений, проверку толщины и плотности слоя теплоизоляции, а также герметичности пароизоляции. Часто применяют измерения теплопотерь с помощью тепловизоров или приборов для определения сопротивления теплопередаче. Документально фиксируются все параметры согласно проектной документации и нормативам, что обеспечивает соответствие установленным требованиям и долговечность эксплуатации.
