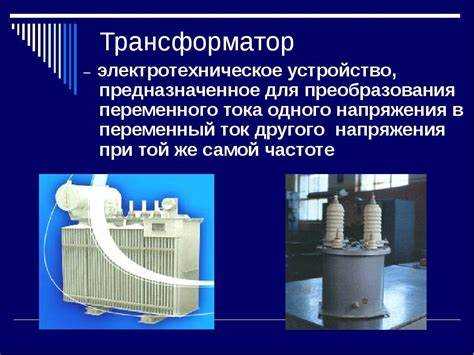

Трансформатор – это электрическое устройство, предназначенное для преобразования переменного напряжения с одного уровня на другой при сохранении частоты сигнала. В основе его работы лежит явление электромагнитной индукции, открытое Майклом Фарадеем. На практике трансформаторы используются для повышения напряжения на линиях электропередачи и понижения его перед подачей к потребителям.

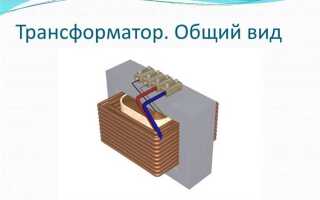

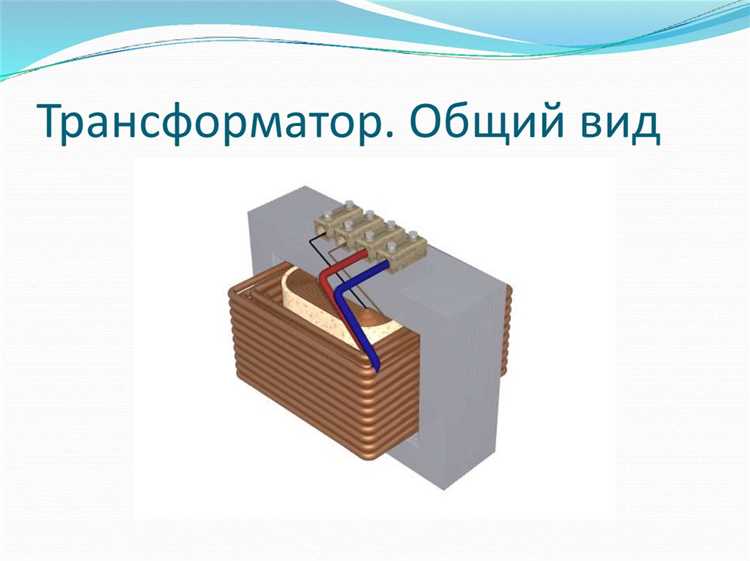

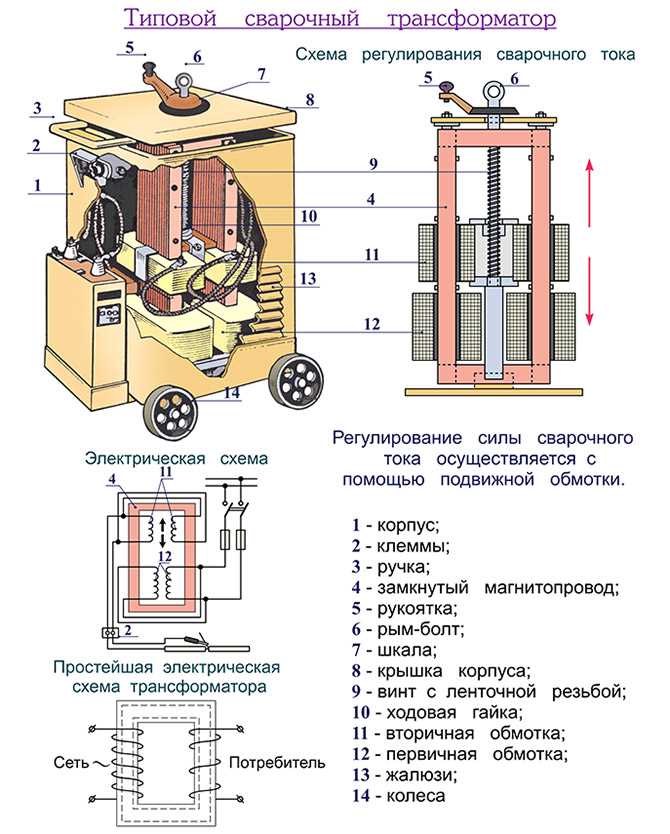

Конструктивно трансформатор состоит из двух или более обмоток, размещённых на общем магнитопроводе из ферромагнитного материала. Первичная обмотка подключается к источнику переменного тока, в то время как вторичная обмотка выдаёт напряжение на выходе. Отношение числа витков в этих обмотках определяет коэффициент трансформации, то есть, во сколько раз изменяется напряжение.
Например, если первичная обмотка содержит 1000 витков, а вторичная – 100, выходное напряжение будет в 10 раз меньше входного. В случае повышения напряжения ситуация обратная: вторичная обмотка имеет больше витков. Важно учитывать, что трансформаторы не работают с постоянным током – при отсутствии изменения магнитного потока не происходит индукции напряжения.
Для эффективной работы устройства необходимо учитывать потери в меди обмоток, потери в стали магнитопровода, режим холостого хода и короткого замыкания. Правильный подбор трансформатора зависит от нагрузки, частоты сети и условий эксплуатации. В бытовой технике применяются понижающие трансформаторы, в энергетике – повышающие, мощностью от нескольких ватт до сотен мегаватт.
Для чего используется трансформатор в электросети
Трансформаторы в электросетях применяются для изменения уровня напряжения переменного тока с минимальными потерями энергии. Основное назначение – повышение напряжения на этапе передачи и понижение на этапе потребления. Это необходимо для оптимизации работы энергетической системы и снижения тепловых потерь в линиях электропередачи.
При передаче электроэнергии на большие расстояния используется высокое напряжение – до 500 кВ и выше. Это позволяет сократить ток и тем самым уменьшить потери на сопротивление проводов. Повышающие трансформаторы, установленные на подстанциях электростанций, преобразуют напряжение, вырабатываемое генераторами, в более высокое значение, подходящее для магистральных линий.
На подстанциях, расположенных ближе к потребителям, понижающие трансформаторы возвращают напряжение к безопасным и допустимым уровням: 220/380 В для бытовой нагрузки и 6–35 кВ для промышленных объектов. Без понижающих трансформаторов подключение большинства устройств было бы невозможно или опасно.

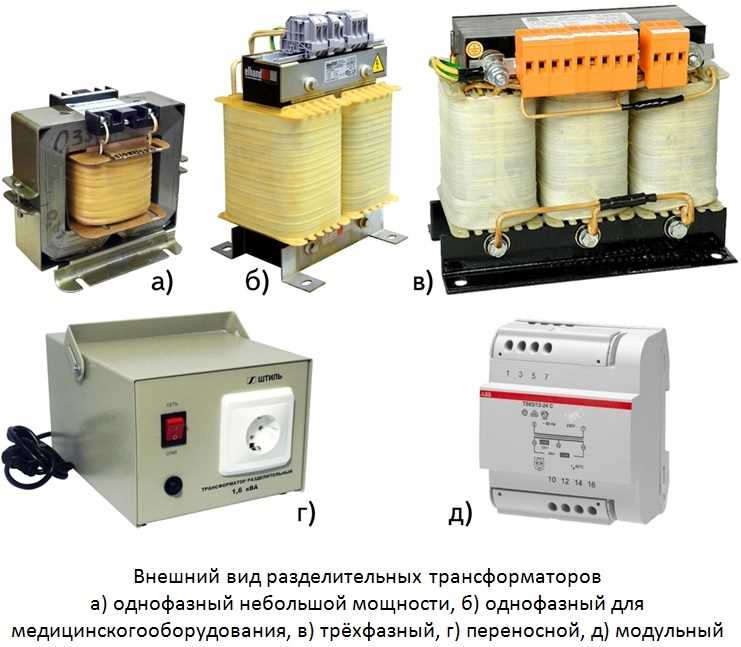

Также трансформаторы используются для разделения цепей с разными уровнями гальванической развязки, что критично для защиты оборудования и предотвращения аварий. В локальных сетях применяются измерительные и защитные трансформаторы, позволяющие точно контролировать параметры тока и напряжения без прямого подключения к силовой цепи.
Эффективная работа трансформаторов влияет на стабильность напряжения в сети, долговечность оборудования и экономию энергии. Их правильный подбор и регулярное техническое обслуживание являются обязательными для бесперебойного электроснабжения.
Принцип действия трансформатора на основе электромагнитной индукции
Трансформатор работает по закону электромагнитной индукции, установленному Фарадеем. При изменении электрического тока в обмотке первичной цепи создаётся переменное магнитное поле, которое замыкается через сердечник и пересекает витки вторичной обмотки.
Этот переменный магнитный поток индуцирует ЭДС (электродвижущую силу) во вторичной обмотке. Значение ЭДС определяется по формуле: E = -N·(dΦ/dt), где E – индуцированная ЭДС, N – число витков, dΦ/dt – скорость изменения магнитного потока. Знак минус указывает на направление, противоположное изменению потока, согласно правилу Ленца.
Соотношение между напряжениями в обмотках напрямую зависит от их витков: U₁/U₂ = N₁/N₂. Таким образом, трансформатор позволяет понижать или повышать напряжение без изменения частоты, что критически важно для передачи электроэнергии на большие расстояния и её распределения.
Для эффективной работы трансформатора используются сердечники из ферромагнитных материалов с высокой магнитной проницаемостью и минимальными потерями на вихревые токи. Обмотки изготавливаются из меди или алюминия с лаковой изоляцией и размещаются так, чтобы обеспечить максимальную связь через общий магнитный поток.
Чем отличается силовой трансформатор от измерительного
Силовой трансформатор предназначен для передачи и преобразования электрической энергии в цепях переменного тока. Его основная задача – изменение уровня напряжения для эффективной транспортировки электроэнергии от источника к потребителю. Рабочие токи таких устройств могут достигать тысяч ампер, а мощность – сотен мегаватт. Они устанавливаются в распределительных подстанциях, электростанциях и в высоковольтных сетях.
Измерительный трансформатор служит для понижения тока или напряжения до безопасных уровней, пригодных для подключения измерительных приборов, автоматических систем и устройств релейной защиты. Он не предназначен для передачи значительной мощности – его вторичные цепи рассчитаны на токи до нескольких ампер. Основные типы – трансформаторы тока и трансформаторы напряжения.
Ключевое различие заключается в назначении и параметрах работы: силовой трансформатор передаёт энергию, измерительный – обеспечивает точность измерения без риска повреждения оборудования. Кроме того, измерительные трансформаторы должны обладать высокой классом точности, тогда как для силовых устройств приоритетом остаются минимальные потери и высокая эффективность при передаче мощности.
Как выбрать трансформатор по параметрам тока и напряжения
Для начала необходимо определить:
- Напряжение на первичной обмотке (U₁) – соответствует источнику питания.
- Напряжение на вторичной обмотке (U₂) – должно соответствовать требованиям нагрузки.
- Потребляемый ток нагрузки (I₂) – рассчитывается по формуле: I₂ = P / U₂, где P – мощность нагрузки в ваттах.
Мощность трансформатора (S) выбирается с запасом не менее 20–30 % от расчетной мощности нагрузки:
- Для бытовых устройств: S = 1.3 × P.
- Для промышленных установок: запас выбирается индивидуально с учетом пусковых токов и режима работы.
Важно учитывать тип нагрузки:
- Активная нагрузка (нагреватели, лампы накаливания) – трансформатор подбирается строго по расчетной мощности.
- Индуктивная нагрузка (двигатели, трансформаторы) – необходим больший запас по мощности для компенсации пусковых токов.
Пример: если требуется питать устройство на 24 В мощностью 120 Вт от сети 230 В, ток вторичной обмотки составит I₂ = 120 / 24 = 5 А. Мощность трансформатора: S = 1.3 × 120 = 156 ВА. Следует выбрать трансформатор с выходом 24 В и мощностью не менее 160 ВА.
Также следует проверить:
- Тип охлаждения (естественное или принудительное) в зависимости от условий эксплуатации.
- Класс изоляции и температура окружающей среды.
- Наличие защитных обмоток или экранов, если трансформатор будет использоваться в цепях с помехами.
Окончательный выбор трансформатора необходимо подтвердить по техническому паспорту конкретной модели, сопоставляя реальные характеристики с расчетными параметрами.
Почему греется трансформатор и как устранить перегрев
Перегрев может быть вызван следующими факторами:
- Превышение номинальной нагрузки – трансформатор работает при токе, превышающем расчетное значение.
- Неисправности в изоляции – повреждение изоляционных слоев ведет к локальным токам утечки и нагреву.
- Плохое охлаждение – недостаточная вентиляция, отказ вентиляторов или загрязнение радиаторов ухудшают теплоотвод.
- Неверное подключение – перекос фаз или неправильное распределение нагрузки увеличивают ток в отдельных обмотках.
- Высокая температура окружающей среды – снижает эффективность естественного и принудительного охлаждения.
Для устранения перегрева необходимо принять меры по выявлению и устранению причин:
- Проверить токи нагрузки амперметром – при превышении номинала пересчитать схему подключения или снизить нагрузку.
- Провести термографический контроль – выявить горячие зоны, указывающие на неисправности.

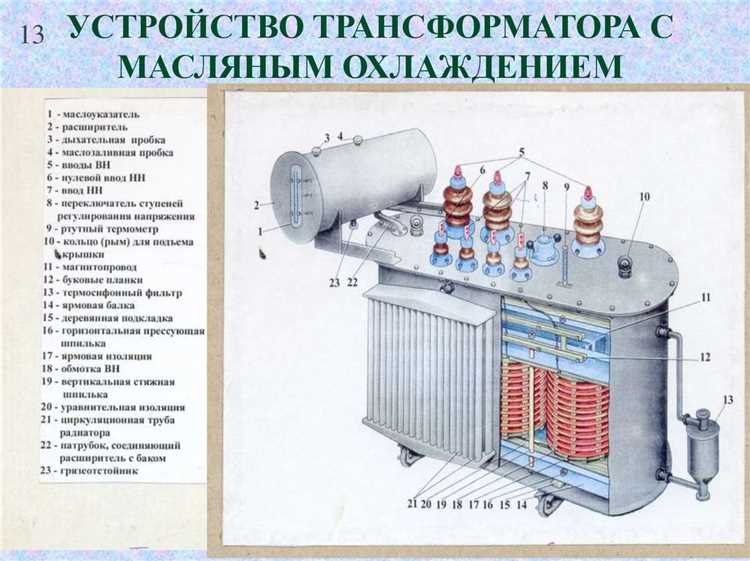

- Оценить состояние системы охлаждения – очистить вентиляционные каналы, при необходимости заменить масло в масляных трансформаторах.
- Измерить сопротивление изоляции – если оно снижено, трансформатор требует технического обслуживания или замены.
- Контролировать температуру окружающей среды – обеспечить приток холодного воздуха или установить систему кондиционирования.
Если трансформатор регулярно перегревается при штатной нагрузке, необходимо пересмотреть его технические характеристики: возможно, устройство не соответствует реальным условиям эксплуатации и требует замены на модель с большей мощностью или улучшенной системой охлаждения.
Можно ли использовать один трансформатор для нескольких устройств
Важно учитывать также тип нагрузки. Если устройства имеют пусковые токи или импульсные характеристики (например, электродвигатели или импульсные блоки питания), запас по мощности должен быть увеличен минимум на 20-30% для обеспечения надёжной работы.
Кроме того, суммарное сопротивление и индуктивность нагрузки влияют на стабильность выходного напряжения. Несогласованность устройств по напряжению и фазе может вызвать колебания и ухудшить качество питания.
При подключении нескольких устройств к одному трансформатору следует предусмотреть защиту от короткого замыкания и перегрузок, используя предохранители или автоматические выключатели на каждой линии.
Итог: использование одного трансформатора для нескольких устройств оправдано при точном учёте суммарной нагрузки, наличии соответствующего запаса мощности и правильном подключении с защитными элементами.
Вопрос-ответ:
Что такое трансформатор и для чего он используется?
Трансформатор — это электрическое устройство, предназначенное для изменения уровня напряжения в цепи переменного тока без изменения частоты. Его главная задача — повысить или понизить напряжение, чтобы обеспечить безопасность и эффективность передачи электроэнергии на большие расстояния или адаптировать параметры питания под нужды конкретных приборов.
Как работает трансформатор на физическом уровне?
Принцип работы трансформатора основан на явлении электромагнитной индукции. Внутри трансформатора есть две обмотки — первичная и вторичная — намотанные на общий магнитопровод. При подаче переменного напряжения на первичную обмотку возникает переменное магнитное поле, которое индуцирует электродвижущую силу во вторичной обмотке. Благодаря разному числу витков в обмотках напряжение на выходе изменяется относительно входного, сохраняя при этом частоту и мощность (с некоторыми потерями).
Какие типы трансформаторов существуют и в чем их особенности?
Существует несколько видов трансформаторов, которые отличаются по конструкции и назначению. Например, силовые трансформаторы предназначены для передачи электроэнергии с высокими мощностями, обычно применяются в энергосетях. Измерительные трансформаторы служат для контроля параметров электроэнергии и безопасности оборудования, обеспечивая безопасное снижение напряжения и тока до удобных для измерения значений. Также существуют автотрансформаторы, в которых первичная и вторичная обмотки частично совпадают, что позволяет уменьшить размеры и потери, но ограничивает изоляцию между цепями.
Почему в трансформаторах используются сердечники из специального материала?
Сердечник трансформатора выполняет функцию проводника магнитного потока между обмотками. Для уменьшения потерь энергии и повышения эффективности сердечник изготавливают из магнитомягких материалов, обычно из тонких пластин кремнистой стали, ориентированных так, чтобы минимизировать вихревые токи и гистерезис. Такая конструкция помогает удерживать магнитное поле внутри трансформатора и снижает нагрев и шум при работе.
