Для получения качественной резьбы М8 необходимо правильно выбрать диаметр отверстия перед нарезкой. Стандартный диаметр сверла для внутренней метрической резьбы М8 с шагом 1,25 мм составляет 6,8 мм. Этот размер обеспечивает необходимый припуск для формирования резьбы с достаточной прочностью и точностью.
Использование отверстия меньшего диаметра затруднит нарезку резьбы и может привести к деформации детали или срыву резьбовых витков. С другой стороны, слишком большое отверстие ослабит резьбу, снизив несущую способность соединения.
При сверлении под резьбу М8 с мелким шагом 1,0 мм рекомендуется отверстие диаметром 7,0 мм. Для стандартной резьбы М8х1,25 сверло 6,8 мм является наиболее часто используемым размером, что подтверждается инженерными нормативами и практикой машиностроения.
Для улучшения качества резьбы рекомендуется использовать высококачественные сверла с острым режущим краем, а также соблюдать точность позиционирования и перпендикулярность сверления. Правильный диаметр отверстия – ключевой элемент для долговечного и надежного крепежа М8.

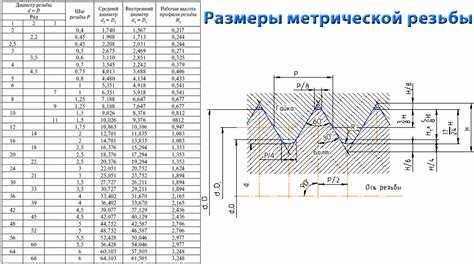

Как определить точный диаметр сверла для резьбы М8
Для нарезания внутренней резьбы М8 необходимо предварительно просверлить отверстие диаметром, обеспечивающим правильное количество материала для нарезки. Стандартный диаметр сверла для резьбы М8 с шагом 1,25 мм составляет 6,8 мм.
Определение диаметра сверла основывается на формуле: номинальный диаметр резьбы минус шаг резьбы. Для М8х1,25 это 8 мм – 1,25 мм = 6,75 мм, что округляется до ближайшего стандартного сверла 6,8 мм.
Если используется резьба с другим шагом, например 1,0 мм, диаметр сверла должен быть 7,0 мм (8 мм – 1,0 мм). Важно выбирать сверло с минимальным износом и высокой точностью, чтобы обеспечить качественную нарезку.
При отсутствии точного сверла рекомендуется использовать мерительный инструмент – микрометр или штангенциркуль – для проверки диаметра выбранного сверла. Диаметр должен соответствовать расчетному с точностью до 0,05 мм.
Для увеличения прочности резьбы в ответственных соединениях можно уменьшить диаметр отверстия на 0,05–0,1 мм от стандартного значения, учитывая, что это усложнит процесс нарезания и потребует больше усилий.

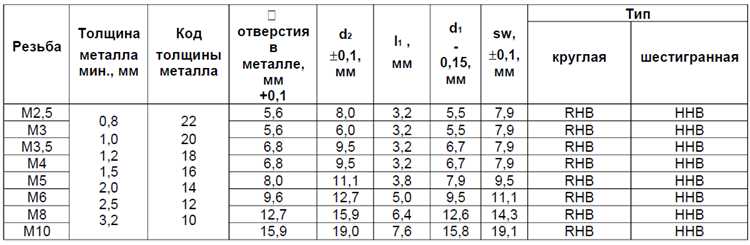

Разница между диаметром сверла и внешним диаметром резьбы М8
Внешний диаметр резьбы М8 составляет 8 мм. Однако диаметр сверла для сверления отверстия под эту резьбу всегда меньше, чтобы обеспечить правильное нарезание резьбы в материале.
Для стандартной метрической резьбы М8 с шагом 1,25 мм рекомендуемый диаметр сверла составляет 6,8 мм. Это значение получается вычитанием шага резьбы из внешнего диаметра и учитывает толщину стенки резьбы, необходимую для надежного сцепления.
Использование сверла с диаметром, равным внешнему диаметру резьбы (8 мм), приведет к отсутствию материала для нарезания резьбы, что сделает соединение ненадежным и слабым.
В случае мелкого шага резьбы М8х1,0 диаметр отверстия должен быть примерно 7,0 мм, так как шаг меньше, и толщина стенки резьбы больше.
При выборе сверла учитывайте точность инструмента и материал, в котором производится сверление. Для металлов высокой твердости допускается сверлить отверстия с диаметром на 0,05 мм меньше расчетного, чтобы компенсировать возможный износ резьбонарезного инструмента.
Таким образом, разница между диаметром сверла и внешним диаметром резьбы М8 составляет около 1,2 мм для стандартного шага 1,25 мм и около 1,0 мм для мелкого шага 1,0 мм.
Рекомендуется проверять соответствие диаметра сверла таблицам стандартов или руководств производителя резьбонарезного инструмента для конкретных условий работы.
Влияние шага резьбы на выбор диаметра отверстия для М8
Для резьбы М8 стандартный шаг составляет 1,25 мм. При таком шаге диаметр отверстия для сверления обычно принимается 6,8 мм. Если используется мелкий шаг, например 1,0 мм, диаметр отверстия уменьшается до 7,0 мм, а при сверхмелком шаге 0,75 мм диаметр отверстия для сверления выбирают около 7,2 мм.
Выбор диаметра отверстия зависит от шага резьбы, поскольку меньший шаг требует большего диаметра отверстия для обеспечения правильной глубины и надежности резьбы. При шаге 1,25 мм диаметр отверстия меньше, так как витков меньше на единицу длины, и материал удерживает резьбу прочнее.
Для точного подбора сверла рекомендуется ориентироваться на стандартные таблицы, где указаны соответствия шага резьбы и диаметра отверстия. Это снижает риск срыва резьбы и повышает качество соединения.
Использование отверстия с неправильным диаметром при другом шаге резьбы приводит к ухудшению качества резьбы, снижению прочности и возможному выходу из строя соединения под нагрузкой.
Стандарты и нормативы по диаметру отверстия для резьбы М8
Диаметр отверстия для нарезания резьбы М8 регламентируется ГОСТами и международными стандартами ISO, обеспечивающими совместимость и надежность крепежа.
Для метрической резьбы М8 с шагом 1,25 мм (стандартный шаг) рекомендован диаметр сверла составляет 6,8 мм. Этот размер гарантирует достаточный припуск для нарезания внутренней резьбы с необходимой глубиной и прочностью.
- ГОСТ 19255-73 регулирует параметры метрической резьбы, включая рекомендуемые диаметры отверстий для резьбы М8.
- ISO 261 и ISO 965 устанавливают общие правила для метрических резьб, где указаны размеры под нарезание резьбы, включая отверстия для сверления.
При выборе диаметра отверстия учитывают шаг резьбы:
- Для стандартного шага 1,25 мм – диаметр сверла 6,8 мм.
- Для мелкого шага 1,0 мм – диаметр отверстия 7,0 мм.
- Для крупного шага 1,5 мм – диаметр отверстия 6,5 мм.
При применении сверла с указанным диаметром обеспечивается правильная глубина резьбы и сохранение прочности крепления. Несоблюдение стандартов приводит к дефектам нарезки и снижению ресурса резьбового соединения.
Рекомендуется использовать сверла с точностью класса H или выше, соответствующие ГОСТ 10807-78, чтобы отверстия имели правильный диаметр и минимальные отклонения по форме.
В специализированных случаях (например, тонкостенные детали) допускается корректировка диаметра отверстия с учетом материала и метода нарезки, но всегда в рамках нормативов, обеспечивающих надежность резьбы М8.
Практические ошибки при выборе диаметра сверла для М8 и их последствия
Использование сверла диаметром больше рекомендованного для резьбы М8 (например, 7 мм вместо стандартных 6,8 мм для шага 1,25 мм) приводит к снижению прочности резьбы. Вырезанная резьба становится менее глубокой, что уменьшает площадь контакта и увеличивает риск среза при нагрузке.
Сверление отверстия меньшего диаметра (например, 6,5 мм вместо 6,8 мм) затрудняет нарезание резьбы, вызывает повышенные усилия при нарезании и может привести к деформации инструмента или разрушению заготовки. Кроме того, резьба становится слишком тугой, что снижает скорость сборки и повышает износ крепежа.
Пренебрежение стандартами допускает ошибки в подборе диаметра при разных шагах резьбы М8. Например, при мелком шаге 1,0 мм диаметр отверстия должен быть около 7,0 мм. Использование диаметра для обычного шага 1,25 мм приведет к неполной резьбе и снижению надежности соединения.
Неправильный выбор сверла повышает вероятность заклинивания метчика, что может привести к повреждению резьбы и необходимости перефрезеровки детали или замены метчика. Это увеличивает затраты времени и материалов.
Для уменьшения ошибок рекомендуется использовать таблицы с точными значениями диаметров для конкретных шагов резьбы и проверять состояние инструмента перед работой. Контроль диаметра отверстия с помощью калибра или микрометра после сверления позволяет избежать критических отклонений.
Использование качественных сверл с правильным углом заточки уменьшает отклонения диаметра и обеспечивает чистоту отверстия, что напрямую влияет на точность нарезки резьбы М8 и долговечность крепежа.
Рекомендации по сверлению отверстия под резьбу М8 в разных материалах
Для нарезания стандартной метрической резьбы М8 требуется предварительно просверлить отверстие диаметром 6,8 мм. Однако выбор инструмента и режимов сверления зависит от типа материала, в котором выполняется работа.
В конструкционной углеродистой стали рекомендуется использовать спиральное сверло из быстрорежущей стали (HSS) с углом заточки 118° и подачей охлаждающей жидкости. Скорость резания – в пределах 15–20 м/мин, что соответствует 700–900 об/мин при использовании сверла диаметром 6,8 мм.
При работе с алюминиевыми сплавами целесообразно применять сверла с полированными канавками для предотвращения залипания стружки. Скорость резания допускается выше – до 60–80 м/мин, а частота вращения – до 3000 об/мин. Смазка спирто-ацетоновой смесью снижает риск налипания.
В нержавеющей стали рекомендуется использовать кобальтовые сверла (HSS-Co) с углом заточки 135°, сниженной подачей и интенсивным охлаждением. Скорость резания – не более 10 м/мин, частота вращения – около 450–500 об/мин.
Для пластиков и полимеров сверление выполняется на высоких оборотах без охлаждения. Сверла должны иметь острые режущие кромки, чтобы исключить деформацию кромок отверстия. Для хрупких материалов типа ПВХ желательно использовать пониженные обороты во избежание оплавления.
В древесине используют стандартные сверла по дереву, предпочтительно шнековые или спиральные, с диаметром 6,8 мм. Скорость – 1000–1500 об/мин. Для предотвращения растрескивания волокон рекомендуется предварительная разметка центра и контроль глубины сверления.
Во всех случаях следует строго контролировать перпендикулярность отверстия и использовать ограничитель глубины, если глубина отверстия ограничена. После сверления отверстие обязательно очищают от стружки перед нарезанием резьбы.

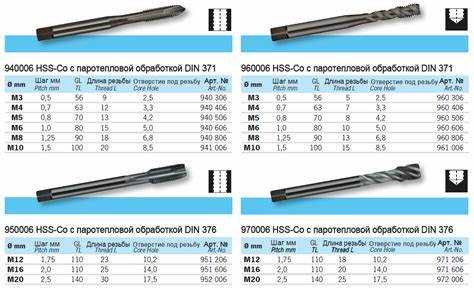

Как проверить правильность диаметра отверстия перед нарезкой резьбы М8
Перед нарезкой резьбы М8 важно убедиться, что диаметр предварительного отверстия соответствует требуемому значению для обеспечения прочности резьбового соединения и снижения риска повреждения инструмента.
Для метрической резьбы М8 с шагом 1,25 мм стандартный диаметр сверления составляет 6,8 мм. Допустимое отклонение – не более ±0,05 мм. Отклонения за пределами этого диапазона могут привести к срыву витков или низкой несущей способности соединения.
- Измерьте диаметр отверстия штангенциркулем или микрометром с точностью до 0,01 мм. Недопустимо ориентироваться на маркировку сверла без проверки.
- Проверьте форму отверстия – она должна быть строго цилиндрической, без конусности. Для этого можно использовать штифт соответствующего диаметра и убедиться, что он входит без зазоров и перекосов.
- Контролируйте перпендикулярность отверстия относительно поверхности детали. Нарушение угла может привести к неправильному распределению нагрузки на резьбу.
Если есть сомнения в точности диаметра после сверления, выполните контрольное измерение глубиномером или индикатором. При работе с мягкими или волокнистыми материалами (например, пластик или древесина) дополнительно проверяйте края отверстия на наличие задиров, которые могут исказить диаметр.
В условиях массового производства рекомендуется использовать калибровочные штифты номинального размера 6,8 мм для быстрой проверки отверстий перед нарезкой резьбы.
Инструменты и приспособления для точного сверления отверстия под М8
Для подготовки отверстия под резьбу М8 с метрическим шагом 1,25 мм требуется сверло диаметром 6,8 мм. Однако одного сверла недостаточно – точность зависит от применяемых инструментов и соблюдения технологии сверления.
Рекомендуется использовать спиральное сверло из быстрорежущей стали (HSS) или с твердосплавным напылением при работе с закалёнными сталями. Для алюминия и цветных металлов подходит сверло с углом заточки 90–118°, для стали – 118–135°.
Сверлильный станок с регулируемыми оборотами обеспечивает устойчивое вращение без биений. При отсутствии станка допустимо использовать ручную дрель с жестким упором, но обязательным условием является использование центровочного керна и направляющей втулки.
Для исключения отклонения оси сверления применяют кондукторы – металлические направляющие с отверстием точно 6,8 мм, зафиксированные на заготовке. Они обеспечивают строго перпендикулярное вхождение сверла и особенно полезны при работе с трубами, профилем или заготовками сложной формы.
Чтобы исключить тепловое расширение и перегрев, требуется использовать охлаждающую жидкость или, как минимум, техническое масло. При сверлении глубоких отверстий (>3 диаметров) нужно выполнять периодические выходы сверла для удаления стружки и охлаждения режущей кромки.
Качество сверления можно контролировать штангенциркулем или микрометром, проверяя диаметр отверстия после обработки. Для окончательной оценки – калибр-пробка без резьбы диаметром 6,8 мм, который должен входить в отверстие без усилий, но без люфта.
Вопрос-ответ:
Какой диаметр отверстия необходимо сверлить для нарезания стандартной метрической резьбы М8?
Для нарезания стандартной резьбы М8 с шагом 1,25 мм рекомендуется сверлить отверстие диаметром 6,8 мм. Это значение обеспечивает необходимый зазор под резьбовой профиль, чтобы метчик мог корректно сформировать витки без чрезмерного усилия и риска поломки инструмента.
Можно ли использовать сверло диаметром 7 мм вместо рекомендуемого 6,8 мм при нарезке резьбы М8?
Использование сверла 7 мм приведёт к меньшей глубине профиля резьбы, что снизит прочность соединения. Такая резьба может быть допустима в мягких материалах или при низкой нагрузке, но не подходит для ответственных узлов. Лучше придерживаться номинального диаметра 6,8 мм для получения надёжного результата.
Что делать, если под рукой есть только сверло 6,5 мм — подойдёт ли оно для отверстия под резьбу М8?
Сверло 6,5 мм создаёт слишком малый диаметр отверстия для резьбы М8, что существенно увеличит сопротивление при нарезке. Это может привести к поломке метчика или повреждению заготовки. Если нет возможности использовать сверло 6,8 мм, лучше воспользоваться промежуточным диаметром 6,7 мм, но 6,5 мм — слишком мало даже для мягких материалов.
Зачем вообще нужно придерживаться точного диаметра отверстия перед нарезанием резьбы?
Точное соответствие диаметра отверстия обеспечивает корректное формирование резьбы и прочность резьбового соединения. Если отверстие меньше требуемого — повышается риск поломки инструмента. Если больше — резьба получается неполной, а соединение ослабленным. Нарушение рекомендуемых параметров напрямую сказывается на надёжности всей конструкции.
