Какой автомат для розеток в доме

Автоматический выключатель для розеточной группы играет ключевую роль в обеспечении электрической безопасности жилого помещения. Неправильно подобранный автомат может не только привести к срабатыванию при нормальной нагрузке, но и не защитить проводку в случае короткого замыкания или перегрузки. Именно поэтому выбор автомата необходимо производить с учетом нескольких технически обоснованных параметров.

Для стандартной розеточной группы в квартире или доме обычно применяются автоматы с номиналом 16 А, так как они рассчитаны на допустимую нагрузку до 3,5 кВт при использовании медного кабеля сечением 2,5 мм². Если в контуре планируется подключение энергоемкой техники – например, стиральной машины, электрочайника и микроволновки одновременно, – целесообразно разделить нагрузку на отдельные группы и установить дополнительные автоматы.

Ключевым параметром выбора является тип характеристики расцепителя. Для розеточной группы рекомендуется использовать автоматы с характеристикой типа C, которые срабатывают при токах, превышающих номинальный в 5–10 раз, что обеспечивает надёжную защиту при кратковременных пусковых токах бытовой техники.

Также важно учитывать способ прокладки кабеля, его длину и условия эксплуатации. Например, при прокладке в утепленных стенах кабель может нагреваться сильнее, что требует дополнительного пересчета допустимой нагрузки и может потребовать установки автомата меньшего номинала или увеличения сечения провода. При длине линии свыше 20 метров следует учитывать падение напряжения и выбирать автомат с запасом по току или использовать кабель большего сечения.

Игнорирование точных расчетов и монтаж по «общим рекомендациям» повышает риск перегрева проводки, ложных срабатываний или выхода автомата из строя. Правильный выбор возможен только после анализа нагрузки, схемы электроснабжения и параметров проводки, с учетом нормативных документов – в частности, ПУЭ (Правила устройства электроустановок).

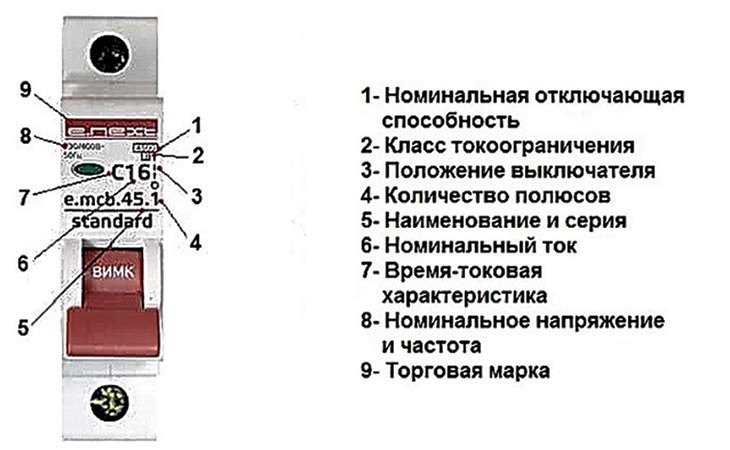

Какой номинал автомата выбрать для розеточной группы

Для розеточной группы в жилых помещениях стандартно применяется автоматический выключатель с номиналом 16 А. Этот ток обеспечивает достаточную защиту цепи при одновременной нагрузке до 3,5 кВт, что соответствует большинству бытовых приборов, подключаемых через розетки – утюгов, пылесосов, микроволновых печей и т.п.

Если планируется питание мощной техники, такой как посудомоечная машина, стиральная машина или электрический бойлер, подключённых к отдельной розетке, допустимо использовать автомат на 20 А, но при условии, что сечение провода соответствует увеличенной нагрузке (не менее 2,5 мм² для меди, а в отдельных случаях – 4 мм²).

Превышение номинала выше 20 А для розеточной линии в доме недопустимо без пересмотра всей схемы электропроводки, так как это может привести к перегреву кабеля и возгоранию при коротком замыкании. Всегда следует учитывать не только суммарную мощность устройств, но и длительность их одновременной работы.

Автомат с номиналом менее 10 А может ложно срабатывать при обычной нагрузке, например, включении пылесоса или чайника. Поэтому такие значения оправданы только в узкоспециализированных линиях с низкой расчетной нагрузкой.

Для розеточных групп, питающих внешние розетки (на террасе, в гараже), рекомендуется установка отдельного автомата с номиналом 16 А и обязательной защитой УЗО, так как риск воздействия влаги и повреждения изоляции выше.

Можно ли подключать розетки на один автомат с освещением

Согласно требованиям ПУЭ (Правила устройства электроустановок), розеточные и осветительные линии должны быть разделены на отдельные группы. Объединение их на один автомат допускается только в исключительных случаях и в строго ограниченных объемах, например, в подсобных помещениях или небольших дачных домиках при общей мощности нагрузки до 2–3 кВт.

Основные причины, по которым не рекомендуется подключать освещение и розетки на один автомат:

• Разная нагрузка: осветительные приборы потребляют значительно меньше тока, чем бытовые устройства, подключаемые в розетки. Это затрудняет подбор номинала автомата, который будет одновременно защищать обе линии.
• Повышенный риск отключения: при коротком замыкании в одном из розеточных потребителей отключается и освещение, что создает опасность, особенно в темное время суток.
• Сложность диагностики: при срабатывании автомата затруднено быстрое определение причины – перегрузка от мощного прибора или замыкание в светильнике.

Если все же требуется объединить линии, следует соблюдать следующие рекомендации:

1. Общая мощность не должна превышать 3 кВт.
2. Номинал автомата не более 16 А, при сечении кабеля не менее 2,5 мм².
3. Освещение и розетки должны быть разведены по разным веткам внутри распредкоробки для возможности последующего разделения.
4. Автомат должен иметь характеристику срабатывания типа B, если предполагается подключение только осветительных приборов и маломощной техники.

Для квартир и домов с современными нагрузками (холодильник, СВЧ, пылесос и т.д.) рекомендуется всегда выделять розеточную и осветительную группы на отдельные автоматы. Это упрощает обслуживание, повышает безопасность и дает гибкость при эксплуатации.

Как выбрать тип автомата: B, C или D

Тип B срабатывает при токе, превышающем номинал в 3–5 раз. Рекомендуется для розеточных линий жилых помещений с малой пусковой нагрузкой: светильники, компьютеры, бытовая техника без электродвигателей. Обеспечивает быстрое отключение при коротком замыкании и защиту проводки.

Тип C активируется при токах в 5–10 раз больше номинала. Используется для линий с нагрузками, содержащими электродвигатели или пусковые токи средней величины: стиральные машины, пылесосы, микроволновые печи. Подходит для розеток на кухне, в мастерской, гараже.

Тип D срабатывает при превышении номинала в 10–20 раз. Применяется в промышленных условиях с мощными двигателями и высокими пусковыми токами. В бытовых розеточных группах использование нецелесообразно из-за риска несвоевременного отключения при авариях.

Для розеточных групп в доме чаще всего выбирают тип B, обеспечивающий оптимальную защиту и минимальное количество ложных срабатываний. Тип C выбирают при подключении техники с высокими пусковыми токами. Тип D для жилых помещений не рекомендован.

Как учитывать мощность подключаемой техники при выборе автомата

Для выбора автомата защиты по мощности нужно суммировать потребляемую мощность всех электроприборов, которые будут работать одновременно на розеточной группе. Суммарная мощность (в ваттах) делится на напряжение сети (220 В) для определения расчетного тока нагрузки.

Например, если суммарная мощность составляет 4400 Вт, расчетный ток будет 4400 Вт / 220 В = 20 А. При этом выбирают автомат с номиналом на 25 А, чтобы обеспечить запас и предотвратить ложные срабатывания.

Важно учитывать пусковые токи, характерные для некоторых приборов, например, насосов, электроинструмента или кухонной техники. Они могут превышать рабочие в 3-5 раз, поэтому рекомендуется выбирать автомат с запасом по току и типом срабатывания C или D.

Если в розеточной группе установлено несколько мощных приборов, которые редко работают одновременно, можно ориентироваться на суммарную мощность наиболее вероятной одновременной нагрузки. Для более точного расчета учитывают коэффициент одновременности, обычно принимаемый 0,7-0,8.

Выбор автомата с завышенным номиналом опасен, так как он снижает защиту проводки от перегрузок и пожаров. Недостаточный номинал ведет к частым срабатываниям, что ухудшает комфорт и может привести к преждевременному выходу из строя автомата.

Когда нужен отдельный автомат для каждой комнаты

Отдельный автомат для каждой комнаты необходим при значительном различии в нагрузках и типах подключаемой техники. Если в комнате планируется использование мощных электроприборов – кондиционеров, электрообогревателей, кухонной техники или большого количества одновременно работающих устройств, лучше выделить для неё отдельный автомат. Это обеспечит защиту проводки и предотвратит частые срабатывания при перегрузках.

Для жилых комнат с минимальной нагрузкой – освещение, зарядка гаджетов, мелкая бытовая техника – можно объединять в одну группу, но если площадь квартиры большая и комнат несколько, разделение по комнатам улучшит удобство обслуживания и безопасность. При возникновении аварийной ситуации отключится только проблемная зона, не затрагивая всю квартиру.

При монтаже выделенного автомата учитывают тип нагрузки и мощность. Обычно для розеточных групп в комнатах выбирают автоматы на 16 А с характеристикой В или С. Если в комнате предусмотрены электроприборы с пусковыми токами (например, насосы или компрессоры), лучше ставить автомат с характеристикой С.

Для современных домов с системой умного дома и распределённым электропитанием отдельные автоматы облегчают настройку и контроль энергопотребления по комнатам. Это позволяет быстро выявлять перегрузки и своевременно принимать меры.

В случае если комната используется как рабочее место с компьютерами и другой электронной техникой, отдельный автомат уменьшает риск перебоев и обеспечивает стабильность электроснабжения.

Можно ли ставить дифавтомат вместо обычного автомата

Дифференциальный автомат (дифавтомат) совмещает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает цепь от перегрузок, коротких замыканий и утечек тока на землю. В ряде случаев дифавтомат можно ставить вместо обычного автомата для розеточной группы, однако важно учитывать технические и экономические аспекты.

Основное отличие – наличие чувствительности к утечкам тока, обычно с порогом 30 мА, что обеспечивает защиту от поражения электрическим током. Если в доме предусмотрена отдельная УЗО на группах или общий дифференциальный автомат на этаж, установка дифавтомата на каждую розеточную группу не всегда оправдана экономически и технически.

Рекомендуется применять дифавтоматы в помещениях с повышенной влажностью (кухня, ванная), где риск поражения током выше. Для остальных розеточных групп достаточно обычных автоматов при условии, что общая дифференциальная защита реализована.

При выборе дифавтомата необходимо проверить его номинальный ток и отключающую способность. Номинал должен соответствовать расчетной нагрузке группы розеток, а отключающая способность – возможным коротким замыканиям в сети. Некорректный выбор приведет к ложным срабатываниям или недостаточной защите.

Таким образом, дифавтомат можно использовать вместо обычного автомата, если требуется усиленная защита от токов утечки и есть техническая возможность. В остальных случаях целесообразно комбинировать обычные автоматы с общими УЗО, что снижает стоимость и упрощает эксплуатацию электросети.

Какие автоматы лучше: модульные или винтовые

Для розеточной группы в доме предпочтительнее использовать модульные автоматы. Они имеют стандартизированный форм-фактор и легко устанавливаются на DIN-рейку в электрощите. Модульные автоматы обеспечивают быстрый монтаж и демонтаж без необходимости разборки всего щита.

Винтовые автоматы представляют собой устаревший тип, в котором клеммы крепятся винтами непосредственно к корпусу. Такой способ монтажа более трудоемкий и требует специальных инструментов. Кроме того, винтовые автоматы чаще не оснащены функцией быстрого отключения и не стандартизированы по размеру.

Модульные автоматы обладают высокой чувствительностью срабатывания, что критично для защиты розеточных цепей от перегрузок и коротких замыканий. Они также поддерживают возможность установки дополнительных устройств защиты – УЗО, дифференциальных автоматов, что улучшает безопасность.

В плане надежности оба типа могут выдерживать заявленные характеристики, однако модульные автоматы выпускаются ведущими производителями с гарантией соответствия современным стандартам и проходят тесты на устойчивость к скачкам напряжения и вибрациям.

Для розеточных групп с нагрузкой до 16-25 А оптимальным выбором будут модульные автоматы с характеристикой срабатывания типа В или С. Винтовые автоматы можно рассматривать лишь в старых системах с ограниченными требованиями к безопасности и удобству обслуживания.

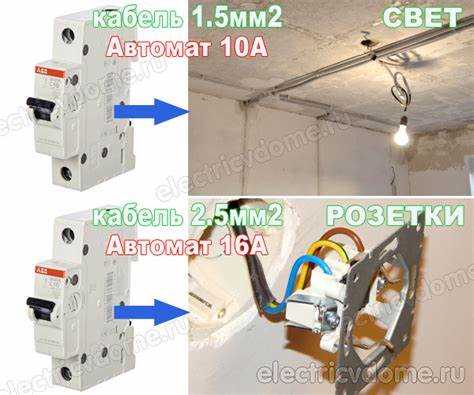

Как рассчитать сечение кабеля в связке с автоматом

Выбор сечения кабеля напрямую зависит от номинального тока автоматического выключателя и максимальной нагрузки розеточной группы. Кабель должен выдерживать ток, не перегреваться и обеспечивать безопасность эксплуатации.

Основные параметры для расчёта:

• Номинальный ток автомата (Iном), А;
• Максимальная мощность подключаемой нагрузки (Pмакс), Вт;
• Длина линии и допустимое падение напряжения;
• Материал проводника – медь или алюминий;
• Условия прокладки (в трубе, открыто, в изоляции).

Для точного расчёта ориентируйтесь на формулу расчёта тока:

I = P / U, где P – мощность нагрузки, U – напряжение сети (220 В).

Далее сопоставьте полученный ток с таблицами допустимых токовых нагрузок для кабелей. Например, медный проводник сечением 1.5 мм² выдерживает примерно 16–18 А, 2.5 мм² – около 25–27 А.

Чтобы кабель работал безопасно с выбранным автоматом, номинал автомата не должен превышать допустимый ток кабеля. Например, если установлен автомат на 16 А, выбирайте кабель минимум 1.5 мм², при автомате 25 А – не менее 2.5 мм².

Также учитывайте длину линии – при больших расстояниях увеличивается падение напряжения, что требует увеличения сечения кабеля.

Итоговые рекомендации:

1. Определите максимальный ток нагрузки или номинал автомата.
2. Выберите кабель с минимальным сечением, способным выдержать этот ток с запасом.
3. Проверьте условия прокладки и материал кабеля.
4. Учитывайте длину линии и при необходимости увеличьте сечение для компенсации падения напряжения.

При сомнениях лучше обратиться к нормативам ПУЭ и таблицам производителей кабелей, а также проконсультироваться с электриком.

Вопрос-ответ:

Как правильно подобрать номинал автомата для розеточной группы в квартире?

Выбор номинала автомата зависит от максимальной мощности подключаемых приборов и сечения кабеля. Обычно для розеточных групп используют автоматы на 16 или 20 ампер. Если суммарная мощность техники достигает около 3-4 кВт, подойдет автомат на 16 А. Для более мощных нагрузок, например, с крупной бытовой техникой, лучше взять 20 А, при условии, что сечение кабеля не менее 2.5 мм². Важно, чтобы автомат защищал проводку от перегрузок и коротких замыканий, а номинал соответствовал пропускной способности кабеля.

Можно ли объединить розетки и освещение на один автомат?

Соединять розеточную группу и освещение на один автомат нежелательно. Розетки обычно рассчитаны на более высокую нагрузку, а освещение — на меньшую. При совместном подключении большой нагрузки на розетки может произойти срабатывание автомата, и свет выключится вместе с розетками. Разделение на отдельные линии с разными автоматами позволяет увеличить надежность и удобство эксплуатации электросети.

Какие характеристики автомата влияют на выбор: тип C или тип B?

Тип автомата характеризует его токовую характеристику — чувствительность к коротким пусковым токам. Автоматы типа B срабатывают быстрее и предназначены для бытовых нагрузок с небольшими пусковыми токами, например, освещение и обычные розетки. Тип C допускает более высокий пусковой ток, поэтому чаще применяется для подключения электродвигателей и мощной техники с большими пусковыми токами. Для розеточной группы в жилом доме обычно достаточно автомата типа B, если нет устройств с интенсивным пуском.

Как рассчитать необходимое сечение кабеля для розеточной группы?

Сечение кабеля подбирается с учётом максимального тока, который будет проходить по линии, а также длины провода и допустимого падения напряжения. Для розеток в квартире стандартно используют медный кабель сечением 2.5 мм² при токе до 20 А. Если нагрузка меньше 16 А — достаточно 1.5 мм², но это не рекомендуется из-за возможных перегрузок. При больших расстояниях или повышенных мощностях следует увеличить сечение, чтобы избежать перегрева и потерь энергии. Кроме того, сечение должно совпадать с параметрами автомата защиты.

Нужно ли ставить отдельный автомат для каждой комнаты или достаточно общего для всей квартиры?

Установка отдельного автомата для каждой комнаты повышает безопасность и удобство обслуживания электросети. При аварии или ремонте в одной комнате отключается только ее линия, а остальные продолжают работать. Это также помогает правильно распределить нагрузку и избежать перегрузок. В небольших квартирах с небольшой нагрузкой иногда используют один общий автомат для розеток, но при большом количестве техники и разных зон лучше разделить на отдельные линии с индивидуальными автоматами.

Как правильно подобрать номинал автомата для розеточной группы в жилом доме?

Выбор номинального тока автомата зависит от суммарной мощности подключаемых приборов и особенностей электропроводки. Обычно для розеточной группы в квартире или доме выбирают автомат с номиналом 16 или 20 ампер. Если планируется подключение мощной техники — например, стиральной машины или электрочайника, — лучше взять автомат на 20 А, чтобы снизить риск срабатывания при пиковых нагрузках. При этом важно, чтобы сечение кабеля соответствовало выбранному току, иначе провод может перегреваться. Если кабель тоньше, чем нужно для автомата, автомат может сработать слишком поздно, что опасно. Поэтому перед выбором автомата необходимо оценить фактические нагрузки и технические параметры проводки.

Можно ли использовать один автомат на розетки и освещение в одной комнате?

Соединять розетки и освещение на один автомат обычно не рекомендуют. Розетки часто подключают к автоматам с номиналом 16–20 ампер, поскольку через них могут работать мощные приборы. Освещение же обычно имеет меньшую нагрузку, и для него применяют автоматы на 6–10 ампер. Если поставить один автомат на обе группы, то при большой нагрузке на розетки может отключиться освещение, что неудобно. Кроме того, раздельное подключение улучшает безопасность и упрощает обслуживание электропроводки. Исключением могут быть небольшие помещения с минимальной нагрузкой, но даже в таких случаях лучше разделять группы по автоматам.
