Правильный уклон канализационной трубы диаметром 110 мм напрямую влияет на скорость и качество отвода сточных вод. Недостаточный уклон приводит к застою и образованию засоров, избыточный – к быстрому износу системы и шумам при эксплуатации.

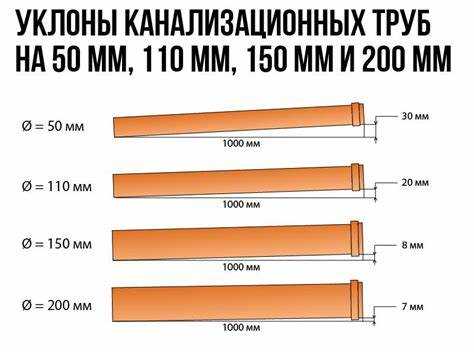

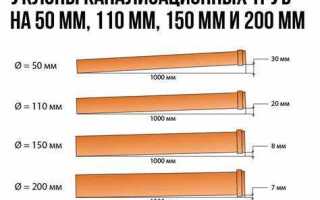

Рекомендуемый уклон для трубы 110 мм составляет от 2 см до 3 см на один метр длины, что эквивалентно 2–3%. Этот диапазон обеспечивает стабильное движение жидкости с сохранением несущей способности трубы и предотвращает накопление твердых частиц.
При проектировании системы важно учитывать не только уклон, но и длину трубопровода, тип канализируемых стоков, а также наличие поворотов и изменений высоты. Для труб длиной более 10 метров стоит ориентироваться на верхний предел уклона – 3 см на метр, чтобы избежать застоя.
Использование стандартизированных значений уклона позволяет уменьшить риск аварий и обеспечить долговечность системы без необходимости частого обслуживания и очистки.
Технические нормы уклона для канализационных труб диаметром 110 мм

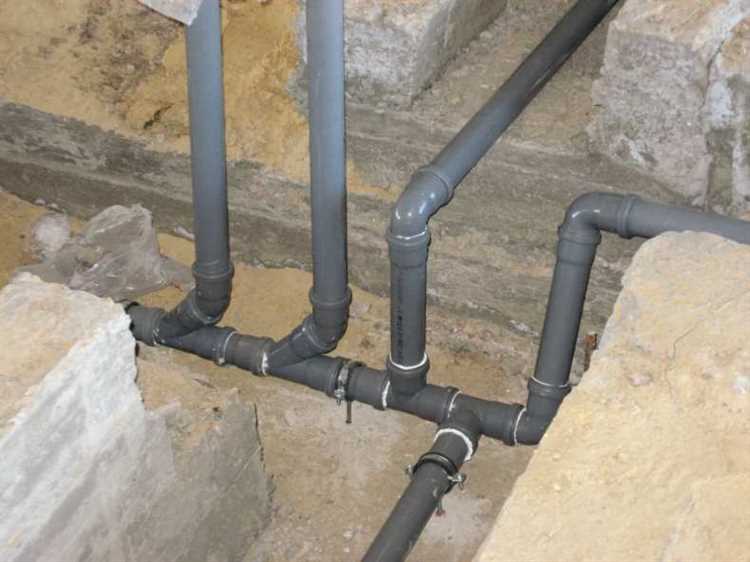

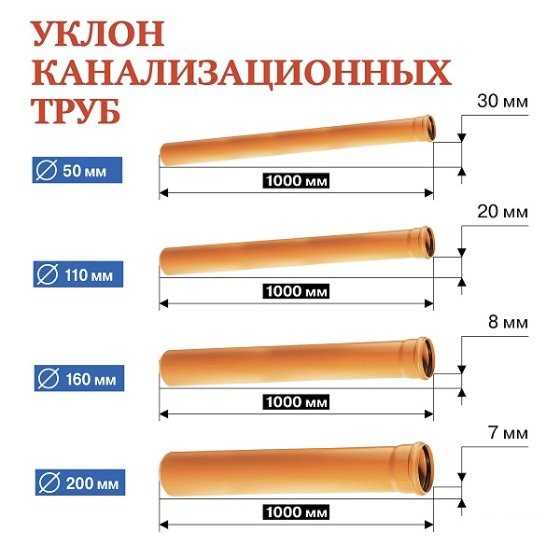

Для труб диаметром 110 мм оптимальный уклон на один метр составляет от 0,02 до 0,03 м (2–3%). Это значение обеспечивает необходимую скорость движения стоков, предотвращая оседание твердых частиц и минимизируя риск засоров.
Минимальный уклон 0,02 м/м допустим при малом объеме сточных вод и небольшой длине участка. При этом скорость потока не должна опускаться ниже 0,7 м/с, чтобы обеспечить самоочищение трубы.
Уклон выше 0,03 м/м применять не рекомендуется, так как слишком быстрый поток может вызвать отслоение жидкости от твердых частиц, приводя к накоплению осадка и блокировкам.
- При уклоне 0,02 м/м скорость потока находится в пределах 0,7–1,0 м/с.
- При уклоне 0,03 м/м скорость достигает примерно 1,2 м/с.
- Уклон менее 0,02 м/м увеличивает вероятность засоров и требует частой чистки.
- При длине трубопровода более 20 метров рекомендуется уклон ближе к 0,03 м/м для обеспечения стабильного стока.
В нормативных документах, таких как СП 30.13330.2012 и СНиП 2.04.01-85, эти параметры зафиксированы для внутренних и наружных канализационных систем. Соблюдение указанных уклонов обеспечивает долговечность и надежность канализационных труб диаметром 110 мм.

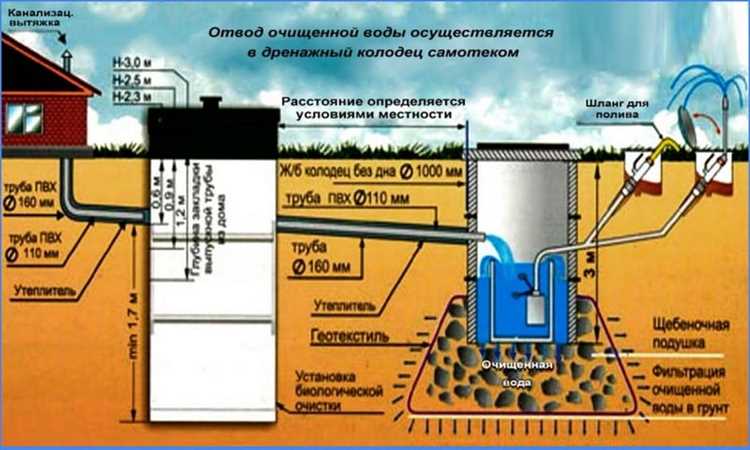

Влияние уклона на скорость и качество отвода сточных вод
Оптимальный уклон канализационной трубы диаметром 110 мм напрямую влияет на скорость движения сточных вод. При уклоне в пределах 2–4 см на погонный метр скорость потока поддерживается на уровне 0,7–1 м/с, что обеспечивает эффективное удаление жидких и твердых фракций без застоев.
Слишком малый уклон (менее 1 см/м) снижает скорость потока до 0,3–0,5 м/с, что способствует оседанию частиц и образованию засоров. При этом повышается риск накопления осадков, ухудшается санитарное состояние трубопровода и увеличиваются затраты на обслуживание.
Избыточный уклон, превышающий 5 см на метр, ведет к ускоренному движению воды свыше 1,2 м/с. Это снижает время контакта потока с твердыми частицами, что увеличивает вероятность их оседания в более узких участках системы и образование шумов. Кроме того, слишком быстрый поток может вызвать повреждение труб и стыков из-за гидроударов.
Рекомендуемый уклон для труб 110 мм – 2–3 см на метр. Этот диапазон обеспечивает баланс между скоростью, достаточной для уноса твердых частиц, и предотвращением эрозии трубопровода. Поддержание правильного уклона гарантирует надежность работы канализации и снижает необходимость в частом прочистке.
При проектировании важно учитывать особенности эксплуатации, такие как объемы стока и состав сточных вод. В местах с высокой нагрузкой допустимо увеличение уклона до 4 см/м, тогда как в малонагруженных системах целесообразно придерживаться минимального значения для предотвращения быстрого износа.
Расчет уклона при укладке трубы 110 мм на разные расстояния
Для трубы диаметром 110 мм минимальный уклон согласно СНиП 2.04.01-85 составляет 0,02, что соответствует 2 см на каждый погонный метр. Это значение обеспечивает достаточную скорость движения сточных вод без риска засоров и заиливания.
При проектировании трассы важно правильно рассчитать перепад высот в зависимости от протяженности участка:
- При длине трубы 3 метра уклон 0,02 даст перепад 6 см.
- На участке 5 метров требуется перепад 10 см.
- Для 10 метров – не менее 20 см.
- Если длина превышает 15 метров, перепад составит минимум 30 см.
Чтобы рассчитать нужный перепад, используется формула: H = L × i, где:
- H – высота перепада в метрах;
- L – длина трубы в метрах;
- i – уклон (в долях единицы, например, 0,02).
Например, при длине 8 метров и уклоне 0,02: H = 8 × 0,02 = 0,16 м, то есть 16 см. Этот перепад должен быть обеспечен между начальной и конечной точками прокладки.
Если условия участка позволяют, допускается увеличение уклона до 0,03 (3 см/м) для повышения скорости отвода, но превышение более 0,05 может привести к неравномерному смыву – жидкость будет уходить быстрее, чем твердые включения.
При укладке по месту перепад фиксируется с помощью нивелира, лазерного уровня или водяного уровня с предварительной разметкой контрольных точек по всей длине трассы. Нарушения в уклоне даже на отдельных участках снижают эффективность системы и увеличивают риск аварий.
Методы проверки и контроля уклона канализационной трубы на стройплощадке
Для точного контроля уклона трубы диаметром 110 мм применяются нивелиры, лазерные уровни и шланговые уровни. Основная задача – обеспечить стабильный уклон от 0,02 до 0,03 м на каждый метр длины трубы, что соответствует техническим требованиям для бытовой канализации.
Лазерный уровень позволяет оперативно определить уклон по всей длине трассы. Устройство устанавливается на начальной точке трубопровода, а луч проецируется вдоль будущей линии укладки. На каждом участке сравнивается фактический уровень укладки с расчетным. При необходимости корректируется положение гравийной подушки или глубина траншеи.
Нивелир обеспечивает более точные измерения, особенно при работе на больших участках. Установив нивелир на штатив и измерив высоту начала и конца участка, можно вычислить фактический уклон по формуле: (h1 — h2) / L, где h1 и h2 – высоты начала и конца участка, L – длина между точками.
Шланговый уровень используется для участков с небольшой длиной или при отсутствии электронных приборов. Он позволяет с точностью до миллиметра определить разницу в уровнях между двумя точками. При уклоне 0,02 м/м, через каждые 5 метров перепад должен составлять ровно 10 см. Измерения фиксируются рулеткой и сверяются с проектными значениями.

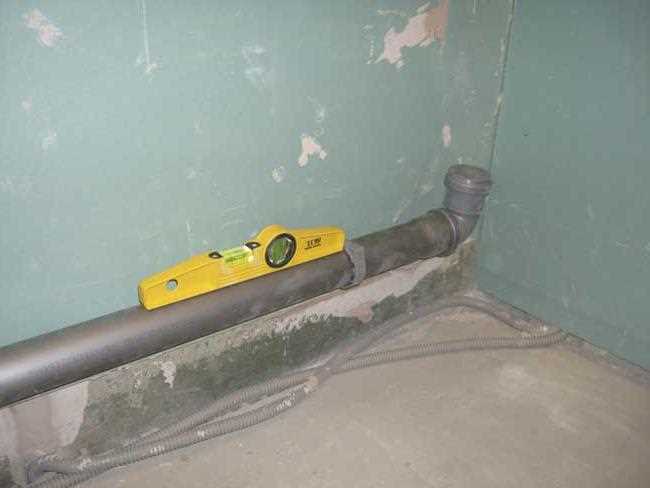

Каждый этап монтажа требует визуальной проверки уровня с помощью строительного пузырькового уровня, установленного на трубе. Он позволяет оперативно выявить локальные отклонения, особенно на стыках и поворотах. Уровень должен указывать постоянный наклон в сторону выпуска без «обратных» уклонов.
После укладки обязательно выполняется промывка трассы водой для проверки самотека. Если вода задерживается или уходит медленно, необходимо частично вскрыть участок и скорректировать уклон.
Систематический контроль на всех этапах снижает риск образования застойных зон и засоров. Нарушения уклона даже на 5–10 мм/м могут привести к проблемам эксплуатации, особенно при протяженности более 10 м.
Последствия слишком малого или слишком большого уклона для труб 110 мм
При уклоне менее 0,02 м/м (2 см на метр) внутри труб диаметром 110 мм значительно снижается скорость движения сточных вод. Это приводит к оседанию взвешенных частиц, накоплению отложений и образованию засоров. Особенно критично это в системах с ограниченным объемом воды, например, при подключении только унитазов и биде. В зонах с пониженным уклоном также ухудшается самоочищение труб, что снижает срок службы системы.
Если уклон превышает 0,035 м/м (3,5 см на метр), скорость потока становится чрезмерной. Вода уходит слишком быстро, не успевая унести твёрдые фракции, из-за чего они оседают в трубопроводе. Такой эффект часто возникает в многоквартирных домах при ошибках монтажа стояков и горизонтальных участков. Увеличенная скорость также усиливает гидроудар и износ внутренних стенок трубы, что может повлечь за собой микротрещины в местах соединений.
Оптимальное значение уклона для труб 110 мм в бытовых системах составляет 0,02–0,03 м/м. Превышение этих границ требует дополнительного гидравлического расчёта и обоснования. При любом отклонении от нормы необходимо использовать ревизионные элементы и предусматривать доступ к участкам с потенциальным риском засорения.
Особенности уклона при прокладке канализации в сложных грунтовых условиях
В условиях глинистых, пучинистых или водонасыщенных грунтов требуемый уклон канализационной трубы диаметром 110 мм (обычно 0,02 м/м) может потребовать корректировки. Грунт с неустойчивой структурой подвержен сезонным подвижкам, поэтому проектное значение уклона должно учитывать потенциальную деформацию трассы.
При высоком уровне грунтовых вод возникает риск просадки основания под трубой. В таких случаях применяют подсыпку из уплотнённого щебня средней фракции с последующей укладкой трубы на бетонное основание. Это позволяет сохранить стабильный уклон при нагрузках и исключить перегибы, способные нарушить самотёк.
В зонах с риском морозного пучения уклон увеличивают на 0,005–0,01 м/м от стандартного значения, чтобы компенсировать возможное поднятие отдельных участков трассы в зимний период. Дополнительный уклон помогает избежать застоя при кратковременной деформации трубы.
При прокладке через насыпные или торфяные участки обязательно предусмотреть расчёт осадки. Принятый уклон должен сохраняться даже при частичной усадке основания, поэтому устанавливаются компенсирующие элементы: гибкие соединения и участки с увеличенной глубиной заложения.
Если невозможно обеспечить нужный уклон из-за рельефа или плотности грунта, применяют комбинированную схему с принудительной прокачкой или колодцами-дозаторами, но при этом каждый прямой участок между колодцами должен иметь минимально допустимый уклон не менее 0,012 м/м.

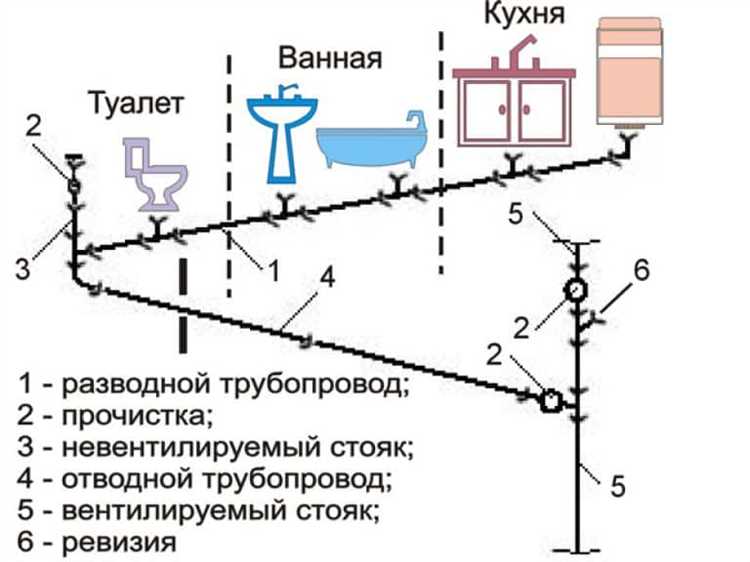

Практические советы по соблюдению уклона при самостоятельной установке труб 110 мм
Оптимальный уклон для канализационной трубы диаметром 110 мм составляет 0,02 м на каждый метр. При самостоятельной укладке важно поддерживать это значение с точностью не менее ±5 мм на метр, чтобы обеспечить стабильное движение стоков.
Перед монтажом выполняется точный расчёт перепада высот между начальной и конечной точкой трассы. Например, при длине 7 метров перепад должен составить 14 см. Разметка наносится с помощью лазерного уровня или гидроуровня с установкой контрольных колышков через каждый метр.
Для формирования основания используется песчаная подушка толщиной 10–15 см, которая уплотняется и выравнивается по натянутому шнуру, задающему уклон. Контроль уклона осуществляется пузырьковым уровнем, прикреплённым к рейке длиной не менее 1 метра с нанесённой отметкой уклона в 2 см.
Трубы укладываются без перекосов, с обязательным соблюдением глубины вставки в раструб до монтажной метки и зазором около 10 мм для компенсации расширения. Фиксация труб осуществляется деревянными упорами через каждые 1,5–2 метра, что предотвращает смещение при обратной засыпке.
После монтажа выполняется контрольный пролив водой объёмом 10–20 литров, позволяющий выявить провисания или участки с недостаточным уклоном. При обнаружении проблемных зон проводится корректировка основания и повторная проверка.
Вопрос-ответ:
Какой оптимальный уклон канализационной трубы диаметром 110 мм на один метр?
Для трубы диаметром 110 мм рекомендуется уклон от 2 до 3 см на один метр длины. Такой уклон обеспечивает достаточную скорость движения стоков, позволяя избежать засоров и застоя жидкости. При меньшем уклоне вода будет двигаться слишком медленно, что приведет к отложению твердых частиц, а при большем – может возникнуть риск быстрого прохождения воды без захвата твердых отходов, что тоже нежелательно.
Как проверить правильность уклона трубы при самостоятельной установке?
Для контроля уклона используют строительный уровень с длинной рейкой или лазерный нивелир. Уровень устанавливают вдоль трубы, измеряя перепад высоты между началом и концом участка. На каждый метр длины должна быть разница по высоте примерно 2–3 см. При использовании лазерного нивелира можно точно задать высотные отметки и проверить уклон на разных участках трубопровода.
Какие проблемы могут возникнуть, если уклон трубы 110 мм слишком большой или слишком маленький?
При слишком маленьком уклоне стоки будут стекать медленно, что увеличивает вероятность засоров из-за оседания твердых частиц внутри трубы. Если уклон будет слишком большим, жидкость может двигаться слишком быстро, оставляя твердые частицы позади, что также ведет к засорам. Кроме того, сильный уклон создает излишнее механическое напряжение на соединения и может привести к повреждениям трубопровода.
Как влияет тип грунта на выбор уклона канализационной трубы диаметром 110 мм?
В сложных грунтовых условиях, например, при пучинистых или неоднородных почвах, рекомендуется устанавливать уклон ближе к верхнему пределу нормы – около 3 см на метр. Это помогает обеспечить стабильный отвод стоков даже при возможных просадках грунта. При мягких грунтах важно дополнительно защищать трубы от деформации и внимательно контролировать уклон в процессе монтажа, чтобы избежать провисания и образования застойных участков.
