Поливинилхлорид (ПВХ) широко используется в производстве труб, профилей, панелей и других изделий, требующих прочного и герметичного соединения. Для этих целей применяются специальные клеевые составы, способные обеспечить долговечную адгезию без разрушения материала. Важно учитывать тип ПВХ – жёсткий или мягкий – поскольку это влияет на выбор клея и технологию склеивания.
Наиболее эффективными для соединения жёсткого ПВХ являются клеи на основе тетрагидрофурана (THF) или циклогеканона, которые частично растворяют поверхность пластика, обеспечивая прочную диффузионную связь. Такие составы применяются, например, при монтаже водопроводных и дренажных систем. Для мягкого ПВХ чаще используются полиуретановые и неопреновые клеи, сохраняющие эластичность шва даже при изгибе или вибрации.
Ключевыми этапами надёжного соединения ПВХ являются тщательная подготовка поверхности, нанесение клея в строгом соответствии с рекомендациями производителя и контроль условий сушки. Поверхности очищаются от пыли, жира и влаги с помощью изопропилового спирта или ацетона. Время открытой выдержки и температура окружающей среды напрямую влияют на результат – например, при +20 °C стандартный отверждающий состав достигает функциональной прочности через 24 часа.
Несоблюдение температурного режима, недостаточная обработка поверхности или выбор неподходящего клея могут привести к отслоению и потере герметичности. Поэтому при выполнении склеивания ПВХ важно опираться на технические характеристики клеевых материалов, условия эксплуатации соединения и проверенные методы нанесения.
Выбор типа клея в зависимости от вида ПВХ
Жёсткий и мягкий ПВХ требуют различных клеевых составов, поскольку различаются по содержанию пластификаторов, структуре поверхности и термостойкости. Применение неподходящего клея приводит к снижению адгезии и разрушению шва при нагрузке или воздействии среды.
Для склеивания жёсткого ПВХ (например, труб, листов, панелей) подходят контактные клеи на основе полиуретана или растворные клеи с тетрагидрофураном, циклоhexanone или метилэтилкетоном. Они проникают в полимерную структуру и обеспечивают прочное химическое соединение. Например, клей Cosmofen Plus HV идеально подходит для труб и профилей благодаря высокой проникающей способности и короткому времени схватывания.
Для мягкого ПВХ (например, шлангов, тентов, изолирующих оболочек) применяются клеи, устойчивые к действию пластификаторов. Используются специальные полиуретановые клеи с добавками, предотвращающими миграцию компонентов. Среди эффективных решений – клеи на основе полихлоропренового каучука, такие как Desmocoll или клеи с PVC-смолами в составе. Они обеспечивают эластичность шва и сохраняют прочность при изгибах и вибрации.
При соединении двух разных типов ПВХ необходимо учитывать, какой из них является более восприимчивым к растворителям. В этом случае предпочтение следует отдавать универсальным клеевым системам, но с предварительной проверкой совместимости на обрезках материала.
Если ПВХ подвергался УФ-старению, окрашиванию или термообработке, необходимо провести зачистку поверхности и использовать праймеры, усиливающие сцепление. Например, праймеры на основе толуола или хлористого метилена повышают эффективность клеевого соединения на нестабильных участках.
Подготовка поверхностей ПВХ перед склеиванием
Точность подготовки поверхности определяет прочность клеевого соединения ПВХ. Недостаточная очистка или неправильная обработка резко снижают адгезию и могут привести к отслоению.
- Очистка от загрязнений. Поверхности необходимо обезжирить изопропиловым спиртом или ацетоном. Использование бытовых чистящих средств не допускается из-за наличия ПАВов, оставляющих пленку.
- Удаление окислов и остатков пластификаторов. На старом ПВХ возможен налет или высвобожденные пластификаторы. Их следует удалить механически (мелкой шкуркой с зерном P400–P600), а затем повторно обезжирить.
- Микрошероховатость. Для улучшения адгезии рекомендуется обработать поверхности наждачной бумагой, двигаясь вдоль направления склейки. Это увеличивает площадь контакта и способствует проникновению клея.
- Сухость и температура. Поверхности должны быть абсолютно сухими. Температура материалов – не ниже +15 °C. При более низких температурах полимер становится менее восприимчив к клею.
- Удаление статического заряда. Особенно актуально для экструдированного ПВХ. Перед нанесением клея полезно пройтись антистатической салфеткой или сдуть пыль и заряд ионизирующим феном.
Нельзя начинать склеивание сразу после распила или фрезеровки: микрочастицы и термические напряжения могут нарушить структуру поверхности. Оптимальное время выжидания после механической обработки – 10–15 минут при комнатной температуре.
Обработка краёв пластика для лучшего сцепления
Для повышения прочности клеевого соединения ПВХ необходимо уделить особое внимание подготовке краёв. Поверхности на торцах часто имеют глянец, микронеровности от резки или загрязнения, которые снижают адгезию. Пренебрежение этой стадией приводит к отслоению клеевого шва под нагрузкой или со временем.
Перед началом работ края заготовок следует тщательно зашлифовать. Рекомендуется использовать абразив с зернистостью P180–P240. Это позволяет снять заводскую плёнку и создать микронасечки, увеличивающие площадь сцепления. При ручной обработке шкуркой выполняются поступательные движения вдоль линии будущего шва. При использовании шлифмашинки важно избегать перегрева материала и не снимать слишком толстый слой.
После шлифовки края нужно обезжирить. Оптимальный раствор – изопропиловый спирт или смесь изопропанола с водой (70:30). Не рекомендуется использовать ацетон или растворители на основе толуола – они могут повредить структуру ПВХ. Обезжиривание выполняется чистой безворсовой салфеткой в одном направлении, без круговых движений, чтобы не втирать загрязнения обратно в поверхность.
Если соединяются листы с вырезанными отверстиями или сложным контуром, торцы таких участков также подлежат обработке. Особенно важно тщательно подготовить края в местах, подверженных изгибу или вибрациям – локальная потеря адгезии в этих зонах приводит к постепенному разрушению всего соединения.
Перед нанесением клея убедитесь, что края полностью сухие, без следов влаги, пыли и масел. Работы следует проводить в помещении с температурой не ниже +15 °C, чтобы обеспечить стабильное поведение клеевого состава при контакте с обработанным пластиком.
Условия температуры и влажности при склеивании ПВХ
Оптимальные условия окружающей среды существенно влияют на прочность и долговечность клеевого соединения ПВХ. Несоблюдение температурного и влажностного режима может привести к неполному отверждению клея, снижению адгезии и образованию микропузырей в шве.
- Рекомендуемая температура воздуха при склеивании: от +18 °C до +25 °C. При температуре ниже +15 °C вязкость большинства клеев увеличивается, что затрудняет равномерное нанесение и замедляет реакцию отверждения.
- Температура самих деталей ПВХ должна быть не ниже +17 °C. Перед склеиванием необходимо выдержать материалы в помещении не менее 12 часов для выравнивания температур.
- Относительная влажность воздуха не должна превышать 65 %. При показателях выше 70 % возможно конденсатообразование на поверхности ПВХ, особенно при перепаде температур, что препятствует адгезии.
- Склеивание в условиях высокой влажности приводит к замедлению испарения растворителей из клея, нарушая структуру шва и увеличивая риск отслаивания.
- При использовании цианоакрилатных клеев влажность воздуха, наоборот, должна быть в пределах 40–60 %, поскольку эти составы требуют наличия влаги для инициирования реакции отверждения.
Работы на открытом воздухе допустимы только при стабильной погоде и в отсутствии прямого солнечного излучения. Резкие колебания температуры в процессе сушки клея недопустимы: они могут привести к термическому напряжению и трещинам в шве.
После склеивания температура и влажность в помещении должны оставаться в пределах тех же значений не менее 24 часов, чтобы обеспечить полную полимеризацию клеевого состава и формирование стабильного соединения.

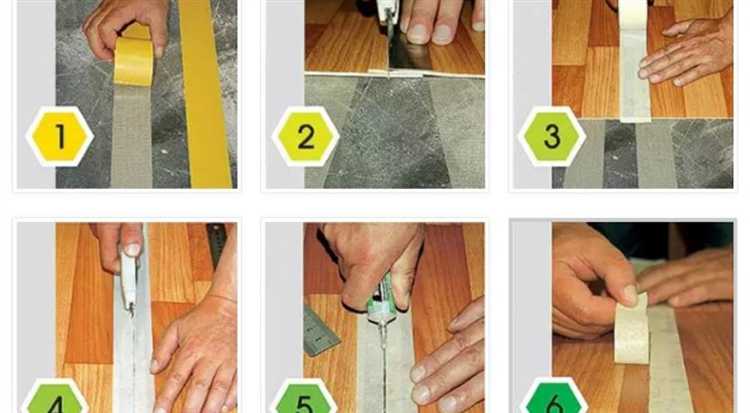

Нанесение клея и соблюдение толщины клеевого слоя
Для обеспечения прочного соединения ПВХ необходимо равномерное нанесение клея с точным контролем его толщины. Оптимальная толщина клеевого слоя для жёсткого ПВХ составляет 0,1–0,2 мм. Более толстый слой может привести к образованию внутренних напряжений и снижению прочности склеивания, особенно при термических деформациях.
Клей наносится на одну или обе склеиваемые поверхности в зависимости от его состава. Для растворов на основе тетрагидрофурана (THF) и аналогов предпочтительно одностороннее нанесение, в то время как контактные клеи требуют двустороннего распределения с выжиданием до испарения растворителя.
Использование зубчатого шпателя с шагом не более 1 мм позволяет точно дозировать клей. При работе с небольшими деталями удобно применять шприцы с обрезанным наконечником или кисти с жёстким ворсом. Поверхности после нанесения необходимо плотно прижать с усилием не менее 0,2 Н/мм², чтобы вытеснить излишки клея и добиться равномерного распределения.
Важно избегать воздушных пузырей внутри клеевого слоя – они ослабляют сцепление и ускоряют разрушение шва при вибрационных нагрузках. При склеивании листового ПВХ с площадью более 0,1 м² рекомендуется использовать вальцы или прижимные устройства с равномерным распределением давления.
После сборки деталей не следует перемещать или корректировать их положение. Смещение вызывает нарушение геометрии клеевого слоя, что снижает его прочность. Время фиксации определяется типом клея и температурой окружающей среды, но в среднем составляет от 30 секунд до 3 минут.
Фиксация деталей до отверждения состава
После нанесения клея на ПВХ поверхности требуется надёжно зафиксировать детали для обеспечения равномерного контакта и предотвращения смещения. Оптимальное давление должно составлять 0,1–0,3 МПа, что обеспечивает плотное прилегание без деформации материала.
Время фиксации напрямую зависит от типа клеевого состава: для растворимых клеев рекомендуемый интервал составляет 5–15 минут, для реактивных – от 30 минут до нескольких часов. При этом температура окружающей среды влияет на скорость отверждения – при +20…+25 °C фиксация становится более предсказуемой.
Рекомендуется использовать струбцины или специальные прижимные приспособления с мягкими накладками, чтобы избежать повреждений на ПВХ. Допускается применение грузов с равномерным распределением веса при склеивании больших площадей.
Для контроля качества фиксации важно следить за отсутствием зазоров и воздушных пузырей, так как они снижают прочность сцепления. В процессе отверждения нельзя допускать вибраций или сдвигов деталей.
После завершения времени фиксации следует проверить прочность соединения вручную и дать клею полностью затвердеть согласно технической документации производителя, чтобы избежать преждевременных нагрузок на шов.
Проверка прочности шва и устранение дефектов
Для контроля качества соединения ПВХ используют статическую нагрузку, приложенную параллельно шву, с усилием не менее 5 МПа. Шов считается прочным, если отсутствуют трещины, расслоения и отслоения клеевого слоя после выдержки нагрузки в течение 10 минут.
Визуальный осмотр проводят при увеличении 10–20 крат для выявления микротрещин и неполного проникновения клея. Для выявления внутренних дефектов применяют ультразвуковую дефектоскопию, особенно на ответственных изделиях.
Неполное отверждение клея выявляется по липкой поверхности и пониженной прочности. Для устранения таких дефектов проводят повторное нанесение клея с контролем толщины слоя и выдерживают рекомендованное время полимеризации при температуре 20–25 °C.
При наличии воздушных пузырей или пустот в шве рекомендуется аккуратно разрезать дефектный участок и заново подготовить поверхности с удалением загрязнений, после чего выполнить повторное склеивание с применением правильного давления и фиксации.
Для минимизации дефектов важно обеспечить стабильные условия влажности (40–60%) и температуры, избегать загрязнений и соблюдать нормативы толщины клеевого слоя (0,1–0,3 мм) в процессе нанесения.
После устранения дефектов проводят повторную проверку прочности не ранее чем через 24 часа, что гарантирует полное отверждение клея и надёжность соединения.
Вопрос-ответ:
Какие факторы влияют на прочность клеевого соединения ПВХ пластика?
Прочность клеевого соединения зависит от нескольких параметров. Во-первых, важна тщательная подготовка поверхности: очистка от загрязнений, обезжиривание и обработка шлифовкой повышают адгезию. Во-вторых, правильный выбор клея, подходящего для конкретного типа ПВХ, обеспечивает совместимость материалов. Толщина и равномерность нанесённого клеевого слоя также влияют на распределение нагрузки и долговечность соединения. Наконец, соблюдение условий температуры и влажности во время склеивания и отверждения способствует формированию надёжного шва.
Как проверить качество и надёжность соединения ПВХ после склеивания?
Для проверки качества шва можно использовать несколько методов. Визуальный осмотр поможет выявить видимые дефекты: пропуски клея, пузыри или неровности. Дополнительно проводят механическую проверку — лёгкое усилие на изгиб или растяжение, чтобы оценить сцепление. Если соединение предназначено для нагрузок, применяют специальные тесты на разрыв или сдвиг. Важно проверить, что клей полностью затвердел и шов не поддаётся деформации. При обнаружении недостатков следует устранить их, удалив старый клей и повторив процесс с улучшенной подготовкой.
Какие ошибки чаще всего допускают при склеивании ПВХ пластика и как их избежать?
Распространенные ошибки включают недостаточную очистку поверхностей, избыточное или слишком тонкое нанесение клея, несоблюдение времени отверждения и неправильный выбор клеящего состава. Чтобы избежать этих проблем, поверхности необходимо тщательно очистить и обезжирить, наносить клей равномерным слоем, соответствующим рекомендациям производителя. Также важно обеспечить неподвижность соединяемых деталей до полного застывания клея и учитывать температурные условия, поскольку слишком холодная или влажная среда снижает прочность сцепления.
Какой клей лучше всего подходит для соединения разных видов ПВХ пластика?
Выбор клея зависит от типа ПВХ и условий эксплуатации изделия. Для мягкого ПВХ часто используют клеи на основе растворителей, которые слегка растворяют поверхность и обеспечивают хорошее сцепление. Жёсткие разновидности ПВХ требуют специализированных поливинилхлоридных клеевых составов или двухкомпонентных эпоксидных клеёв с подходящими свойствами. При работе с различными видами пластика стоит учитывать совместимость и рекомендации производителя клея, а также тип нагрузки и условия окружающей среды. Оптимальный вариант определяется исходя из конкретных параметров задачи.
Загрузка...
