Цоколь LED-лампы представляет собой часть корпуса, через которую происходит подключение к источнику питания и фиксация в светильнике. Конструкция цоколя определяет, совместима ли лампа с конкретным патроном и соответствует ли она требованиям по напряжению и типу крепления. Неправильно подобранный цоколь исключает возможность подключения лампы даже при совпадении по габаритам и мощности.
Резьбовые цоколи E27 и E14 применяются в осветительных приборах с напряжением 220 В. E27 – стандарт для большинства потолочных и настольных ламп, диаметр резьбы составляет 27 мм. E14 используется в компактных светильниках и декоративных бра, имеет диаметр 14 мм. Эти типы легко монтируются, обеспечивают стабильный контакт и подходят для большинства бытовых нужд.

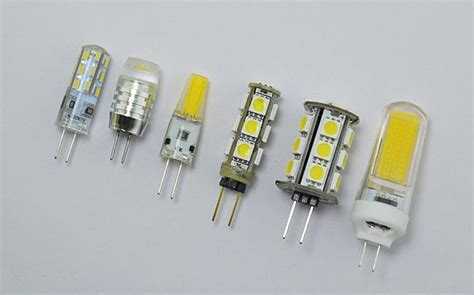

Штырьковые цоколи, такие как GU10, GU5.3, G4 и MR16, распространены в точечных и встраиваемых светильниках. GU10 рассчитан на 220 В и фиксируется поворотом, GU5.3 и MR16 работают от 12 В и требуют подключения через трансформатор. G4 используется в миниатюрных светильниках, например, в витринах или мебельной подсветке. Визуальное сходство между этими типами требует внимательной идентификации по маркировке.
Для автомобильного и специального освещения характерны цоколи H4, H7, PX26d, каждый из которых рассчитан на работу при высоких температурах и вибрационных нагрузках. H4 имеет двойную нить накала и обеспечивает ближний и дальний свет одновременно. H7 используется в системах с раздельными фарами. Эти цоколи не взаимозаменяемы без переделки корпуса фары или переходников.
Фотографии, сопровождающие статью, позволяют визуально сравнить конструкцию разных цоколей и избежать ошибок при выборе. Рекомендуется сверять не только маркировку, но и форму контактов, длину штырей и способ крепления в патроне.
Как обозначаются типы цоколей в маркировке LED-ламп
Маркировка LED-ламп указывает точный тип цоколя с использованием букв и цифр. Буквы определяют конструкцию цоколя, цифры – его размеры в миллиметрах. Неверный выбор приводит к невозможности установки лампы в патрон, поэтому важно понимать обозначения.
- E – резьбовое соединение. Цифра обозначает диаметр. Примеры: E14 – 14 мм, подходит для декоративных светильников; E27 – 27 мм, стандарт для бытовых ламп; E40 – 40 мм, используется в уличном освещении.
- G – штырьковое крепление. Цифра показывает расстояние между штырьками. Примеры: G4 – компактные лампы для мебели; G9 – сдвоенные штырьки, вставляются без патрона; G13 – для тру
Чем отличается цоколь E14 от E27 на практике

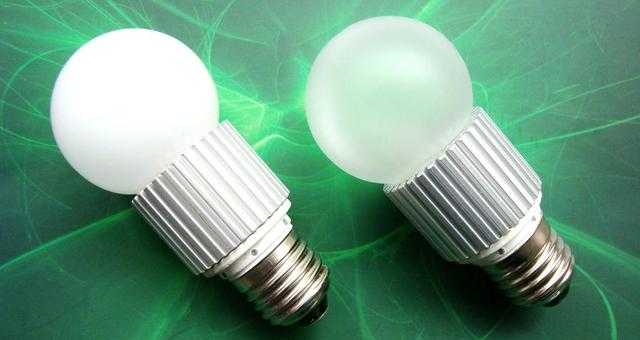

Цоколь E14 имеет диаметр резьбы 14 мм, E27 – 27 мм. Это основное физическое различие, которое напрямую влияет на совместимость с патронами. Лампу с цоколем E14 невозможно вкрутить в патрон E27 и наоборот.
E14 чаще используется в компактных светильниках: бра, люстрах с множеством ламп, настольных лампах. E27 – стандарт для основной бытовой подсветки: потолочные светильники, торшеры, кухонные панели. Выбор зависит от задач: E14 подходит для акцентного освещения, E27 – для общего освещения пространства.
Мощность светодиодных ламп E14 обычно не превышает 7–9 Вт, что эквивалентно 40–60 Вт лампы накаливания. Лампы с цоколем E27 могут достигать 15–20 Вт, заменяя 100–150 Вт лампы накаливания. Это влияет на яркость – E27 предпочтительнее для просторных помещений.
Лампы E14 нередко выпускаются в форме «свеча» или «миньон», что удобно для декоративных светильников. E27 чаще имеет форму «груши» (A60) или «шар», обеспечивая равномерное освещение.
Перед заменой лампы важно сверять тип цоколя. Ошибки при покупке приводят к несовместимости и необходимости повторной замены. Проверяйте маркировку на патроне или используемой лампе, чтобы исключить ошибку.
Когда выбирать цоколь GU10 для точечного освещения
Цоколь GU10 оптимален для точечного освещения, если требуется направленный световой поток без необходимости в дополнительной арматуре. Он рассчитан на питание от сети 220 В, что исключает необходимость трансформатора.
Выбор GU10 оправдан в помещениях с подвесными или натяжными потолками, где важно локальное освещение: кухонные зоны, ниши, коридоры, гардеробные. Патрон фиксирует лампу поворотным механизмом, что исключает самопроизвольное выпадение и обеспечивает надежный контакт.
Угол рассеивания ламп GU10 чаще всего составляет 30–60°, что позволяет точно акцентировать свет на рабочих поверхностях или декоративных элементах. Мощность LED-ламп варьируется от 3 до 10 Вт при световом потоке до 900 лм, чего достаточно для локальной подсветки.
GU10 также стоит выбирать, если необходима простая замена галогенных ламп – они используют тот же форм-фактор. При этом LED-аналоги потребляют в 6–8 раз меньше электроэнергии и не выделяют тепло, что критично для небольших закрытых пространств.
В системах с направленными светильниками GU10 удобно использовать регулируемые по наклону корпуса, так как цоколь допускает точную ориентацию светового пучка без необходимости в сложной оптике.
Можно ли заменить лампу с цоколем G9 на аналог с другим цоколем

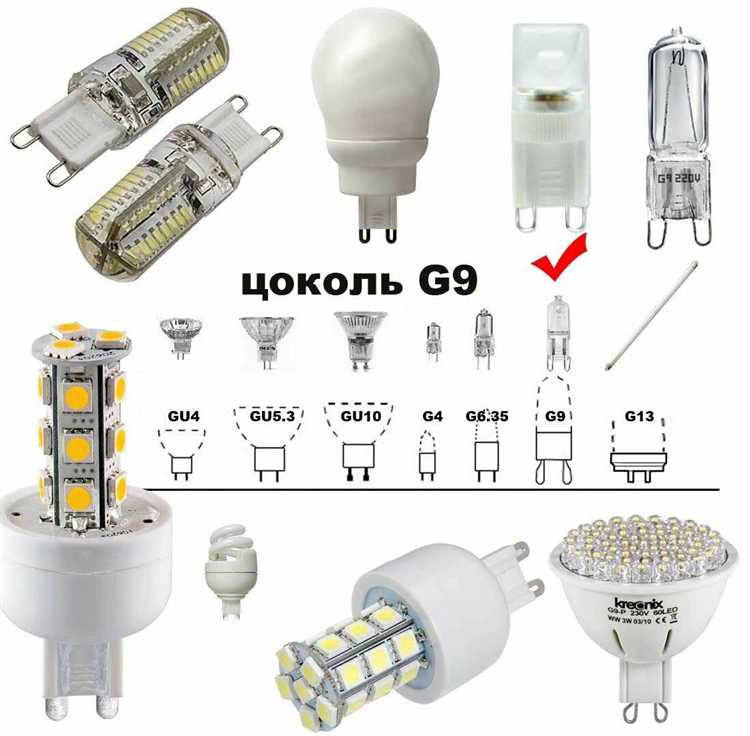

Лампы с цоколем G9 имеют уникальную конструкцию: две контактные ножки толщиной около 0,8 мм и расстоянием между ними 9 мм. Это значит, что замена на лампу с иным цоколем требует совпадения не только формы, но и технических характеристик для правильного контакта и работы.
Прямая замена лампы G9 на аналог с другим цоколем, например E14 или GU10, невозможна без адаптеров или замены светильника, так как цоколи физически не совместимы. Даже если удастся установить лампу с другим цоколем, контакты не совпадут, что приведет к плохому соединению или повреждению прибора.
Для сохранения безопасности и функциональности при замене лампы G9 рекомендуют использовать исключительно лампы с таким же цоколем и характеристиками по мощности и напряжению. Если нужно заменить на другой тип цоколя, требуется полный переход на совместимый светильник или установка специального адаптера, обеспечивающего корректное крепление и электрический контакт.
Использование адаптеров для перехода с G9 на E14 встречается редко и подходит только для низковольтных ламп с аналогичными параметрами. В случае с LED-лампами лучше искать модели именно с цоколем G9, так как они выпускаются с энергосберегающими характеристиками и обеспечивают надежное крепление без риска повреждений.
Какие LED-цоколи подходят для автомобилей
Для автомобилей применяются LED-цоколи, соответствующие стандартам оригинального оборудования. Чаще всего встречаются H1, H3, H4, H7, H11, 9005 (HB3), 9006 (HB4), T10, W5W и BA15S. Каждый из них предназначен для конкретных типов фар или световых приборов.
Цоколь H7 используют в ближнем и дальнем свете, он обеспечивает надежную фиксацию и совместимость с большинством автомобильных фар. H4 отличается двухконтактной конструкцией и часто применяется в многофункциональных фарах.
LED-лампы с цоколем H11 устанавливаются преимущественно в противотуманные фары, обеспечивая оптимальный световой пучок без бликов. Для габаритных огней и подсветки приборной панели используются T10 и W5W, которые отличаются компактностью и низким энергопотреблением.
Цоколь BA15S востребован в указателях поворота и задних фонарях. Он характеризуется одноконтактным соединением и хорошей устойчивостью к вибрациям.
Выбирая LED-лампу, важно учитывать точное соответствие цоколя и его размеров, чтобы избежать проблем с установкой и эксплуатацией. Рекомендуется приобретать модели с качественным радиатором и драйвером для стабильной работы и долговечности.
Цоколь Область применения Особенности H7 Ближний/дальний свет Одноконтактный, надежная фиксация H4 Многофункциональные фары Двухконтактный, универсальность H11 Противотуманные фары Оптимальный световой пучок T10, W5W Габариты, подсветка Компактность, низкое энергопотребление BA15S Повороты, задние фонари Одноконтактный, устойчив к вибрациям Фотопримеры популярных LED-ламп с разными цоколями

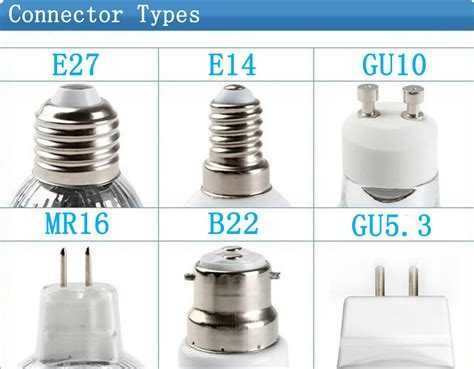

LED-лампы с цоколем E27 – самый распространённый вариант для бытового освещения. На фото видна стандартная форма «груша» с металлической резьбой, подходящая для большинства настольных и потолочных светильников.

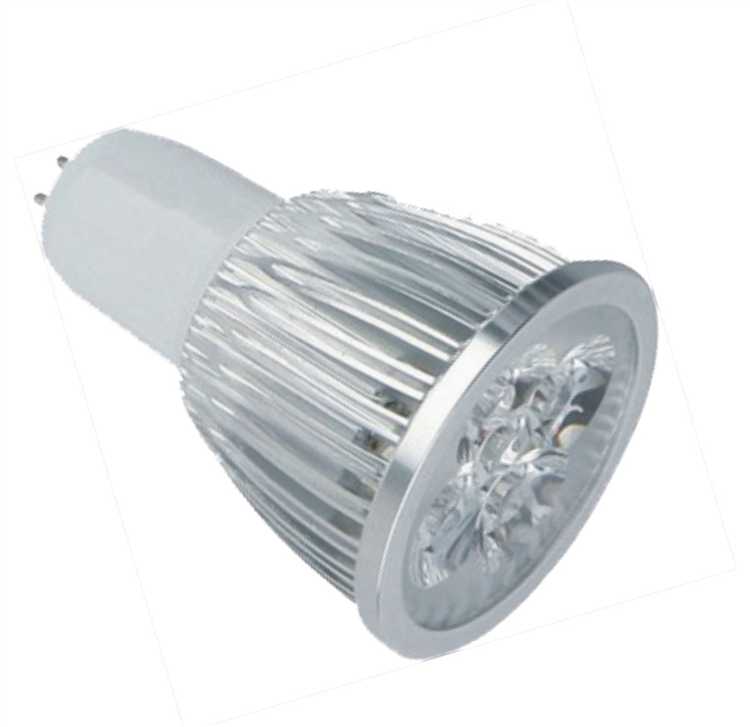

Модель с цоколем GU10 представляет собой компактный прожекторный модуль с двумя короткими штырьками для быстрого монтажа. Часто применяется в точечном освещении, что видно на фото с направленным светом.
LED-лампы с цоколем B22 оснащены байонетным креплением, которое обеспечивает надёжную фиксацию при вращательном установлении. Фото демонстрируют форму колбы с широким основанием и характерными защёлками.
Тонкие лампы с цоколем MR16 обычно работают от 12 В и оснащены двумя штырьками. На изображениях видны компактные источники света с направленной световой пятном, часто используемые в торговых и выставочных зонах.
Среди светодиодных ламп с цоколем E14 встречаются небольшие модели для люстр и бра. Фотопримеры показывают уменьшенный по сравнению с E27 размер, что важно при ограниченном пространстве светильника.
Вопрос-ответ:
Что представляет собой цоколь LED и зачем он нужен?
Цоколь LED — это основание светодиодной лампы, которое обеспечивает её надежное крепление в светильнике и служит для передачи электрического тока. Он важен, потому что именно через цоколь лампа подключается к источнику питания и фиксируется в патроне, обеспечивая правильную работу светильника.
Какие виды цоколей LED существуют и чем они отличаются?
Существует несколько распространённых типов цоколей для светодиодных ламп. Например, цоколь Е27 и Е14 — это резьбовые основания разных размеров, чаще всего применяются в бытовом освещении. Есть также цоколи G4, G9, которые представляют собой штырьковые или ножевые соединения и используются в специальных светильниках. Различия касаются формы, размера и способа крепления, что влияет на совместимость лампы с патроном.
Можно ли заменить лампу с одним типом цоколя на лампу с другим цоколем?
Замена лампы с одним типом цоколя на другой возможна только при условии, что патрон в светильнике поддерживает нужный тип цоколя. Например, лампу с цоколем Е14 нельзя вставить в патрон для Е27 без специального адаптера. Если поставить неподходящую лампу, она либо не зафиксируется, либо не будет работать. Поэтому важно выбирать лампы с тем же цоколем, что и у патрона, или использовать переходники.
Какие примеры цоколей LED можно увидеть на фото и как их правильно распознать?
На фотографиях обычно видны формы и размеры цоколей: например, крупный резьбовой цоколь Е27 выглядит как толстая металлическая резьба, которая вкручивается в патрон. Мелкий Е14 меньше по диаметру и похож на уменьшенную версию Е27. Штырьковые цоколи G4 и G9 имеют два выступающих контакта, которые вставляются в специальные разъемы. Чтобы правильно определить цоколь на фото, нужно обратить внимание на форму основания и количество контактов.
