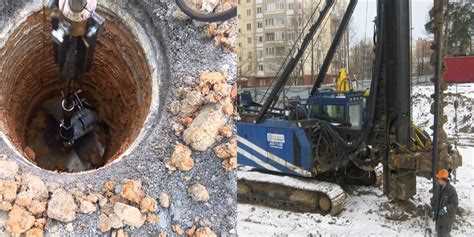

Лидерная скважина для сваи что это

Лидерная скважина – это предварительно пробуренное отверстие в грунте, предназначенное для точной установки буронабивной, винтовой или забивной сваи. Основная цель такого отверстия – облегчить погружение сваи в плотные или неоднородные слои почвы, минимизировать отклонения от проектного положения и снизить нагрузку на оборудование.

Диаметр лидерной скважины подбирается с учетом диаметра сваи и типа грунта. Например, при установке железобетонной сваи диаметром 300 мм лидерное бурение может выполняться буром 250–270 мм. Это позволяет избежать разуплотнения грунта вокруг сваи и обеспечить надежное сцепление конструкции с основанием.

Глубина бурения зависит от проектной длины сваи и геологических условий. В слабых или сильно переувлажнённых грунтах бурение может проводиться на всю длину сваи, тогда как в плотных суглинках достаточно пройти только часть, чтобы обеспечить направляющее действие. Нарушение этих параметров приводит к перекосам, недопустимому сопротивлению или повреждению свайного элемента при погружении.

Применение лидерного бурения особенно рекомендуется при монтаже свай рядом с существующими конструкциями, коммуникациями или в условиях плотной городской застройки. Оно помогает снизить вибрации и шум, характерные для забивных технологий, а также повышает точность установки и безопасность работ.

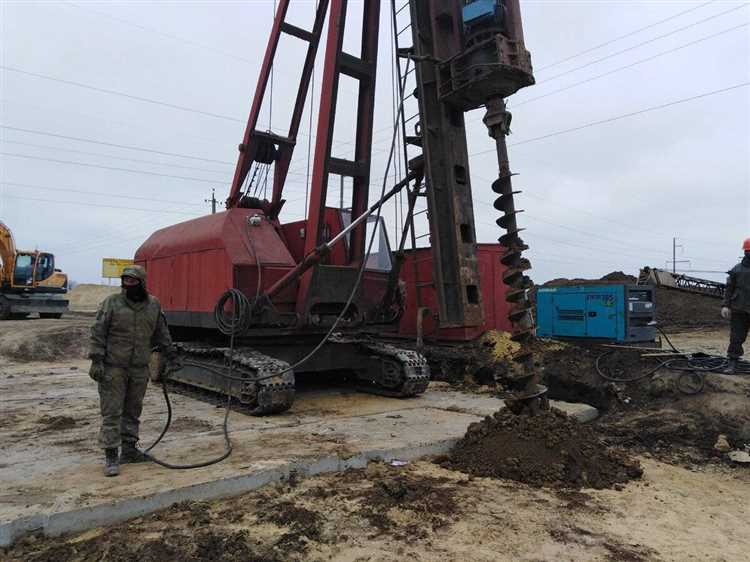

Для чего бурят лидерную скважину перед погружением сваи

Лидерная скважина необходима для снижения сопротивления грунта при погружении сваи. Она позволяет частично разрушить плотные или неоднородные слои основания, тем самым облегчая установку свай с минимальными отклонениями от проектной оси.

В случаях с плотными песками, супесями или суглинками лидерное бурение предотвращает повреждение свай и снижает вибрационные нагрузки на окружающие конструкции. Это особенно важно при строительстве вблизи действующих зданий или инженерных сетей.

Еще одна задача – уменьшение угла отклонения свай от вертикали. При погружении без предварительного бурения свая может «уходить» в сторону из-за встречных включений в грунте. Лидерная скважина направляет сваю строго по заданной траектории.

Глубина бурения подбирается в зависимости от типа и диаметра сваи, а также характеристик грунта. Как правило, лидерная скважина делается на 10–20 % меньше по диаметру, чем свая, чтобы обеспечить устойчивость и хорошее сцепление с основанием после установки.

При использовании вибропогружателей или гидравлических молотов наличие лидерной скважины снижает потребность в избыточной энергии, ускоряя производственный цикл и уменьшая износ техники.

Какой диаметр и глубину выбирают для лидерной скважины

Диаметр лидерной скважины подбирается с учётом типа и размеров сваи, а также характеристик грунта. Обычно он составляет от 70 до 90% диаметра сваи. Например, при установке железобетонной сваи сечением 300 мм, лидерную скважину бурят диаметром 210–270 мм. Это обеспечивает достаточное направление при сохранении требуемого сопротивления грунта при погружении.

Глубина бурения зависит от проектной длины сваи и геологических условий участка. В большинстве случаев лидерную скважину выполняют на 60–90% от полной длины сваи. Такая глубина позволяет облегчить погружение в плотные или мерзлые слои, при этом свая достигает необходимого уровня заглубления под собственным весом и ударной нагрузкой. В слабых или насыпных грунтах глубину ограничивают, чтобы избежать избыточного провала сваи без сопротивления.

При бурении важно контролировать вертикальность скважины и не превышать диаметр, указанный в проекте. Избыточный диаметр приводит к снижению несущей способности сваи из-за недостаточного контакта с грунтом. Выбор параметров всегда согласуется с инженерно-геологическим отчётом и расчётами нагрузок на фундамент.

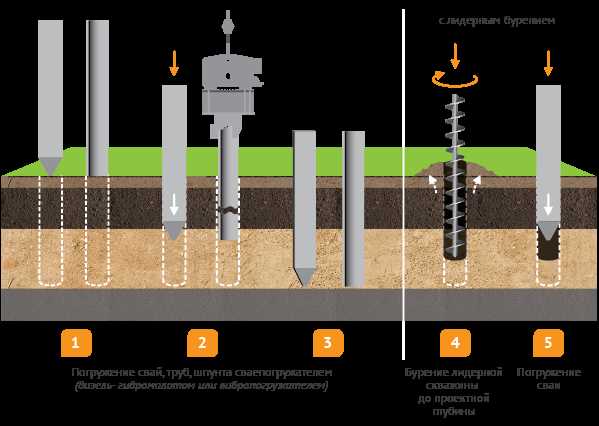

Когда требуется бурение лидерной скважины по СП и СНиП

Необходимость бурения лидерной скважины устанавливается на основании СП 24.13330.2011 и СНиП 3.02.01-87. Согласно пункту 7.2.11 СП 24.13330.2011, лидерное бурение применяется в случае плотных, прослоенных или мерзлых грунтов, где требуется снижение сопротивления при забивке свай. Это позволяет исключить повреждение сваи и отклонение от заданной оси.

Согласно СНиП 3.02.01-87, п. 4.18, бурение лидерной скважины обязательно при забивке свай вблизи существующих фундаментов, инженерных коммуникаций или других чувствительных конструкций, чтобы ограничить передачу вибраций. Также это условие вводится при проведении работ на ограниченной площадке, где использование тяжелой техники сопряжено с рисками для окружающих объектов.

Проектная документация должна содержать обоснование необходимости лидерного бурения с учетом характеристик грунта, типа свай и условий строительства. При глубине промерзания более 1,5 м и наличии линз плотного супеси или суглинков, предусмотрено обязательное бурение направляющей скважины перед погружением забивной сваи.

На практике требование бурения лидерных скважин подтверждается результатами статического зондирования или анализа сопротивления погружению. При значении ударного сопротивления выше 2500 кН/м лидерное бурение считается обязательным по СП. Исключения возможны только при наличии экспериментального обоснования и соответствующих расчётов.

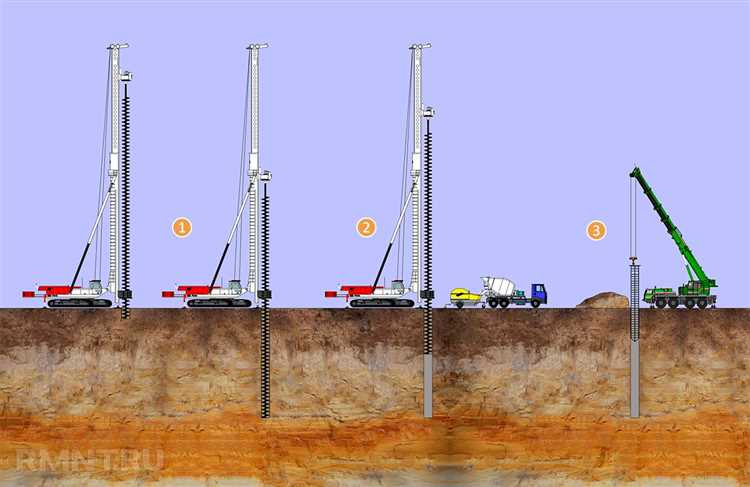

Какая техника используется для устройства лидерных скважин

Для бурения лидерных скважин применяют специализированное оборудование, способное обеспечить точное соблюдение заданного диаметра и глубины. Наиболее часто используется гидравлический бур на базе сваебойной установки, оборудованной буровой штангой и сменными буровыми коронками. Такой тип техники подходит для плотных и среднеплотных грунтов.

В условиях ограниченного пространства или при работе на слабых грунтах применяют ямобуры на колесной или гусеничной базе. Эти установки оснащаются шнековыми буровыми инструментами, позволяющими быстро формировать скважины малого и среднего диаметра – от 150 до 400 мм. Глубина бурения может достигать 8–10 метров в зависимости от модели оборудования.

Для скальных и полускальных грунтов применяется ударно-канатное или колонковое бурение. В этом случае используют буровые установки с ротором и насосной системой для промывки. Оборудование комплектуется твердосплавными коронками, обеспечивающими разрушение прочных включений в грунте.

В районах с высоким уровнем грунтовых вод дополнительно применяются обсадные трубы и буровые установки с возможностью обсадки скважины. Это предотвращает осыпание стенок и сохраняет проектную геометрию лунки до установки сваи.

Выбор конкретной техники зависит от геологических условий, диаметра сваи и требований к точности позиционирования. На практике часто используется комбинация методов, особенно при устройстве скважин под буронабивные или железобетонные сваи.

Как влияет лидерная скважина на устойчивость и вертикальность сваи

Лидерная скважина задает точное направление будущей сваи, уменьшая риск отклонения при погружении. Правильный диаметр и глубина скважины обеспечивают стабильность положения сваи в момент установки, снижая влияние боковых нагрузок и исключая перекосы.

При отсутствии лидерной скважины свая может испытывать значительные боковые силы от грунта, что приводит к отклонениям от вертикали и снижает несущую способность. Лидерная скважина снижает сопротивление грунта на начальном этапе погружения, что уменьшает вероятность повреждений и искривления сваи.

Глубина скважины обычно превышает длину заглубляемой части сваи на 0,5–1 м, что обеспечивает достаточное пространство для точного позиционирования и контроля вертикальности. Диаметр скважины выбирают с учетом типа сваи и характеристик грунта – оптимальный зазор между сваей и стенками скважины составляет 5–15 см для исключения застреваний и деформаций.

Технический контроль геометрии лидерной скважины позволяет своевременно выявлять и корректировать отклонения, предотвращая последующие проблемы с укладкой и эксплуатацией свайного фундамента. Использование направляющих установок и бурильных систем с высокой точностью гарантирует соблюдение проектных параметров.

В итоге лидерная скважина служит критическим элементом для сохранения вертикальности сваи, повышая устойчивость конструкции и снижая риски аварийных деформаций, особенно на слабых и неоднородных грунтах.

Ошибки при бурении лидерных скважин и их последствия

Неправильное выполнение бурения лидерных скважин приводит к ряду критических проблем, ухудшающих качество установки свай и долговечность конструкции.

• Отклонение от вертикали – нарушение точного направления бурения более чем на 1–2° приводит к значительным искажениям положения сваи, снижая её несущую способность и вызывая перекосы в фундаменте.
• Недостаточная глубина скважины – если лидерная скважина не достигает проектной глубины, свая не достигает плотных несущих слоев грунта, что снижает устойчивость и может привести к осадкам.
• Избыточный диаметр скважины – чрезмерный диаметр ухудшает сцепление сваи с грунтом, что снижает боковую поддержку и увеличивает риск раскачивания конструкции.
• Неполное удаление грунта из скважины – остатки породы и плывуны создают препятствия при погружении сваи, способствуют её искривлению и ухудшают контакт с несущим грунтом.
• Ошибки при выборе бурового оборудования – использование неподходящей техники снижает точность бурения и увеличивает время работы, повышая риск повреждения стенок скважины.

Последствия ошибок в бурении лидерных скважин включают:

1. Снижение несущей способности свай и риск локальных просадок фундамента.
2. Неравномерное распределение нагрузок, что ускоряет деформации конструкций над землей.
3. Увеличение стоимости исправительных работ и остановок на строительной площадке.
4. Повышенный износ и риск поломки бурового оборудования при повторных проходках.

Для минимизации ошибок рекомендуется:

• Использовать лазерные или гироскопические системы контроля вертикальности во время бурения.
• Проводить регулярную проверку глубины и диаметра скважины с помощью геодезического оборудования.
• Своевременно очищать скважину от обломков и плывунов перед установкой сваи.
• Подбирать буровую технику с учетом особенностей грунта и параметров проектной документации.

Тщательное соблюдение технологий бурения лидерных скважин гарантирует точность установки свай и долговечность фундамента.

Вопрос-ответ:

Что представляет собой лидерная скважина в процессе установки сваи?

Лидерная скважина — это предварительное углубление грунта, которое создают перед установкой основной сваи. Она служит направляющим каналом для погружения сваи, обеспечивая точное позиционирование и предотвращая смещение при работе техники.

Как выбирают диаметр и глубину лидерной скважины для разных типов свай?

Размеры лидерной скважины зависят от параметров самой сваи и типа грунта. Обычно диаметр берут немного меньше или равным диаметру сваи, чтобы обеспечить плотное направление. Глубина скважины определяется исходя из проектных требований и должна быть достаточной для стабильного направления сваи на начальном этапе погружения.

Какие ошибки при бурении лидерных скважин чаще всего приводят к проблемам при монтаже свай?

Типичные ошибки включают неправильный угол бурения, недостаточную глубину или слишком большой диаметр скважины. Это может привести к перекосу сваи, снижению ее несущей способности и необходимости дополнительного исправления положения в процессе установки.

Каким оборудованием обычно выполняют бурение лидерных скважин на стройплощадке?

Для бурения применяют специальные буровые установки с направляющими системами, которые обеспечивают точное вертикальное бурение. Чаще всего используют гидравлические или дизельные установки с возможностью регулировки угла и глубины бурения в соответствии с техническими требованиями.

В каких случаях бурение лидерной скважины становится обязательным этапом при установке свай?

Обязательное бурение лидерной скважины предусмотрено при работе с крупногабаритными сваями, на сложных грунтах или при необходимости точного соблюдения вертикальности. Также этот этап важен при монтаже свай в стесненных условиях или рядом с уже существующими конструкциями.

Для чего нужна лидерная скважина перед установкой сваи?

Лидерная скважина служит направляющим отверстием для точного позиционирования сваи перед её погружением в грунт. Она облегчает процесс монтажа, помогает сохранить вертикальность сваи и уменьшает риск её смещения или наклона. Кроме того, такая скважина снижает нагрузку на оборудование и минимизирует разрушение окружающего грунта, что важно для сохранения прочности основания конструкции.

Как выбирают диаметр и глубину лидерной скважины для разных типов свай?

Диаметр лидерной скважины выбирается с учетом размеров самой сваи и особенностей грунта. Обычно она немного больше диаметра сваи, чтобы обеспечить свободное и ровное направление при погружении. Глубина скважины должна превышать длину забиваемой части сваи или соответствовать проектным требованиям, чтобы обеспечить устойчивость и точность установки. В плотных или неоднородных грунтах параметры скважины корректируют с учетом условий бурения и особенностей свайного материала.
