От чего зависит нагрев проводов

Перегрев проводов в электрических цепях – это не просто технический дефект, а потенциальный источник возгорания, выхода из строя оборудования и скрытых повреждений изоляции. Проблема усугубляется в условиях скрытой прокладки проводки, где признаки перегрева могут быть незаметны до критического момента.

Наиболее частая причина перегрева – превышение допустимой токовой нагрузки. Каждый провод рассчитан на определённое сечение и материал жилы, что напрямую влияет на его способность рассеивать тепло. Например, медный провод сечением 2,5 мм² безопасно пропускает ток до 27 А, а алюминиевый того же размера – не более 21 А. При превышении этих значений температура жилы стремительно растёт, даже при отсутствии короткого замыкания.

Нарушения контактов в соединениях – вторая по частоте причина. Окисление, ослабление клемм или некачественная скрутка повышают переходное сопротивление, что вызывает локальный перегрев. Особенно опасны такие участки в распределительных коробках и на клеммах автоматов, где тепловое расширение и вибрации со временем усугубляют контактные проблемы.

Также немаловажен выбор изоляции и условий эксплуатации. Провод, проложенный в теплоизолированном канале без вентиляции, хуже отводит тепло. В таких случаях необходимо снижать допустимую нагрузку минимум на 15–20%. Игнорирование этих корректировок приводит к хроническому перегреву даже при внешне «нормальной» нагрузке.

Часто встречаются ошибки при модернизации старой проводки. Подключение мощных приборов к существующей линии, рассчитанной под меньший ток, перегружает цепь. Использование автоматов с номиналом выше допустимого маскирует проблему – провод продолжает греться, не отключаясь по току, что резко повышает риск пожара.

Как сечение провода влияет на его нагрев

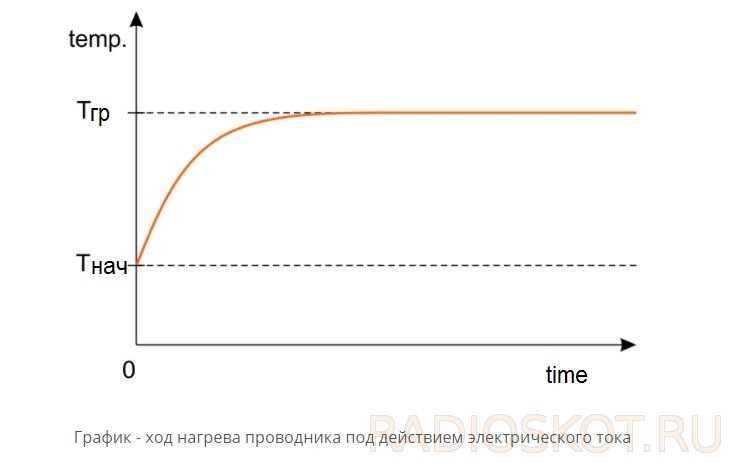

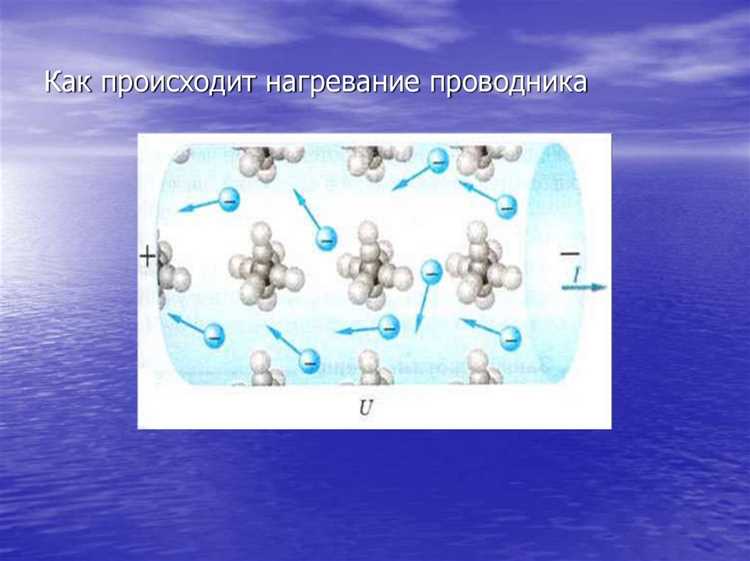

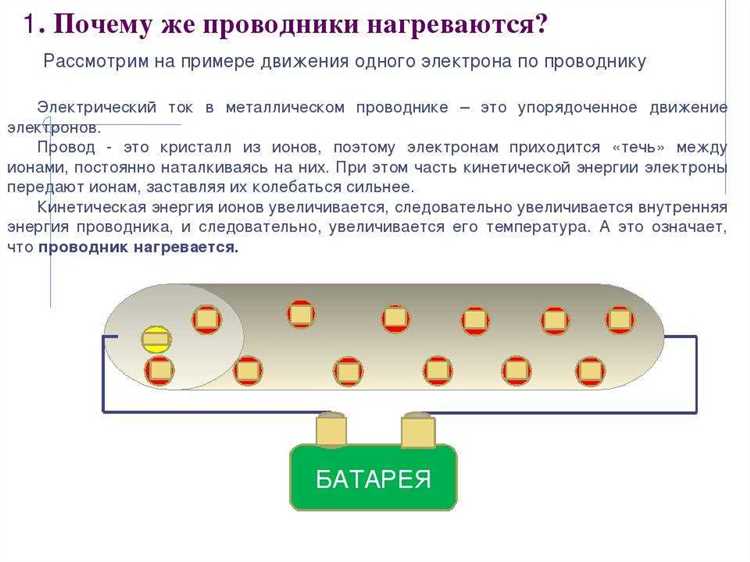

Сечение провода напрямую определяет его способность пропускать электрический ток без перегрева. Чем меньше площадь поперечного сечения, тем выше сопротивление проводника, а следовательно – больше тепла выделяется при прохождении тока. Например, при токе 20 А медный провод сечением 1,5 мм² будет сильно нагреваться, в то время как провод сечением 4 мм² останется в допустимых температурных пределах.

Сопротивление обратно пропорционально сечению: при уменьшении площади проводника сопротивление растёт, что усиливает эффект Джоуля-Ленца (I²R). Даже при незначительном превышении допустимой нагрузки провод с недостаточным сечением начинает нагреваться, ускоряя старение изоляции и увеличивая риск короткого замыкания или возгорания.

Для практического выбора важно учитывать не только токовую нагрузку, но и условия эксплуатации: длину линии, способ прокладки, температуру окружающей среды. Так, при длине более 20 метров падение напряжения становится ощутимым, и сечение следует увеличивать.

Рекомендуется: использовать провод с запасом по сечению не менее 25–30% от расчётной нагрузки. Для бытовых розеточных линий минимальное сечение должно составлять 2,5 мм², а для освещения – не менее 1,5 мм². Применение меньшего сечения допустимо только при низких токах и короткой длине линии, что должно быть подтверждено расчётом.

Игнорирование этих параметров приводит к перегреву, плавлению изоляции и потенциальной угрозе безопасности. Правильный выбор сечения – ключевой фактор в предотвращении перегрева проводов.

Чем опасна перегрузка сети для изоляции проводов

Изоляция проводов рассчитана на конкретный температурный диапазон. При превышении допустимого тока из-за перегрузки электросети провод начинает нагреваться выше нормы, что напрямую влияет на свойства изоляционного материала.

• Потеря диэлектрических свойств. При температуре выше +70 °C у ПВХ-изоляции снижается сопротивление утечке тока. Это может привести к пробою между жилами или на корпус оборудования.
• Разрушение структуры материала. Перегретая изоляция теряет эластичность и трескается. Например, полиэтилен начинает термически разрушаться при температурах свыше +100 °C, образуя участки с оголёнными жилами.
• Ускоренное старение. При частых перегрузках срок службы изоляции сокращается в 2–3 раза. Для провода с номинальным сроком 25 лет ресурс может уменьшиться до 8–10 лет.
• Риск возгорания. Возгорание изоляции начинается при температуре около +200 °C. В случае постоянной перегрузки локальный перегрев в месте соединения может спровоцировать пожар.

Особенно уязвимы старые алюминиевые сети: при перегрузке контактные соединения нагреваются быстрее, а старая изоляция может оплавляться даже при кратковременных скачках нагрузки.

Чтобы избежать перегрева изоляции:

1. Не подключайте устройства с суммарной мощностью выше расчетной нагрузки линии.
2. Регулярно проверяйте состояние розеток и распределительных коробок на наличие потемнений, запаха гари и ослабленных соединений.
3. Используйте автоматические выключатели с правильно подобранным током отсечки.

Контроль нагрузки в сети и регулярная проверка кабельных трасс позволяют предотвратить деградацию изоляции и связанные с этим риски.

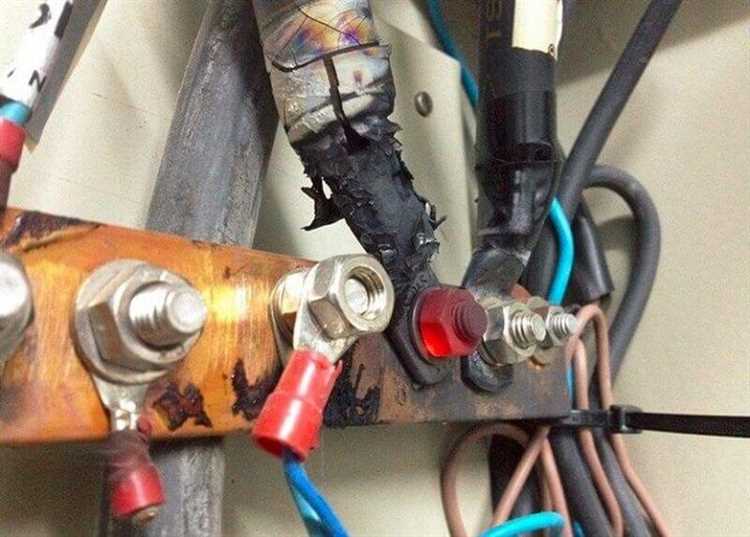

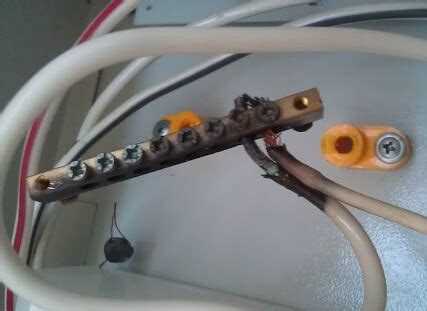

Почему плохой контакт в соединениях вызывает перегрев

Плохой контакт в электрических соединениях увеличивает сопротивление в месте соединения, что приводит к локальному выделению тепла по формуле Q = I²R·t. Даже при токе 10–16 А дополнительное сопротивление в 0,3–0,5 Ом может вызвать нагрев до 80–130 Вт, концентрированный на небольшой площади.

Это тепло вызывает повышение температуры в месте соединения выше допустимых значений для изоляционных материалов, что ведет к их деградации и потенциальному возгоранию. Основные причины плохого контакта – ослабленные винтовые клеммы, окисление меди или алюминия, загрязнения и механические повреждения жил.

В таблице ниже приведены примеры тепловых потерь при различных значениях переходного сопротивления и токах нагрузки:

Для предотвращения перегрева необходимо регулярно проверять и подтягивать соединения, очищать контакты от окислов и использовать специализированные клеммники, соответствующие сечению и материалу проводов. Особое внимание следует уделять алюминиевой проводке, так как она более подвержена окислению и ослаблению контактов.

Как старение и износ изоляции увеличивают риск перегрева

Со временем изоляционный материал электрических проводов теряет свои первоначальные свойства из-за механических, химических и термических воздействий. Износ изоляции приводит к снижению её диэлектрической прочности и уменьшению тепловой устойчивости, что увеличивает вероятность возникновения локальных перегревов.

Поврежденная или треснувшая изоляция способствует образованию микрокоррозии и накоплению влаги, что снижает сопротивление изоляции и повышает ток утечки. Это вызывает дополнительный нагрев проводника и увеличивает нагрузку на систему охлаждения, усиливая риск теплового разрушения.

Старение изоляции также снижает её способность эффективно распределять и рассеивать тепло, что приводит к концентрации тепловых зон. В таких участках температура проводов может превысить допустимые нормы, ускоряя деградацию материала и создавая условия для коротких замыканий.

Для снижения риска перегрева необходимо регулярно проводить диагностику состояния изоляции, включая измерение сопротивления изоляции и визуальный осмотр на предмет механических повреждений. Рекомендуется заменять кабели с признаками старения или ухудшения изоляционных свойств, а также использовать материалы с повышенной термостойкостью в условиях интенсивной эксплуатации.

Улучшение условий эксплуатации, включая поддержание нормальной влажности и температуры, снижает скорость износа изоляции и уменьшает вероятность перегрева. Правильный подбор сечений проводников с учётом старения изоляции также обеспечивает дополнительную безопасность электрической сети.

Влияние коррозии и окисления на токопроводимость жил

Коррозия и окисление металлических жил приводят к повышению их электрического сопротивления. На поверхности проводников образуются оксидные и солевые слои, которые ухудшают контакт между проводами и увеличивают сопротивление соединений. Например, медные жилы при длительном воздействии влаги и кислорода покрываются тонким слоем оксида меди (CuO или Cu2O), который обладает значительно меньшей проводимостью, чем чистый металл.

Увеличение сопротивления вызывает локальный нагрев проводника при прохождении электрического тока. В местах коррозии ток концентрируется в более узких участках, что приводит к точечному перегреву и ускоренному разрушению изоляции. При соединениях с коррозированными контактами токопроводимость снижается до 30–50%, что повышает риск теплового повреждения и возгорания.

Для снижения влияния коррозии рекомендуется применять клеммные соединения с антикоррозионным покрытием (например, лужение или покрытие цинком), а также использовать герметичные коробки и изоляционные материалы с защитой от влаги. Регулярный осмотр и очистка контактов от окислов позволяет сохранить стабильное сопротивление и избежать перегрева.

В кабельных системах особенно критична защита от коррозии на местах с повышенной влажностью и химически активной средой. Использование кабелей с медными жилами с антикоррозионным покрытием и специальных защитных оболочек снижает риск снижения токопроводимости и перегрева.

Как неправильно подобранный автоматический выключатель способствует перегреву

Автоматический выключатель, рассчитанный на ток выше, чем фактическая нагрузка проводки, не отключит цепь при перегрузке, что ведет к длительному прохождению чрезмерного тока. Это вызывает повышение температуры проводов выше допустимых значений и ускоряет износ изоляции.

Если номинал автомата слишком высок, он не защитит от короткого замыкания своевременно, что приводит к мгновенному перегреву и возможному возгоранию. С другой стороны, слишком низкий номинал будет часто срабатывать без реальной перегрузки, что не вызывает перегрева, но может привести к неправильной эксплуатации сети.

Выбор автомата должен основываться на допустимом токе нагрузки кабеля, учитывая материалы проводников и условия прокладки. Например, для медного провода с сечением 2.5 мм² обычно применяется автомат на 16 А, а для алюминиевого – с учетом его меньшей проводимости следует снизить номинал.

Неправильный подбор автомата без учета пусковых токов оборудования или длительности нагрузки может привести к постоянному нагреву проводов и снижению их ресурса. Для электроустановок с двигателями или трансформаторами нужны автоматы с соответствующей характеристикой срабатывания (тип C или D).

Регулярная проверка соответствия автоматических выключателей нагрузке и состояния проводки позволяет предотвратить перегрев и повысить безопасность электрической системы.

Роль внешней температуры и условий прокладки в перегреве проводов

Внешняя температура существенно влияет на теплоотвод от электрических проводов. При повышении температуры окружающей среды более 30°C допустимая нагрузка проводника снижается примерно на 10-15% для каждого дополнительного градуса. Это связано с уменьшением разницы температур между проводом и средой, что ухудшает теплообмен и увеличивает внутренний нагрев жилы.

Условия прокладки – ключевой фактор в управлении температурным режимом проводов. Проводка, выполненная в закрытых каналах, без вентиляции, или в тесных пучках, снижает возможность рассеивания тепла. Это вызывает локальное повышение температуры и риск термического повреждения изоляции. Оптимально оставлять зазоры между жилами и предусматривать вентиляционные отверстия для отвода тепла.

При прокладке в земле или в бетонных конструкциях тепловое сопротивление среды увеличивается, что требует снижения допустимого тока или применения проводников с увеличенным сечением. Использование специальных гофрированных труб с термостойкой изоляцией и соблюдение глубины прокладки, рекомендованной нормативами, помогает избежать перегрева.

Рекомендовано учитывать поправочные коэффициенты, прописанные в ПУЭ, в зависимости от внешних условий: температура воздуха, тип изоляции, способ прокладки (в воздухе, в трубах, в земле). Несоблюдение этих норм ведет к превышению температурных режимов, что уменьшает срок службы кабеля и повышает риск короткого замыкания.

Вопрос-ответ:

Почему электрические провода могут сильно нагреваться при нормальной нагрузке?

Нагрев проводов зависит не только от величины тока, но и от качества материалов и состояния изоляции. Даже при нормальной нагрузке высокая температура возникает, если есть плохой контакт в соединениях, коррозия или повреждения изоляции, которые увеличивают сопротивление. Кроме того, неправильный выбор сечения провода для конкретной нагрузки приводит к избыточному нагреву, несмотря на кажущуюся адекватность нагрузки.

Как условия прокладки кабеля влияют на температуру проводов?

Если кабель проложен в плохо проветриваемых или замкнутых пространствах, тепло, выделяемое проводником, не успевает рассеиваться. Это вызывает повышение температуры. Кабели, смонтированные в пучках или вблизи нагревающихся элементов, подвержены большему нагреву, чем те, что лежат в открытом воздухе или с достаточным пространством для охлаждения. Материал стенок труб и плотность укладки также играют роль в теплоотводе.

Какая роль износа и повреждений изоляции в перегреве проводов?

Со временем изоляция может потерять свои защитные свойства, трескаться, отслаиваться или намокать. Это приводит к частичным пробоям, повышению токов утечки и локальному росту сопротивления в отдельных местах. Такой эффект провоцирует нагрев именно в повреждённых участках, что способно вызвать дальнейшее разрушение изоляции и усугубление проблемы. Изношенная изоляция особенно опасна в условиях высокой влажности и пыли.

Почему неправильно подобранный автоматический выключатель способствует нагреву проводов?

Автоматический выключатель должен защищать провод от превышения допустимой нагрузки. Если он выбран с завышенным номиналом, он не отключит ток при перегрузке, что вызывает длительный нагрев проводов выше нормы. Если номинал слишком низкий, частые срабатывания приводят к повреждениям в цепи и ухудшению контактов. В обоих случаях возрастает риск перегрева и возможного возгорания.

Как коррозия контактов влияет на тепловое состояние проводки?

Коррозия увеличивает сопротивление в местах контакта проводов и клемм. Это вызывает локальное выделение тепла при прохождении тока. Постепенно контакты могут окисляться до такой степени, что соединение становится нестабильным и нагрев достигает критических значений. Такой дефект может остаться незамеченным на начальной стадии, но приводит к быстрым повреждениям и потенциальной опасности возгорания.

Почему электрические провода могут сильно нагреваться при работе в обычных условиях?

Перегрев проводов обычно возникает из-за превышения допустимой силы тока, которую они рассчитаны пропускать. Если нагрузка на провод больше, чем его сечение и материал могут выдержать, сопротивление вызывает выделение тепла. Также причиной могут стать плохие контакты, повреждения изоляции или неправильный выбор защитных устройств. При недостаточной вентиляции и высокой внешней температуре тепло от провода не рассеивается, что усугубляет нагрев. Все эти факторы приводят к опасному повышению температуры, способному повредить изоляцию и вызвать короткое замыкание или возгорание.
