Газ G20 относится к категории природных газов низкого давления и представляет собой метан высокой степени очистки с минимальным содержанием примесей. Основной компонент – метан (CH₄) – составляет около 85–97% от общего объёма. Теплотворная способность газа G20 находится в диапазоне 34–39 МДж/м³ при стандартных условиях, что делает его оптимальным топливом для бытовых и промышленных систем отопления, водонагрева и приготовления пищи.
Тип G20 используется преимущественно в странах с развитой газораспределительной инфраструктурой, таких как Германия, Нидерланды, Франция, Польша и ряд других государств Европы. Его давление в бытовых сетях составляет 20 мбар, что требует использования совместимого оборудования, строго рассчитанного на данный стандарт подачи и состава газа.
Использование газа G20 требует обязательного соответствия оборудования нормам EN 437 и маркировки «G20» на газовых плитах, котлах и колонках. Установка техники, рассчитанной на другие типы газа (например, G30 или G31), может привести к нарушению режима горения, снижению эффективности и угрозе безопасности. Перед подключением устройств к сети важно проверить паспортные данные оборудования и при необходимости выполнить перенастройку форсунок или заменить жиклёры.
Особенности сгорания G20 обеспечивают низкий уровень образования оксида углерода при корректной настройке горелок. Это снижает экологическую нагрузку и соответствует современным требованиям к выбросам. Тем не менее, системы сжигания должны регулярно проходить техническое обслуживание и настройку, особенно при переходе на газ G20 с другого типа топлива.
Химический состав газа G20 и его отличие от других типов
Газ G20 относится к группе H согласно классификации EN 437 и представляет собой природный газ с высоким содержанием метана. Его химический состав характеризуется преобладанием метана (CH4) – не менее 87–97% от общего объема. Остальные компоненты включают этан (до 11%), пропан, бутан и инертные газы, такие как азот и диоксид углерода, в незначительных количествах – не более 3–5% суммарно.
Главное отличие G20 от газа G25 заключается в более высоком содержании метана и, соответственно, в более высокой теплотворной способности. Нижняя теплота сгорания для G20 составляет около 39,8 МДж/м³, тогда как для G25 – примерно 34,0 МДж/м³. Это означает, что при равном объеме G20 выделяет больше энергии, что критично при проектировании и настройке газового оборудования.
В отличие от сжиженных углеводородных газов типа G30 и G31 (пропан и бутан), G20 имеет значительно меньшую плотность (примерно 0,73 кг/м³) и не требует хранения под давлением. Это делает его подходящим для централизованных систем газоснабжения. При переходе на газ G20 важно учитывать различие в давлении, составе и калорийности, поскольку оборудование, рассчитанное на другие типы газа, может работать нестабильно или требовать перенастройки форсунок и клапанов.
Из-за специфического состава G20 предъявляет повышенные требования к герметичности соединений и качеству горелок. При этом его сгорание при корректной подаче кислорода максимально чистое, что минимизирует выбросы оксида углерода и сажи, в отличие от более тяжелых углеводородов.
Калорийность газа G20: сколько тепла выделяется при сгорании
Газ типа G20 представляет собой природный метан с высоким содержанием CH4, что обеспечивает его высокую теплотворную способность. Калорийность этого газа напрямую влияет на эффективность газового оборудования и расчёт мощности систем отопления и горячего водоснабжения.
Нижняя теплота сгорания G20 в стандартных условиях составляет приблизительно 34,0–39,8 МДж/м³ (в пересчёте – около 8 100–9 500 ккал/м³). Это значение зависит от точного содержания метана и минимального количества примесей, таких как этан или диоксид углерода.
В пересчёте на массу газа, средняя калорийность G20 составляет около 50 МДж/кг. Это означает, что при сжигании одного килограмма G20 можно получить около 13,9 кВт·ч тепловой энергии. Такая характеристика делает его подходящим для использования в:
- бытовых газовых котлах с высокой энергоэффективностью,

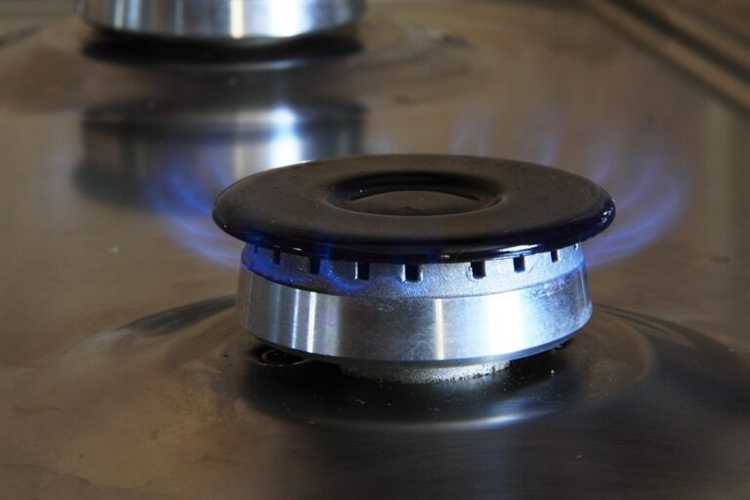

- кухонных плитах, где важна стабильная тепловая мощность,
- промышленных горелках с автоматическим регулированием подачи газа.
Для корректной настройки газового оборудования следует учитывать не только номинальную теплоту сгорания, но и давление подачи (обычно для G20 – 20 мбар). Несоответствие этим параметрам может привести к снижению эффективности и износу оборудования.
Рекомендуется использовать сертифицированные приборы, адаптированные под газ G20, чтобы обеспечить максимальную отдачу тепла и безопасную работу системы.
Давление в системе при использовании газа G20
Типичный рабочий диапазон давления природного газа G20 составляет от 18 до 25 мбар для бытовых приборов. Наиболее распространённое значение для газовых плит, котлов и колонок – 20 мбар. Это давление обеспечивает стабильное горение и оптимальный тепловой КПД без риска образования угарного газа.
При проектировании и обслуживании газовых систем необходимо учитывать, что давление на входе в газовый прибор должно оставаться в пределах допустимых отклонений – не более ±2 мбар от номинала. Повышение давления выше 25 мбар может привести к нестабильной работе горелки, тогда как снижение ниже 18 мбар часто вызывает неполное сгорание газа и потерю теплопроизводительности.
Для контроля давления применяются манометры, устанавливаемые вблизи точки подключения к прибору. Проверка должна производиться при максимальной нагрузке, особенно в отопительный сезон. В случае отклонений необходимо проверить состояние редуктора давления, диаметр подводящего трубопровода и отсутствие засоров в фильтрах.
При переходе с баллонного газа на G20 требуется перенастройка давления и замена форсунок, поскольку G20 имеет иную плотность и характеристики потока. Неправильная настройка может привести к повреждению оборудования или нарушению безопасности.
Требования к оборудованию для работы на газе G20
Газ G20 представляет собой метан высокой степени очистки с минимальным содержанием примесей, что определяет особые требования к оборудованию. Приборы должны быть сертифицированы по стандарту EN 437 с обозначением группы II2H3B/P, где «H» указывает на пригодность к работе с G20.

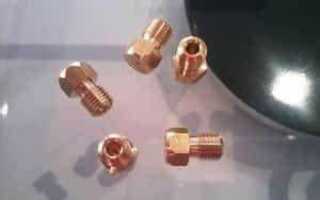

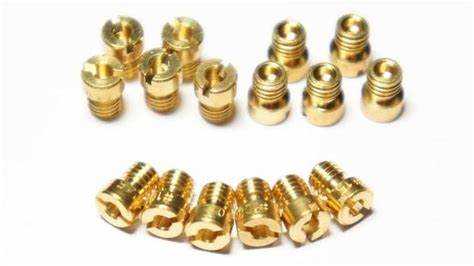

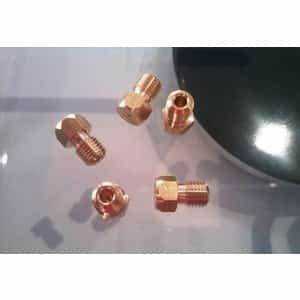

Горелочные устройства должны иметь форсунки, рассчитанные на давление 20 мбар. Диаметр жиклеров подбирается в зависимости от тепловой мощности оборудования и плотности газа. Для бытовых плит, рассчитанных на G20, жиклеры имеют меньший диаметр, чем у моделей для пропан-бутановых смесей.
Автоматика контроля пламени должна обеспечивать корректную работу при типичной теплотворной способности G20 – около 9,5–10,5 кВт·ч/м³. Оборудование с датчиком ионизации или фотодатчиком обязано поддерживать стабильную чувствительность при сгорании метана.
Газовые котлы и водонагреватели должны быть оснащены системой регулировки подачи воздуха, поскольку метан требует повышенного избытка воздуха для полного сгорания. Коэффициент избытка воздуха должен быть в пределах 1,17–1,20.
Особое внимание уделяется герметичности газопроводов и соединений. Давление в подающей магистрали не должно превышать 25 мбар при нормальной эксплуатации. Все соединительные элементы должны выдерживать минимальное рабочее давление 30 мбар без утечек.
Если оборудование предназначено для мультигазовой эксплуатации, оно должно иметь возможность калибровки или замены форсунок при переходе между типами газа. Использование неподходящих комплектующих снижает эффективность и может привести к образованию CO в продуктах сгорания.

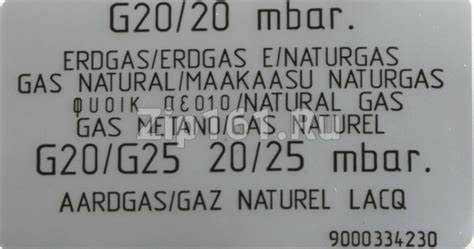

Маркировка и обозначения приборов, рассчитанных на G20
Указание «G20» обязательно присутствует в техническом паспорте и на информационной наклейке (обычно расположенной на задней панели или корпусе устройства). Наряду с этим указывается номинальное давление газа, как правило, 20 мбар. Важно также наличие пиктограммы или кода страны применения – например, DE для Германии, FR для Франции – так как допустимые параметры могут незначительно отличаться в зависимости от национальных стандартов.
Некоторые производители дополнительно наносят серийный номер форсунок, используемых для G20, что упрощает замену и техническое обслуживание. Обозначение может выглядеть как «G20 – Ø1.25 мм» – где указан диаметр жиклёра, оптимального для этого типа газа.
В документации и на корпусе также указывается тепловая мощность (в кВт) при работе на G20. Это позволяет точно определить соответствие прибора условиям эксплуатации. Несоответствие маркировки реальному типу используемого газа может привести к нарушению безопасности и ухудшению эффективности работы оборудования.
При выборе газового прибора важно сверять все элементы маркировки: тип газа (G20), группа по классификации (например, II2H3B/P), рабочее давление (20 мбар) и страна сертификации. Это обеспечивает корректную эксплуатацию и длительный срок службы устройства.
Совместимость газа G20 с бытовыми и промышленными установками
Газ G20 представляет собой природный газ с высоким содержанием метана (около 96-98%) и теплотворной способностью примерно 34-36 МДж/м³. Его состав и характеристики обеспечивают оптимальные параметры сгорания для большинства современных бытовых приборов, включая газовые плиты, котлы, колонки и отопительные установки, рассчитанные на природный газ высокого качества.
Для бытовых устройств, работающих на G20, важна точная настройка давления: стандартное рабочее давление газа в магистрали составляет 20 мбар, что соответствует нормам ГОСТ 5542-87 и СНиП. При эксплуатации оборудования, предназначенного для других типов газа (например, G25 или G30), требуется переналадка или замена форсунок и регуляторов давления для обеспечения безопасности и эффективности работы на G20.
В промышленном секторе газ G20 используется в технологических печах, котельных установках и горелках, где требуется стабильное качество топлива и предсказуемое поведение горения. Благодаря низкому содержанию примесей и высокой калорийности, оборудование, специально сертифицированное под G20, демонстрирует повышенную эффективность и меньший износ компонентов.
При переходе с других газов на G20 следует учитывать параметры пламени и коэффициент избытка воздуха, а также проверять соответствие маркировки и технической документации оборудования. Нарушение этих требований может привести к снижению КПД, повышенному образованию сажи или опасным ситуациям из-за неконтролируемого горения.
Резюмируя, совместимость газа G20 с бытовыми и промышленными установками возможна только при условии правильной настройки оборудования и соблюдения технических норм. Использование газа G20 в приборах, не предназначенных для его характеристик, требует обязательной переналадки или замены комплектующих.
Переход с других типов газа на G20: что нужно учитывать
- Регулировка давления: давление газа G20 на выходе должно соответствовать нормативам для конкретного оборудования. При переходе требуется проверка и настройка редуцирующих клапанов и регуляторов давления, чтобы избежать перебоев или аварий.
- Совместимость горелок и форсунок: газовые горелки рассчитаны на определённый состав и давление газа. Для G20 возможно потребуется замена форсунок на форсунки с соответствующим диаметром, так как плотность и состав газа отличаются от, например, G25.
- Коэффициент избытка воздуха: для стабильного и полного сгорания газа G20 необходимо скорректировать подачу воздуха. Недостаток или избыток воздуха влияет на эффективность и безопасность работы оборудования.
- Контроль концентрации вредных веществ: при переходе на G20 меняется состав продуктов сгорания. Требуется проверка дымоходов и систем вентиляции, чтобы исключить накопление угарного газа и других токсичных компонентов.
- Переподключение и проверка оборудования: обязательно провести техническое обслуживание и испытания всех элементов газовой системы после замены типа газа. Особое внимание уделяется герметичности соединений и исправности запорной арматуры.
Рекомендуется привлекать специалистов для проведения пусконаладочных работ, так как самостоятельная настройка без учета параметров G20 может привести к снижению безопасности и увеличению расхода топлива.
Использование газа G20 в разных странах и регионах
Газ G20 применяется преимущественно в странах Европы и России, где стандарты на природный газ требуют высокого содержания метана (около 87–95%) и низкого уровня примесей. В Германии, Франции и Великобритании G20 служит основным типом бытового и промышленного топлива благодаря его стабильной калорийности около 34 МДж/м³ и оптимальному давлению в сети (20 мбар для бытовых систем).
В России G20 широко используется в городской инфраструктуре, особенно в жилых домах и малом промышленном производстве. Технические нормы предполагают адаптацию оборудования под этот тип газа с учётом стандартного давления 20 мбар и определённого химического состава, что обеспечивает безопасность и эффективность.
В странах Восточной Европы, таких как Польша и Чехия, газ G20 служит базой для теплоэнергетики и систем горячего водоснабжения. Здесь также уделяется внимание контролю влажности и содержанию азота, чтобы исключить коррозионные процессы в оборудовании.
В регионах с нестабильным снабжением природным газом практикуется смешивание газа G20 с другими типами (например, G25 или G31) для достижения требуемых параметров горения. В таких случаях требуется перенастройка горелок и регулировка давления, чтобы избежать снижения КПД и повреждений оборудования.
Рекомендуется строго соблюдать национальные стандарты и производить периодическую проверку параметров газа в сети, чтобы обеспечить совместимость с оборудованием и поддерживать эксплуатационную безопасность. Внедрение G20 требует технической экспертизы, особенно при переходе с других типов газа.
Вопрос-ответ:
Что собой представляет газ типа G20 и в чем его основное отличие от других типов газа?
Газ G20 — это природный газ с определённым составом и параметрами, используемый в бытовых и промышленных системах отопления и горения. Главная его особенность — стандартное давление 20 мбар и определённый диапазон калорийности, что отличает его от газов типа G25 или G30, применяемых в других условиях. G20 характеризуется высоким содержанием метана, что обеспечивает стабильное и чистое горение, а также совместимость с оборудованием, рассчитанным именно на этот тип газа.
Какие требования предъявляются к оборудованию для работы на газе G20?
Оборудование, предназначенное для газа G20, должно обеспечивать герметичность и устойчивость к заданному рабочему давлению около 20 мбар. Важно, чтобы горелки, редукторы и клапаны были рассчитаны на специфический химический состав и калорийность газа. Кроме того, приборы должны иметь маркировку, подтверждающую их совместимость с G20, а также обеспечивать корректное управление подачей газа для безопасного и эффективного сжигания без риска образования угарного газа или неполного горения.
В каких странах наиболее широко используется газ G20 и чем это обусловлено?
Газ G20 распространён преимущественно в странах Европы, таких как Германия, Великобритания и Франция, а также в ряде регионов СНГ. Его использование связано с развитой инфраструктурой природного газа и стандартами, принятыми в этих регионах, где давление в распределительных сетях и состав газа соответствуют параметрам G20. Такие стандарты обеспечивают унификацию оборудования и позволяют производителям техники ориентироваться на стабильные характеристики топлива.
Как влияет переход с другого типа газа на использование газа G20 на настройку и эксплуатацию оборудования?
При замене типа газа, например с G25 на G20, необходимо корректно перенастроить оборудование, учитывая различия в давлении и калорийности. Это может требовать регулировки форсунок, изменения параметров подачи воздуха и перепроверки безопасности работы горелок. Без правильной настройки возможны сбои в работе, снижение КПД и повышение риска образования опасных продуктов сгорания. В ряде случаев может понадобиться консультация специалиста или замена отдельных компонентов системы.
Какая калорийность у газа G20 и как это отражается на тепловой мощности оборудования?
Калорийность газа G20 обычно находится в диапазоне 34–38 МДж/м³. Этот показатель определяет количество тепла, которое выделяется при полном сгорании одного кубометра газа. Высокая калорийность обеспечивает стабильную и достаточную тепловую мощность отопительных и кухонных приборов. При проектировании и эксплуатации оборудования важно учитывать эту величину, чтобы подобрать оптимальный расход газа и обеспечить требуемую температуру и эффективность работы.
