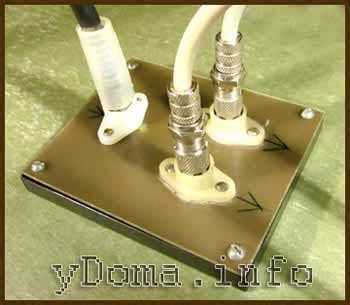

Антенный сплиттер – это пассивное устройство, предназначенное для равномерного распределения сигнала с одной антенны на несколько приёмных устройств. Он используется в телевизионных, радиочастотных и измерительных системах, где требуется подключение нескольких потребителей к единственному источнику сигнала без значительных потерь качества.
Простейший сплиттер представляет собой делитель мощности, который распределяет входной сигнал между двумя или более выходами. Например, двухканальный сплиттер делит сигнал приблизительно пополам, при этом каждая линия получает уровень на 3–4 дБ ниже исходного. Более сложные модели могут обеспечивать согласование по импедансу, фильтрацию и защиту от обратных помех.
При выборе сплиттера необходимо учитывать частотный диапазон работы, количество выходов и тип разъёмов. В бытовом использовании наиболее распространены модели с диапазоном 5–1000 МГц и F-разъёмами. Для спутниковых систем применяются сплиттеры с поддержкой диапазона до 2400 МГц и пропуском напряжения питания на антенну или усилитель.
Установка сплиттера требует минимальных навыков, но важна точная схема подключения. Неверное распределение кабелей может привести к ухудшению качества изображения или потере сигнала на отдельных устройствах. Для минимизации потерь рекомендуется использовать коаксиальные кабели с низким затуханием и проверенные соединения.
Использование антенного сплиттера эффективно в случаях, когда необходимо передать телевизионный или радиосигнал на несколько приёмников без дополнительной антенны. Это решение позволяет сохранить стабильность сигнала при условии правильного подбора оборудования и соблюдения технических характеристик системы.

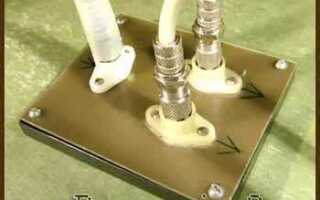

Антенный сплиттер: для чего нужен и как работает
Антенный сплиттер предназначен для распределения сигнала от одной антенны на несколько приёмных устройств без существенной потери качества. На практике он используется для подключения нескольких телевизоров, радиоприёмников или ресиверов к одной общей антенне, когда прокладка отдельных линий невозможна или нецелесообразна.
Принцип работы устройства основан на пассивном делении входного сигнала на два и более выходных канала. Внутри сплиттера находится система согласующих трансформаторов и делителей мощности, обеспечивающих равномерное распределение сигнала. Однако каждый выходной канал получает сигнал с ослаблением, как правило, от -3 дБ до -6 дБ в зависимости от количества выходов.
Коэффициент затухания – ключевой параметр при выборе сплиттера. При подключении двух приёмников к одному входу через сплиттер с затуханием -3,5 дБ на каждый выход уровень сигнала снизится, что может повлиять на стабильность изображения при слабом приёме. Чтобы минимизировать потери, стоит использовать усиленные модели или предусмотреть дополнительный антенный усилитель до сплиттера.
Сплиттеры различаются по рабочему диапазону частот. Для цифрового телевидения (DVB-T2) и FM-радио подходят модели с диапазоном 5–1000 МГц. При подключении спутниковых ресиверов необходимы устройства с поддержкой частот до 2400 МГц и возможностью прохождения питания для конвертера (DC-pass).
Правильная установка сплиттера включает минимальную длину коаксиальных кабелей от антенны до устройства, надёжные разъёмы (желательно F-типа) и герметичное размещение при наружном монтаже. Несоблюдение этих условий может привести к дополнительным потерям сигнала и появлению помех.
Что делает антенный сплиттер и зачем он применяется в домашней сети
Антенный сплиттер выполняет функцию распределения телевизионного сигнала от одного источника (антенны или кабеля) на несколько потребителей – телевизоров, ресиверов или тюнеров. Устройство позволяет подключить несколько устройств к одному антенному входу без потери сигнала на уровне, критичном для просмотра.
В домашних условиях сплиттер часто устанавливается в следующих случаях:
- При необходимости одновременного подключения нескольких телевизоров в разных комнатах.
- При использовании телевизора и цифрового ресивера одновременно, когда оба устройства требуют отдельного сигнала.
- В системах видеонаблюдения, если антенна или кабель используется как общий источник сигнала для разных устройств обработки видео.
Важно учитывать, что каждый сплиттер вносит определённое затухание сигнала. Например, двухвыходной сплиттер снижает уровень сигнала примерно на 3,5 дБ, а четырёхвыходной – на 7 дБ. Это значит, что при слабом входном сигнале целесообразно использовать усилитель перед сплиттером.
Для стабильной работы системы рекомендуется:
- Использовать сплиттер с числом выходов, соответствующим количеству подключаемых устройств.
- Выбирать модели с экранировкой корпуса, чтобы минимизировать внешние помехи.
- Избегать цепного подключения сплиттеров – каждый дополнительный уровень деления увеличивает потери сигнала.

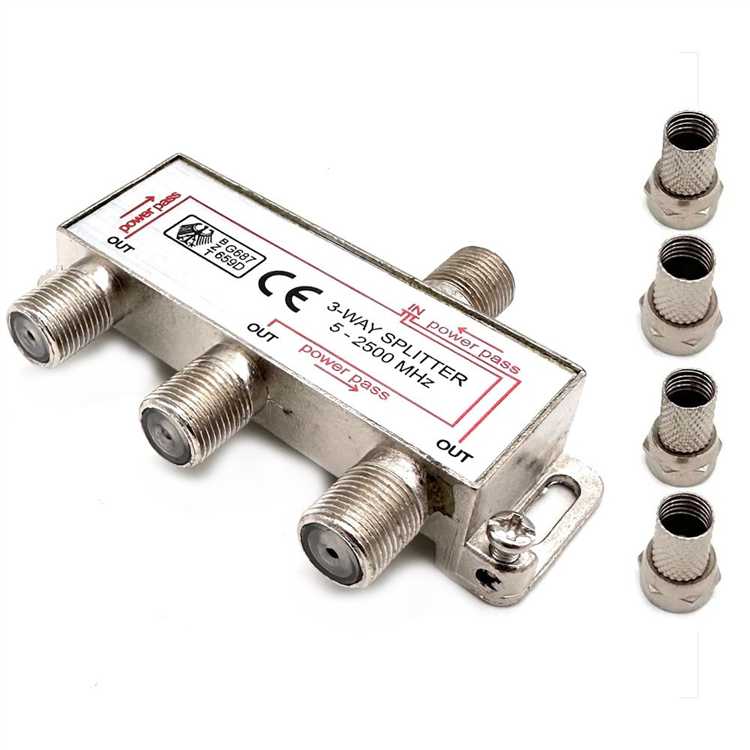

- При необходимости обеспечить питание активных устройств использовать сплиттер с функцией пропуска питания (power pass).
Таким образом, правильный выбор и грамотная установка сплиттера обеспечивают стабильное распределение сигнала по всей домашней сети без заметных потерь качества.

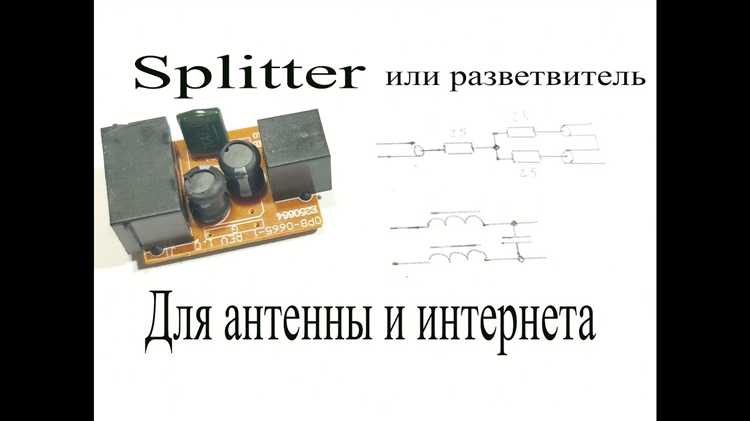

Как работает принцип разделения сигнала в антенных сплиттерах
Антенный сплиттер функционирует по принципу пассивного деления сигнала, основанного на использовании трансформаторов, резисторов или полосовых линий для равномерного распределения входного радиочастотного сигнала между несколькими выходами. При подключении сигнала от антенны к входу сплиттера, устройство делит мощность сигнала между всеми подключёнными выходами, сохраняя при этом фазу и частотный диапазон.
Каждый выход сплиттера получает лишь часть общей мощности, что сопровождается затуханием сигнала – обычно от 3,5 до 6 дБ при двух выходах, в зависимости от конструкции. Это необходимо учитывать при прокладке длинных кабелей или подключении слабочувствительных приёмников. Чтобы минимизировать потери, используют качественные коаксиальные кабели с низким коэффициентом затухания и сплиттеры с внутренней экранировкой.
Некоторые модели включают встроенные элементы согласования импеданса, позволяющие поддерживать сопротивление 75 Ом на всех портах. Это предотвращает отражения сигнала и помехи в сети. В высокочастотных диапазонах (например, при приёме цифрового телевидения) особенно важно использовать сплиттеры с минимальным внутренним переходным затуханием и высоким уровнем развязки между выходами – не менее 20 дБ.
Для распределения сигнала по двум и более точкам внутри квартиры или дома рекомендуется выбирать сплиттеры, рассчитанные на соответствующий частотный диапазон (например, 5–1000 МГц для ТВ или 5–2400 МГц для спутниковых систем), с учётом числа подключаемых устройств. При неправильном выборе возможно не только ослабление сигнала, но и искажения в виде цифровых артефактов и периодических потерь связи.
В каких случаях нужен пассивный, а в каких – активный сплиттер
Пассивный антенный сплиттер применяется, когда уровень сигнала на входе достаточен для компенсации потерь, возникающих при его разделении. Такие устройства не усиливают сигнал, а только распределяют его между несколькими выходами. Потери при этом составляют около 3,5–4 дБ на два выхода и возрастают с увеличением числа подключённых потребителей. Пассивный вариант целесообразен в условиях, когда антенна установлена в зоне уверенного приёма, используется короткий коаксиальный кабель (до 10 метров), и все потребители находятся в пределах одной комнаты или этажа без экранирующих преград.

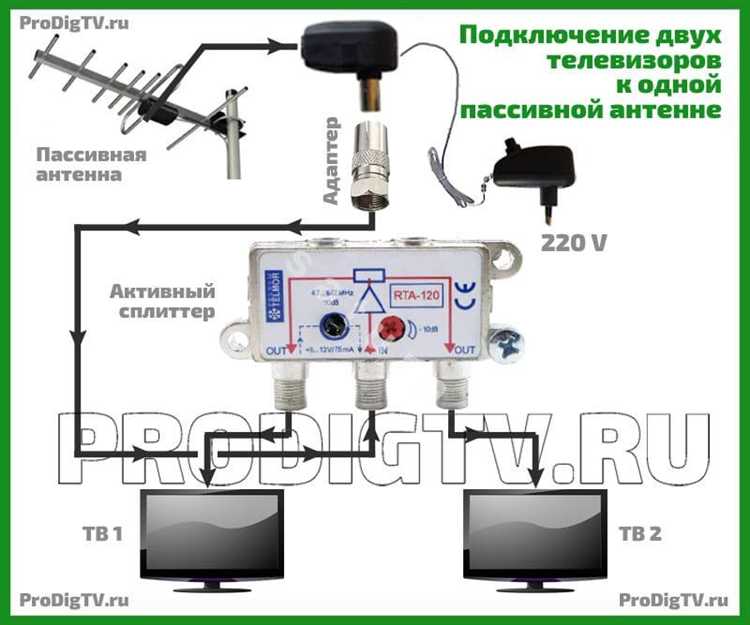

Активный сплиттер оснащён встроенным усилителем сигнала и применяется при слабом приёме, наличии длинных кабельных трасс (от 15 метров и более), множественных ответвлениях или при подключении к системам с высокими требованиями к уровню сигнала (например, цифровое телевидение DVB-T2). Усиление в таких устройствах варьируется от 10 до 25 дБ, что позволяет компенсировать потери и обеспечить стабильную работу оборудования. Активный сплиттер также незаменим при наличии нескольких точек подключения в разных комнатах, особенно в зданиях с бетонными перекрытиями, металлическими конструкциями и экранирующей отделкой.
Важно учитывать, что активные модели требуют питания – через отдельный адаптер или по коаксиальному кабелю от ресивера. Их использование оправдано только при недостаточном уровне сигнала: избыточное усиление может привести к перегрузке приёмников и возникновению искажений.

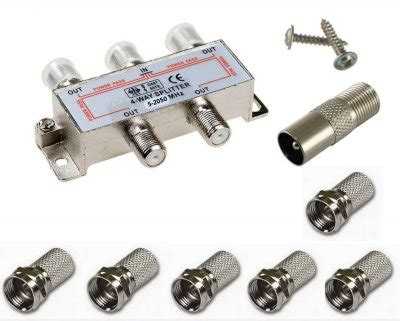

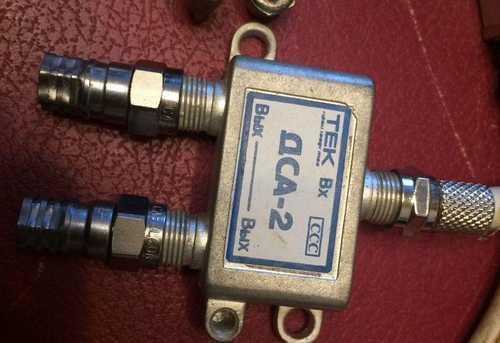

Какие типы разъёмов поддерживают антенные сплиттеры и с чем они совместимы
Сплиттеры также могут иметь Belling-Lee (IEC 169-2) разъёмы, часто встречающиеся в Европе. Эти разъёмы характерны для бытовых телевизионных приёмников и DVB-T2 приставок. Совместимость с ними обеспечивает удобное подключение без переходников, но они менее устойчивы к внешним помехам по сравнению с F-разъёмами.
Для профессионального оборудования и систем с высокими требованиями к качеству сигнала применяются разъёмы типа BNC. Их преимущество – надёжная фиксация и быстрая коммутация, особенно в лабораторных и измерительных условиях. Однако такие соединения реже используются в домашних антеннах.

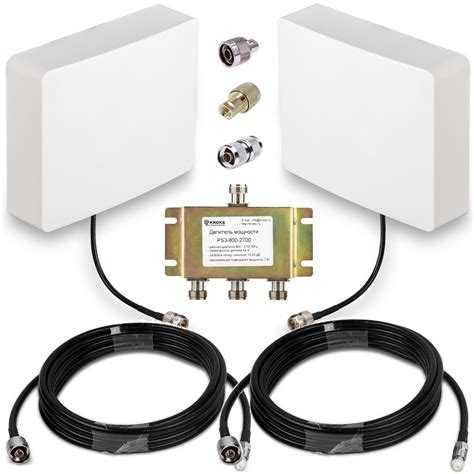

Некоторые современные сплиттеры поддерживают разъёмы SMA – они востребованы в системах с высокочастотным диапазоном (например, при работе с GPS, LTE или Wi-Fi-антеннами). SMA-разъёмы подходят для более компактных решений и отличаются высокой стабильностью соединения, но требуют совместимых кабелей и переходников.
Выбор сплиттера следует производить с учётом разъёма антенны и кабеля, используемого в конкретной системе. Неправильно подобранный разъём приведёт к ослаблению сигнала или невозможности подключения. При необходимости можно использовать переходники, однако важно учитывать возможные потери сигнала и ухудшение экранирования.
Как выбрать сплиттер по количеству выходов и частотному диапазону
Количество выходов сплиттера определяется числом устройств, которые планируется подключить к одной антенне. Для домашнего использования обычно выбирают модели с 2–4 выходами. Если устройств больше, выбирают сплиттеры на 6 или 8 выходов, но при этом следует учитывать усиление сигнала и возможные потери.
Важно: каждый дополнительный выход снижает уровень сигнала примерно на 3–4 дБ, поэтому для большого количества выходов рекомендуется использовать активные сплиттеры с усилением, чтобы компенсировать потери.
При выборе частотного диапазона необходимо ориентироваться на стандарты вещания. Для аналогового телевидения обычно достаточно диапазона 47–862 МГц. Для цифрового DVB-T/T2, а также спутниковых и кабельных систем могут потребоваться сплиттеры, поддерживающие диапазон до 1000 МГц и выше.
Рекомендация: выбирайте сплиттеры с диапазоном частот, превышающим максимальную частоту используемого сигнала не менее чем на 10–20%, чтобы избежать искажений и обеспечить стабильное качество сигнала.
Учитывайте тип разъёмов и их соответствие оборудованию, чтобы избежать дополнительных переходников и потерь сигнала. Совместимость по частотам и количеству выходов – ключ к правильному выбору сплиттера для эффективной работы антенной системы.
Какие помехи и потери могут возникнуть при подключении сплиттера
При использовании антенного сплиттера неизбежно возникают потери сигнала, обусловленные делением мощности на несколько выходов. Обычно затухание составляет от 3 до 7 дБ на каждый дополнительный выход, что снижает уровень принимаемого сигнала и может повлиять на качество изображения или приём звука.
Основной источник потерь – пассивные компоненты внутри сплиттера, которые не усиливают сигнал, а только разделяют его. В результате на каждом выходе уровень сигнала падает пропорционально количеству разделённых путей. Например, при четырёх выходах падение может достигать 7 дБ и более.
Также возможны помехи, вызванные несоответствием импеданса между антенной, сплиттером и подключаемыми устройствами. Стандартный импеданс – 75 Ом. При отклонении от этого значения появляются отражения сигнала и стоячие волны, что ухудшает качество приёма.
Некачественные или повреждённые разъёмы и кабели, использованные вместе со сплиттером, увеличивают уровень шумов и искажений. Рекомендуется использовать экранированные коаксиальные кабели и проверять плотность соединений для минимизации подобных проблем.
Для снижения потерь и помех лучше выбирать активные сплиттеры с усилением, если количество выходов больше двух и расстояния до приёмников значительные. Активные модели компенсируют падение сигнала и поддерживают стабильную передачу данных.
Как подключить антенный сплиттер к телевизору или тюнеру без ухудшения сигнала
Для сохранения качества сигнала при подключении антенного сплиттера необходимо учитывать несколько технических нюансов.
- Выбор качественного сплиттера. Используйте устройства с минимальными потерями, указанные в технических характеристиках – не выше 3 дБ на каждый выход.
- Соответствие импеданса. Сплиттер должен иметь вход и выходы с одинаковым импедансом 75 Ом, соответствующим стандарту телевизионных антенн, чтобы избежать отражений сигнала.
- Минимизация длины кабеля. Размещайте сплиттер как можно ближе к антенне или к месту входа кабеля в помещение для снижения потерь на длинных участках кабеля.
- Использование качественных кабелей и разъёмов. Применяйте кабели с экранированием не ниже RG-6 и разъёмы типа F или IEC высокого качества для надёжного соединения.
- Правильное подключение кабелей. Надёжно закрепляйте кабели, избегайте перекручиваний и повреждений, чтобы снизить уровень шума и помех.
- Установка усилителя при необходимости. Если сигнал изначально слабый, добавьте усилитель сигнала перед сплиттером, чтобы компенсировать потери на разделение.
Соблюдение этих рекомендаций гарантирует стабильное качество сигнала и минимальные потери при подключении нескольких телевизоров или тюнеров через антенный сплиттер.
Вопрос-ответ:
Для чего нужен антенный сплиттер в домашней телевизионной системе?
Антенный сплиттер применяется для разделения сигнала от одной антенны на несколько телевизоров или тюнеров. Это позволяет использовать один источник сигнала для нескольких устройств без необходимости устанавливать отдельные антенны. Такой подход удобен в квартирах и домах с несколькими комнатами, где каждый телевизор должен получать сигнал одновременно.
Как именно работает антенный сплиттер и почему сигнал при этом не всегда остается на том же уровне?
Сплиттер делит входящий сигнал на несколько выходов, распределяя мощность сигнала между ними. При этом уровень сигнала на каждом выходе уменьшается, поскольку энергия разделяется. Это естественное явление связано с физическими законами передачи электромагнитных волн и сопротивлением элементов внутри сплиттера. Качество и конструкция сплиттера влияют на степень потерь, а дополнительные усилители могут компенсировать снижение уровня сигнала.
Как правильно подключить антенный сплиттер, чтобы минимизировать потерю качества сигнала?
Важно использовать качественные кабели с правильной длиной и низким затуханием. Сплиттер должен иметь соответствующий частотный диапазон для принимаемого сигнала. Подключать нужно последовательно: сначала антенна, затем сплиттер, после чего кабели к телевизорам или тюнерам. Не рекомендуется использовать слишком длинные кабели или многочисленные последовательно соединённые сплиттеры без усиления — это ухудшает качество сигнала и может привести к помехам.
Какие бывают типы антенных сплиттеров и в чем их основные отличия?
Существуют пассивные и активные сплиттеры. Пассивные просто распределяют сигнал без усиления, что ведет к некоторой потере мощности. Активные же оснащены встроенным усилителем, который поддерживает уровень сигнала на выходах, компенсируя деление мощности. Кроме того, сплиттеры различаются по количеству выходов и типу разъемов, что позволяет подобрать подходящий вариант для конкретной системы.
Можно ли использовать антенный сплиттер для цифрового телевидения и как это повлияет на качество изображения?
Да, сплиттеры подходят для цифрового телевидения, однако важно выбирать модели, поддерживающие нужный частотный диапазон и стандарты DVB-T, DVB-T2 и другие. Потери сигнала, характерные для сплиттера, могут привести к ухудшению приема, особенно если сигнал изначально слабый. В таких случаях рекомендуется использовать активные сплиттеры с усилением или дополнительно установить усилитель сигнала для сохранения качества изображения без прерываний и помех.
Для чего нужен антенный сплиттер и как он влияет на сигнал телевизора?
Антенный сплиттер применяется для разделения одного антенного сигнала на несколько телевизоров или тюнеров. Он позволяет подключить несколько устройств к одной антенне без необходимости устанавливать дополнительное оборудование. В процессе работы сплиттер распределяет входящий сигнал между выходами, но при этом неизбежно происходит небольшое снижение уровня сигнала на каждом выходе. Это связано с тем, что мощность сигнала делится между несколькими линиями. Важно использовать качественный сплиттер с минимальными потерями, чтобы уровень сигнала оставался достаточным для корректной работы телевизоров. При правильном выборе и подключении сплиттера ухудшение качества изображения и звука не будет заметным.
